గాలి సిలిండర్

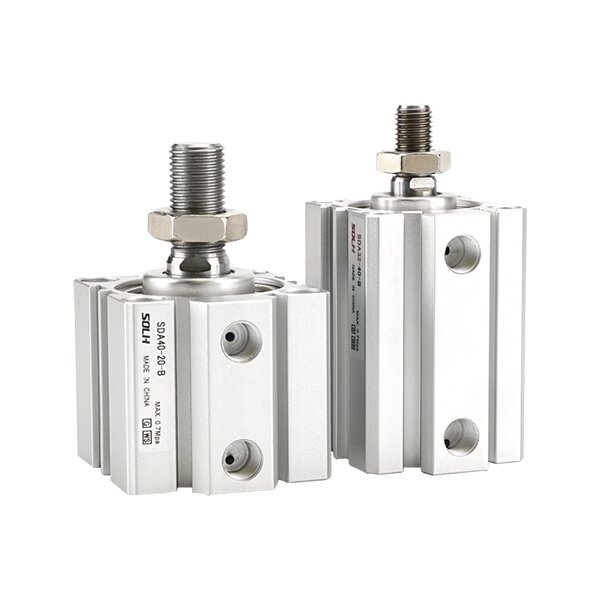

SOLH SDA స్క్వేర్ అల్ట్రా-సన్నని కాంపాక్ట్ సిలిండర్ ఆర్థికపరమైన కాంపాక్ట్ న్యూమాటిక్ యాక్యుయేటర్. దీని శరీర పొడవు ప్రామాణిక టై రాడ్ సిలిండర్‌లలో 1/2~1/3 మాత్రమే మరియు స్థలాన్ని ఆదా చేయడానికి ఎంబెడెడ్ ఇన్‌స్టాలేషన్‌కు మద్దతు ఇస్తుంది. మౌంటు కొలతలు Airtac ACQ మరియు SMC CQ2 సిరీస్‌లతో పరస్పరం మార్చుకోగలవు. ఇది సమగ్రమైన వేరియంట్‌లను అందిస్తుంది: డబుల్ యాక్టింగ్, SSA/STA సింగిల్ స్ప్రింగ్ రిటర్న్, SDAD ట్విన్ రాడ్, SDAJ అడ్జస్టబుల్ స్ట్రోక్ మరియు SDAS మాగ్నెట్-ఎక్విప్డ్ మోడల్స్. రెండు చివర్లలోని అంతర్నిర్మిత రబ్బరు బంపర్‌లు షాక్‌ను గ్రహించి శబ్దాన్ని తగ్గిస్తాయి. గ్రీజు నిల్వ చేయబడిన తక్కువ రాపిడి ముద్ర దీర్ఘకాల చమురు రహిత ఆపరేషన్‌ను అనుమతిస్తుంది. బోర్ సైజులు φ12~100mm, షార్ట్-స్ట్రోక్ పుషింగ్, క్లాంపింగ్ మరియు పొజిషనింగ్‌కు అనుకూలం, 3C ఆటోమేషన్, ప్యాకేజింగ్ మెషినరీ మరియు ఫిక్చర్‌లలో విస్తృతంగా వర్తించబడుతుంది, ఇది స్పేస్-పరిమిత పరికరాల కోసం ఖర్చుతో కూడుకున్న పరిష్కారం.

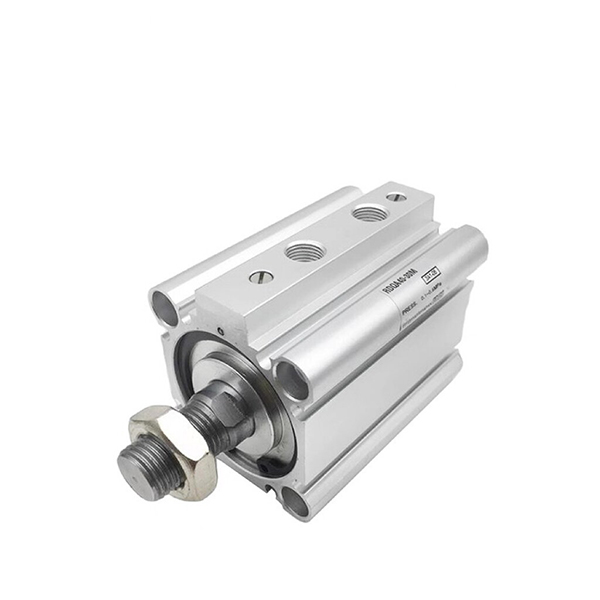

SOLH RQ సన్నని సిలిండర్ SMC RQ/RDQ సిరీస్‌తో పరస్పరం మార్చుకోగలదు. ఇది CQ2 రబ్బర్ బఫర్ యొక్క 3 రెట్లు శక్తి శోషణ సామర్థ్యం మరియు 50% తక్కువ ఆపరేటింగ్ నాయిస్‌తో వినూత్నమైన రింగ్‌లెస్ బిల్ట్-ఇన్ ఎయిర్ కుషన్ నిర్మాణాన్ని స్వీకరించింది. అల్ట్రా-స్లిమ్ స్క్వేర్ బారెల్ సంప్రదాయ ఎయిర్ కుషన్ సన్నని సిలిండర్‌ల కంటే 20% తక్కువగా ఉంటుంది మరియు మౌంటు కొలతలు నేరుగా అప్‌గ్రేడ్ రీప్లేస్‌మెంట్ కోసం CQ2 మరియు CQSలకు సరిపోతాయి. వేరియంట్లు నాన్-మాగ్నెటిక్ RQ, మాగ్నెట్-ఎక్విప్డ్ RDQ మరియు నిలువు లోడ్ యాంటీ-డ్రాప్ కోసం లాక్ చేయగల RLQని కవర్ చేస్తాయి. 50~500mm/s వద్ద నిరంతర హై-స్పీడ్ రెసిప్రొకేషన్‌కు అనుకూలం. బోర్ పరిమాణాలు φ20~100mm మరియు చమురు రహిత ఆపరేషన్‌కు మద్దతు ఇస్తుంది. తక్కువ ప్రభావం మరియు తక్కువ శబ్దం అవసరమయ్యే హై-సైకిల్ ఆటోమేషన్ లోడింగ్/అన్‌లోడింగ్, ప్రెసిషన్ క్లాంపింగ్ మరియు పొజిషనింగ్‌లో విస్తృతంగా ఉపయోగించబడుతుంది.

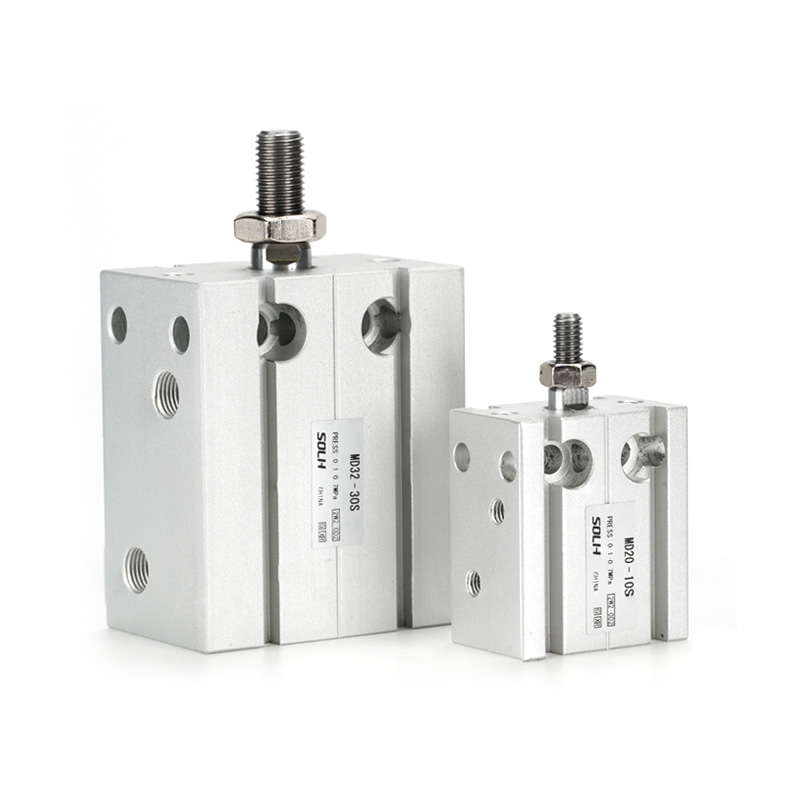

SOLH MD మల్టీ-పొజిషన్ ఫ్రీ-మౌంట్ కాంపాక్ట్ సిలిండర్ ఏ కోణంలోనైనా బ్రాకెట్-ఫ్రీ ఇన్‌స్టాలేషన్ కోసం బ్లాక్ బాడీకి ఆరు వైపులా ట్యాప్ చేయబడిన మౌంటు రంధ్రాలతో అమర్చబడి ఉంటుంది, ఇరుకైన, అధిక-సాంద్రత కలిగిన పరికరాల లేఅవుట్‌కు సరిపోయేలా ప్రామాణిక రౌండ్ సిలిండర్‌ల కంటే 30%~50% సన్నగా ఉంటుంది. ఐదు ఉప-మోడళ్లు అన్ని వర్కింగ్ మోడ్‌లను కవర్ చేస్తాయి: ప్రామాణిక సింగిల్-రాడ్ డబుల్ యాక్టింగ్ MD, సింగిల్-రాడ్ సింగిల్ యాక్టింగ్ MSD (స్ప్రింగ్ ఎక్స్‌టెన్డ్) / MTD (స్ప్రింగ్ రిట్రాక్ట్), యాంటీ-టార్షన్ డబుల్-రాడ్ MDD మరియు స్ట్రోక్-అడ్జస్టబుల్ డబుల్-రాడ్ MDJ. బోర్ పరిమాణాలు 6 నుండి 32 మిమీ వరకు ప్రామాణిక స్ట్రోక్స్ 5 ~ 60 మిమీ వరకు ఉంటాయి. ప్రతి యూనిట్ అంతర్నిర్మిత ముందు రబ్బరు బఫర్ మరియు మాగ్నెటిక్ సెన్సార్ల కోసం డ్యూయల్ సైడ్ స్లాట్‌లతో వస్తుంది; ప్రత్యయం-S అంటే CMSH/DMSH రీడ్ స్విచ్‌లకు అనుకూలమైన ఇంటిగ్రేటెడ్ పర్మనెంట్ మాగ్నెట్. పిస్టన్ రాడ్ ఆయిల్-ఫ్రీ స్మూత్ ఆపరేషన్ కోసం ఇంటిగ్రేటెడ్ సెల్ఫ్ లూబ్రికేటింగ్ బుషింగ్‌ను స్వీకరిస్తుంది. డబుల్-రాడ్ వేరియంట్‌లు ఆఫ్‌సెట్ లోడ్‌ల నుండి పార్శ్వ విక్షేపాన్ని తొలగిస్తాయి, అయితే MDJ ఫ్లెక్సిబుల్ స్ట్రోక్ ఫైన్-ట్యూనింగ్ కోసం వెనుక సర్దుబాటు స్క్రూను కలిగి ఉంటుంది. 3C, సెమీకండక్టర్ మరియు సాధారణ చిన్న ఆటోమేషన్ మెషినరీలో సూక్ష్మ జిగ్‌ల లైట్-డ్యూటీ క్లాంపింగ్, ఎజెక్టింగ్, క్రిమ్పింగ్ మరియు ఖచ్చితమైన స్థానానికి విస్తృతంగా వర్తించబడుతుంది.

SOLH CQM హై-రిజిడిటీ గైడెడ్ సన్నని సిలిండర్ SMC CQM/CDQMతో పరస్పరం మార్చుకోగలదు. సమీకృత సమాంతర డబుల్ గైడ్ రాడ్‌లతో CQ2 సన్నని సిలిండర్ నిర్మాణంపై నిర్మించబడింది, ఇది CQ2 వలె అదే శరీర పొడవును నిర్వహిస్తుంది మరియు బాహ్య గైడ్‌ల అవసరాన్ని తొలగిస్తుంది. పిస్టన్ రాడ్ రొటేషన్ టాలరెన్స్ ≤±0.2°తో దీని పార్శ్వ లోడ్ నిరోధకత ప్రామాణిక CQ2 సిలిండర్‌ల కంటే 2~4 రెట్లు ఎక్కువ. నాన్-మాగ్నెటిక్ CQM, మాగ్నెట్-ఎక్విప్డ్ CDQM మరియు CQM-XB24 లాంగ్ సర్వీస్ లైఫ్ మోడల్ వంటి రకాలు ఉన్నాయి. రెండు చివర్లలో రబ్బరు బంపర్‌లతో అమర్చబడి, చమురు రహిత ఆపరేషన్‌కు మద్దతు ఇస్తుంది. బోర్ పరిమాణాలు φ12~100mm, మౌంటు కొలతలు CQ2/CQSకి అనుకూలంగా ఉంటాయి. ఎలక్ట్రానిక్స్ అసెంబ్లీ ఆటోమేషన్‌లో ఆఫ్‌సెట్ లోడ్‌తో షార్ట్-స్ట్రోక్ ప్రెసిషన్ పుషింగ్ మరియు ఫిక్చర్ క్లాంపింగ్‌కు అనువైనది.

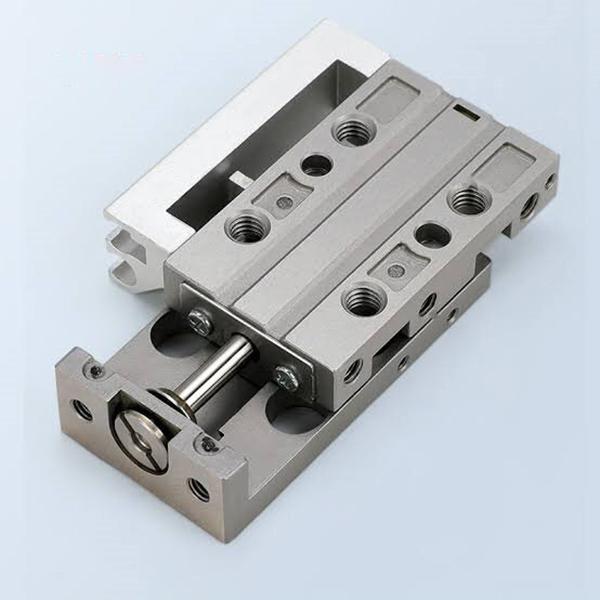

SOLH MXJ అల్ట్రా-కాంపాక్ట్ హై-ప్రెసిషన్ న్యూమాటిక్ స్లయిడ్ టేబుల్ SMC MXJ సిరీస్‌తో పరస్పరం మార్చుకోగలదు. ఇంటిగ్రేటెడ్ స్టెయిన్‌లెస్ స్టీల్ బాల్ లీనియర్ గైడ్‌తో అమర్చబడి, ఇది 0.005 మిమీ సమాంతరత ఖచ్చితత్వాన్ని మరియు రిపీట్ పొజిషనింగ్ ఖచ్చితత్వాన్ని ± 0.01 మిమీ సాధిస్తుంది. అల్ట్రా-సన్నని తేలికైన శరీరం MXQ స్లయిడ్ టేబుల్‌ల కంటే 30%~50% చిన్నది, ఎగువ, దిగువ మరియు వైపు మూడు-వైపుల మౌంటుకి మద్దతు ఇస్తుంది. బోర్ సైజులు φ4.5~16mm, డ్యూయల్-ఎండ్ రబ్బర్ బఫర్‌లు మరియు 0~5mm సర్దుబాటు స్ట్రోక్ కోసం ఐచ్ఛిక మెటల్ లిమిటర్‌లతో అమర్చబడి ఉంటాయి. సిమెట్రిక్ డిజైన్ పైపింగ్ మరియు సెన్సార్ల యొక్క ఎడమ-కుడి పరస్పర మార్పిడిని అనుమతిస్తుంది, ఇది చమురు రహిత శుభ్రమైన పరిసరాలకు అనుకూలంగా ఉంటుంది. స్థిరమైన హై-ఫ్రీక్వెన్సీ షార్ట్-స్ట్రోక్ కదలిక సామర్థ్యం, ​​3C మైక్రో హ్యాండ్లింగ్, ఆప్టికల్ ఇన్‌స్పెక్షన్, మినియేచర్ అసెంబ్లీ మరియు కాంపాక్ట్ మెడికల్ ఆటోమేషన్ పరికరాలలో మైక్రాన్-స్థాయి లీనియర్ మోషన్ కోసం విస్తృతంగా స్వీకరించబడింది.

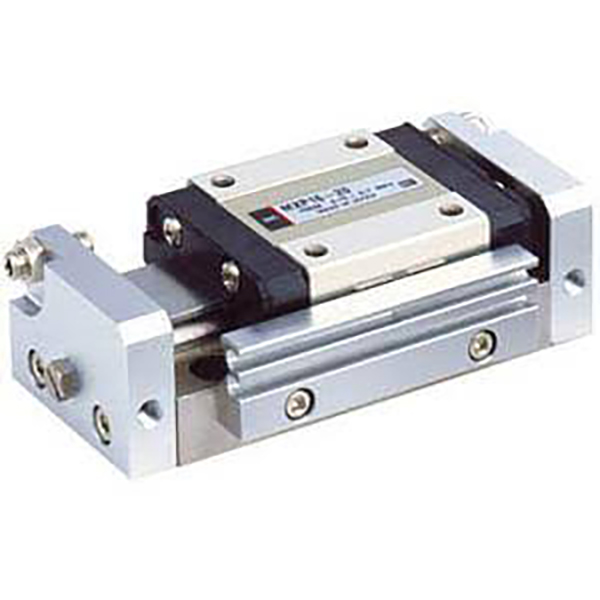

SOLH MXP అల్ట్రా-హై ప్రెసిషన్ న్యూమాటిక్ స్లయిడ్ టేబుల్ SMC MXP సిరీస్‌తో పరస్పరం మార్చుకోగలదు. ఇది ఇంటిగ్రేటెడ్ మార్టెన్‌సిటిక్ స్టెయిన్‌లెస్ స్టీల్ బాడీ మరియు అంతర్నిర్మిత బాల్ లీనియర్ గైడ్‌ను స్వీకరిస్తుంది, 0.004mm ప్రయాణ సమాంతరతను, ±0.03° వరకు భ్రమణ లోపం మరియు పునరావృత స్థాన ఖచ్చితత్వం ±0.01mm. అల్ట్రా-ఇరుకైన కాంపాక్ట్ బాడీ MXJ మోడల్‌ల కంటే 10%~20% సన్నగా ఉంటుంది, మూడు-వైపుల మౌంటు మరియు స్విచ్ చేయగల అక్షసంబంధ/పార్శ్వ పైపింగ్‌కు మద్దతు ఇస్తుంది. బోర్ పరిమాణాలు φ6~16mm ప్రామాణిక రబ్బరు బఫర్‌లు, ఐచ్ఛిక మెటల్ లిమిటర్‌లు మరియు φ8 మరియు అంతకంటే ఎక్కువ అందుబాటులో ఉన్న హైడ్రాలిక్ బఫర్‌లు. ఇది చమురు రహిత స్వచ్ఛమైన పర్యావరణం మరియు స్థిరమైన అధిక-పౌనఃపున్య పరస్పర చర్యకు మద్దతు ఇస్తుంది. ఆప్టికల్ ఇన్‌స్పెక్షన్, చిప్ బాండింగ్, మైక్రో కాంపోనెంట్ అసెంబ్లీ మరియు ప్రీమియం మెడికల్ ఎక్విప్‌మెంట్ వంటి కఠినమైన చలన ఖచ్చితత్వం అవసరమయ్యే పరిమిత-స్థల ఆటోమేషన్ స్టేషన్‌లకు అనువైనది.

SOLH MXH ఇరుకైన కాంపాక్ట్ వాయు స్లయిడ్ పట్టిక SMC MXH సిరీస్‌తో పరస్పరం మార్చుకోగలదు. డ్యూయల్ పిస్టన్ ద్వారా నడపబడుతుంది మరియు సర్క్యులేటింగ్ బాల్ గైడ్ రైల్‌తో అమర్చబడి, దట్టమైన ప్రక్క ప్రక్క లేఅవుట్‌కు అనువైన అల్ట్రా-ఇరుకైన శరీరాన్ని ఇది స్వీకరించింది. ఇది అద్భుతమైన యాంటీ-ఆఫ్‌సెట్ మరియు యాంటీ-టోర్షన్ కెపాసిటీని కలిగి ఉంటుంది, దాదాపు 6 సార్లు సాంప్రదాయ MXU స్లయిడ్‌ల కంటే అనుమతించదగిన టార్క్, రిపీట్ పొజిషనింగ్ ఖచ్చితత్వం ±0.02mm మరియు గరిష్ట స్టాండర్డ్ స్ట్రోక్ 60mm వరకు ఉంటుంది. 4-డైరెక్షన్ మౌంటు మరియు 3-సైడ్ పైపింగ్‌కు మద్దతు ఇస్తుంది, ఇది వివిధ మాగ్నెటిక్ స్విచ్‌లు, డ్యూయల్-ఎండ్ రబ్బర్ బఫర్‌లకు అనుకూలమైన అంతర్నిర్మిత మాగ్నెట్‌తో వస్తుంది మరియు నిరంతర చమురు-రహిత ఆపరేషన్‌ను ప్రారంభిస్తుంది. బోర్ పరిమాణాలు φ6~20mm, 3C భాగాల మధ్యస్థ-ఖచ్చితమైన లాంగ్-స్ట్రోక్ హై-ఫ్రీక్వెన్సీ బదిలీ కోసం విస్తృతంగా ఉపయోగించబడుతుంది మరియు స్పేస్-పరిమిత ఆటోమేషన్ పరికరాలలో కాంటిలివర్ లేదా ఏకపక్ష లోడ్ కింద చిన్న ప్లాస్టిక్ భాగాలు.

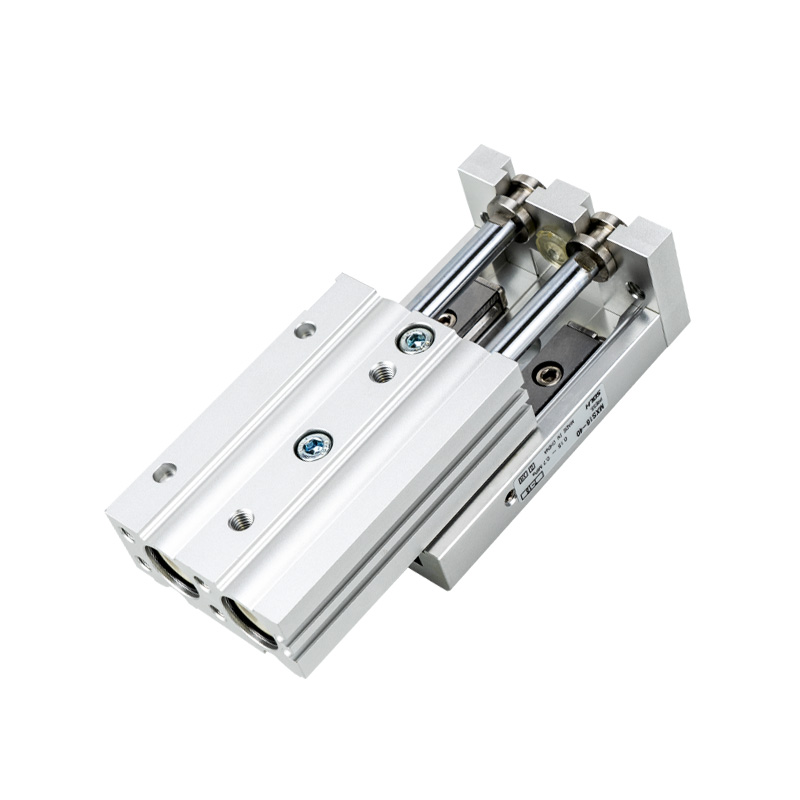

SOLH MXS హై-రిజిడిటీ ఇంటిగ్రేటెడ్ న్యూమాటిక్ స్లయిడ్ టేబుల్ SMC MXS సిరీస్‌తో పూర్తిగా పరస్పరం మార్చుకోగలదు. ఇది జీరో-క్లియరెన్స్ మూవ్‌మెంట్ కోసం డ్యూయల్-పిస్టన్ డ్రైవింగ్ మరియు ప్రీలోడెడ్ క్రాస్ రోలర్ గైడ్ రైల్‌లను అవలంబిస్తుంది, ఒకే-సిలిండర్ స్లయిడ్‌ల యొక్క రెండు రెట్లు థ్రస్ట్‌ను ఒకే బోర్ మరియు రిపీట్ పొజిషనింగ్ ఖచ్చితత్వాన్ని ±0.01mm వరకు అందిస్తుంది. స్ప్లిట్ సిలిండర్ మరియు ఎక్స్‌టర్నల్ గైడ్ సెట్‌లతో పోలిస్తే అల్ట్రా-సన్నని ఇంటిగ్రేటెడ్ స్ట్రక్చర్ 30%~50% ఇన్‌స్టాలేషన్ స్థలాన్ని ఆదా చేస్తుంది. స్థాన పిన్ రంధ్రాలతో మూడు-వైపుల మౌంటు (దిగువ, వైపు మరియు అక్ష) మద్దతు ఉంది. బోర్ సైజులు φ6~25mm స్టాండర్డ్ స్ట్రోక్‌లు 10~150mm, ఐచ్ఛిక 0~5mm స్ట్రోక్ అడ్జస్టర్‌లు. అంతర్నిర్మిత అయస్కాంతం మాగ్నెటిక్ స్విచ్‌లకు సరిపోతుంది మరియు చమురు రహిత ఆపరేషన్‌ను ప్రారంభిస్తుంది. సెమీకండక్టర్, 3C ప్రెసిషన్ అసెంబ్లీ మరియు ఆప్టికల్ కాంపోనెంట్ అలైన్‌మెంట్ స్టేషన్‌లలో హై-రిజిడిటీ, హై-ప్రెసిషన్ లీనియర్ ట్రాన్స్‌ఫర్ కోసం విస్తృతంగా ఉపయోగించబడుతుంది.

SOLH MXQ ఎకనామిక్ న్యూమాటిక్ స్లయిడ్ పట్టిక SMC MXQ సిరీస్‌తో పరస్పరం మార్చుకోగలదు. ఇది డ్యూయల్-పిస్టన్ డ్రైవింగ్ మరియు నాన్-ప్రీలోడెడ్ రీసర్క్యులేటింగ్ బాల్ గైడ్ రైల్‌ను స్వీకరిస్తుంది, ఇది MXS కంటే తక్కువ ఎత్తు మరియు తక్కువ బరువుతో అల్ట్రా-సన్నని తేలికైన ఇంటిగ్రేటెడ్ యూనిట్‌గా నిర్మించబడింది, ఇది ±0.02mm యొక్క రిపీట్ పొజిషనింగ్ ఖచ్చితత్వాన్ని సాధించింది. పొజిషనింగ్ పిన్ హోల్స్ (దిగువ, వైపు మరియు అక్ష)తో మూడు-వైపుల మౌంటు అందుబాటులో ఉంది. బోర్ పరిమాణాలు φ6~25mm, ప్రామాణిక స్ట్రోక్‌లు 10~150mm, ఐచ్ఛిక 0~5mm స్ట్రోక్ సర్దుబాటులు. అంతర్నిర్మిత అయస్కాంతం మాగ్నెటిక్ స్విచ్‌లకు సరిపోతుంది మరియు చమురు రహిత ఆపరేషన్‌కు మద్దతు ఇస్తుంది. తక్కువ ఖర్చుతో కూడిన బేసిక్ లీనియర్ యాక్యుయేటర్‌గా, ఇది బడ్జెట్-సెన్సిటివ్ ప్రాజెక్ట్‌లకు సరిపోతుంది మరియు చిన్న ఎలక్ట్రానిక్ మరియు ప్లాస్టిక్ భాగాలు మరియు స్టాండర్డ్-ప్రెసిషన్ ఆటోమేటెడ్ అసెంబ్లీ లైన్‌ల యొక్క లైట్-లోడ్ హై-ఫ్రీక్వెన్సీ బదిలీకి విస్తృతంగా ఉపయోగించబడుతుంది.
