ఫిట్టింగ్ సిరీస్

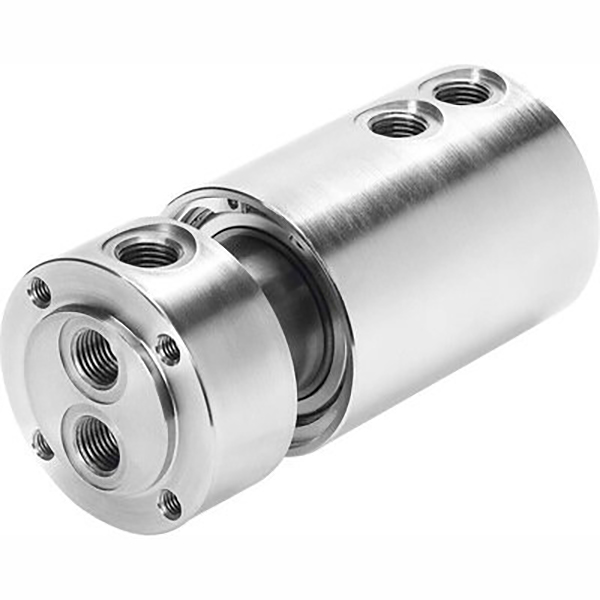

SOLIH GF సిరీస్ న్యూమాటిక్ రోటరీ జాయింట్, ఆటోమేషన్ కోసం 360° తిరిగే ఎయిర్ రోటరీ యూనియన్. సింగిల్ & మల్టీ ప్యాసేజ్ వెర్షన్‌లు, వాక్యూమ్/పాజిటివ్ డ్యూయల్ యూజ్ 0.095-1.0MPa, గరిష్టంగా 300rpm, తక్కువ టార్క్ ప్రెసిషన్ బేరింగ్ సీల్, అల్యూమినియం అల్లాయ్ బాడీ. పోర్ట్‌లు M5-G1/2, వన్-టచ్ ఫిట్టింగ్‌లకు అనుకూలంగా ఉంటాయి. రోటరీ టేబుల్స్, ఇండెక్సింగ్ ప్లేట్లు, రోబోట్ జాయింట్‌లు, రొటేటింగ్ ఫిక్చర్‌లు మరియు మల్టీ సర్క్యూట్ రోటరీ న్యూమాటిక్ కంట్రోల్‌కి అనువైనది.

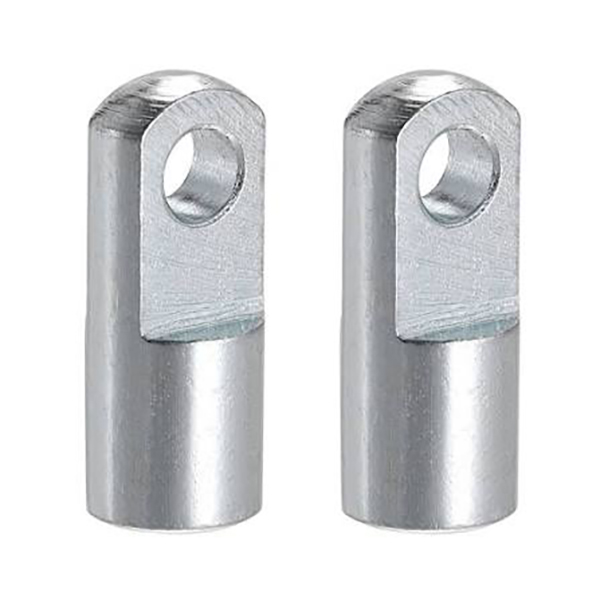

SOLH నేను గాలికి సంబంధించిన సిలిండర్ రాడ్ ముగింపు కోసం సింగిల్ క్లెవిస్ జాయింట్‌ని టైప్ చేసాను, ±5° స్వింగ్‌తో తక్కువ ధర U క్లెవిస్ హింగ్డ్ కనెక్టర్. కార్బన్ స్టీల్ / స్టెయిన్‌లెస్ నిర్మాణం, ఫిమేల్ థ్రెడ్ M10×1.25 M36×2.0 మ్యాచింగ్ 32-200mm బోర్ సిలిండర్‌లు, పిన్ హోల్ φ10-36mm. AirTAC/SMC/డొమెస్టిక్ నేమింగ్ అనుకూలత (F M10×1.25I, I 32, CA2 40 I). పుష్ పుల్ లోడ్‌లు, లీనియర్ గైడ్‌లు మరియు ఫ్లిప్పింగ్ మెకానిజమ్‌లకు అనువైనది.

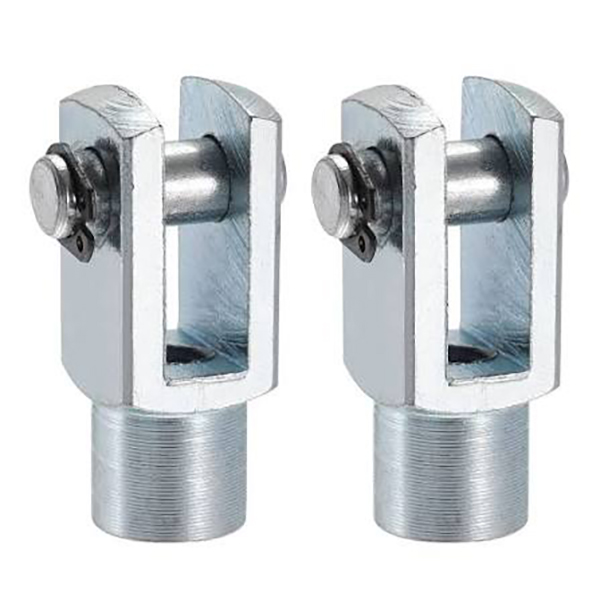

వాయు సిలిండర్ రాడ్ ముగింపు కోసం SOLH Y రకం డబుల్ ఇయర్ క్లెవిస్ జాయింట్, SMC/AirTAC భాగాలతో పరస్పరం మార్చుకోగల ప్రామాణిక ఫోర్క్ కనెక్టర్. అంతర్గత థ్రెడ్ M10×1.25-M27×2 సరిపోలే 32-125mm బోర్లు, పిన్ హోల్ φ10-27mm, ±5° సింగిల్ ప్లేన్ స్వింగ్. కార్బన్ స్టీల్ నల్లబడిన/గాల్వనైజ్డ్ లేదా స్టెయిన్‌లెస్ స్టీల్. పుష్ పుల్ మరియు ఆర్టిక్యులేటెడ్ మెకానిజమ్స్‌లో అధిక లోడ్ బేరింగ్‌తో సింగిల్ ఇయర్ లోడ్ లగ్‌లకు అనువైనది.

గాలికి సంబంధించిన సిలిండర్ రాడ్ ఎండ్ కోసం SOLH F రకం ఫ్లోటింగ్ జాయింట్, ఫ్లెక్సిబుల్ బాల్ హెడ్ కాంపెన్సేటింగ్ కనెక్టర్. అక్షసంబంధ/రేడియల్ మిస్‌లైన్‌మెంట్‌ను గ్రహిస్తుంది (అక్షసంబంధ ±1.5మిమీ, కోణీయ ±2°~±5°), సైడ్ ఫోర్స్‌ను తొలగిస్తుంది మరియు సిలిండర్ సీల్స్‌ను రక్షిస్తుంది. థ్రెడ్‌లు M6×1.0-M20×1.5 సరిపోలే 16-100mm బోర్లు, యానోడైజ్డ్ అల్యూమినియం లేదా 304 స్టెయిన్‌లెస్. AirTAC F సిరీస్, SMC JAF/JAHFతో పరస్పరం మార్చుకోవచ్చు. ప్రెస్ ఫిట్టింగ్, అసెంబ్లీ లైన్లు మరియు లాంగ్ స్ట్రోక్ కన్వేయింగ్ కోసం అనువైనది.

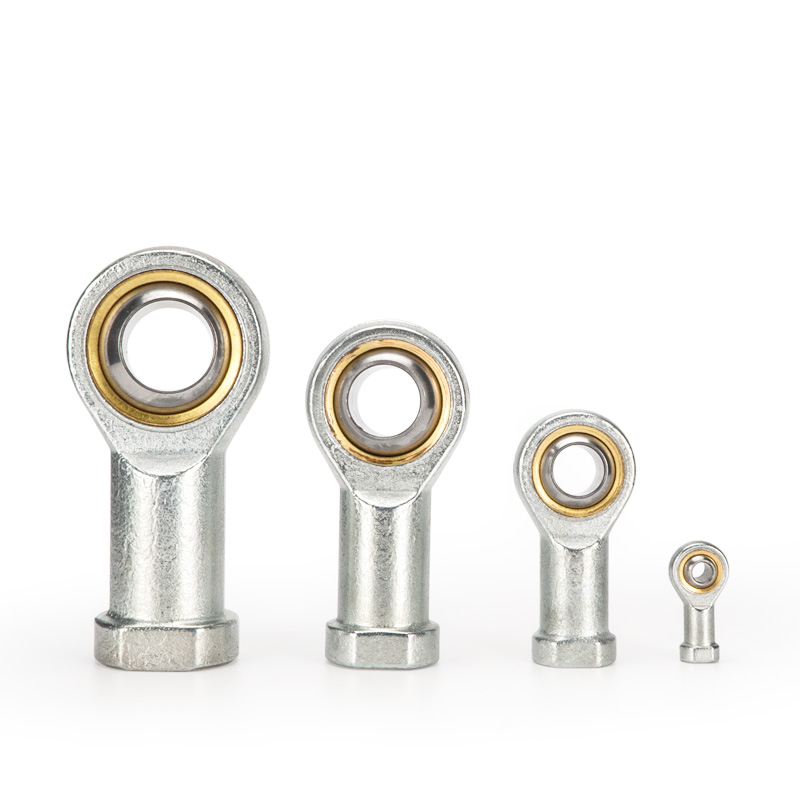

గాలికి సంబంధించిన సిలిండర్ రాడ్ ముగింపు కోసం SOLH U రకం ఫిష్ ఐ రాడ్ ఎండ్ బేరింగ్, ±13°~±15° స్వింగ్‌తో 360° యూనివర్సల్ ఆర్టిక్యులేటెడ్ జాయింట్. 2 మిమీ వరకు ఏకాక్షక విచలనాన్ని భర్తీ చేస్తుంది, పార్శ్వ శక్తిని తొలగిస్తుంది మరియు సిలిండర్ సీల్స్‌ను రక్షిస్తుంది. థ్రెడ్‌లు M6×1.0-M27×2 సరిపోలే 16-125mm బోర్లు, బేరింగ్ స్టీల్ / సెల్ఫ్ లూబ్రికేటింగ్ కాపర్ / 304 స్టెయిన్‌లెస్ ఎంపికలు. AirTAC F-U మరియు SMC PHS పరస్పరం మార్చుకోగలిగినవి. హై స్పీడ్, ఎక్సెంట్రిక్ మరియు మల్టీ యాంగిల్ లోడ్ మెకానిజమ్‌లకు అనువైనది.

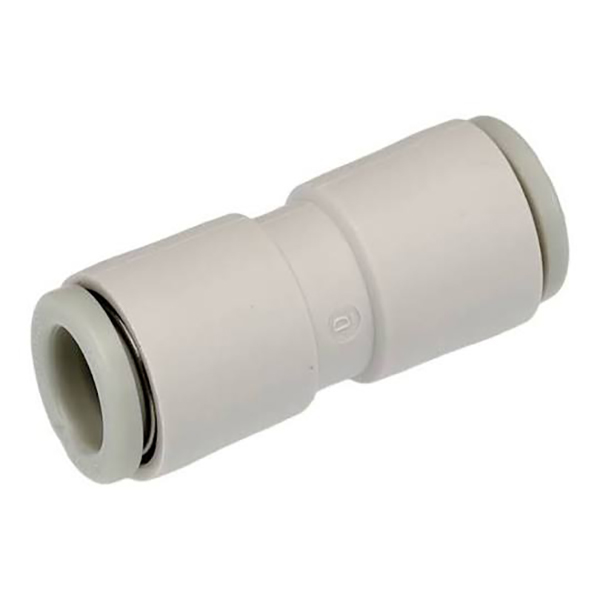

SOLH KQ2H వన్ టచ్ స్ట్రెయిట్ పుష్ ఇన్ ఫిట్టింగ్, డైరెక్ట్ రీప్లేస్‌మెంట్ SMC KQ2H. POM బాడీ, నికెల్ పూతతో కూడిన ఇత్తడి దారం, NBR సీల్. 1.0MPa వరకు కంప్రెస్డ్ ఎయిర్ మరియు వాక్యూమ్ డౌన్ -95kPa వరకు పని చేస్తుంది. Φ2-Φ16 PU/PA ట్యూబ్‌లు, మెట్రిక్ M & R టేపర్ థ్రెడ్‌లు, సమాన-వ్యాసం మరియు తగ్గించే కాన్ఫిగరేషన్‌లను కవర్ చేస్తుంది. వాక్యూమ్ జనరేటర్లు, మైక్రో సిలిండర్లు మరియు పరిమిత ఆటోమేషన్ న్యూమాటిక్ పైపింగ్‌లకు అనువైనది.

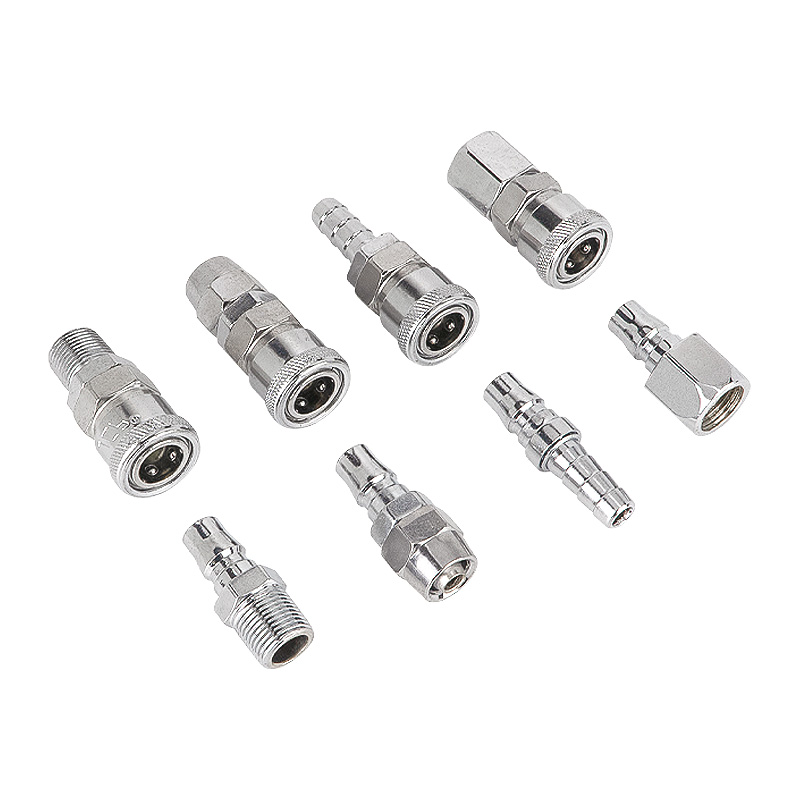

SOLH C-రకం సెల్ఫ్-లాకింగ్ న్యూమాటిక్ క్విక్ కప్లర్, సింగిల్ హ్యాండ్ ఆపరేషన్ కోసం స్టీల్ బాల్ సెల్ఫ్-లాక్ డిజైన్. NBR సీలింగ్, పని ఒత్తిడి 0-1.0MPa. నికెల్ పూతతో కూడిన ఉక్కు / ప్లాస్టిక్ ఎంపికలు. Φ4×6~Φ8×12 PU ట్యూబ్ మరియు G1/4, G3/8, G1/2 థ్రెడ్‌ల కోసం PP10~PP40, PF/PH/SP/SM సిరీస్. SMC & AirTACతో పరస్పరం మార్చుకోగలిగే క్రాస్ బ్రాండ్. ఎయిర్ కంప్రెషర్‌లు, ఎయిర్ టూల్స్ మరియు వాక్యూమ్ జనరేటర్ న్యూమాటిక్ లైన్‌ల కోసం విస్తృతంగా ఉపయోగించబడుతుంది.
