నేను సిలిండర్ రాడ్ ఎండ్ కోసం సింగిల్ క్లెవిస్ జాయింట్‌ని టైప్ చేసాను

SOLH నేను గాలికి సంబంధించిన సిలిండర్ రాడ్ ముగింపు కోసం సింగిల్ క్లెవిస్ జాయింట్‌ని టైప్ చేసాను, ±5° స్వింగ్‌తో తక్కువ ధర U క్లెవిస్ హింగ్డ్ కనెక్టర్. కార్బన్ స్టీల్ / స్టెయిన్‌లెస్ నిర్మాణం, ఫిమేల్ థ్రెడ్ M10×1.25 M36×2.0 మ్యాచింగ్ 32-200mm బోర్ సిలిండర్‌లు, పిన్ హోల్ φ10-36mm. AirTAC/SMC/డొమెస్టిక్ నేమింగ్ అనుకూలత (F M10×1.25I, I 32, CA2 40 I). పుష్ పుల్ లోడ్‌లు, లీనియర్ గైడ్‌లు మరియు ఫ్లిప్పింగ్ మెకానిజమ్‌లకు అనువైనది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

నేను సిలిండర్ రాడ్ ఎండ్ కోసం సింగిల్ క్లెవిస్ జాయింట్ టైప్ చేసాను | వాయు సిలిండర్ I క్లెవిస్ కనెక్టర్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | స్టాండర్డ్ సిలిండర్ పిస్టన్ రాడ్ ఎండ్ సింగిల్ ఇయర్ క్లెవిస్ ఫిట్టింగ్

1. ఉత్పత్తి అవలోకనం

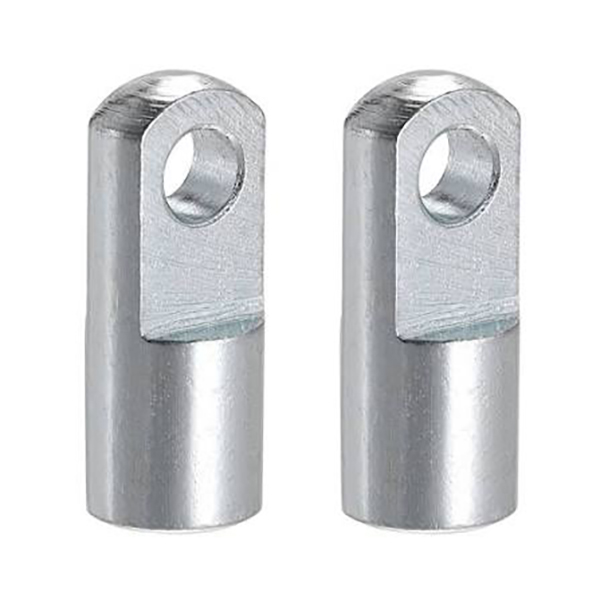

సిలిండర్ పిస్టన్ రాడ్ సింగిల్ ఇయర్ / U-క్లెవిస్ కనెక్టర్ అని కూడా పిలువబడే I-రకం జాయింట్, సిలిండర్ పిస్టన్ రాడ్ మరియు లోడ్‌ల మధ్య కీలు కనెక్షన్ కోసం ఉపయోగించబడుతుంది. ఇది ఒక విమానంలో ±5° స్వింగ్‌ని అనుమతిస్తుంది. సాధారణ ఇన్‌స్టాలేషన్ మరియు అద్భుతమైన టెన్షన్ & కంప్రెషన్ రెసిస్టెన్స్‌ని కలిగి ఉంటుంది, ఇది స్టాండర్డ్ న్యూమాటిక్ సిలిండర్‌లకు అత్యంత సాధారణ ముగింపు అమరిక.

2. నిర్మాణం & ముఖ్య లక్షణాలు

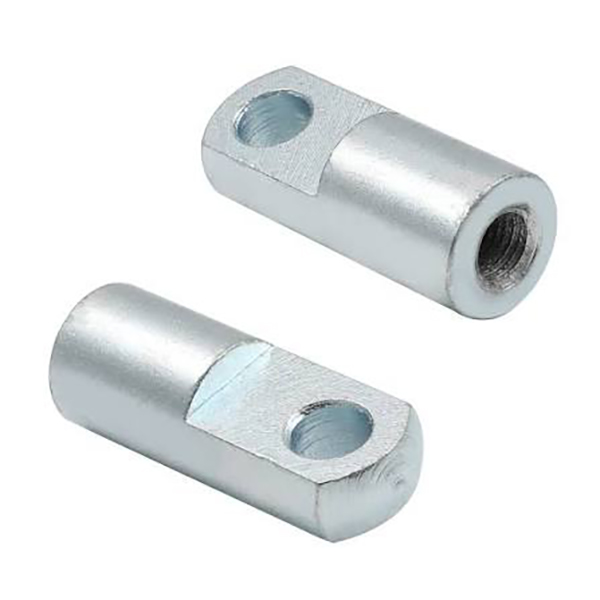

• ప్రొఫైల్: ఒకే చెవి రంధ్రం (U-ఆకారపు ఓపెనింగ్) తో స్థూపాకార శరీరం; పిస్టన్ రాడ్‌పై స్క్రూ చేయడానికి తోక వద్ద ఆడ దారం.

• ఫంక్షన్: Y-రకం క్లెవిస్ మరియు రాడ్ ఎండ్ బేరింగ్‌కి తక్కువ-ధరతో కూడిన ప్రత్యామ్నాయం; చిన్న కోణం స్వింగ్ సంస్థాపన సమయంలో అమరిక లోపాలను భర్తీ చేస్తుంది.

• మెటీరియల్: కార్బన్ స్టీల్ (నల్లబడిన / నికెల్ పూత), తారాగణం ఇనుము, స్టెయిన్‌లెస్ స్టీల్. పిన్ హోల్‌కు సరిపోలే పిన్ మరియు కాటర్ పిన్ అవసరం.

• పోలిక ప్రయోజనం: తేలియాడే ఉమ్మడి కంటే చౌకైనది; రాడ్ ఎండ్ బేరింగ్ కంటే అధిక దృఢత్వం మరియు పెద్ద లోడ్ సామర్థ్యం.

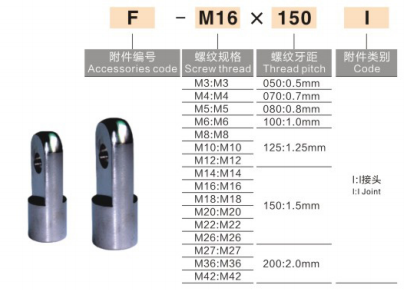

3. మోడల్ నామకరణ సమావేశం

1) AirTAC ప్రమాణం: F-M10×1.25I: F = అనుబంధం, M10×1.25 = థ్రెడ్ స్పెసిఫికేషన్, I = I-టైప్ క్లెవిస్

2) SMC ప్రమాణం (MBB / CA2 / CS1 సిరీస్)

• I-32: 32mm బోర్ సిలిండర్ కోసం I-టైప్ క్లెవిస్

• CA2-40-I: CA2 సిరీస్, 40mm బోర్, I-టైప్ జాయింట్

3) సాధారణ దేశీయ మార్కింగ్: I-M16×1.5: థ్రెడ్ M16×1.5, 50/63mm బోర్ సిలిండర్‌లకు అనుకూలం

4. స్పెసిఫికేషన్ & సిలిండర్ బోర్ మ్యాచింగ్ చార్ట్

మోడల్ (థ్రెడ్)	సరిపోలిన బోర్ (మిమీ)	పిన్ హోల్ φ (మిమీ)
I-M10×1.25	32	10
I-M12×1.25	40	12
I-M16×1.5	50/63	16
I-M20×1.5	80/100	20
I-M27×2.0	125	27
I-M36×2.0	160/200	36

5. ఇన్‌స్టాలేషన్ మార్గదర్శకాలు

1. పిస్టన్ రాడ్ యొక్క బాహ్య థ్రెడ్‌పై I-టైప్ క్లెవిస్ యొక్క ఆడ థ్రెడ్‌ను స్క్రూ చేయండి, యాంటీ-లూసింగ్ కోసం బిగించండి. వాయురహిత థ్రెడ్ లాకర్ ఐచ్ఛికం.

2. I జాయింట్ యొక్క సింగిల్ ఇయర్ హోల్‌తో లోడ్ సైడ్ ఇయర్ లగ్‌ను సమలేఖనం చేయండి, పిన్‌ను చొప్పించండి, పిన్ పడిపోకుండా నిరోధించడానికి రెండు చివర్లలో కాటర్ పిన్‌లను ఇన్‌స్టాల్ చేయండి.

3. అప్లికేషన్: పుష్-పుల్ లోడ్, లీనియర్ గైడ్, ఫ్లిప్పింగ్ మెకానిజం. హై-స్పీడ్ / హై-ఫ్రీక్వెన్సీ స్వింగ్ అప్లికేషన్‌ల కోసం సిఫార్సు చేయబడలేదు (రాడ్ ఎండ్ బేరింగ్ ప్రాధాన్యత).

6. కామన్ రీప్లేస్‌మెంట్ మోడల్ త్వరిత సూచన

• 32mm బోర్: F-M10×1.25I / I-32

• 40mm బోర్: F-M12×1.25I / I-40

• 50/63mm బోర్: F-M16×1.5I / I-50/63

• 80/100mm బోర్: F-M20×1.5I / I-80/100

7. పోలిక: I-టైప్ vs Y-రకం vs రాడ్ ఎండ్ బేరింగ్ vs ఫ్లోటింగ్ జాయింట్

టైప్ చేయండి	నిర్మాణం	స్వింగ్ యాంగిల్ & ఫీచర్లు	అప్లికేషన్ చిట్కాలు
నేను క్లీవిస్ అని టైప్ చేసాను	ఒకే చెవి, కీలు	±5° స్వింగ్, తక్కువ ధర, అధిక దృఢత్వం	సాధారణ పుష్-పుల్ మెకానిజం
Y టైప్ క్లెవిస్	డబుల్ చెవి, కీలు	అధిక లోడ్ సామర్థ్యం, కొద్దిగా క్లిష్టమైన మౌంటు	హెవీ లోడ్ ఆర్టికల్ కనెక్షన్
రాడ్ ఎండ్ బేరింగ్	గోళాకార బంతి ఉమ్మడి	యూనివర్సల్ ±15° స్వింగ్	అధిక వేగం & పెద్ద తప్పుగా అమర్చడం
ఫ్లోటింగ్ జాయింట్	సంయుక్త పరిహారం నిర్మాణం	అక్ష మరియు కోణీయ తప్పుగా అమరిక పరిహారం	మౌంటు ఒత్తిడిని తొలగించండి, సిలిండర్‌ను రక్షించండి
