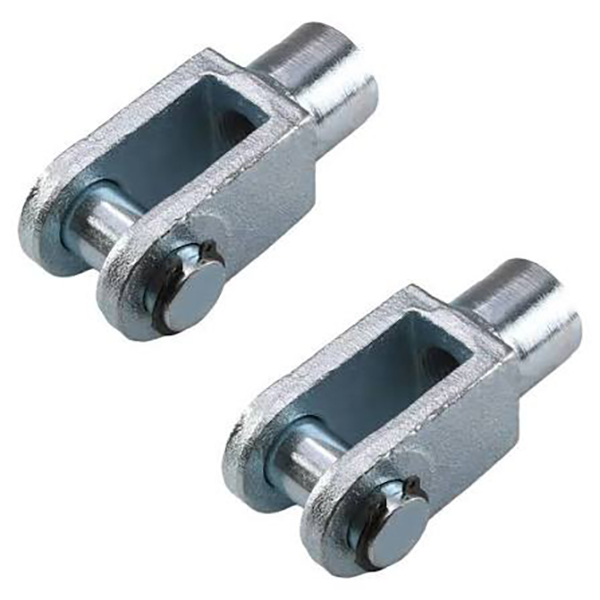

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | స్టాండర్డ్ న్యూమాటిక్ సిలిండర్ పిస్టన్ రాడ్ Y ఫోర్క్ క్లెవిస్ యాక్సెసరీ
 |

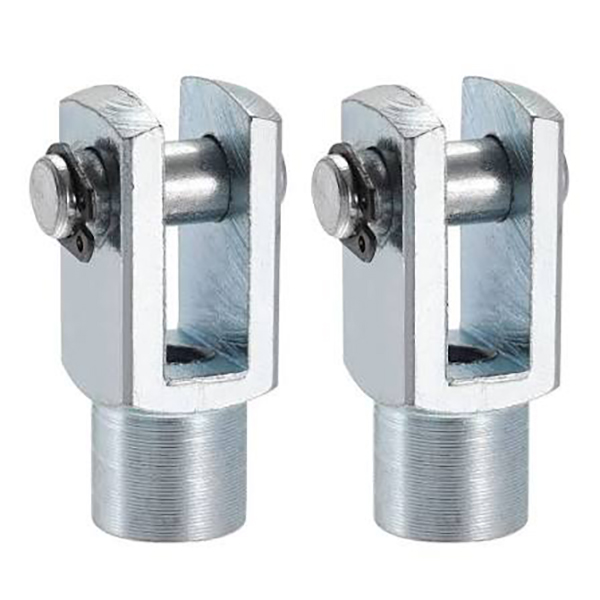

Y-రకం జాయింట్, డబుల్ ఇయర్ ఫోర్క్ క్లెవిస్ అని కూడా పిలువబడుతుంది, సిలిండర్ పిస్టన్ రాడ్పై బిగించడానికి అంతర్గత దారంతో వస్తుంది. దాని డబుల్ చెవులు లోడ్ యొక్క సింగిల్ ఇయర్ లగ్ను బిగించి, హింగ్డ్ కనెక్షన్ కోసం పిన్ షాఫ్ట్ ద్వారా సమీకరించబడతాయి. ఇది ఒకే విమానంలో ±5° స్వింగ్ని అనుమతిస్తుంది. వాయు సిలిండర్లకు ప్రామాణిక అనుసంధాన అనుబంధంగా, ఇది SMC మరియు AirTAC ప్రామాణిక విడిభాగాలతో పూర్తిగా పరస్పరం మార్చుకోగలదు.

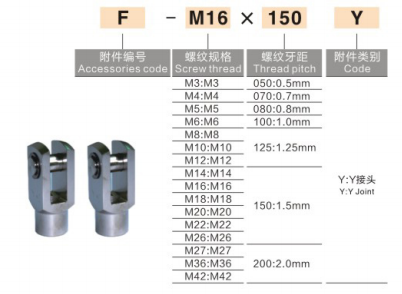

AirTAC ప్రమాణం: F - Thread + Y
ఉదాహరణలు: F-M10×1.25Y, F-M12×1.25Y
SMC ప్రమాణం: Y + బోర్ పరిమాణం
ఉదాహరణలు: Y-32, CA2-40-Y
• Y: Y-రకం డబుల్ ఇయర్ క్లెవిస్
• ప్రత్యయం థ్రెడ్ పిస్టన్ రాడ్ థ్రెడ్తో సరిపోతుంది: M10×1.25 / M12×1.25 / M16×1.5
|
మోడల్ |
పిస్టన్ రాడ్ థ్రెడ్ |
సరిపోలిన సిలిండర్ బోర్ |
పిన్ హోల్ వ్యాసం |
|
Y-M10×1.25 |
M10×1.25 |
32మి.మీ |
φ10 |
|
Y-M12×1.25 |
M12×1.25 |
40మి.మీ |
φ12 |
|
Y-M16×1.5 |
M16×1.5 |
50/63మి.మీ |
φ16 |
|
Y-M20×1.5 |
M20×1.5 |
80/100మి.మీ |
φ20 |
|
Y-M27×2 |
M27×2 |
125మి.మీ |
φ27 |
• మెటీరియల్: బ్లాక్ ఆక్సైడ్ / గాల్వనైజ్డ్ ఫినిషింగ్తో కార్బన్ స్టీల్, స్టెయిన్లెస్ స్టీల్ ఐచ్ఛికం
• స్వింగ్ యాంగిల్: ±5° సింగిల్ ప్లేన్ స్వింగ్
• అనుకూలత: పూర్తి స్థాయి ప్రామాణిక వాయు సిలిండర్లకు అనుకూలం
• సంస్థాపన: పిస్టన్ రాడ్పై జాయింట్ను స్క్రూ చేయండి, Y ఫోర్క్లోకి లోడ్ సింగిల్ లగ్ను చొప్పించండి, పిన్ షాఫ్ట్ మరియు కాటర్ పిన్తో భద్రపరచండి.
|
అనుబంధం |
నిర్మాణం |
స్వింగ్ ప్రదర్శన |
అప్లికేషన్ |
|
Y టైప్ క్లెవిస్ |
డబుల్ చెవి ఫోర్క్ |
±5° ఒకే దిశ స్వింగ్ |
సింగిల్ ఇయర్ లోడ్ లగ్, అధిక లోడ్ బేరింగ్తో కనెక్ట్ చేయండి |
|
నేను క్లీవిస్ అని టైప్ చేసాను |
ఒకే చెవి లగ్ |
±5° ఒకే దిశ స్వింగ్ |
డబుల్ ఇయర్ లోడ్ బ్రాకెట్తో సరిపోలండి |
|
రాడ్ ఎండ్ బేరింగ్ |
గోళాకార సార్వత్రిక ఉమ్మడి |
±13° బహుళ దిశ స్వింగ్ |
తప్పుగా అమర్చడం & అసాధారణ లోడ్ ఇన్స్టాలేషన్ కోసం |
