బ్రాండ్:రిచ్ టెక్నాలజీ ద్వారా SOLH

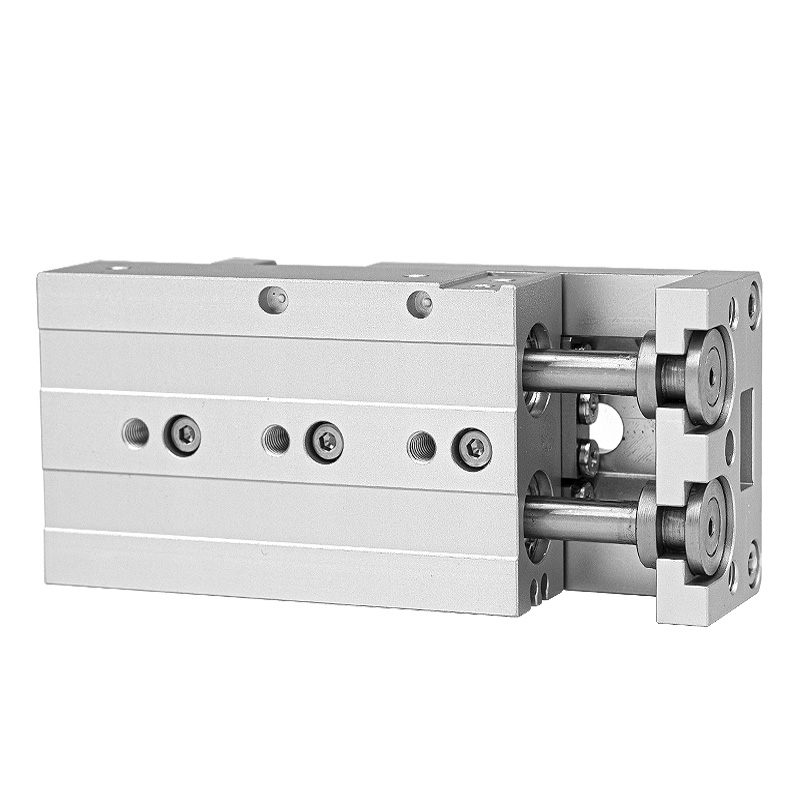

SOLH HLS / HLSL సిరీస్ ట్విన్-షాఫ్ట్ ప్రెసిషన్ స్లయిడ్ సిలిండర్ క్రాస్ రోలర్ లీనియర్ గైడ్ను కోర్ గైడింగ్ కాంపోనెంట్గా స్వీకరిస్తుంది. HLQ రీసర్క్యులేటింగ్ బాల్ స్లైడ్ సిలిండర్లతో పోలిస్తే, ఇది చాలా ఎక్కువ దృఢత్వం, అత్యుత్తమ రిపీట్ పొజిషనింగ్ ఖచ్చితత్వం మరియు ఎక్సెంట్రిక్ సైడ్ లోడ్లకు బలమైన నిరోధాన్ని అందిస్తుంది, హెవీ-లోడ్, అల్ట్రా-ప్రెసిషన్ అసెంబ్లీ మరియు పొజిషనింగ్ ఆటోమేషన్ ప్రాసెస్లను ఖచ్చితంగా సరిపోతుంది.
-- HLS స్టాండర్డ్ టైప్: స్లయిడ్ క్యారేజ్కి ఒక వైపున ఇన్స్టాల్ చేయబడిన సిలిండర్ బాడీ, కాంపాక్ట్ మొత్తం వెడల్పు. పరిమిత ఇన్స్టాలేషన్ స్థలం, స్పష్టమైన అసాధారణ ఆఫ్సెట్ లోడ్ లేకుండా మధ్యస్థ-చిన్న లోడ్ పరిస్థితులకు అనుకూలం.
-- HLSL సిమెట్రికల్ టైప్: రెండు సమాంతర క్రాస్ రోలర్ గైడ్ల మధ్య సిలిండర్ కేంద్రీకృతమై ఉంటుంది, ఏకరీతి శక్తి పంపిణీ, బాగా మెరుగుపరచబడిన దృఢత్వం మరియు భారీ లోడ్ సామర్థ్యం. భారీ లోడ్, అసాధారణ లోడ్ మరియు అల్ట్రా-హై ప్రెసిషన్ వర్కింగ్ దృశ్యాల కోసం మొదటి ఎంపిక.
|
పారామీటర్ అంశం |
స్పెసిఫికేషన్ వివరాలు |
| గైడింగ్ మెకానిజం |
క్రాస్ రోలర్ లీనియర్ గైడ్ (లైన్ కాంటాక్ట్ రోలర్ రకం) |
| ఆపరేషన్ రకం |
రెండింతల నటన |
| బోర్ పరిమాణాలు (మిమీ) |
6, 8, 12, 16, 20, 25 |
| ప్రామాణిక స్ట్రోక్ ఎంపికలు (మిమీ) |
10, 20, 30, 40, 50, 75, 100, 125, 150 |
| ఆపరేటింగ్ ప్రెజర్ రేంజ్ |
0.15 ~ 0.7 MPa |
| రుజువు పరీక్ష ఒత్తిడి |
1.2 MPa |
| ఆపరేటింగ్ ఉష్ణోగ్రత |
-20℃ ~ 70℃ (అంతర్గత ఐసింగ్ లేదు) |
| పిస్టన్ ప్రయాణ వేగం |
50 ~ 500 మిమీ/సె |
| స్ట్రోక్ టాలరెన్స్ |
స్ట్రోక్ ≤100mm: +1.0mm; స్ట్రోక్ ＞100mm: +1.5mm |
| ఎయిర్ పోర్ట్ థ్రెడ్ స్పెక్ |
బోర్ 6/8/12: M5×0.8; బోర్ 16/20/25: PT1/8 |
| అయస్కాంత రింగ్ |
అంతర్నిర్మిత ప్రమాణంగా (S ప్రత్యయం), CMSH / DMSH మాగ్నెటిక్ రీడ్ స్విచ్లకు అనుకూలంగా ఉంటుంది |

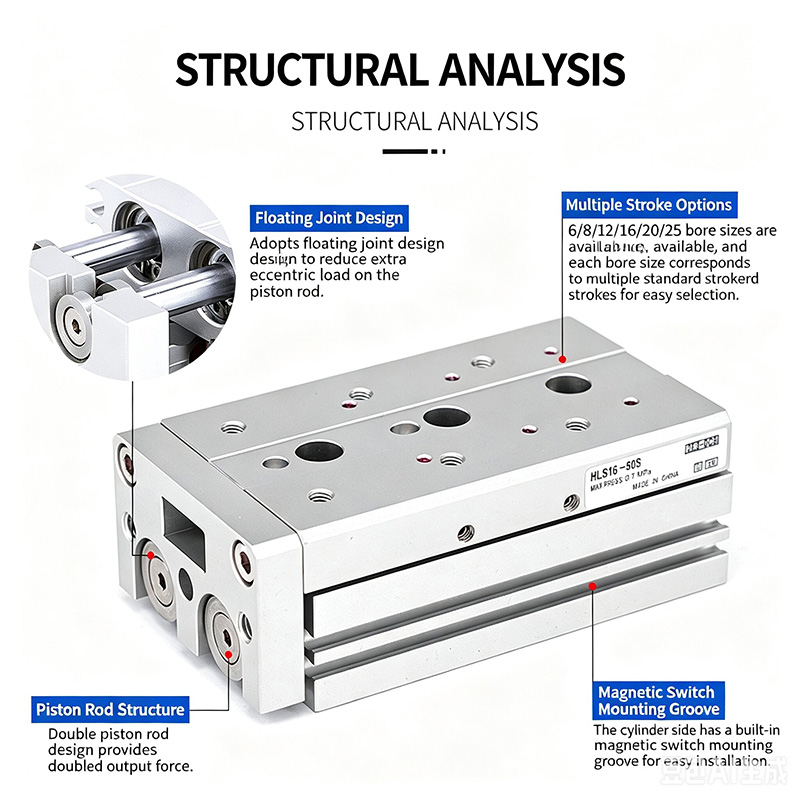

1. క్రాస్ రోలర్ లీనియర్ గైడ్ (రోలర్ లైన్ కాంటాక్ట్ డిజైన్)
-- లైన్ కాంటాక్ట్ బేరింగ్ స్ట్రక్చర్ విపరీతమైన దృఢత్వం, అత్యుత్తమ స్ట్రెయిట్నెస్ మరియు యాంటీ-రొటేషన్ ఖచ్చితత్వం, బలమైన ప్రభావ నిరోధకత మరియు అధిక భారం కింద స్థిరమైన ఆపరేషన్ను అందిస్తుంది. అల్ట్రా-తక్కువ ఘర్షణ, అల్ట్రా-స్మూత్ మూవ్మెంట్ మరియు పొడిగించిన సర్వీస్ సైకిల్తో ఇంటిగ్రేటెడ్ వన్-పీస్ గైడ్ క్యారేజ్ డిజైన్.
2. అంతర్నిర్మిత ఫ్లోటింగ్ జాయింట్
-- పిస్టన్ రాడ్ మరియు స్లయిడ్ ప్లాట్ఫారమ్ మధ్య సాగే తేలియాడే కనెక్షన్ పార్శ్వ శక్తి మరియు అసాధారణ టార్క్ను ఆఫ్సెట్ చేస్తుంది, పిస్టన్ రాడ్ విక్షేపం మరియు ఓవర్లోడ్ నష్టాన్ని నివారిస్తుంది.
3. ట్విన్ సమాంతర పిస్టన్ రాడ్లు
-- డబుల్ థ్రస్ట్ అవుట్పుట్, అద్భుతమైన యాంటీ-టార్షన్ పనితీరు, లోడ్ చేయబడిన స్థితిలో అధిక పొజిషనింగ్ ఖచ్చితత్వాన్ని నిర్వహిస్తుంది.
4. మల్టీ-డైరెక్షనల్ యూనివర్సల్ మౌంటు
-- 3-డైరెక్షన్ ఇన్స్టాలేషన్ కోసం దిగువ, ముందు మరియు ప్రక్క ఉపరితలాలపై ట్యాప్ చేయబడిన మౌంటు రంధ్రాలు; వేగవంతమైన కచ్చితమైన పొజిషనింగ్ కోసం బేస్ మీద ముందుగా మెషిన్ చేయబడిన PRECISION లొకేటింగ్ పిన్ హోల్స్.
5. 3-సైడ్ టూలింగ్ మౌంట్ సర్ఫేసెస్
-- రిపీటబుల్ జిగ్ పొజిషనింగ్ ఖచ్చితత్వానికి హామీ ఇవ్వడానికి స్లయిడ్ టాప్ మరియు ఫ్రంట్ ఫేస్లో ట్యాప్డ్ ఫిక్చర్ మౌంటు హోల్స్, స్లైడర్ టాప్ ప్లేన్లో పిన్ హోల్స్ను గుర్తించడం.
6. ప్రీ-మెషిన్డ్ సెన్సార్ ఇన్స్టాలేషన్ గ్రూవ్స్
-- ఫ్లెక్సిబుల్ ఇన్స్టాలేషన్ మరియు మాగ్నెటిక్ స్విచ్ల స్థాన సర్దుబాటు కోసం సిలిండర్ వైపు ప్రామాణిక స్లైడింగ్ స్లాట్లు.
7. డైవర్సిఫైడ్ బఫర్ & లిమిట్ స్టాప్ ఆప్షన్స్
-- ఫిక్స్డ్ ఎయిర్ బఫర్, సర్దుబాటు చేయగల ఎయిర్ బఫర్ (A/AS/AF), హైడ్రాలిక్ షాక్ అబ్జార్బర్ బఫర్ (B/BF) మరియు బహుళ బాహ్య మెకానికల్ లిమిట్ స్టాప్ బ్లాక్లు ఐచ్ఛిక కలయికలు.

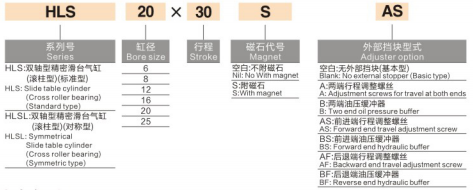

1. ఉదాహరణ మోడల్: HLS20×30SAS
-- HLS = స్టాండర్డ్ సైడ్ సిలిండర్ సిరీస్; HLSL = సుష్ట కేంద్రీకృత అధిక-దృఢత్వ శ్రేణి
-- 20 = సిలిండర్ బోర్ వ్యాసం (మిమీ)
-- 30 = రేటెడ్ స్ట్రోక్ పొడవు (మిమీ)
-- S = అంతర్నిర్మిత శాశ్వత అయస్కాంత రింగ్ (ప్రామాణిక ఫ్యాక్టరీ కాన్ఫిగరేషన్)
-- A = రెండు చివర్లలో సర్దుబాటు చేయగల ఎయిర్ బఫర్
AS = ఫార్వర్డ్ స్ట్రోక్ ముగింపులో మాత్రమే సర్దుబాటు చేయగల ఎయిర్ బఫర్
AF = రిటర్న్ స్ట్రోక్ ముగింపులో మాత్రమే సర్దుబాటు చేయగల ఎయిర్ బఫర్
-- B = రెండు చివర్లలో హైడ్రాలిక్ ఆయిల్ బఫర్
BF = రిటర్న్ స్ట్రోక్ ముగింపులో మాత్రమే హైడ్రాలిక్ ఆయిల్ బఫర్
| బోర్ (మి.మీ) |
పుష్ / పుల్ ఎఫెక్టివ్ ఏరియా (మిమీ²) |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
6 |
పుష్:42 / లాగండి:57 |
8 / 11 |
17/23 |
25/34 |
29/40 |
|
8 |
పుష్:75 / పుల్:101 |
15/20 |
30/40 |
45 / 61 |
53 / 71 |
|
12 |
పుష్:170 / లాగండి:226 |
34/45 |
68/90 |
102 / 136 |
119 / 158 |
|
16 |
పుష్:302 / లాగండి:402 |
60/80 |
121 / 161 |
181 / 241 |
211 / 281 |
|
20 |
పుష్:491 / పుల్:628 |
98 / 126 |
196 / 251 |
295 / 377 |
344 / 440 |
|
25 |
పుష్:767 / పుల్:982 |
153 / 196 |
307 / 393 |
460 / 589 |
537 / 687 |
1. ఎంపిక సూచనలు
-- HLS స్టాండర్డ్ మోడల్: కాంపాక్ట్ ఇన్స్టాలేషన్ స్పేస్, మీడియం-స్మాల్ లోడ్, స్పష్టమైన అసాధారణ ఆఫ్సెట్ లోడ్ లేదు
-- HLSL సిమెట్రికల్ మోడల్: హెవీ లోడ్, ఎక్సెంట్రిక్ సైడ్ లోడ్, అల్ట్రా-హై రిజిడిటీ మరియు అల్ట్రా-ప్రెసిషన్ పొజిషనింగ్ అవసరాలకు ప్రాధాన్యత ఎంపిక
2. సాధారణ పారిశ్రామిక అప్లికేషన్లు
-- ప్రెసిషన్ అసెంబ్లీ, ఆటోమేటిక్ పొజిషనింగ్, న్యూమాటిక్ క్లాంపింగ్ మరియు వర్క్పీస్ ట్రాన్స్ఫర్ స్టేషన్లు
-- సెమీకండక్టర్ & ఎలక్ట్రానిక్ ఆటోమేషన్ ప్రొడక్షన్ లైన్లు
-- హై-ప్రెసిషన్ టెస్టింగ్ ఇన్స్పెక్షన్ ఇన్స్ట్రుమెంట్స్, మెడికల్ ఆటోమేషన్ పరికరాలు, మెషిన్ టూల్ ఫిక్చర్ మెకానిజమ్స్
SOLH HLS/HLSL క్రాస్ రోలర్ ట్విన్-షాఫ్ట్ స్లయిడ్ సిలిండర్ డ్యూయల్ స్టాండర్డ్/సిమెట్రిక్ వేరియంట్లతో కూడిన హై-రిజిడిటీ లైన్-కాంటాక్ట్ క్రాస్ రోలర్ గైడ్ను స్వీకరిస్తుంది, ఇది ఐచ్ఛిక ఎయిర్/హైడ్రాలిక్ బఫర్ మరియు యాంటీ-ఎక్సెంట్రిక్ ఫ్లోటింగ్ జాయింట్ డిజైన్, ప్రీమియం హెవీ-డ్యూటీ సెమీకన్-ప్రిసియుయేటర్ అల్ట్రా-ప్రెసిట్యూటర్ మెడికల్ లైన్ యాక్టు ఖచ్చితమైన ఆటోమేషన్ పరికరాలు.
