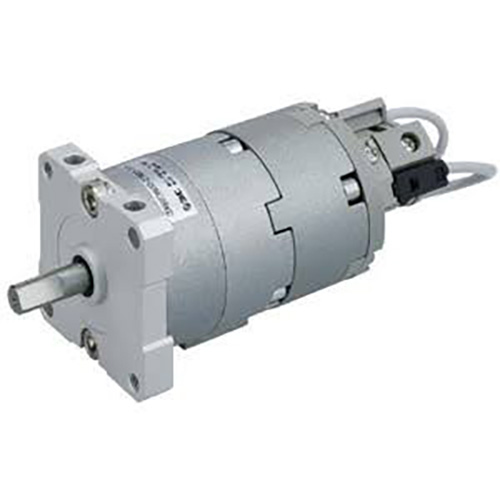

CRBU2 సిరీస్ ఉచిత మౌంట్ వేన్ టైప్ రోటరీ యాక్యుయేటర్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

ఉత్పత్తి పొజిషనింగ్ & కోర్ స్ట్రక్చరల్ ఫీచర్లు

     SOLH CRBU2 సిరీస్ అనేది పరిమిత-స్పేస్ ప్రెసిషన్ రోటరీ స్టేషన్‌ల కోసం రూపొందించబడిన మినీ వాన్-టైప్ రోటరీ స్వింగ్ సిలిండర్, ఇందులో ఉచిత మల్టీ-డైరెక్షన్ మౌంటు, అల్ట్రా-సన్నని తేలికైన శరీరం, జీరో గేర్ బ్యాక్‌లాష్ మరియు వైడ్ స్వింగ్ యాంగిల్ ఉన్నాయి. బోర్ సైజులు అందుబాటులో ఉన్నాయి: 10/15/20/30/40, వివిధ లైట్-లోడ్ రోటరీ ఫ్లిప్పింగ్ డిమాండ్‌లను తీర్చడానికి సింగిల్/డబుల్ వేన్ ఎంపికలతో.

 1. కోర్ డిజైన్ ముఖ్యాంశాలు

     -- వేన్ డైరెక్ట్ డ్రైవ్ (S సింగిల్ వేన్ / D డబుల్ వేన్): గేర్ ట్రాన్స్‌మిషన్ లేదు, జీరో బ్యాక్‌లాష్, స్మూత్ రొటేషన్ మరియు అల్ట్రా-ప్రెసిస్ పొజిషనింగ్

     -- పూర్తి ఉచిత మౌంటు స్థూపాకార రూపురేఖలు: అదనపు మౌంటు బ్రాకెట్లు లేకుండా మౌంట్ చేయగల ఎగువ/దిగువ/ఎడమ/కుడి/అక్షాంశం; దట్టమైన కాంపాక్ట్ పరికరాల లేఅవుట్ కోసం CRB2 కంటే 12% తేలికైనది

     -- పూర్తి స్వింగ్ కోణం పరిధి: సింగిల్ వేన్ 90°/180°/270°; డబుల్ వేన్ 90°/100°, గరిష్టంగా సింగిల్ వేన్ 270° వరకు స్వింగ్

     -- ద్వంద్వ గొట్టాల లేఅవుట్: విభిన్న పైప్‌లైన్ రూటింగ్ లేఅవుట్‌లతో సరిపోలడానికి ప్రామాణిక సైడ్ పోర్ట్ (ప్రత్యయం లేదు) / అక్షసంబంధ పోర్ట్ (ప్రత్యయం E)

     -- విస్తరించదగిన ఫంక్షనల్ మాడ్యూల్స్: ఐచ్ఛిక W కోణం సర్దుబాటు యూనిట్ & మాగ్నెటిక్ స్విచ్ ఇన్‌స్టాలేషన్ కోసం అంతర్నిర్మిత మాగ్నెటిక్ రింగ్; క్యాబినెట్ స్థలాన్ని ఆదా చేయడానికి రేడియల్ పొడుచుకు వచ్చిన భాగాలు లేవు

     -- ప్రీమియం తక్కువ-లీకేజ్ సీలింగ్ సిస్టమ్: అంతర్నిర్మిత పొజిషనింగ్ స్టాప్‌తో కూడిన ప్రత్యేక మిశ్రమ ముద్ర, అల్ట్రా-తక్కువ అంతర్గత లీకేజీ, శుభ్రమైన ఉత్పత్తి వాతావరణాలకు అనువైన చమురు రహిత ఆపరేషన్

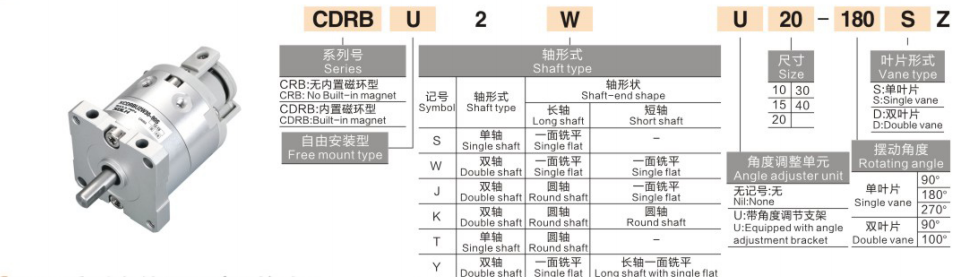

మోడల్ నామకరణ నియమాన్ని పూర్తి చేయండి

  1. మోడల్ ఉదాహరణ: CRBU2WU20-180SE-M9BW

 2. ప్రామాణిక ఆర్డర్ సూచన ఉదాహరణలు

     -- ప్రామాణిక సింగిల్ వేన్ సైడ్ పోర్ట్: CRBU2-20-180S

     -- యాంగిల్ సర్దుబాటు + డబుల్ వేన్‌తో: CRBU2W30-90D

     -- యాక్సియల్ పోర్ట్ + మాగ్నెటిక్ స్విచ్: CRBU2-15-270SE-M9B

స్టాండర్డ్ యూనివర్సల్ టెక్నికల్ స్పెసిఫికేషన్స్ (పరీక్ష ప్రెజర్: 0.5MPa)

  1. సాధారణ పనితీరు పారామితులు

     -- ఆపరేటింగ్ ఒత్తిడి పరిధి: పరిమాణం 10/15: 0.2~0.7MPa; పరిమాణం 20/30/40: 0.15~1.0MPa

     -- పరిసర ఆపరేటింగ్ ఉష్ణోగ్రత: 5 ~ 60℃ (ఎయిర్ పైపింగ్ లోపల ఐసింగ్ లేదు)

     -- కోణీయ రిపీట్ పొజిషనింగ్ ఖచ్చితత్వం: ±0.01°, సున్నా బ్యాక్‌లాష్ స్థిరమైన భ్రమణ

     -- అంతర్నిర్మిత బఫర్: ఏదీ లేదు; బాహ్య షాక్ అబ్జార్బర్ విడిగా కాన్ఫిగర్ చేయవచ్చు

     -- అనుమతించదగిన ప్రభావం గతి శక్తి: 0.00015 ~ 0.04J (బోర్ పరిమాణంతో దామాషా ప్రకారం పెరుగుతుంది)

     -- లూబ్రికేషన్ ఆవశ్యకత: ఫ్యాక్టరీ ప్రీ-గ్రీస్డ్ ఆయిల్-ఫ్రీ డిజైన్

  2. సైద్ధాంతిక అవుట్‌పుట్ టార్క్ టేబుల్ (యూనిట్: N·m @0.5MPa)

  3. బరువు & మొత్తం డైమెన్షన్ రిఫరెన్స్ (180° స్పెసిఫికేషన్)

ప్రధాన పోటీ ప్రయోజనాలు

  1. మల్టీ-డైరెక్షన్ ఫ్రీ మౌంటు స్థలాన్ని ఆదా చేస్తుంది

     -- స్థూపాకార మృదువైన శరీరాన్ని బ్రాకెట్లు లేకుండా ఏదైనా ఉపరితలంపై మరలు ద్వారా పరిష్కరించవచ్చు; 12% తేలికైన శరీరం, అత్యంత కాంపాక్ట్ ఇంటిగ్రేటెడ్ ఎక్విప్‌మెంట్ ఫ్రేమ్‌ల కోసం సరైన ఎంపిక

  2. జీరో బ్యాక్‌లాష్ అల్ట్రా-కచ్చితమైన కోణీయ స్థానం

     -- డైరెక్ట్ వాన్ డ్రైవ్ గేర్ మెషింగ్ క్లియరెన్స్‌ను తొలగిస్తుంది, స్ట్రిక్ట్ ప్రెసిషన్ యాంగిల్ కంట్రోల్ స్టేషన్‌ల కోసం ±0.01° రిపీట్ ఖచ్చితత్వంతో అల్ట్రా-స్మూత్ రొటేషన్

  3. ఐచ్ఛిక స్టాప్ యూనిట్‌తో విస్తృత సర్దుబాటు స్వింగ్ పరిధి

     -- సింగిల్ వేన్ గరిష్టంగా 270° స్వింగ్; W కోణం సర్దుబాటు మాడ్యూల్ అనంతంగా సర్దుబాటు చేయగల స్ట్రోక్ 0 ~ 240°, అనుకూలమైన బహుళ-స్టేషన్ కోణం ఫైన్-ట్యూనింగ్‌ని అనుమతిస్తుంది

  4. డబుల్ వేన్ ఒకే విధమైన రూపురేఖల క్రింద రెట్టింపు టార్క్‌ను అందిస్తుంది

     -- అదే బాహ్య పరిమాణం, D డబుల్ వేన్ మోడల్ అధిక రోటరీ లోడ్‌ను నిర్వహించడానికి S సింగిల్ వేన్ యొక్క రెండు రెట్లు టార్క్‌ను అందిస్తుంది

  5. సుదీర్ఘ సేవా జీవితం చమురు రహిత సీలింగ్ నిర్మాణం

     -- తక్కువ-ఘర్షణ మిశ్రమ సీలింగ్, సేవా జీవితం 5 మిలియన్లకు పైగా స్విచింగ్ సైకిల్స్, సాధారణ వర్క్‌షాప్ మరియు డస్ట్-ఫ్రీ క్లీన్ ప్రొడక్షన్ లైన్‌లకు అనుకూలంగా ఉంటుంది

మౌంటు పద్ధతులు & సాధారణ పారిశ్రామిక అప్లికేషన్లు

  1. రెండు ప్రధాన మౌంటు రూపాలు

     -- డైరెక్ట్ బాడీ మౌంటు: ఏదైనా స్థూపాకార ఉపరితలంపై స్క్రూలు లాక్ చేయబడతాయి, అక్షసంబంధ/రేడియల్ ఇన్‌స్టాలేషన్ సాధ్యమవుతుంది, వేగంగా వేరుచేయడం & భర్తీ చేయడం

     -- సహాయక ఫ్లాట్ ప్లేట్ కంబైన్డ్ మౌంటు: మౌంటు ప్లేట్ ద్వారా అడ్డంగా లేదా నిలువుగా పరిష్కరించండి, రోబోట్ ఎండ్ ఎఫెక్టర్, ఎక్విప్‌మెంట్ సైడ్ & టాప్ హిడెన్ ఇన్‌స్టాలేషన్‌కు అనువైనది

  2. సాధారణ అప్లికేషన్ దృశ్యాలు

     -- 3C ఎలక్ట్రానిక్స్ ఆటోమేషన్: మినీ కాంపోనెంట్ ఫ్లిప్పింగ్, కెమెరా రోటరీ పొజిషనింగ్, జిగ్ యాంగిల్ స్విచింగ్, ఇన్‌స్పెక్షన్ స్టేషన్ రోటరీ ఇండెక్సింగ్

     -- ప్రెసిషన్ అసెంబ్లీ లైన్స్: స్క్రూ బిగించే రోటరీ మెకానిజం, టెర్మినల్ క్రింప్ యాంగిల్ అడ్జస్ట్‌మెంట్, లైట్ వర్క్‌పీస్ 180° టర్నోవర్

     -- ప్యాకేజింగ్ మెషినరీ: మెటీరియల్ బాఫిల్ రొటేషన్, లేబుల్ అటాచ్ యాంగిల్ ఫైన్-ట్యూనింగ్, షార్ట్-స్ట్రోక్ రోటరీ ఫీడింగ్

     -- సాధారణ ఆటోమేషన్ పరికరాలు: ఎక్విప్‌మెంట్ డోర్ రోటరీ స్విచ్, ప్రొడక్షన్ స్టేషన్ స్విచింగ్, హై-ఫ్రీక్వెన్సీ లైట్-లోడ్ రెసిప్రొకేటింగ్ రొటేషన్

ఎంపిక పోలిక: CRBU2 ఉచిత మౌంట్ VS CRB2 స్టాండర్డ్ మౌంట్ రోటరీ యాక్యుయేటర్

3-దశల వేగవంతమైన ఎంపిక గైడ్

  1. టార్క్ లోడ్ ఆధారంగా బోర్ పరిమాణం ఎంపిక

     -- వాస్తవ పని టార్క్‌ను లెక్కించండి, 50% టార్క్ భద్రతా మార్జిన్‌తో మోడల్‌ని ఎంచుకోండి:

     -- 10 ≤0.13N·m / 15 ≤0.33N·m / 20 ≤0.82N·m / 30 ≤2.06N·m / 40 ≤3.92N·m

  2. వేన్ రకం ఎంపిక

     -- లైట్ తక్కువ-టార్క్ లోడ్ → S సింగిల్ వేన్; అధిక హెవీ రోటరీ లోడ్ → D డబుల్ వేన్ (డబుల్ టార్క్ అవుట్‌పుట్)

  3. కాన్ఫిగరేషన్ మ్యాచింగ్

     -- యాంగిల్ ఫైన్-ట్యూనింగ్ అవసరం: W యాంగిల్ అడ్జస్ట్‌మెంట్ యూనిట్ ప్రత్యయం జోడించండి (0~240° అనంతంగా సర్దుబాటు చేయవచ్చు)

     -- PLC పొజిషన్ సిగ్నల్ ఫీడ్‌బ్యాక్: రెండు-దిశల భ్రమణ పరిమితిని గుర్తించడానికి M9B/M9BW మాగ్నెటిక్ స్విచ్‌ని సిద్ధం చేయండి

     -- పైప్‌లైన్ రూటింగ్ డిమాండ్: స్టాండర్డ్ సైడ్ పోర్ట్ కోసం ఖాళీ, అక్షసంబంధ సెంట్రల్ ఎయిర్ పోర్ట్ కోసం E ప్రత్యయం

ఒక వాక్య సారాంశం

     SOLH CRBU2 ఉచిత మౌంట్ వేన్ రోటరీ సిలిండర్‌లో బ్రాకెట్-రహిత ఏకపక్ష ఇన్‌స్టాలేషన్, జీరో బ్యాక్‌లాష్ ±0.01° ఖచ్చితత్వం, డ్యూయల్ సింగిల్/డబుల్ వేన్ టార్క్ ఎంపికలు మరియు సైడ్/యాక్సియల్ ఎయిర్ పోర్ట్ లేఅవుట్, ఐచ్ఛిక W యాంగిల్ అడ్జస్టర్ మరియు M9BW మాగ్నెటిక్ అసెంబ్లీ సొల్యూషన్, ప్రీవెయిట్ కాంప్యాక్ట్, లైట్‌వెయిట్ 3 అసెంబ్లీ సొల్యూషన్, లైట్‌వెయిట్ 3 అసెంబ్లీకి ఐచ్ఛికంగా ఉంటాయి. లైట్-లోడ్ రోటరీ ఫ్లిప్పింగ్ స్టేషన్లు.
