బ్రాండ్:రిచ్ టెక్నాలజీ ద్వారా SOLH

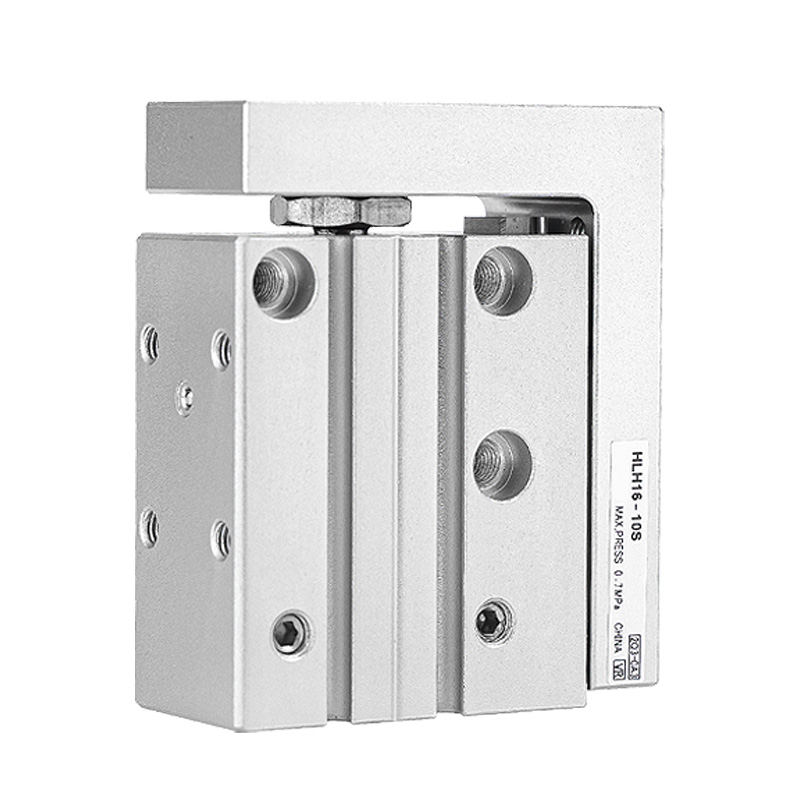

SOLH HLH సిరీస్ అనేది ఇంటిగ్రేటెడ్ సైడ్-మౌంటెడ్ L- ఆకారపు రీసర్క్యులేటింగ్ బాల్ లీనియర్ గైడ్ రైల్తో కూడిన తక్కువ-ప్రొఫైల్ లీనియర్ స్లయిడ్ సిలిండర్. ఇన్స్టాలేషన్ స్థలాన్ని ఆదా చేయడానికి అల్ట్రా-సన్నని స్లిమ్ బాడీ డిజైన్ను కలిగి ఉంది, ఇది నిర్దిష్టమైన అసెంబ్లీ, లైట్-లోడ్ పొజిషనింగ్ మరియు పరిమిత మౌంటు క్లియరెన్స్తో కూడిన ఆటోమేషన్ పరికరాల కోసం ప్రత్యేకంగా అభివృద్ధి చేయబడింది.
-- సిరీస్ కోడ్: HLH (సింగిల్ సైడ్ రైల్ డిజైన్, సిమెట్రిక్ ట్విన్ రైల్ వేరియంట్ లేదు)
-- గైడింగ్ సిస్టమ్: సైడ్-మౌంటెడ్ రీసర్క్యులేటింగ్ బాల్ లీనియర్ గైడ్ (L-టైప్ ఇంటిగ్రేటెడ్ రైల్)
-- ఆపరేషన్ రకం: డబుల్ యాక్టింగ్ రెసిప్రొకేటింగ్ సిలిండర్
-- వర్తించే మీడియం: క్లీన్ కంప్రెస్డ్ ఎయిర్ (వడపోత ఖచ్చితత్వం ≥40μm)
-- కోర్ కాంపిటేటివ్ ప్రయోజనాలు: అల్ట్రా థిన్ ప్రొఫైల్, 4-డైరెక్షన్ మౌంటు హోల్స్, 3-డైరెక్షన్ ఎయిర్ పోర్ట్ లేఅవుట్, అద్భుతమైన స్థల వినియోగం
|
పారామీటర్ అంశం |
స్పెసిఫికేషన్ వివరాలు |
| బోర్ పరిమాణాలు (మిమీ) |
6, 10, 16, 20 |
| ప్రామాణిక స్ట్రోక్ ఎంపికలు (మిమీ) |
5, 10, 15, 20, 25, 30, 40, 50, 60 |
| ఆపరేటింగ్ ప్రెజర్ రేంజ్ |
0.15 ~ 0.7 MPa |
| రుజువు పరీక్ష ఒత్తిడి |
1.2 MPa |
| ఆపరేటింగ్ ఉష్ణోగ్రత |
-20℃ ~ 70℃ (అంతర్గత భాగాలపై ఐసింగ్ లేదు) |
| పిస్టన్ మూవింగ్ స్పీడ్ |
50 ~ 500 మిమీ/సె |
| స్ట్రోక్ టాలరెన్స్ |
+1.0 మి.మీ |
| ఎయిర్ పోర్ట్ థ్రెడ్ |
బోర్ 6/10: M5×0.8; బోర్ 16/20: PT1/8 |
| అయస్కాంత రింగ్ |
అంతర్నిర్మిత ప్రమాణంగా (S ప్రత్యయం), CMSH / DMSH రీడ్ స్విచ్లకు అనుకూలంగా ఉంటుంది |
1. ఇంటిగ్రేటెడ్ సైడ్ L-టైప్ రీసర్క్యులేటింగ్ బాల్ గైడ్ రైల్
వన్-పీస్ రైలు మరియు స్లయిడ్ క్యారేజ్ నిర్మాణం ఉన్నతమైన సూటిగా మరియు యాంటీ-రొటేషన్ ఖచ్చితత్వాన్ని అందిస్తుంది; అల్ట్రా-ఇరుకైన సన్నని శరీరం మొత్తం సంస్థాపన వెడల్పును బాగా తగ్గిస్తుంది.
2. యూనివర్సల్ 4-వే మౌంటు లేఅవుట్
మెయిన్ బాడీ యొక్క దిగువ, వైపు, ముందు మరియు వెనుక ముఖాలపై మౌంట్ ట్యాప్డ్ రంధ్రాలు; సంక్లిష్టమైన కాంపాక్ట్ పరికరాల లేఅవుట్కు సరిపోయేలా నాలుగు దిశల నుండి సౌకర్యవంతమైన ఫిక్సింగ్.
3. ఫ్లెక్సిబుల్ 3-వే ఎయిర్ పోర్ట్ కాన్ఫిగరేషన్
ఎయిర్ ఇన్లెట్/అవుట్లెట్ పోర్ట్లు వెనుక చివర, పార్శ్వ వైపు మరియు ముందు భాగంలో అందుబాటులో ఉంటాయి; చక్కగా మరియు చక్కనైన సర్క్యూట్ రూటింగ్ కోసం అత్యంత ఉచిత పైపింగ్ అమరిక.
4. ద్వంద్వ ఫిక్చర్ మౌంటు ఉపరితలాలు
స్లయిడ్ క్యారేజ్ యొక్క ఎగువ ఉపరితలం మరియు ముందు వైపు రెండింటిలోనూ టూలింగ్ మౌంటు కోసం ట్యాప్ చేసిన రంధ్రాలు; ఖచ్చితమైన జిగ్ పొజిషనింగ్కు హామీ ఇవ్వడానికి పైభాగంలో పిన్ రంధ్రాలను ఉంచడం.
5. ప్రీ-మెషిన్డ్ సెన్సార్ గ్రూవ్స్
సులభంగా ఇన్స్టాలేషన్ మరియు మాగ్నెటిక్ రీడ్ స్విచ్ల సర్దుబాటు పొజిషనింగ్ కోసం సిలిండర్ బాడీకి రెండు వైపులా ప్రామాణిక స్లైడింగ్ స్లాట్లు.
6. అంతర్నిర్మిత ఫ్లోటింగ్ జాయింట్
పిస్టన్ రాడ్ మరియు స్లయిడ్ క్యారేజ్ మధ్య ఫ్లోటింగ్ కనెక్షన్ పార్శ్వ సైడ్ లోడ్ ఒత్తిడిని తొలగిస్తుంది మరియు అంతర్గత పిస్టన్ అసెంబ్లీని విక్షేపం నష్టం నుండి రక్షిస్తుంది.

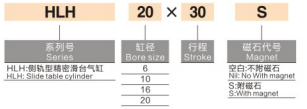

1. ఉదాహరణ: HLH16×30S
-- HLH: సైడ్ రైల్ సన్నని స్లయిడ్ సిలిండర్ కోసం సిరీస్ కోడ్
-- 16: సిలిండర్ బోర్ వ్యాసం (మిమీ)
-- 30: రేటెడ్ స్ట్రోక్ పొడవు (మిమీ)
-- S: అంతర్నిర్మిత శాశ్వత మాగ్నెటిక్ రింగ్ (ప్రామాణిక ఫ్యాక్టరీ కాన్ఫిగరేషన్)
| బోర్ (మి.మీ) |
ప్రభావవంతమైన ప్రాంతం (పుష్ / లాగండి, mm²) |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
6 |
పుష్:21.2 / లాగండి:28.3 |
4.2 / 5.7 |
8.5 / 11.3 |
12.7 / 17.0 |
14.8 / 19.8 |
|
10 |
పుష్:66.0 / పుల్:78.5 |
13.2 / 15.7 |
26.4 / 31.4 |
39.6 / 47.1 |
46.2 / 54.9 |
|
16 |
పుష్:157.1 / లాగండి:188.6 |
31.4 / 37.7 |
62.8 / 75.4 |
94.3 / 113.2 |
110.0 / 132.0 |
|
20 |
పుష్:245.4 / లాగండి:292.4 |
49.1 / 58.5 |
98.2 / 117.0 |
147.2 / 175.4 |
171.8 / 204.7 |
1. ఎంపిక కీ పాయింట్లు
-- స్థల పరిమితి ప్రాధాన్యత: ఇన్స్టాలేషన్ క్లియరెన్స్ చాలా పరిమితంగా ఉన్నప్పుడు HLHని ఎంచుకోండి, అల్ట్రా-సన్నని నారో స్లయిడ్ యాక్యుయేటర్ అవసరం.
-- లోడ్ లక్షణం: స్పష్టమైన ఎక్సెంట్రిక్ సైడ్ లోడ్, అధిక రిపీట్ పొజిషనింగ్ ఖచ్చితత్వం డిమాండ్ లేకుండా లైట్-డ్యూటీ రెసిప్రొకేటింగ్ మోషన్కు అనుకూలం.
-- HLQ సిరీస్తో పోలిక: HLH సన్నగా & స్పేస్ సేవింగ్; అధిక దృఢత్వం మరియు పెద్ద లోడ్ సామర్థ్యంతో HLQ జంట రైలు.
2. సాధారణ పారిశ్రామిక అప్లికేషన్ దృశ్యాలు
-- 3C ఎలక్ట్రానిక్స్ & సెమీకండక్టర్ తయారీ కోసం ఖచ్చితమైన అసెంబ్లీ పరికరాలు
-- మినీ ఆటోమేటెడ్ టెస్టింగ్ జిగ్లు మరియు తనిఖీ స్టేషన్లు
-- లైట్-డ్యూటీ ప్రెసిషన్ బిగింపు, నెట్టడం మరియు స్థాన యంత్రాంగాలు
-- ఇరుకైన కాంపాక్ట్ మెషినరీ లోపల ఇన్స్టాల్ చేయబడిన రెసిప్రొకేటింగ్ లైట్-లోడ్ మోషన్ యూనిట్లు
SOLH HLH అల్ట్రా-సన్నని వైపు L రైల్ లీనియర్ స్లయిడ్ సిలిండర్ రీసర్క్యులేటింగ్ బాల్ గైడ్ను స్వీకరిస్తుంది, అంతర్నిర్మిత మాగ్నెటిక్ రింగ్తో 4-వే మౌంటు మరియు 3-వే ఎయిర్ పోర్ట్ లేఅవుట్ను స్టాండర్డ్గా సపోర్ట్ చేస్తుంది, నారో-స్పేస్ ఆటోమ్ 3C మరియు సెమీకండక్టర్ ఎక్విప్మెంట్ కోసం ఆదర్శ కాంతి-లోడ్ ప్రెసిషన్ పొజిషనింగ్ న్యూమాటిక్ యాక్యుయేటర్.
