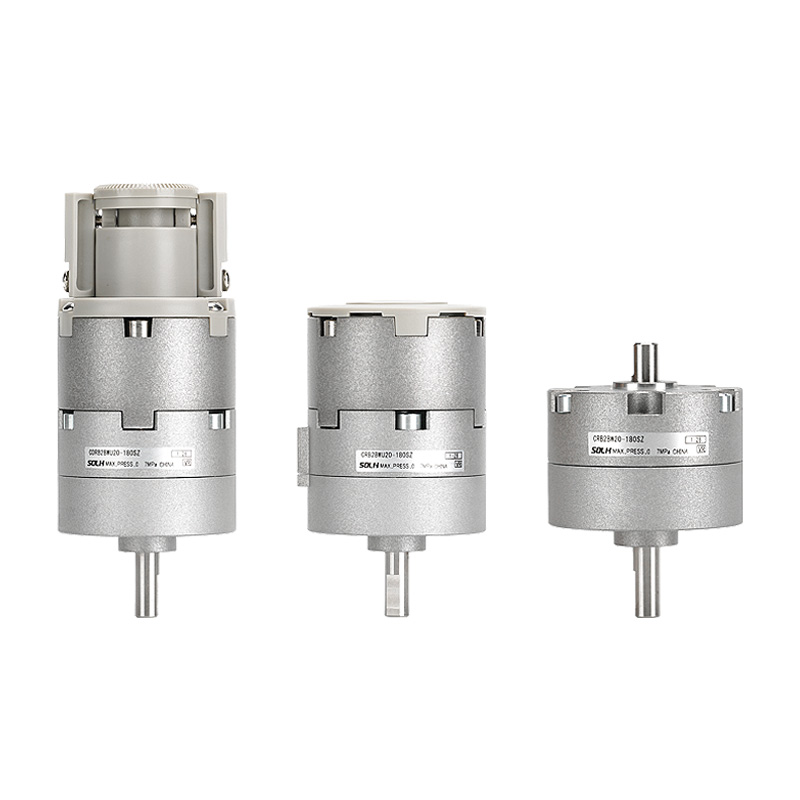

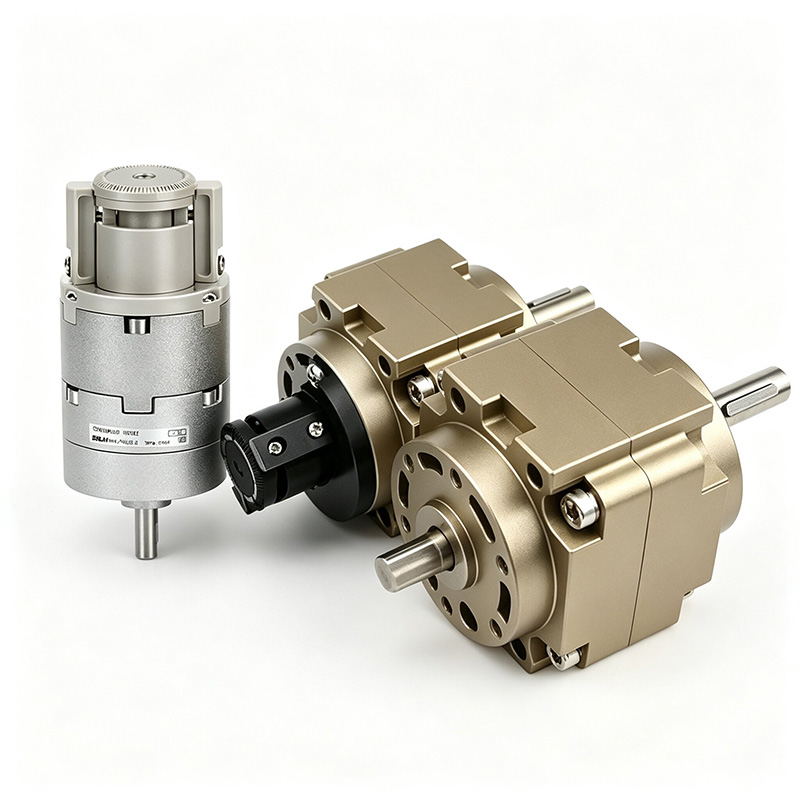

CRB1 / CRB2 సిరీస్ వాన్ టైప్ రోటరీ యాక్యుయేటర్ (SOLH మార్చుకోగలిగినది)
బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH
 |
 |
SOLH CRB1 మరియు CRB2 అనేవి సింగిల్/డబుల్ వ్యాన్ల ద్వారా నడిచే వేన్-రకం రోటరీ స్వింగ్ సిలిండర్లు. గేర్ మెషింగ్ క్లియరెన్స్ లేకుండా, అవి అల్ట్రా-కాంపాక్ట్ బాడీ, తక్కువ రోటరీ జడత్వం మరియు అల్ట్రా-ఫాస్ట్ ప్రతిస్పందనను కలిగి ఉంటాయి.
-- CRB2 (చిన్న సిరీస్): లైట్ లోడ్ & ఇరుకైన స్థలం కోసం బోర్ 10~40mm, కాంపాక్ట్ తేలికపాటి డిజైన్
-- CRB1 (పెద్ద సిరీస్): భారీ లోడ్ & అధిక టార్క్ కోసం బోర్ 50~100mm, ఉన్నతమైన ప్రభావ నిరోధకతతో పూర్తి బేరింగ్ మద్దతు
సింగిల్ వేన్ మాక్స్ స్వింగ్ యాంగిల్ 270°/280° వరకు, డబుల్ వేన్ గరిష్టంగా 90°/100°. ఫాస్ట్ రోటరీ ఫ్లిప్పింగ్, ఇండెక్సింగ్ మరియు పొజిషనింగ్ ఆటోమేషన్ స్టేషన్ల కోసం విస్తృతంగా ఉపయోగించబడుతుంది.
1. CRB2 స్మాల్ స్టాండర్డ్ సిరీస్
-- బోర్ పరిమాణాలు: 10, 15, 20, 30, 40 మిమీ
-- వేన్ ఎంపికలు: S సింగిల్ వేన్ / D డబుల్ వేన్
-- స్వింగ్ కోణం: సింగిల్ వేన్ 90°/180°/270°; డబుల్ వేన్ 90°/100°
-- కోర్ మెరిట్లు: అల్ట్రా కాంపాక్ట్, లైట్ వెయిట్, తక్కువ స్టార్టప్ ప్రెజర్, సైడ్/యాక్సియల్ డ్యూయల్ పోర్టింగ్, ఐచ్ఛిక యాంగిల్ అడ్జస్టర్ & మాగ్నెటిక్ స్విచ్
-- అప్లికేషన్స్: లైట్ లోడ్ హై-స్పీడ్ రొటేషన్, పరిమిత స్పేస్ పరికరాలు, 3C ఎలక్ట్రానిక్స్, ప్యాకేజింగ్, మినియేచర్ ఆటోమేషన్
2. CRB1 లార్జ్ హెవీ-డ్యూటీ సిరీస్
-- బోర్ పరిమాణాలు: 50, 63, 80, 100mm
-- వేన్ ఎంపికలు: S సింగిల్ వేన్ / D డబుల్ వేన్
-- స్వింగ్ కోణం: సింగిల్ వేన్ 90°/180°/270°/280°; డబుల్ వేన్ 90°/100°
-- కోర్ మెరిట్లు: అధిక అవుట్పుట్ టార్క్, హెవీ లోడ్ బేరింగ్, ఫుల్ బేరింగ్ సపోర్ట్, షాక్ రెసిస్టెంట్, సుదీర్ఘ సేవా జీవితకాలం
-- అప్లికేషన్స్: హెవీ వర్క్పీస్ ఫ్లిప్పింగ్, పెద్ద-స్కేల్ ఇండెక్సింగ్, హెవీ రోటరీ ఫిక్చర్లు, హెవీ ఇండస్ట్రీ అసెంబ్లీ లైన్లు
1. సాధారణ ప్రామాణిక పారామితులు
|
పారామీటర్ అంశం |
CRB2 (10~40 చిన్నది) |
CRB1 (50~100 పెద్దది) |
| ఆపరేషన్ మోడ్ |
ద్విపాత్రాభినయం |
ద్విపాత్రాభినయం |
| ఆపరేటింగ్ ప్రెజర్ రేంజ్ |
0.15~0.7MPa (CRB10:0.2~0.7MPa) |
0.15~1.0MPa |
| రుజువు పరీక్ష ఒత్తిడి |
1.05 MPa |
1.5 MPa |
| పరిసర ఉష్ణోగ్రత |
-10 ~ 60℃ (ఐసింగ్ లేదు) |
5 ~ 60℃ |
| లూబ్రికేషన్ |
చమురు రహిత స్వీయ కందెన |
చమురు రహిత స్వీయ కందెన |
| అంతర్నిర్మిత బఫర్ |
రబ్బరు బఫర్ (CRB10 మినహాయించి) |
అంతర్నిర్మిత రబ్బరు బఫర్ |
| మాగ్నెటిక్ స్విచ్ అనుకూలమైనది |
D-M9B / D-A93 (మోడల్ ప్రిఫిక్స్ CDRB2) |
D-M9B / D-A93 (మోడల్ ప్రిఫిక్స్ CDRB1) |
2. సైద్ధాంతిక అవుట్పుట్ టార్క్ @ 0.5MPa (కోర్ సెలక్షన్ ఇండెక్స్)
2.1 CRB2 టార్క్ టేబుల్
|
బోర్ మి.మీ |
సింగిల్ వేన్ S (N·m) |
డబుల్ వేన్ D (N·m) |
|
10 |
0.05 |
0.10 |
|
15 |
0.13 |
0.26 |
|
20 |
0.25 |
0.50 |
|
30 |
0.55 |
1.10 |
|
40 |
1.00 |
2.00 |
2.2 CRB1 టార్క్ టేబుల్
|
బోర్ మి.మీ |
సింగిల్ వేన్ S (N·m) |
డబుల్ వేన్ D (N·m) |
|
50 |
2.8 |
5.6 |
|
63 |
4.5 |
9.0 |
|
80 |
7.5 |
15.0 |
|
100 |
12.0 |
24.0 |
3 అనుమతించదగిన రేడియల్ & అక్షసంబంధ లోడ్ సూచన
-- CRB2-20: రేడియల్ 120N, యాక్సియల్ 80N
-- CRB1-50: రేడియల్ 245N, యాక్సియల్ 196N
-- CRB1-100: రేడియల్ 588N, యాక్సియల్ 490N
1. ప్రధాన భాగాలు: సిలిండర్ బాడీ, సింగిల్/డబుల్ రోటరీ వేన్, అవుట్పుట్ షాఫ్ట్, సీలింగ్ అసెంబ్లీ, ఎండ్ రబ్బర్ బఫర్, యాంగిల్ అడ్జస్ట్మెంట్ బోల్ట్లు
2. వర్కింగ్ లాజిక్: సెంట్రల్ షాఫ్ట్ చుట్టూ తిప్పడానికి వేన్ను నెట్టడానికి కంప్రెస్డ్ ఎయిర్ ఒక చాంబర్లోకి ప్రవేశిస్తుంది, అయితే ఛాంబర్ ఎగ్జాస్ట్లకు ఎదురుగా ఉంటుంది.
-- డబుల్ వేన్: టార్క్ రెట్టింపు, పరిమిత స్వింగ్ కోణం ≤100°
-- సింగిల్ వేన్: విస్తృత స్వింగ్ పరిధి 270° వరకు ఉంటుంది
3. ప్రత్యేక కోర్ ప్రయోజనాలు
-- గేర్ & ర్యాక్ స్ట్రక్చర్ లేదు, జీరో బ్యాక్లాష్, ఇంపాక్ట్ వైబ్రేషన్ లేకుండా మృదువైన సైలెంట్ రొటేషన్
-- అల్ట్రా కాంపాక్ట్ అవుట్లైన్, తక్కువ భ్రమణ జడత్వం, అతి-వేగవంతమైన ప్రతిస్పందన (90° భ్రమణ <0.1సె)
-- షాఫ్ట్ ద్వారా ఐచ్ఛిక ఖాళీ, అంతర్గత గొట్టాలు & వైరింగ్ రూటింగ్ కోసం సౌకర్యవంతంగా ఉంటుంది
-- స్ట్రోక్ పరిమితి కోసం డ్యూయల్ ఎండ్ ఫైన్-ట్యూన్ బోల్ట్లు; సింగిల్ వేన్ సర్దుబాటు 0~270°, డబుల్ వేన్ 0~90°

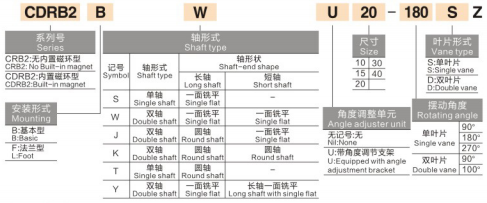

1. CRB2 మోడల్ ఉదాహరణ: CRB2BW20-180SZ
-- CRB2 = స్మాల్ వేన్ రోటరీ యాక్యుయేటర్ సిరీస్
-- B = బేసిక్ ఫ్లాంజ్ మౌంట్; L = ఫుట్ బ్రాకెట్ మౌంట్
-- W = డబుల్ పొడిగించిన షాఫ్ట్; blank = ఒకే షాఫ్ట్
-- 20 = బోర్ పరిమాణం (10/15/20/30/40)
-- 180 = స్వింగ్ కోణం (90/180/270)
-- S = Single vane; D = డబుల్ వేన్
-- Z = కోణ సర్దుబాటు యూనిట్తో అమర్చబడింది; blank = సర్దుబాటు లేని ప్రమాణము
ఉపసర్గ CDRB2 = మాగ్నెటిక్ స్విచ్ ఇన్స్టాలేషన్ కోసం అంతర్నిర్మిత మాగ్నెటిక్ రింగ్

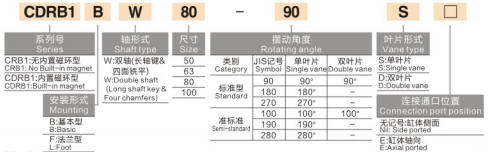

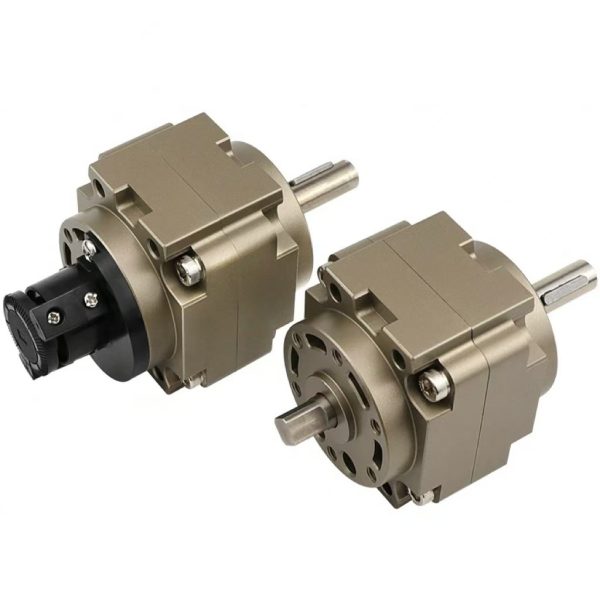

2. CRB1 మోడల్ ఉదాహరణ: CRB1BW50-90D
-- CRB1 = పెద్ద హెవీ-డ్యూటీ వేన్ రోటరీ సిరీస్
-- B = ప్రాథమిక మౌంట్; W = డబుల్ షాఫ్ట్
-- 50 = బోర్ పరిమాణం (50/63/80/100)
-- 90 = స్వింగ్ కోణం (90/180/270/280)
-- D = డబుల్ వేన్; S = సింగిల్ వేన్
ఉపసర్గ CDRB1 = మాగ్నెటిక్ రింగ్ ఇంటిగ్రేటెడ్ మోడల్
1. ఎంపిక ప్రాధాన్యత నియమాలు
-- టార్క్ & డైమెన్షన్ స్ప్లిట్: లైట్ లోడ్ ఇరుకైన స్థలం → CRB2 (10~40); హెవీ హై టార్క్ రొటేషన్ → CRB1 (50~100)
-- స్వింగ్ యాంగిల్ అవసరం: 90° కంటే ఎక్కువ భ్రమణం → సింగిల్ వేన్ S; 90° లోపల గరిష్ట టార్క్ → డబుల్ వేన్ D
-- ప్రెసిషన్ & స్పీడ్ ట్రేడ్-ఆఫ్: వేన్ టైప్ జీరో బ్యాక్లాష్, రిపీట్ పొజిషనింగ్ ±0.1°, హై-స్పీడ్ లైట్-డ్యూటీకి అనువైనది; హెవీ హై-ప్రెసిషన్ బేరింగ్ లోడ్ MSQ ర్యాక్-పినియన్ రోటరీ టేబుల్ని ఇష్టపడుతుంది
-- ఫంక్షన్ ఎంపికలు: ఫైన్ యాంగిల్ పరిమితి అవసరం – Z కోణం సర్దుబాటు యూనిట్ ప్రత్యయం ఎంచుకోండి; PLC పొజిషన్ ఫీడ్బ్యాక్ అవసరం - CDRB మాగ్నెటిక్ ఇంటిగ్రేటెడ్ మోడల్ని ఎంచుకోండి
2. సాధారణ అప్లికేషన్ దృశ్యాలు
-- లైట్-డ్యూటీ లైన్లు: ఎలక్ట్రానిక్ కాంపోనెంట్ ఫ్లిప్పింగ్, లేబుల్ రొటేటింగ్, బాటిల్ క్యాప్ బిగించడం, మినియేచర్ మెటీరియల్ సార్టింగ్
-- హెవీ-డ్యూటీ స్టేషన్లు: పెద్ద వర్క్పీస్ 90°/180° టర్నోవర్, అసెంబ్లీ లైన్ ఇండెక్సింగ్, హెవీ రోటరీ బిగింపు ఫిక్చర్లు
-- సాధారణ పరిశ్రమలు: ప్యాకేజింగ్, ప్రింటింగ్, ఫుడ్ ప్రాసెసింగ్ పూర్తి ఆటోమేటిక్ రోటరీ పొజిషనింగ్ స్టేషన్లు
|
పోలిక అంశం |
CRB1 / CRB2 వేన్ రకం రోటరీ సిలిండర్ |
MSQ ర్యాక్ & పినియన్ రోటరీ టేబుల్ |
| డ్రైవ్ నిర్మాణం |
సింగిల్/డబుల్ వేన్ డైరెక్ట్ డ్రైవ్, జీరో బ్యాక్లాష్ |
డ్యూయల్ పిస్టన్ ర్యాక్ & పినియన్ గేర్ ట్రాన్స్మిషన్ |
| అవుట్పుట్ టార్క్ రేంజ్ |
చిన్న నుండి మధ్యస్థం (CRB1 గరిష్టంగా 24N·m) |
చాలా పెద్దది (MSQ200 గరిష్టంగా 36N·m) |
| మాక్స్ స్వింగ్ యాంగిల్ |
270° వరకు ఒకే వేన్ |
నిరంతరం సర్దుబాటు 0~190° |
| స్థానం పునరావృతం |
±0.1° కోణీయ పునరావృతం |
అల్ట్రా హై లీనియర్ పొజిషనింగ్ ±0.01mm |
| బేరింగ్ లోడ్ కెపాసిటీ |
బలహీనమైన రేడియల్ & అక్షసంబంధ బేరింగ్ పరిమితి |
సుపీరియర్ రేడియల్, యాక్సియల్ & బెండింగ్ మూమెంట్ రెసిస్టెన్స్ |
| భ్రమణ లక్షణం |
తక్కువ జడత్వం, అల్ట్రా ఫాస్ట్ రోటరీ వేగం |
స్థిరమైన మీడియం-హై స్పీడ్ హెవీ లోడ్ రొటేషన్ |
| ఉత్తమ ఫిట్ దృశ్యం |
హై-స్పీడ్ లైట్ లోడ్, పెద్ద స్వింగ్ యాంగిల్, కాంపాక్ట్ ఇన్స్టాలేషన్ |
హెవీ లోడ్ ప్రెసిషన్ పొజిషనింగ్, టేబుల్పై డైరెక్ట్ ఫిక్చర్ మౌంటు |
సారాంశంSOLH CRB2 స్మాల్ లైట్-డ్యూటీ మరియు CRB1 హెవీ-డ్యూటీ వేన్-టైప్ రోటరీ యాక్యుయేటర్లు జీరో-బ్యాక్లాష్ సింగిల్/డబుల్ వేన్ డ్రైవ్ను ఐచ్ఛిక యాంగిల్ అడ్జస్టర్ మరియు మాగ్నెటిక్ స్విచ్ వేరియంట్ CDRBతో అడాప్ట్ చేస్తాయి, ఇందులో 0.05~24N·m టార్క్లో పర్ఫెక్ట్ రోటింగ్, ఫర్ఫెక్ట్ టార్క్ కోసం 0.05~24N·m పర్ఫెక్ట్గా తక్కువ జడత్వ భ్రమణాన్ని కలిగి ఉంటుంది. ఎలక్ట్రానిక్స్, ప్యాకేజింగ్ మరియు హెవీ అసెంబ్లీ ఆటోమేషన్ లైన్లలో బిగింపు.
