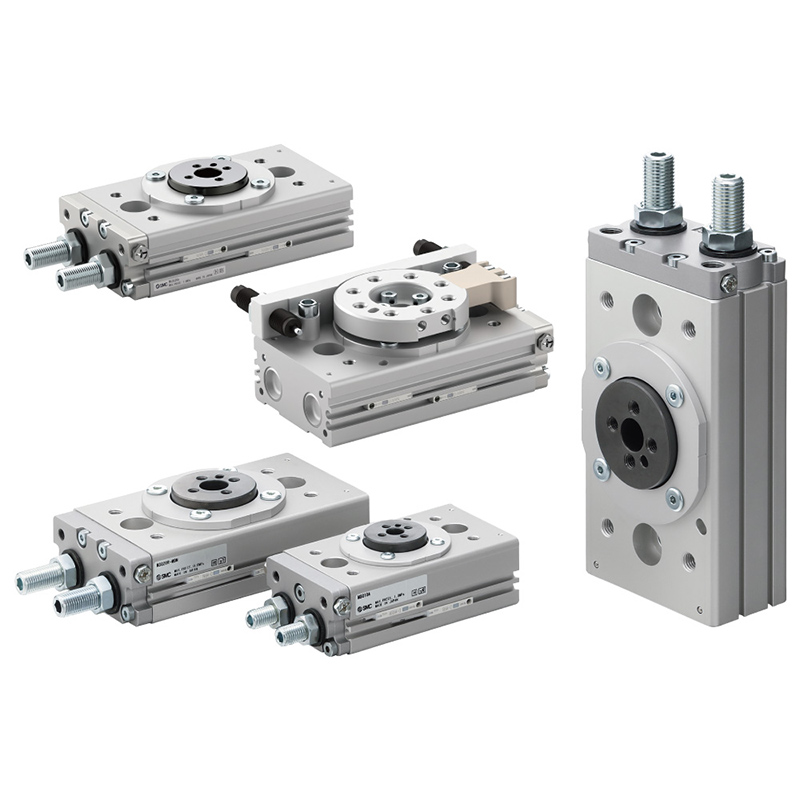

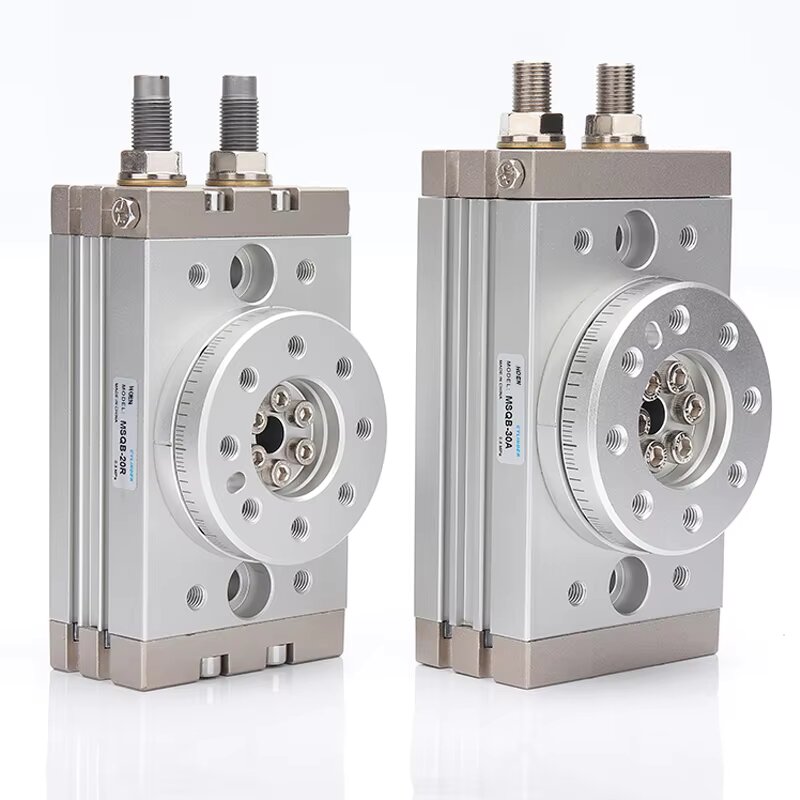

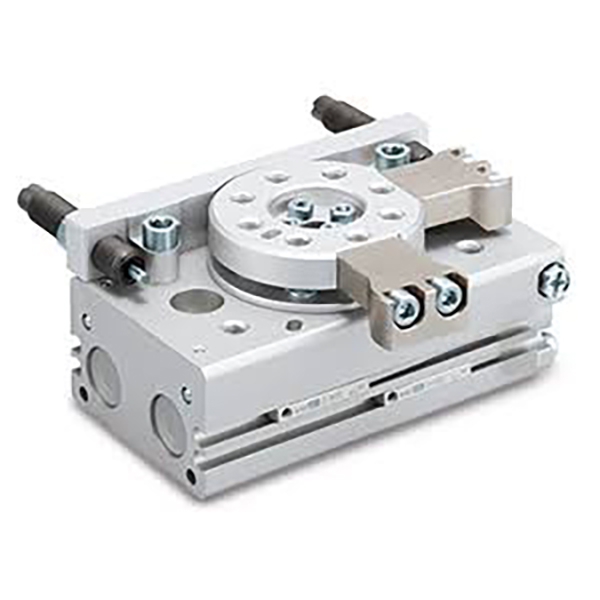

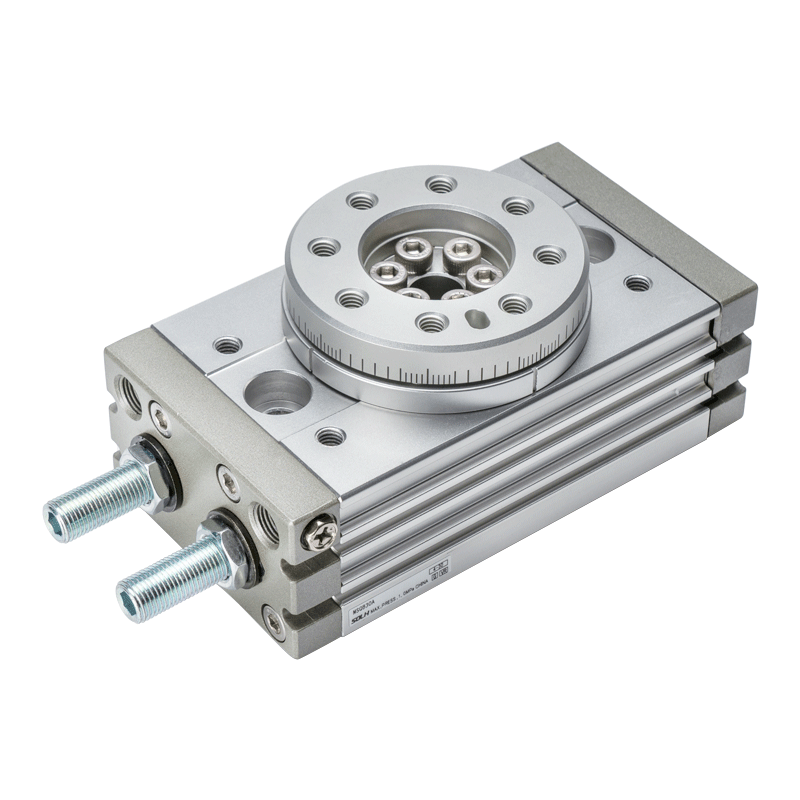

MSQ సిరీస్ ర్యాక్ & పినియన్ రోటరీ యాక్యుయేటర్ టేబుల్ (SOLH రిచ్ టెక్నాలజీ)

బ్రాండ్:రిచ్ టెక్నాలజీ ద్వారా SOLH

ఉత్పత్తి అవలోకనం

     SOLH MSQ సిరీస్ డ్యూయల్ పిస్టన్ సిమెట్రిక్ ర్యాక్ & పినియన్ డ్రైవింగ్ స్ట్రక్చర్‌ను స్వీకరించింది, రెండు ఉప-సిరీస్‌లుగా విభజించబడింది: MSQB స్టాండర్డ్ గ్రేడ్ మరియు MSQA హై ప్రెసిషన్ గ్రేడ్. ఇది 0 ~ 190° నుండి నిరంతరం సర్దుబాటు చేయగల స్వింగ్ యాంగిల్ త్రూ హోల్, స్వింగ్ యాంగిల్‌తో సమీకృత వృత్తాకార మౌంటు టేబుల్‌ని కలిగి ఉంటుంది.

సిమెట్రిక్ డ్యూయల్ పిస్టన్ ర్యాక్-పినియన్ 3~4 రెట్లు పెద్ద అవుట్‌పుట్ టార్క్ మరియు వేన్-టైప్ CRQ రోటరీ సిలిండర్‌లతో పోలిస్తే ఉన్నతమైన రేడియల్/యాక్సియల్ లోడ్ సామర్థ్యాన్ని అందిస్తుంది. రెండు షాక్ శోషణ ఎంపికలు అందుబాటులో ఉన్నాయి: అంతర్నిర్మిత రబ్బరు బఫర్ లేదా ఇంటిగ్రేటెడ్ హైడ్రాలిక్ బఫర్. డ్యూయల్ ఎయిర్ పోర్ట్ లేఅవుట్ (ముగింపు ముఖం / వైపు ముందు) గొట్టాల లేఅవుట్‌ను సులభతరం చేస్తుంది; రోటరీ పొజిషన్ సిగ్నల్ ఫీడ్‌బ్యాక్ కోసం అనుకూలమైన మాగ్నెటిక్ రీడ్ స్విచ్‌లు. ఆటోమేటెడ్ ఇండెక్సింగ్, వర్క్‌పీస్ ఫ్లిప్పింగ్ మరియు ప్రెసిషన్ పొజిషనింగ్ స్టేషన్‌ల కోసం విస్తృతంగా ఉపయోగించబడుతుంది.

శ్రేణి వర్గీకరణ & ఎంపిక పట్టిక (ఖచ్చితమైన + బఫర్ సరిపోలిక)

మోడల్ కోడింగ్ నియమాలను పూర్తి చేయండి

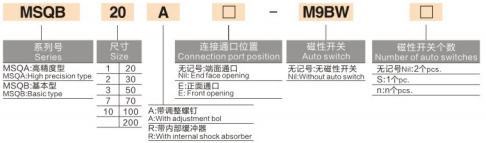

  1. కోడింగ్ రూల్ 1: MSQB20A-□-M9BW-□

     ఉదాహరణ: MSQB20A-M9BW

     -- MSQB / MSQA: సిరీస్ ఐడెంటిఫైయర్

        MSQB = ప్రామాణిక ప్రాథమిక సిరీస్; MSQA = హై ప్రెసిషన్ ప్రెసిషన్ సిరీస్

     -- 20: ఫ్రేమ్ పరిమాణం (అందుబాటులో ఉంది: 10 / 20 / 30 / 50 / 70 / 100 / 200)

     -- A / R: యాంగిల్ సర్దుబాటు & బఫర్ కోడ్

        A = ద్వంద్వ ముగింపు కోణం సర్దుబాటు మరలు; R = అంతర్నిర్మిత హైడ్రాలిక్ షాక్ శోషక; no suffix = రబ్బరు బఫర్ మాత్రమే

     -- మధ్య పెట్టె: ఎయిర్ పోర్ట్ స్థానం

        ఖాళీ = ఎండ్ ఫేస్ ఎయిర్ పోర్టులు; E = సైడ్ ఫ్రంట్ ఎయిర్ పోర్టులు

     -- M9BW: మాగ్నెటిక్ స్విచ్ మోడల్

        ఖాళీ = అయస్కాంత స్విచ్ లేకుండా; M9BW / M9BL యూనివర్సల్ రీడ్ సెన్సార్ అనుకూలమైనది

     -- చివరి పెట్టె: మాగ్నెటిక్ స్విచ్ పరిమాణం

        ఖాళీ = ప్రామాణిక 2 pcs; S = ఒకే ముక్క; కస్టమ్ ఫిగర్ = అనుకూలీకరించిన పరిమాణం

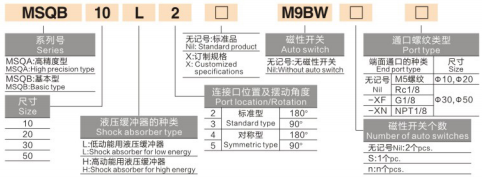

  2. కోడింగ్ రూల్ 2: MSQB10L2-□-M9BW-□-□

     ఉదాహరణ: MSQB10L2-M9BW

     -- MSQB: ప్రామాణిక సిరీస్; ఫ్రేమ్ పరిమాణం 10/20/30/50

     -- L / H: హైడ్రాలిక్ బఫర్ కైనెటిక్ ఎనర్జీ గ్రేడ్ (R హైడ్రాలిక్ వెర్షన్ కోసం మాత్రమే)

        L = తక్కువ గతిశక్తి హైడ్రాలిక్ బఫర్; H = అధిక గతిశక్తి హైడ్రాలిక్ బఫర్

     -- అంకెల 2/3/4/5: స్థిర స్వింగ్ యాంగిల్ స్పెసిఫికేషన్

        2 = ప్రామాణిక 180°; 3 = 90°; 4 = సిమెట్రిక్ 180°; 5 = సిమెట్రిక్ 90°

     -- మధ్య పెట్టె: అనుకూల మార్కింగ్ X, ఖాళీ = ప్రామాణిక స్టాక్ మోడల్

     -- M9BW: మాగ్నెటిక్ స్విచ్, ఖాళీ = సెన్సార్ అమర్చబడలేదు

     -- చివరి పెట్టె: మాగ్నెటిక్ స్విచ్ పరిమాణం; ఖాళీ=2pcs, S=1pc

     -- చివరి పెట్టె: ఎయిర్ పోర్ట్ థ్రెడ్ స్పెసిఫికేషన్

        ఖాళీ = M5 థ్రెడ్ (పరిమాణం 10/20 కోసం మాత్రమే); XF = G1/8; XN = NPT1/8 అమెరికన్ థ్రెడ్

కోర్ స్ట్రక్చరల్ అడ్వాంటేజెస్

  1. సిమెట్రిక్ డ్యూయల్ పిస్టన్ ర్యాక్ & పినియన్ డ్రైవ్

     -- డ్యూయల్ సింక్రోనస్ పిస్టన్‌లు గేర్‌ను సింక్రోనస్‌గా పుష్ చేస్తాయి, ఏకపక్ష ఎదురుదెబ్బను తొలగిస్తాయి; జీరో రొటేషన్ జిట్టర్‌తో ఏకరీతి టార్క్ అవుట్‌పుట్, సింగిల్-పిస్టన్ వేన్ సిలిండర్‌ల కంటే చాలా ఎక్కువ లోడ్ సామర్థ్యం.

  2. లొకేటింగ్ పిన్ హోల్స్‌తో ఇంటిగ్రేటెడ్ రోటరీ టేబుల్

     -- టేబుల్ ప్రీ-మెషిన్డ్ పొజిషనింగ్ పిన్ హోల్స్ మరియు డైరెక్ట్ జిగ్/వర్క్‌పీస్ లాకింగ్, సులభమైన అలైన్‌మెంట్ మరియు అధిక సమగ్ర దృఢత్వం కోసం స్టాండర్డ్ మౌంటు ట్యాప్డ్ హోల్స్. సెంట్రల్ హాలో త్రూ హోల్ (φ6~φ24) గాలి గొట్టాలు మరియు సెన్సార్ వైరింగ్ మధ్య, చక్కగా అంతర్గత మెషీన్ లేఅవుట్ గుండా వెళ్ళడానికి అనుమతిస్తుంది.

  3. డ్యూయల్ ఎయిర్ పోర్ట్ లేఅవుట్

     -- రెండు పైపింగ్ ఎంపికలు: ఎండ్ ఫేస్ ఎయిర్ ఇన్‌లెట్ లేదా సైడ్ ఫ్రంట్ E-టైప్ పోర్ట్, మెకానికల్ జోక్యం లేకుండా కాంపాక్ట్ పరిమిత పరికరాల కోసం ఫ్లెక్సిబుల్ ట్యూబ్ రూటింగ్.

  4. ఇండిపెండెంట్ డ్యూయల్-ఎండ్ యాంగిల్ అడ్జస్ట్‌మెంట్ స్క్రూలు (ప్రత్యయం A)

     -- సవ్యదిశలో మరియు అపసవ్య దిశలో స్ట్రోక్‌ను స్వతంత్రంగా పరిమితం చేయడానికి రెండు చివర్లలో ప్రత్యేక పరిమితి స్క్రూలు; స్వింగ్ పరిధిని 0~190°లోపు అనంతంగా సర్దుబాటు చేయవచ్చు, ఫ్యాక్టరీ డిఫాల్ట్ 190°కి ప్రీసెట్ చేయబడింది.

  5. రెండు ఐచ్ఛిక షాక్ అబ్సార్ప్షన్ సిస్టమ్స్

     -- స్టాండర్డ్ వెర్షన్: తక్కువ-స్పీడ్ లైట్ లోడ్ కింద నాయిస్ తగ్గింపు కోసం డ్యూయల్-ఎండ్ రబ్బర్ బంప్ బఫర్

     -- -R హైడ్రాలిక్ బఫర్ వెర్షన్: ఇంటిగ్రేటెడ్ ఆయిల్ షాక్ అబ్జార్బర్ (L తక్కువ కైనటిక్ / హెచ్ హై కైనటిక్ గ్రేడ్‌లు) అధిక వేగంతో భారీ ప్రభావాన్ని గ్రహిస్తుంది, స్టాప్ వైబ్రేషన్‌ను తగ్గిస్తుంది మరియు ఫిక్చర్‌లు & వర్క్‌పీస్‌లను రక్షిస్తుంది

  6. అయస్కాంత స్థానం అభిప్రాయం అనుకూలమైనది

     -- సిలిండర్ బాడీ లోపల అంతర్నిర్మిత శాశ్వత మాగ్నెటిక్ రింగ్, ఆటోమేటిక్ ఇంటర్‌లాక్ లాజిక్ కోసం PLCకి 0°/90°/180° ఇన్-ప్లేస్ సిగ్నల్‌లను ప్రసారం చేయడానికి M9BW / M9BL రీడ్ స్విచ్‌లకు అనుకూలంగా ఉంటుంది.

  7. MSQA కోసం ప్రెసిషన్ బాల్ బేరింగ్ మద్దతు

     -- MSQA హై-ప్రెసిషన్ మోడల్ క్లాస్ ప్రెసిషన్ బాల్ బేరింగ్ అసెంబ్లీని స్వీకరిస్తుంది; రేడియల్ & యాక్సియల్ రనౌట్ ≤0.01mm, రిపీట్ పొజిషనింగ్ ఖచ్చితత్వం ±0.01mm. MSQB ప్రాథమిక వెర్షన్ సాధారణ ఆటోమేషన్ పొజిషనింగ్ అవసరాలను తీరుస్తుంది.

యూనివర్సల్ స్టాండర్డ్ టెక్నికల్ స్పెసిఫికేషన్స్

  1. డ్రైవ్ మోడ్: డబుల్ యాక్టింగ్ డ్యూయల్ పిస్టన్ ర్యాక్ & పినియన్

  2. ఆపరేటింగ్ ప్రెజర్ రేంజ్

    -- రబ్బరు బఫర్ రకం: 0.1~1.0 MPa

     -- -R హైడ్రాలిక్ బఫర్ రకం: 0.1~0.6 MPa

  3. ప్రూఫ్ టెస్ట్ ప్రెజర్: 1.05 MPa

  4. పరిసర ఉష్ణోగ్రత: 0~60℃ (ఎయిర్ సర్క్యూట్ లోపల మంచు ఉండదు)

  5. సర్దుబాటు చేయగల స్వింగ్ పరిధి: 0~190° అనంతంగా సర్దుబాటు చేయగలిగినది, ఫ్యాక్టరీ ప్రీసెట్ 190°; స్థిర కోణం 90° / 180° ఐచ్ఛికం

  6. లూబ్రికేషన్: ఫ్యాక్టరీలో ముందుగా నింపిన లాంగ్-లైఫ్ గ్రీజు, లూబ్రికేషన్-ఫ్రీ డిజైన్ ఆయిల్-ఫ్రీ క్లీన్ డ్రై ఎయిర్‌కు అనుకూలంగా ఉంటుంది

  7. వర్తించే మీడియం: ఫిల్టర్డ్ డ్రై కంప్రెస్డ్ ఎయిర్ (≥40μm ఫిల్ట్రేషన్ ఖచ్చితత్వం)

టార్క్ & లోడ్ బేరింగ్ కెపాసిటీ టేబుల్ (0.5MPa సరఫరా గాలి)

బఫర్ మ్యాక్స్ కైనెటిక్ ఎనర్జీ కంపారిజన్ టేబుల్

మోడల్ ఎంపిక నియమాలను పూర్తి చేయండి

  1. ప్రెసిషన్ గ్రేడ్ ఎంపిక

     -- చిప్ పొజిషనింగ్, PCB ఆప్టికల్ ఇన్‌స్పెక్షన్, ప్రెసిషన్ అసెంబ్లీ → MSQA హై ప్రెసిషన్ సిరీస్

     -- జనరల్ వర్క్‌పీస్ ఫ్లిప్పింగ్, మెటీరియల్ డైవర్టింగ్ & సార్టింగ్ → MSQB స్టాండర్డ్ బేసిక్ సిరీస్

  2. బఫర్ మ్యాచింగ్ రూల్

     -- తక్కువ వేగం కాంతి లోడ్, ధర నియంత్రణ: నాన్-R రబ్బర్ బఫర్ మోడల్

     -- హై-ఫ్రీక్వెన్సీ ఫాస్ట్ సైకిల్, హెవీ వర్క్‌పీస్ ప్రభావం: -R హైడ్రాలిక్ బఫర్‌ని ఎంచుకోండి; తేలికపాటి ప్రభావం L గ్రేడ్, భారీ ప్రభావం H గ్రేడ్

  3. స్వింగ్ యాంగిల్ ఎంపిక

     -- 90° ఫ్లిప్పింగ్ లోడ్/అన్‌లోడ్: ప్రత్యయం 3 / 5

     -- 180° రెసిప్రొకేటింగ్ ఇండెక్సింగ్, ద్విపార్శ్వ గుర్తింపు: ప్రత్యయం 2/4

     -- కస్టమ్ ఏకపక్ష పరిమిత స్వింగ్ పరిధి: సర్దుబాటు స్క్రూతో యూనివర్సల్ మోడల్

  4. ఎయిర్ పోర్ట్ లేఅవుట్

     -- కాంపాక్ట్ పరిమిత అంతర్గత మెషిన్ స్పేస్: E సైడ్ ఫ్రంట్ పోర్ట్ వెర్షన్

     -- ప్రామాణిక బాహ్య బహిర్గత పైపింగ్: డిఫాల్ట్ ఎండ్ ఫేస్ పోర్ట్

  5. స్థానం సిగ్నల్ అభిప్రాయం

     -- PLC ఇంటర్‌లాక్ కోసం ఇన్-ప్లేస్ సిగ్నల్ అవసరం: M9BW మాగ్నెటిక్ స్విచ్‌లను అమర్చండి (2pcs స్టాండర్డ్); సింగిల్-సైడ్ డిటెక్షన్ మాత్రమే S సింగిల్ స్విచ్‌ని ఎంచుకోండి

  6. థ్రెడ్ స్పెసిఫికేషన్

     -- పరిమాణం 10 / 20 చిన్న ఫ్రేమ్‌లు డిఫాల్ట్ M5 థ్రెడ్; మధ్యస్థ-పెద్ద 30/50 ఐచ్ఛిక G1/8 (XF), NPT1/8 (XN) అమెరికన్ థ్రెడ్

సాధారణ పారిశ్రామిక అప్లికేషన్ దృశ్యాలు

     -- 3C ఎలక్ట్రానిక్స్ ప్రెసిషన్ ఆటోమేషన్: చిప్ రోటరీ పొజిషనింగ్, PCB మల్టీ-యాంగిల్ ఆప్టికల్ ఇన్‌స్పెక్షన్, మైక్రో-కాంపోనెంట్ ఇండెక్సింగ్ అసెంబ్లీ

     -- ప్యాకేజింగ్ ప్రొడక్షన్ లైన్లు: బాటిల్ క్యాపింగ్ స్టేషన్లు, కార్టన్ 90° దిశ మార్పు, రోటరీ లేబుల్ అటాచ్ చేయడం

     -- మెషిన్ టూల్ ఫిక్స్చర్స్: వర్క్‌పీస్ ఫ్లిప్పింగ్, స్టాంపింగ్ జిగ్ ఇండెక్సింగ్ పొజిషనింగ్

     -- లాజిస్టిక్ సార్టింగ్ ఎక్విప్‌మెంట్: మెటీరియల్ డైవర్టింగ్, పైప్‌లైన్ రోటరీ స్టాప్ మెకానిజం

     -- మినీ మానిప్యులేటర్‌ల ఎండ్ ఎఫెక్టర్: రోబోట్ జాయింట్ రొటేషన్, వాక్యూమ్ చక్ పిక్-అండ్-ప్లేస్ ఫ్లిప్పింగ్

     -- ప్రెసిషన్ టెస్టింగ్ ఎక్విప్‌మెంట్: విజన్ ఇన్‌స్పెక్షన్ రోటరీ టేబుల్, మల్టీ-యాంగిల్ ఎయిర్ టైట్‌నెస్ టెస్ట్ జిగ్

సపోర్టింగ్ న్యూమాటిక్ సర్క్యూట్ మ్యాచింగ్ సొల్యూషన్స్

  1. ప్రామాణిక జనరల్ సర్క్యూట్

     -- AFC ఎయిర్ సోర్స్ టూ-పాయింట్ కాంబినేషన్ → 4V210 5/2 సోలనోయిడ్ వాల్వ్ → PU ఎయిర్ ట్యూబింగ్ → MSQ రోటరీ టేబుల్ (M9BW మాగ్నెటిక్ స్విచ్ PLCకి వైర్ చేయబడింది)

  2. పేలుడు ప్రూఫ్ వర్క్‌షాప్ సర్క్యూట్

     -- పేలుడు ప్రూఫ్ ఎయిర్ సోర్స్ ట్రీట్‌మెంట్ యూనిట్ → 50-VFE పేలుడు ప్రూఫ్ 5-వే సోలనోయిడ్ వాల్వ్ → PU ఫ్లెక్సిబుల్ హోస్ → ప్రమాదకర వాతావరణం కోసం MSQB/MSQA రోటరీ సిలిండర్

  3. మినీ ప్రెసిషన్ మైక్రో స్టేషన్

     --AC1500 మినీ ఎయిర్ రెగ్యులేటర్ ఫిల్టర్ → 3V సిరీస్ 3/2 సోలనోయిడ్ వాల్వ్ → PU4 సన్నని గొట్టాలు → MSQ10 / MSQ20 చిన్న రోటరీ టేబుల్

ఒక వాక్య సారాంశం

     SOLH MSQ డ్యూయల్ పిస్టన్ ర్యాక్ & పినియన్ రోటరీ టేబుల్ MSQB స్టాండర్డ్ మరియు MSQA హై ప్రెసిషన్ గ్రేడ్‌లుగా విభజించబడింది, 0~190° అడ్జస్టబుల్ స్వింగ్, డ్యూయల్ రబ్బర్/హైడ్రాలిక్ షాక్ అబ్జార్ప్షన్, డ్యూయల్ ఎండ్/సైడ్ ఎయిర్ పోర్ట్ లేఅవుట్ మరియు సెంట్రల్ హాలో వైరింగ్ హోల్ కంటే ఎక్కువ 3~4x డెలివరీ, సెంట్రల్ హాలో వైరింగ్ హోల్ వంటి వాటికి మద్దతు ఇస్తుంది. ఎలక్ట్రానిక్స్, ప్యాకేజింగ్, మెషిన్ టూల్ మరియు టెస్టింగ్ ఆటోమేషన్ లైన్ల కోసం యూనివర్సల్ రోటరీ ఇండెక్సింగ్ యాక్యుయేటర్.
