బ్రాండ్:రిచ్ టెక్నాలజీ ద్వారా SOLH

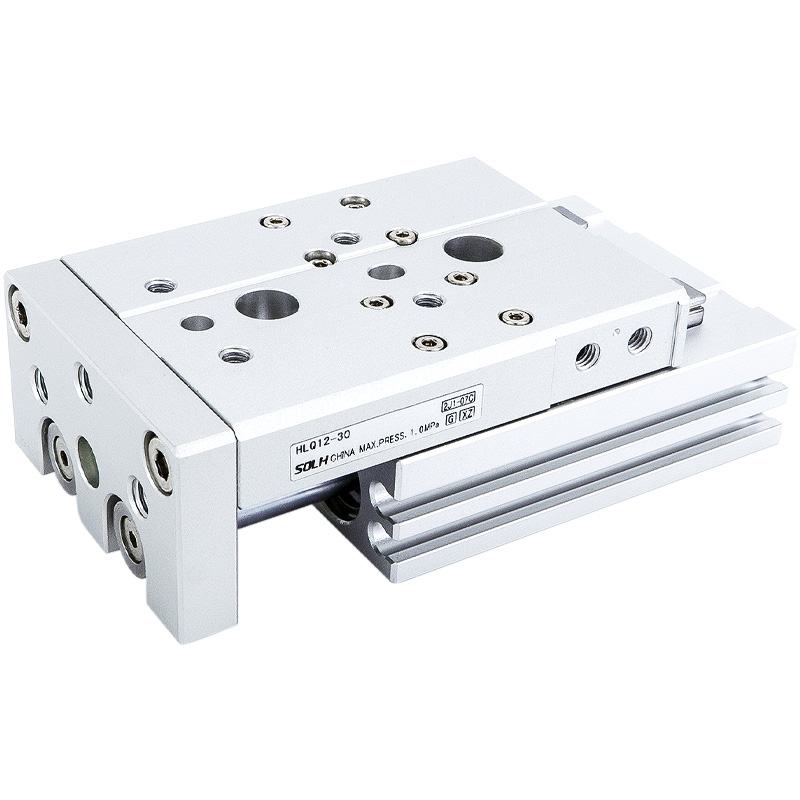

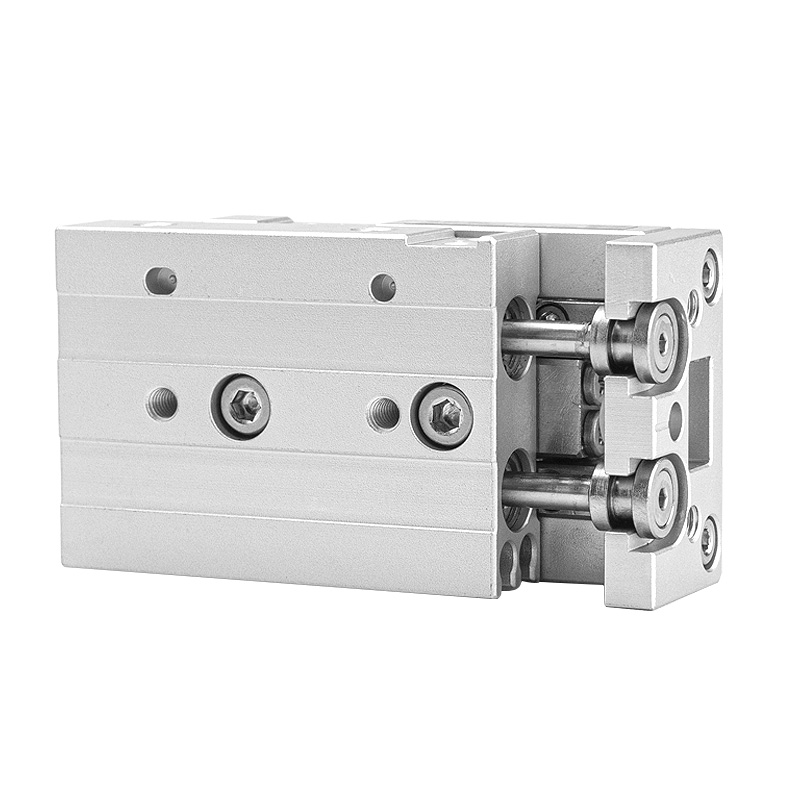

SOLH HLQ / HLQL ట్విన్-షాఫ్ట్ ప్రెసిషన్ స్లయిడ్ సిలిండర్ రీసర్క్యులేటింగ్ బాల్ లీనియర్ గైడ్ కోర్ స్ట్రక్చర్ను స్వీకరిస్తుంది, ఆటోమేటెడ్ పరికరాల కోసం అధిక-ఖచ్చితమైన, హై-రిజిడిటీ స్మూత్ లీనియర్ రెసిప్రొకేటింగ్ మోషన్ను అందిస్తుంది. రెండు వేరియంట్లు వరుసగా లైట్-మీడియం మరియు హెవీ ఎక్సెంట్రిక్ లోడ్ వర్కింగ్ కండిషన్లను కవర్ చేస్తాయి.
-- HLQ ప్రామాణిక రకం: సిలిండర్ బాడీ స్లయిడ్ యూనిట్ వైపు అమర్చబడింది, కాంపాక్ట్ మొత్తం వెడల్పు
-- HLQL సిమెట్రికల్ టైప్: సెంటర్డ్ సిలిండర్ + డ్యూయల్ సిమెట్రిక్ గైడ్ రైల్స్, అల్ట్రా-హై రిజిడిటీ & యాంటీ డిఫెక్షన్ కెపాసిటీ
-- గైడింగ్ స్ట్రక్చర్: రీసర్క్యులేటింగ్ బాల్ లీనియర్ గైడ్; బోర్ 6/8 కోసం సింగిల్ రైలు, బోర్ ≥12 కోసం ద్వంద్వ సమాంతర పట్టాలు
-- ఆపరేషన్ మోడ్: డబుల్ యాక్టింగ్ రెసిప్రొకేటింగ్ మోషన్
-- వర్తించే మీడియం: వడపోత ఖచ్చితత్వంతో సంపీడన గాలి ≥40μm
|
పారామీటర్ అంశం |
స్పెసిఫికేషన్ వివరాలు |
| బోర్ పరిమాణాలు (మిమీ) |
6, 8, 12, 16, 20, 25 |
| ప్రామాణిక స్ట్రోక్ రేంజ్ (మిమీ) |
10, 20, 30, 40, 50, 75, 100, 125, 150 |
| ఆపరేటింగ్ ఒత్తిడి |
0.15 ~ 0.7 MPa |
| రుజువు పరీక్ష ఒత్తిడి |
1.2 MPa |
| ఆపరేటింగ్ ఉష్ణోగ్రత |
-20℃ ~ 70℃ |
| పిస్టన్ స్పీడ్ రేంజ్ |
50 ~ 500 మిమీ/సె |
| స్ట్రోక్ టాలరెన్స్ |
స్ట్రోక్ ≤100mm: +1.0mm; స్ట్రోక్ > 100 మిమీ: +1.5 మిమీ |
| ఎయిర్ పోర్ట్ థ్రెడ్ |
బోర్ 6/8/12: M5×0.8; బోర్ 16/20/25: PT1/8 |
| అయస్కాంత రింగ్ |
అంతర్నిర్మిత ప్రమాణంగా (S ప్రత్యయం), CMSH / DMSH మాగ్నెటిక్ సెన్సార్లకు అనుకూలంగా ఉంటుంది |
1. డ్యూయల్ ప్రెసిషన్ రీసర్క్యులేటింగ్ బాల్ గైడ్ రైల్స్
-- తక్కువ రాపిడి, అల్ట్రా-స్మూత్ మూవ్మెంట్, అత్యుత్తమ సూటిగా & రిపీట్ పొజిషనింగ్ ఖచ్చితత్వం; పొడిగించిన సేవా జీవితం కోసం ఇంటిగ్రేటెడ్ యాంటీ-రస్ట్ డస్ట్ ప్రూఫ్ పూత.
2. అంతర్నిర్మిత ఫ్లోటింగ్ జాయింట్
-- పిస్టన్ మరియు స్లయిడ్ క్యారేజ్ మధ్య సాగే తేలియాడే కనెక్షన్ పార్శ్వ శక్తి మరియు అసాధారణ టార్క్ను ఆఫ్సెట్ చేస్తుంది, పిస్టన్ రాడ్ వైకల్యం మరియు ఓవర్లోడ్ నష్టాన్ని నివారిస్తుంది.
3. ట్విన్ సమాంతర పిస్టన్ రాడ్ డిజైన్
-- రెట్టింపు అవుట్పుట్ థ్రస్ట్, శక్తివంతమైన యాంటీ-టార్షన్ పనితీరు, లోడ్ కింద స్లయిడ్ ప్లాట్ఫారమ్ యొక్క జీరో రొటేషన్.
4. మల్టీ-డైరెక్షనల్ మౌంటు లేఅవుట్
-- 3-మార్గం ఇన్స్టాలేషన్ కోసం దిగువ, ముందు మరియు పక్క ఉపరితలాలపై మౌంటు రంధ్రాలను ట్యాప్ చేయడం; వేగవంతమైన కచ్చితమైన ఫిక్చర్ మౌంటు కోసం బేస్ మీద ఖచ్చితమైన లొకేటింగ్ పిన్ హోల్స్.
5. 3-సైడ్ జిగ్ మౌంటు ఉపరితలాలు
-- స్లయిడ్ టాప్ మరియు ఫ్రంట్ ఫేస్లో టూలింగ్ కోసం ట్యాప్ చేసిన రంధ్రాలు; ఫిక్చర్ రిపీట్ పొజిషనింగ్ ఖచ్చితత్వానికి హామీ ఇవ్వడానికి స్లయిడర్ పైభాగంలో పిన్ రంధ్రాలను ఉంచడం.
6. ప్రీ-మెషిన్డ్ సెన్సార్ గ్రూవ్స్
-- శీఘ్ర సంస్థాపన మరియు మాగ్నెటిక్ రీడ్ స్విచ్ల సర్దుబాటు స్థానం కోసం సిలిండర్ వైపు ప్రామాణిక స్లైడింగ్ స్లాట్లు.
7. విభిన్న బఫర్ & స్టాప్ బ్లాక్ కాంబినేషన్స్
-- ఐచ్ఛిక స్థిర ఎయిర్ బఫర్, సర్దుబాటు చేయగల ఎయిర్ బఫర్ (A/AS/AF), హైడ్రాలిక్ షాక్ అబ్జార్బర్ బఫర్ (B/BF); బహుళ బాహ్య పరిమితి స్టాప్ బ్లాక్ ఉపకరణాలు అందుబాటులో ఉన్నాయి.

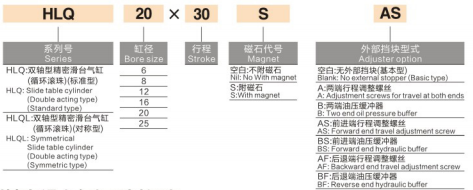

1. ఉదాహరణ మోడల్: HLQ20×30SAS
-- HLQ = స్టాండర్డ్ ట్విన్-షాఫ్ట్ సిరీస్; HLQL = సుష్ట అధిక-దృఢత్వం గల జంట రైలు శ్రేణి
-- 20 = సిలిండర్ బోర్ వ్యాసం (మిమీ)
-- 30 = రేటెడ్ స్ట్రోక్ పొడవు (మిమీ)
-- S = అంతర్నిర్మిత శాశ్వత అయస్కాంత రింగ్ (తప్పనిసరి ప్రామాణిక కాన్ఫిగరేషన్)
-- A = డబుల్ ఎండ్స్ సర్దుబాటు చేయగల ఎయిర్ బఫర్
AS = ఫ్రంట్ స్ట్రోక్ సింగిల్ సర్దుబాటు ఎయిర్ బఫర్
AF = రిటర్న్ స్ట్రోక్ సింగిల్ సర్దుబాటు ఎయిర్ బఫర్
-- B = డబుల్ ఎండ్స్ హైడ్రాలిక్ ఆయిల్ బఫర్
BF = రిటర్న్ స్ట్రోక్ సింగిల్ హైడ్రాలిక్ ఆయిల్ బఫర్
| బోర్ (మి.మీ) |
ప్రభావవంతమైన పిస్టన్ ప్రాంతం (mm²) |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
220.0 |
|
25 |
490.9 |
98.2 |
196.4 |
294.5 |
343.6 |
1. మోడల్ ఎంపిక లాజిక్
-- HLQ స్టాండర్డ్ టైప్: కాంపాక్ట్ ఇన్స్టాలేషన్ స్పేస్, మీడియం-స్మాల్ లోడ్, కొంచెం లేదా ఎక్సెంట్రిక్ సైడ్ లోడ్ లేదు
-- HLQL సిమెట్రికల్ టైప్: హెవీ లోడ్, స్పష్టమైన అసాధారణ ఆఫ్సెట్ లోడ్, అధిక దృఢత్వం & అల్ట్రా-హై పొజిషనింగ్ ఖచ్చితత్వ అవసరాలు
2. సాధారణ అప్లికేషన్లు
ప్రెసిషన్ పొజిషనింగ్, ఆటోమేటిక్ వర్క్పీస్ ట్రాన్స్ఫర్, న్యూమాటిక్ క్లాంపింగ్ స్టేషన్లు; 3C ఎలక్ట్రానిక్స్, సెమీకండక్టర్ తయారీ లైన్లు, ఆటోమేటెడ్ అసెంబ్లీ పరికరాలు మరియు ఖచ్చితత్వ పరీక్ష సాధనాల్లో విస్తృతంగా ఉపయోగించబడుతుంది.
SOLH HLQ / HLQL ట్విన్-షాఫ్ట్ రీసర్క్యులేటింగ్ బాల్ స్లైడ్ సిలిండర్ స్టాండర్డ్ కాంపాక్ట్ మరియు సిమెట్రికల్ హై-రిజిడిటీ డ్యూయల్ వేరియంట్లను అందిస్తుంది, ఐచ్ఛిక ఎయిర్/హైడ్రాలిక్ బఫర్, యాంటీ-టార్షన్ ట్విన్ రాడ్ మరియు ఫ్లోటింగ్ జాయింట్ డిజైన్, యూనివర్సల్ హై-ప్రెసిషన్ ట్రాన్స్ఫర్డ్ ఆటోమేటిక్ క్లాంప్ లోడ్ పరికరాలు.
