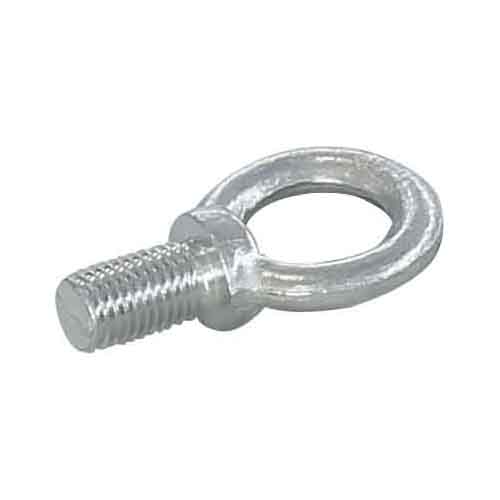

ఎలక్ట్రికల్ క్యాబినెట్‌ల కోసం స్విచ్‌గేర్ ఫిక్సింగ్ రింగ్ స్క్రూను ఎంచుకున్నప్పుడు మీరు ఏమి తనిఖీ చేయాలి?

1. క్యాబినెట్ అసెంబ్లీలో కాంపోనెంట్ పాత్రను అర్థం చేసుకోండి

ఎలక్ట్రికల్ క్యాబినెట్‌లు మౌంటు ప్లేట్లు, స్ట్రక్చరల్ సపోర్ట్‌లు, ఆపరేటింగ్ మెకానిజమ్స్, కవర్లు మరియు ఇతర ఉపకరణాలతో సహా బహుళ ఇంటర్‌కనెక్టడ్ భాగాలను కలిగి ఉంటాయి. ప్రతి బందు పాయింట్ అది ఇన్స్టాల్ చేయబడిన అసెంబ్లీ యొక్క యాంత్రిక అవసరాలకు సరిపోలాలి.

రింగ్-స్టైల్ స్క్రూ దాని డిజైన్ మరియు పరికరాల తయారీదారు ఉద్దేశించిన అప్లికేషన్‌పై ఆధారపడి బందు లేదా మౌంటు పాయింట్‌గా ఉపయోగపడుతుంది. దాని రింగ్ జ్యామితి, థ్రెడ్ చేసిన విభాగం మరియు సంపర్క ఉపరితలాలు పరస్పరం మార్చుకోగల లక్షణాలుగా పరిగణించబడకుండా కలిసి అంచనా వేయాలి.

అసలు మౌంటు ఫంక్షన్‌ను గుర్తించండి

ఒక కాంపోనెంట్‌ను ఎంచుకునే ముందు, అది స్ట్రక్చరల్ పార్ట్‌ను భద్రపరుస్తుందా, అనుబంధానికి మద్దతు ఇస్తుందా, మౌంటు పాయింట్‌ను అందిస్తుందా లేదా మరొక నిర్వచించిన ఫంక్షన్‌ను నిర్వహిస్తుందా అని నిర్ణయించండి. సారూప్యమైన ఫాస్టెనర్‌లు వేర్వేరు లోడ్ అవసరాలు మరియు ఇన్‌స్టాలేషన్ ఏర్పాట్లు కలిగి ఉండవచ్చు.

క్యాబినెట్ అసెంబ్లీ డ్రాయింగ్ మరియు కాంపోనెంట్ పొజిషన్‌ను సమీక్షించండి. ఫాస్టెనర్ థ్రెడ్ రంధ్రం, గింజ, బ్రాకెట్, ప్యానెల్ లేదా మరొక మౌంటు మూలకంతో పరస్పర చర్య చేస్తుందో లేదో నిర్ధారించండి. ఈ సాధారణ దశ అసెంబ్లీ సమయంలో అసమతుల్యతను నివారించడానికి సహాయపడుతుంది.

ఉద్దేశించిన సామగ్రి కాన్ఫిగరేషన్‌ను తనిఖీ చేయండి

క్యాబినెట్ ఆర్కిటెక్చర్ మరియు తయారీదారుని బట్టి స్విచ్‌గేర్ డిజైన్‌లు మారుతూ ఉంటాయి. బాహ్య ఆకారాలు సారూప్యంగా కనిపించినప్పటికీ, ఒక అసెంబ్లీలో ఉపయోగించిన ఒక భాగం స్వయంచాలకంగా మరొకదానికి అనుకూలమైనదిగా భావించకూడదు.

స్థాపించబడిన పార్ట్ నంబరింగ్ ఉన్న పరికరాల కోసం, రీప్లేస్‌మెంట్ హార్డ్‌వేర్‌ను ఆర్డర్ చేయడానికి ముందు అసలు హోదా మరియు పునర్విమర్శను ధృవీకరించండి.

2. కొలతలు మరియు థ్రెడ్ స్పెసిఫికేషన్‌లను ధృవీకరించండి

పూర్తి చేయడానికి మొదటి సాంకేతిక తనిఖీలలో డైమెన్షనల్ అనుకూలత ఒకటి. ఒక ఫాస్టెనర్ తగినదిగా కనిపించవచ్చు కానీ సరిగ్గా నిమగ్నమవ్వడంలో విఫలమవుతుంది, అవసరమైన స్థానంలో కూర్చోవడం లేదా మౌంటు నిర్మాణంతో తగిన సంబంధాన్ని అందించడం.

నిర్ధారించడానికి కొలతలు

• థ్రెడ్ వ్యాసం:అసెంబ్లీ డ్రాయింగ్ లేదా ఆమోదించబడిన స్పెసిఫికేషన్‌కు వ్యతిరేకంగా నామమాత్రపు వ్యాసాన్ని నిర్ధారించండి.
• థ్రెడ్ పిచ్:థ్రెడ్ సంభోగం రంధ్రం లేదా గింజతో సరిపోలుతుందని ధృవీకరించండి.
• థ్రెడ్ పొడవు:అవాంఛిత జోక్యం లేకుండా తగినంత నిశ్చితార్థం అందుబాటులో ఉందో లేదో తనిఖీ చేయండి.
• మొత్తం పొడవు:ఇన్‌స్టాల్ చేయబడిన భాగం ప్రక్కనే ఉన్న భాగాలను అడ్డుకోదని నిర్ధారించండి.
• రింగ్ కొలతలు:రింగ్ యొక్క అంతర్గత ఓపెనింగ్, బాహ్య ప్రొఫైల్ మరియు వర్తించే మందాన్ని తనిఖీ చేయండి.
• సంప్రదింపు ఉపరితలాలు:బేరింగ్ ప్రాంతం బ్రాకెట్, ప్యానెల్ లేదా మౌంటు ఇంటర్‌ఫేస్‌కు సరిపోతుందని నిర్ధారించుకోండి.

సహనం ఎందుకు ముఖ్యం

తయారీ సహనం ఫిట్ మరియు అసెంబ్లీ అనుగుణ్యతను ప్రభావితం చేస్తుంది. మితిమీరిన క్లియరెన్స్ అవాంఛిత కదలికను అనుమతిస్తుంది, అయితే మితిమీరిన బిగుతుగా అమర్చడం ఇన్‌స్టాలేషన్‌ను క్లిష్టతరం చేస్తుంది లేదా సంభోగం దారాలను దెబ్బతీస్తుంది. ఆమోదయోగ్యమైన సహనం డిజైన్ మరియు వర్తించే ఇంజనీరింగ్ స్పెసిఫికేషన్‌పై ఆధారపడి ఉంటుంది.

డ్రాయింగ్‌లు డైమెన్షనల్ టాలరెన్స్‌లను అందించినప్పుడు, వాటిని అంగీకార ప్రమాణాలుగా ఉపయోగించండి. విజువల్ పోలిక లేదా అరిగిపోయిన భాగం నుండి తీసుకున్న కొలతపై మాత్రమే ఆధారపడకుండా ఉండండి.

3. మెటీరియల్ లక్షణాలు మరియు ఉపరితల ముగింపును మూల్యాంకనం చేయండి

మెటీరియల్ ఎంపిక ఫాస్టెనర్ యొక్క మెకానికల్ ఫంక్షన్ మరియు దాని ఆపరేటింగ్ వాతావరణాన్ని ప్రతిబింబించాలి. బేస్ మెటల్, తయారీ ప్రక్రియ మరియు ఉపరితల చికిత్స బలం, తుప్పు ప్రవర్తన, దుస్తులు నిరోధకత మరియు పరిసర భాగాలతో అనుకూలతను ప్రభావితం చేయవచ్చు.

సంబంధిత మెటీరియల్ లక్షణాలను సరిపోల్చండి

డిజైన్‌కు నిర్వచించబడిన యాంత్రిక బలం అవసరమయ్యే చోట స్టీల్ ఫాస్టెనర్‌లు సముచితంగా ఉండవచ్చు. తుప్పు నిరోధకత ముఖ్యమైనది అయినప్పుడు స్టెయిన్‌లెస్ స్టీల్ పరిగణించబడుతుంది, దాని యాంత్రిక లక్షణాలు మరియు అనుకూలత అప్లికేషన్ అవసరాలకు అనుగుణంగా ఉంటే. నిర్దిష్ట క్యాబినెట్ సిస్టమ్‌ల కోసం ఇతర పదార్థాలు లేదా ముగింపులు పేర్కొనబడవచ్చు.

సాధారణ లేబుల్ ఆధారంగా మాత్రమే ఏ మెటీరియల్‌ను ఎంచుకోకూడదు. వర్తించే గ్రేడ్, హీట్ ట్రీట్‌మెంట్, కోటింగ్ స్పెసిఫికేషన్ మరియు అవసరమైన మెకానికల్ లక్షణాలను తప్పనిసరిగా ఉద్దేశించిన వినియోగానికి వ్యతిరేకంగా తనిఖీ చేయాలి.

ఉపరితల చికిత్సను తనిఖీ చేయండి

ఉపరితల ముగింపులు తుప్పు మరియు పర్యావరణ బహిర్గతం నుండి ఒక భాగాన్ని రక్షించడంలో సహాయపడతాయి. అయితే, పనితీరు పేర్కొన్న చికిత్స, పూత మందం, తయారీ ప్రక్రియ మరియు సేవలోని పరిస్థితులపై ఆధారపడి ఉంటుంది.

థ్రెడ్‌ల చుట్టూ కనిపించే తుప్పు, పొట్టు, అసమాన కవరేజ్, బర్ర్స్ మరియు నష్టం కోసం తనిఖీ చేయండి. ఫాస్టెనర్ ఎలక్ట్రికల్ బాండింగ్ లేదా గ్రౌండింగ్ అమరికలో భాగమైతే, పూతతో కూడిన ఉపరితలం అనుకూలంగా ఉంటుందని భావించడం కంటే పేర్కొన్న పరిచయం మరియు పూత అవసరాలను నిర్ధారించండి.

4. ఇన్‌స్టాలేషన్ ఎన్విరాన్‌మెంట్‌ను పరిగణించండి

పరిసర వాతావరణం ఏ పదార్థం, ముగింపు మరియు తనిఖీ చర్యలు సముచితమైనదో ప్రభావితం చేస్తుంది. నియంత్రిత సౌకర్యాలలో ఇండోర్ క్యాబినెట్‌లు తేమ, ధూళి, ఉష్ణోగ్రత మార్పులు లేదా పారిశ్రామిక కలుషితాలకు గురయ్యే బాహ్య ఆవరణల నుండి భిన్నమైన పరిస్థితులను ఎదుర్కోవచ్చు.

పూర్తి క్యాబినెట్ రూపకల్పనలో భాగంగా పర్యావరణ అనుకూలతను అంచనా వేయాలి. తుప్పు-నిరోధక ఫాస్టెనర్ మాత్రమే మొత్తం ఆవరణ బహిరంగ లేదా కఠినమైన పారిశ్రామిక వినియోగానికి అనుకూలంగా ఉందని నిర్ధారించదు.

5. తయారీ నాణ్యత మరియు తనిఖీ అవసరాలను సమీక్షించండి

స్థిరమైన ఫాస్టెనర్ నాణ్యత పునరావృతమయ్యే అసెంబ్లీకి మద్దతు ఇస్తుంది మరియు ఇన్‌స్టాలేషన్ సమస్యలను తగ్గించడంలో సహాయపడుతుంది. తనిఖీ ఫిట్, మెకానికల్ పనితీరు మరియు ఉద్దేశించిన పరికరాలతో అనుకూలతను నిర్ణయించే లక్షణాలపై దృష్టి పెట్టాలి.

కీలక తనిఖీ పాయింట్లు

• దృశ్య స్థితి:పగుళ్లు, వైకల్యం, బర్ర్స్, తుప్పు మరియు ఉపరితల నష్టం కోసం తనిఖీ చేయండి.
• డైమెన్షనల్ అనుగుణ్యత:ఆమోదించబడిన డ్రాయింగ్‌తో క్లిష్టమైన కొలతలు సరిపోల్చండి.
• థ్రెడ్ నాణ్యత:దెబ్బతిన్న థ్రెడ్‌లు, సక్రమంగా లేని ప్రొఫైల్‌లు లేదా పేలవమైన ఎంగేజ్‌మెంట్ సంకేతాల కోసం తనిఖీ చేయండి.
• మెటీరియల్ గుర్తింపు:స్పెసిఫికేషన్ ద్వారా అవసరమైనప్పుడు గ్రేడ్ మరియు ట్రేస్‌బిలిటీని నిర్ధారించండి.
• పూత స్థిరత్వం:పేర్కొన్న ఉపరితల ముగింపు మరియు ఏవైనా వర్తించే పూత అవసరాలను తనిఖీ చేయండి.
• డాక్యుమెంటేషన్:అవసరమైనప్పుడు తనిఖీ రికార్డులు మరియు సంబంధిత మెటీరియల్ లేదా అనుగుణ్యత పత్రాలను సమీక్షించండి.

అప్లికేషన్‌కు సరిపోలిన తనిఖీ

ప్రతి ప్రాజెక్ట్‌కి ఒకే తనిఖీ ప్రణాళిక అవసరం లేదు. క్లిష్టమైన పరికరాల సమావేశాలకు డాక్యుమెంట్ చేయబడిన కొలతలు, మెటీరియల్ వెరిఫికేషన్ లేదా అదనపు మెకానికల్ తనిఖీలు అవసరం కావచ్చు. సాధారణ పునఃస్థాపన భాగాలు ఏర్పాటు చేయబడిన ఇన్‌కమింగ్-తనిఖీ విధానాన్ని అనుసరించవచ్చు.

ఉత్పత్తి లేదా సేకరణకు ముందు అంగీకార ప్రమాణాలను అంగీకరించాలి. క్లియర్ ప్రమాణాలు ఒక భాగం అవసరమైన స్పెసిఫికేషన్‌కు అనుగుణంగా ఉందో లేదో మరియు దిద్దుబాటు చర్య అవసరమా అని నిర్ధారించడం సులభం చేస్తుంది.

6. ప్రాక్టికల్ ఎంపిక చెక్‌లిస్ట్‌ని అనుసరించండి

నిర్మాణాత్మక సమీక్ష ఒకే అవసరాల నుండి కొనుగోలు చేయడం, ఇంజనీరింగ్ మరియు నాణ్యమైన బృందాలు పని చేయడంలో సహాయపడుతుంది. కొత్త భాగాన్ని పేర్కొనేటప్పుడు లేదా ఇప్పటికే ఉన్న ఫాస్టెనర్‌ని భర్తీ చేస్తున్నప్పుడు కింది క్రమాన్ని వర్తింపజేయవచ్చు.

సిఫార్సు చేయబడిన ఎంపిక క్రమం

• దశ 1 — అప్లికేషన్‌ను నిర్వచించండి:క్యాబినెట్ మోడల్, మౌంటు స్థానం మరియు ఉద్దేశించిన బందు ఫంక్షన్‌ను గుర్తించండి.
• దశ 2 — భాగం గుర్తింపును నిర్ధారించండి:మోడల్ నంబర్, డ్రాయింగ్ రిఫరెన్స్ లేదా ఆమోదించబడిన సమానమైన హోదాను రికార్డ్ చేయండి.
• దశ 3 — కొలతలను ధృవీకరించండి:థ్రెడ్ స్పెసిఫికేషన్‌లు, పొడవు, రింగ్ జ్యామితి మరియు సంభోగం ఇంటర్‌ఫేస్‌లను తనిఖీ చేయండి.
• దశ 4 - పదార్థాలను పేర్కొనండి:అవసరమైన మెటల్ గ్రేడ్, మెకానికల్ లక్షణాలు మరియు ఉపరితల ముగింపుని నిర్ధారించండి.
• దశ 5 — ఆపరేటింగ్ పరిస్థితులను సమీక్షించండి:తుప్పు బహిర్గతం, వైబ్రేషన్, ఉష్ణోగ్రత మరియు ఇన్‌స్టాలేషన్ యాక్సెస్‌ను పరిగణించండి.
• దశ 6 - తనిఖీపై అంగీకరిస్తున్నారు:డైమెన్షనల్ టాలరెన్స్‌లు, దృశ్య అంగీకార ప్రమాణాలు మరియు డాక్యుమెంటేషన్ అవసరాలను నిర్వచించండి.
• దశ 7 — అనుకూలతను ధృవీకరించండి:సాధారణ ఇన్‌స్టాలేషన్‌కు ముందు ఆమోదించబడిన అసెంబ్లీ డిజైన్‌కు వ్యతిరేకంగా కాంపోనెంట్‌ను నిర్ధారించండి.

సాంకేతిక విచారణలో చేర్చవలసిన సమాచారం

కాంపోనెంట్ సప్లయర్‌ను సంప్రదించినప్పుడు, పరికరాల అప్లికేషన్, అవసరమైన కొలతలు, మెటీరియల్ మరియు ఫినిషింగ్ స్పెసిఫికేషన్‌లు, డ్రాయింగ్ లేదా పార్ట్ నంబర్ మరియు ఊహించిన తనిఖీ పత్రాలను అందించండి. ఫోటోలు భాగం యొక్క రూపాన్ని స్పష్టం చేయడంలో సహాయపడతాయి, అయితే అవి డైమెన్షనల్ సమాచారాన్ని భర్తీ చేయకుండా అనుబంధంగా ఉండాలి.

ప్రత్యేక అవసరాలతో కూడిన సమావేశాల కోసం, ప్రత్యామ్నాయాలపై ఏవైనా పరిమితులను గుర్తించండి. దృశ్యపరంగా సారూప్యమైన భాగం తప్పనిసరిగా ఆమోదించబడిన భర్తీ కాదు, ప్రత్యేకించి మెకానికల్ లోడ్‌లు, ఎలక్ట్రికల్ క్లియరెన్స్‌లు లేదా భద్రతకు సంబంధించిన విధులు ఉంటాయి.

7. సంస్థాపన మరియు నిర్వహణ పరిగణనలు

సరైన కాంపోనెంట్ ఎంపిక నమ్మదగిన అసెంబ్లీలో భాగం మాత్రమే. ఇన్‌స్టాలేషన్ పద్ధతులు పరికరాల తయారీదారుల డ్రాయింగ్‌లు, నిర్వహణ సూచనలు మరియు వర్తించే భద్రతా విధానాలను అనుసరించాలి.

సంస్థాపన సమయంలో

• దానిని అమర్చడానికి ముందు కాంపోనెంట్ హోదాను ధృవీకరించండి.
• కలుషితం లేదా నష్టం కోసం సంభోగం థ్రెడ్‌లు మరియు సంపర్క ఉపరితలాలను తనిఖీ చేయండి.
• డాక్యుమెంట్ చేయబడిన చోట పేర్కొన్న బిగుతు పద్ధతి మరియు టార్క్ ఉపయోగించండి.
• భాగం కదిలే భాగాలు, వైరింగ్, ఇన్సులేషన్ లేదా ప్రక్కనే ఉన్న ప్యానెల్‌లకు అంతరాయం కలిగించదని నిర్ధారించుకోండి.
• ఏదైనా అవసరమైన లాకింగ్ లేదా రిటెన్షన్ ఫీచర్ సరిగ్గా ఇన్‌స్టాల్ చేయబడిందని నిర్ధారించండి.

నిర్వహణ సమయంలో

తనిఖీ విరామాలు పరికరాల తయారీదారుల సిఫార్సులు మరియు ఆపరేటింగ్ పరిస్థితులను ప్రతిబింబించాలి. మౌంటు ఇంటర్‌ఫేస్‌లో వదులు, వైకల్యం, తుప్పు, దెబ్బతిన్న థ్రెడ్‌లు లేదా మార్పుల కోసం చూడండి.

వర్తించే అంగీకార ప్రమాణాలకు అనుగుణంగా లేని భాగాలను భర్తీ చేయండి. డిజైన్ మరియు నిర్వహణ సూచనలు అనుమతించినప్పుడు మాత్రమే పునర్వినియోగం అనుమతించబడాలి మరియు భాగం సేవకు సరిపోయేలా ఉంటుంది.

తీర్మానం

తగినది ఎంచుకోవడంస్విచ్ గేర్ ఫిక్సింగ్ రింగ్ స్క్రూకొలతలు, థ్రెడింగ్, పదార్థాలు, పర్యావరణ పరిస్థితులు మరియు తనిఖీ అవసరాలు యొక్క క్రమబద్ధమైన సమీక్ష అవసరం. ఈ కారకాలు భాగం యొక్క వాస్తవ పనితీరు మరియు క్యాబినెట్ తయారీదారు రూపకల్పనతో కలిపి పరిగణించాలి.

క్లియర్ స్పెసిఫికేషన్లు మరియు స్థిరమైన ధృవీకరణ ఇంజనీరింగ్, సేకరణ మరియు నిర్వహణ బృందాలు నివారించగల అసమతుల్యతలను నివారించడంలో మరియు పునరావృతమయ్యే అసెంబ్లీ పద్ధతులను నిర్వహించడంలో సహాయపడతాయి. ప్రత్యేక స్విచ్ గేర్ భాగాల కోసం, ఆమోదించబడిన డ్రాయింగ్ మరియు అప్లికేషన్ అవసరాలు ఎల్లప్పుడూ తుది ఎంపికకు మార్గదర్శకంగా ఉండాలి.

ఉత్పత్తి వివరాలు మరియు కంపెనీ సమాచారం కోసం, సందర్శించండిNingbo Richge Technology Co., Ltd.లేదా మీ కాంపోనెంట్ అవసరాలతో సాంకేతిక బృందాన్ని సంప్రదించండి.
