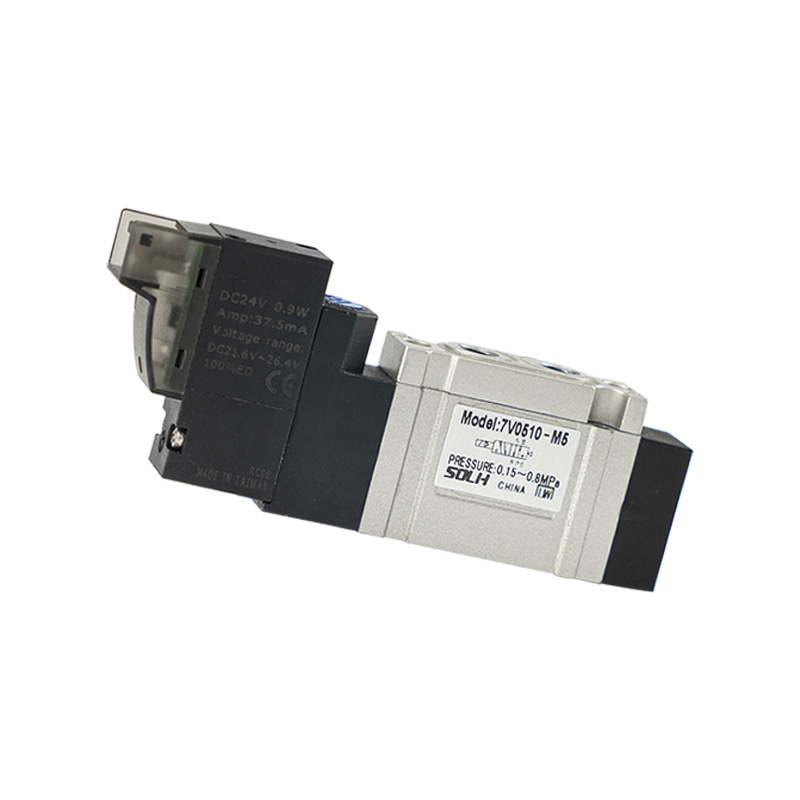

7V సిరీస్ కాంపాక్ట్ పైలట్ 5/2 & 5/3 సోలనోయిడ్ వాల్వ్‌తో నిర్వహించబడుతుంది

బ్రాండ్:రిచ్ టెక్నాలజీ ద్వారా SOLH

ఉత్పత్తి స్థానం

     SOLH 7V సిరీస్ అనేది 5/2-మార్గం మరియు 5/3-మార్గం ఫంక్షన్‌లను కవర్ చేసే కాంపాక్ట్ పైలట్-ఆపరేటెడ్ డైరెక్షనల్ సోలనోయిడ్ వాల్వ్, ఇది సాధారణ ప్రామాణిక వాయు సర్క్యూట్‌ల కోసం ప్రత్యేకంగా రూపొందించబడింది. ఆప్టిమైజ్ చేయబడిన ఫ్లో ఛానల్‌తో అంతర్గత కేంద్రీకృత ఎగ్జాస్ట్ నిర్మాణాన్ని స్వీకరించడం, ఇది గొప్ప ప్రవాహ సామర్థ్యం, ​​వేగవంతమైన మార్పిడి ప్రతిస్పందన మరియు తక్కువ విద్యుత్ వినియోగాన్ని అందిస్తుంది. బహుళ సిలిండర్ల యొక్క కేంద్రీకృత నియంత్రణ కోసం ఇది స్వతంత్రంగా ఉపయోగించబడుతుంది లేదా మానిఫోల్డ్ వాల్వ్ బ్యాంకుల్లోకి సమీకరించబడుతుంది.

కోర్ స్ట్రక్చర్ & ఫంక్షనల్ వర్గీకరణ

 1. పోర్ట్ & పొజిషన్ ఫంక్షన్ నిర్వచనం:

   1.1  5/2 వే సోలనోయిడ్ వాల్వ్: 1 ఇన్లెట్ P, 2 వర్కింగ్ పోర్ట్‌లు A/B, 2 ఎగ్జాస్ట్ పోర్ట్‌లు R/S

     -- 10 ప్రత్యయం: సింగిల్ కాయిల్ సింగిల్ సోలనోయిడ్ స్ప్రింగ్ రిటర్న్

     -- 20 ప్రత్యయం: డబుల్ కాయిల్ డబుల్ సోలనోయిడ్ లాచింగ్ రకం

   1.2 5/3 వే డబుల్ కాయిల్ సోలనోయిడ్ వాల్వ్ (3 సెంటర్ కోర్ ఫంక్షన్‌లు)

     -- 30C సెంటర్ మూసివేయబడింది: బిగింపు హోల్డింగ్ కోసం సిలిండర్ ఒత్తిడిని లాక్ చేయడానికి అన్ని పోర్ట్‌లు మధ్య స్థానంలో పూర్తిగా మూసివేయబడ్డాయి

     -- 30E సెంటర్ ఎగ్జాస్ట్: అవశేష పీడనాన్ని సురక్షితంగా విడుదల చేయడానికి A & B ఎగ్జాస్ట్ R/Sకి కనెక్ట్ చేయబడింది

     -- 30P సెంటర్ ప్రెజర్ సప్లై: P A మరియు B రెండింటికి కనెక్ట్ చేయబడింది, సిలిండర్ రెండు వైపులా గాలి ఒత్తిడిని నిర్వహిస్తుంది

  2. డ్రైవ్ & స్ట్రక్చరల్ ఫీచర్

     -- డ్రైవ్ రకం: పైలట్ ఆపరేటెడ్ డిజైన్, తక్కువ స్టార్టప్ ప్రెజర్, అల్ట్రా-ఫాస్ట్ రెస్పాన్స్ మరియు పెద్ద ఫ్లో అవుట్‌పుట్

     -- అంతర్గత కేంద్రీకృత ఎగ్జాస్ట్: ప్రధాన ఎగ్జాస్ట్ పోర్ట్‌లు R/S ద్వారా పైలట్ గాలి ఏకరీతిగా అయిపోయింది, చెల్లాచెదురుగా ఉన్న పైలట్ ఎగ్జాస్ట్ లేకుండా శుభ్రంగా మరియు చక్కనైన పైపింగ్

శ్రేణి పరిమాణం & ఫ్లో పారామీటర్ పట్టిక

యూనివర్సల్ జనరల్ టెక్నికల్ స్పెసిఫికేషన్స్

     -- ఆపరేటింగ్ ప్రెజర్ రేంజ్: 0.15 ~ 0.8 MPa

     -- ప్రూఫ్ టెస్ట్ ప్రెజర్: 1.2 MPa

    -- ఆపరేటింగ్ ఉష్ణోగ్రత: -20℃ ~ +70℃ (గాలి సరఫరాలో ఐసింగ్ లేదు)

     -- స్విచింగ్ రెస్పాన్స్ సమయం: ≤50 ms

     -- గరిష్ట ఆపరేటింగ్ ఫ్రీక్వెన్సీ: 5 Hz

     -- కాయిల్ పవర్ వినియోగం: DC = 0.7W; AC = 1.1VA

     -- ప్రామాణిక వోల్టేజ్ ఎంపికలు

        DC: 12V(F), 24V(B)

        AC: 110V(C), 220V(A)

     -- ప్రొటెక్షన్ గ్రేడ్: IP40 డస్ట్ రెసిస్టెంట్

     -- వాల్వ్ బాడీ మెటీరియల్: డై-కాస్ట్ అల్యూమినియం మిశ్రమం

మోడల్ నామకరణ నియమాన్ని పూర్తి చేయండి

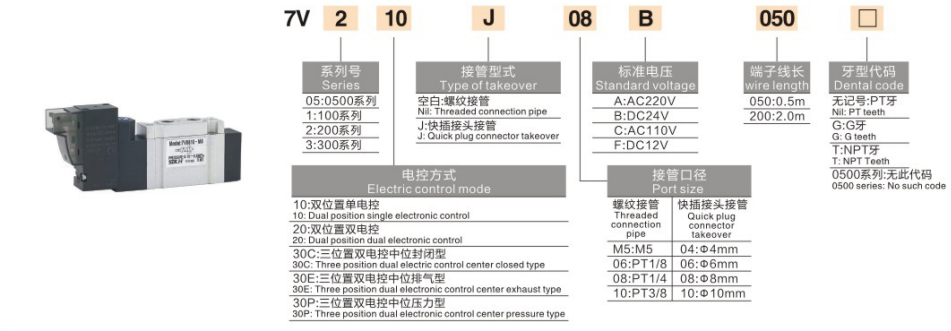

  1. ఉదాహరణ మోడల్: 7V210J08B050

     -- 7V: పైలట్ ఆపరేట్ 5/2 & 5/3 కాంపాక్ట్ సోలనోయిడ్ వాల్వ్ కోసం సిరీస్ కోడ్

     -- 2: సైజు కోడ్ (2 = 7V200 సిరీస్, 1/4" పోర్ట్)

     -- 10 / 20 / 30C/30E/30P: సర్క్యూట్ ఫంక్షన్

        10=5/2 సింగిల్ కాయిల్; 20=5/2 డబుల్ కాయిల్; 30 సిరీస్ = 5/3 మూడు-స్థానం

     -- J: పోర్ట్ కనెక్షన్ ఫారమ్; J = పుష్-ఇన్ త్వరిత అమరిక, ఖాళీ = ప్రామాణిక థ్రెడ్ పోర్ట్

     -- 08: పోర్ట్ సైజు కోడ్ (08 = 1/4")

     -- B: కాయిల్ వోల్టేజ్ కోడ్ (B=DC24V, A=AC220V)

     -- 050: కేబుల్ పొడవు కోడ్ (050 = 0.5 మీటర్ కేబుల్)

సాధారణ ప్రామాణిక సూచన నమూనాలు

  1. 5/2 రెండు-స్థానాల సిరీస్

     -- సింగిల్ కాయిల్ స్ప్రింగ్ రిటర్న్: 7V110-06 (1/8", DC24V)

     -- డబుల్ కాయిల్ లాచింగ్: 7V220-08 (1/4", AC220V)

  2. 5/3 మూడు-స్థానాల సిరీస్

     -- సెంటర్ క్లోజ్డ్ ప్రెజర్ హోల్డింగ్: 7V130C-06

     -- సెంటర్ ఎగ్జాస్ట్ ఒత్తిడి విడుదల: 7V230E-08

     -- సెంటర్ డ్యూయల్ పోర్ట్ ఒత్తిడి: 7V330P-10

కోర్ ఉత్పత్తి ప్రయోజనాలు

  1. మెరుగైన అధిక ప్రవాహ పనితీరు

     -- ఆప్టిమైజ్ చేయబడిన అంతర్గత స్ట్రీమ్‌లైన్ రన్నర్ డిజైన్, సాంప్రదాయ 4V సిరీస్ సోలనోయిడ్ వాల్వ్‌లతో పోలిస్తే ఫ్లో కెపాసిటీ దాదాపు 30% పెరిగింది, వేగవంతమైన సిలిండర్ పొడిగింపు & ఉపసంహరణ వేగాన్ని గ్రహించడం.

  2. ఫ్లెక్సిబుల్ మల్టీ-డైరెక్షన్ ఇన్‌స్టాలేషన్ & డ్యూయల్ పోర్ట్ ఎంపికలు

     -- క్షితిజ సమాంతర మరియు నిలువు మౌంటుకు మద్దతు ఇస్తుంది; రెండు కనెక్షన్ మోడ్‌లు: స్టాండర్డ్ థ్రెడ్ పోర్ట్ లేదా ఫాస్ట్ ట్యూబ్ అసెంబ్లీ కోసం త్వరిత పుష్-ఇన్ ఫిట్టింగ్.

  3. మానిఫోల్డ్ ఇంటిగ్రేటెడ్ మాడ్యులర్ డిజైన్

     -- బహుళ-స్టేషన్ మానిఫోల్డ్ వాల్వ్ బేస్‌తో అనుకూలమైనది, క్యాబినెట్ ఇన్‌స్టాలేషన్ స్థలాన్ని ఆదా చేయడానికి మరియు ప్రధాన ఎయిర్ పైపింగ్ లేఅవుట్‌ను సులభతరం చేయడానికి బహుళ వాల్వ్‌లు కలిసి పేర్చబడి ఉంటాయి.

  4. అల్ట్రా-తక్కువ పవర్ కాయిల్

     -- తక్కువ వాటేజీ కాయిల్ డిజైన్ ఉష్ణ ఉత్పత్తిని తగ్గిస్తుంది, తక్కువ శక్తి వినియోగంతో దీర్ఘకాలిక నిరంతర శక్తితో కూడిన పని పరిస్థితులకు అనుకూలం.

  5. అల్ట్రా-లాంగ్ సర్వీస్ జీవితకాలం

     -- ఖచ్చితమైన అంతర్గత స్పూల్ మరియు సీలింగ్ నిర్మాణం, కనీస నిర్వహణతో మిలియన్ల స్విచింగ్ సైకిళ్ల వరకు స్థిరమైన పనితీరు.

ఒక వాక్య సారాంశం

     SOLH 7V కాంపాక్ట్ పైలట్-ఆపరేటెడ్ సోలనోయిడ్ వాల్వ్ పూర్తి 5/2 సింగిల్/డబుల్ కాయిల్ మరియు 5/3 త్రీ సెంటర్ ఫంక్షన్ వేరియంట్‌లను M5~3/8" పూర్తి పోర్ట్ సైజులతో కవర్ చేస్తుంది, సంప్రదాయ 4V సిరీస్ కంటే 30% అధిక ప్రవాహాన్ని కలిగి ఉంటుంది, తక్కువ పవర్ వినియోగాన్ని కలిగి ఉంటుంది.
