ఐసోలేషన్ స్విచ్

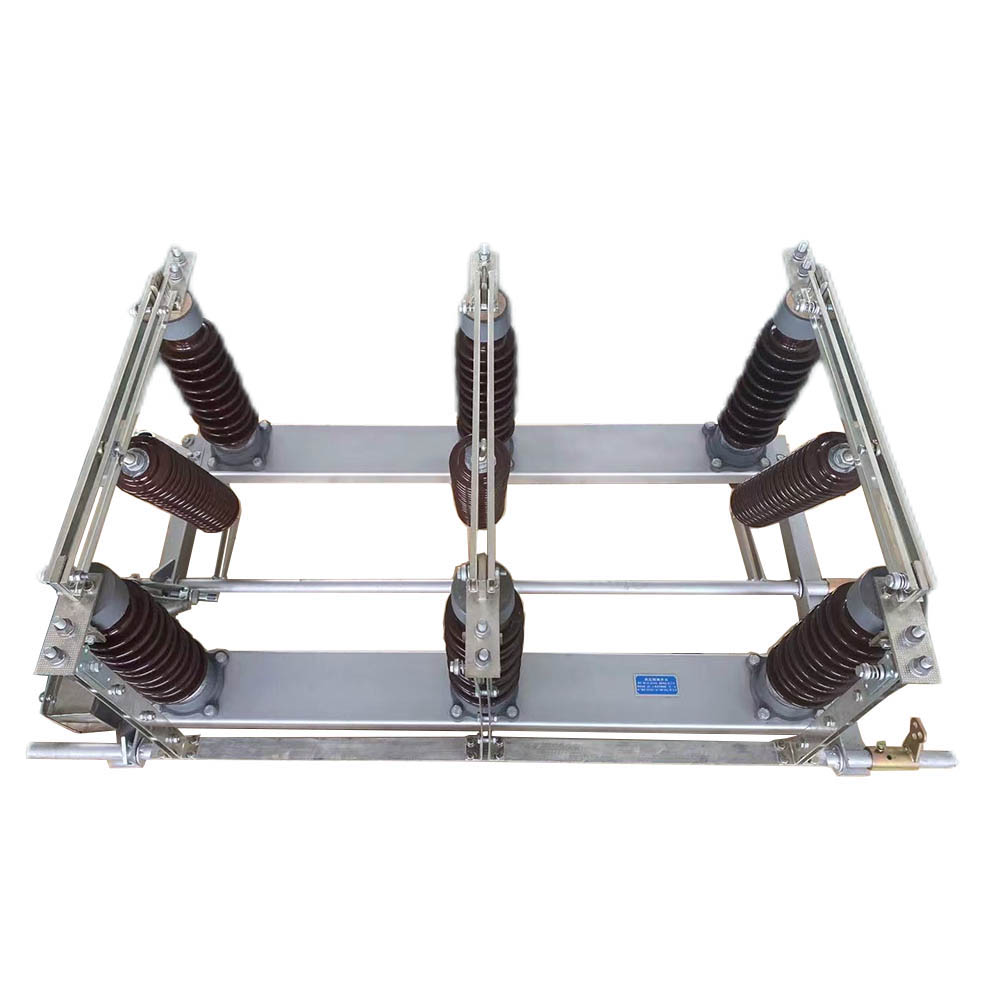

సాధారణ పరిచయం GW1 సిరీస్ అవుట్డోర్ హై వోల్టేజ్ డిస్‌కనెక్ట్ స్విచ్ అనేది మిశ్రమ నిర్మాణం యొక్క అధిక వోల్టేజ్ స్విచ్ పరికరాలు, ఇది బహిరంగ 12KV 、 24KV 、 40.5KV కి అనుకూలంగా ఉంటుంది. వోల్టేజ్ మరియు లోడ్ లేని లైన్ నెట్, తెరవడానికి మరియు మూసివేయడానికి. CS □ టైప్ మ్యాన్‌పవర్ ఆపరేట్ మెషినరీతో, శక్తితో మరియు మిశ్రమ ఫ్లాష్-లాక్‌లతో ఎర్త్ లైన్‌ను నివారించవచ్చు. తప్పు పనిచేస్తుంది. ఆపరేటర్ మరొక భూమి రేఖను ఉంచాల్సిన అవసరం లేదు. కాలుష్య-ప్రూఫ్ రకం ఐసోలేట్ స్విచ్ మురికి ప్రసరణ ప్రాంతంలో కస్టమర్‌ను సంతృప్తిపరుస్తుంది. ఇది పని చేస్తున్నప్పుడు షెడ్ యొక్క కాలుష్యాన్ని పరిష్కరించగలదు. GW1 సిరీస్ అవుట్డోర్ హై వోల్టేజ్ ఐసోలేటర్ స్విచ్ అధిక వోల్టేజ్ విద్యుత్ పంపిణీ వ్యవస్థలలో నమ్మదగిన మరియు మన్నికైన పనితీరు కోసం రూపొందించబడింది. 12 కెవి, 24 కెవి, మరియు 40.5 కెవి, మరియు 630 ఎ నుండి 1250 ఎ వరకు ప్రస్తుత రేటింగ్‌లలో లభిస్తుంది, ఈ స్విచ్‌లు అధిక కాలుష్యం మరియు తీవ్రమైన వాతావరణంతో సహా కఠినమైన పర్యావరణ పరిస్థితులను తట్టుకునేలా నిర్మించబడ్డాయి. అంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా IEC62271-103 మరియు DL/T 486-2010, అవి భద్రత మరియు కార్యాచరణ సమగ్రతను నిర్ధారిస్తాయి. GW1 అవుట్డోర్ ఎసి హై వోల్టేజ్ ఐసోలేటింగ్ స్విచ్ అవుట్డోర్ హై వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ ఎక్విప్మెంట్ లైన్‌లో ఇన్‌స్టాలేషన్‌కు అనుకూలంగా ఉంటుంది, ఇది పంక్తిని కత్తిరించడానికి మరియు లైన్ వోల్టేజ్ ఉన్నప్పుడు పంక్తిని మార్చడానికి మరియు లోడ్ లేనప్పుడు ఉపయోగిస్తారు. వినియోగదారు-స్నేహపూర్వక సంస్థాపన మరియు నిర్వహణ మాన్యువల్ లేదా ఎలక్ట్రిక్ ఆపరేషన్ మెకానిజమ్స్ ద్వారా సులభతరం చేయబడతాయి. GW1 సిరీస్ వివిధ వాతావరణాలకు అనుకూలంగా ఉంటుంది, వీటిలో అధిక ఎత్తు మరియు తీవ్రమైన ఉష్ణోగ్రతలతో సహా, బహిరంగ వ్యవస్థలలో సురక్షితమైన విద్యుత్ ఐసోలేషన్ కోసం ఇది అనువైన ఎంపిక.

GW4-12 (40.5) అవుట్డోర్ HV డిస్‌కనెక్ట్ స్విచ్ GW4-12 (40.5) అవుట్డోర్ ఎసి హై వోల్టేజ్ డిస్‌కనెక్ట్ స్విచ్ (సంక్షిప్త కోసం డిస్‌కనెక్ట్ స్విచ్) వోల్టేజ్‌తో సర్క్యూట్‌ను తెరవడానికి మరియు మూసివేయడానికి ఉపయోగిస్తారు కాని నో-లోడ్ 50/60Hz, 12 (40.5) KV పవర్ సిస్టమ్. ఇది IEC129-1984 AC డిస్‌కనెక్ట్ స్విచ్ మరియు ఎర్తింగ్ స్విచ్ మరియు GB1985 మరియు ఇతర సాపేక్ష ప్రమాణాల ప్రమాణాలకు అనుగుణంగా ఉంటుంది.

GN19-12 (సి) ఇండోర్ హెచ్‌వి డిస్‌కనెక్ట్ స్విచ్ రేటెడ్ వోల్టేజ్ 12 కెవి, ఎసి 50/60 హెర్ట్జ్ యొక్క పవర్ సిస్టమ్‌కు వర్తిస్తుంది. ఇది CS6-1 మాన్యువల్-ఆపరేటింగ్ మెకానిజంతో అమర్చబడి ఉంటుంది మరియు నో-లోడ్ కింద సర్క్యూట్‌ను విచ్ఛిన్నం చేయడానికి మరియు తయారు చేయడానికి ఉపయోగిస్తారు. అదనపు కాలుష్య రకం, అధిక-ఎత్తు రకం మరియు శక్తి సూచించే శక్తి ఉన్నాయి. ఇది IEC 62271-102 ప్రకారం తయారు చేయబడింది. ఈ సిరీస్ యొక్క ఐసోలేటింగ్ స్విచ్ CS6-1 మాన్యువల్ ఆపరేటింగ్ మెకానిజంతో అమర్చబడి ఉంటుంది (ప్యానెల్‌తో ఐసోలేటింగ్ స్విచ్ దాని స్వంత సంయోగం ఆపరేటింగ్ మెకానిజం కలిగి ఉంది).   ఈ ఐసోలేటింగ్ స్విచ్‌ల శ్రేణి మూడు-పోల్ రకం, ఇందులో చట్రం, తిరిగే షాఫ్ట్, లివర్, పింగాణీ స్తంభం ఇన్సులేటర్, కత్తి మరియు వైరింగ్ బోర్డు ఉన్నాయి. తిరిగే షాఫ్ట్ దిగువ చట్రంలో అమర్చబడి ఉంటుంది, దానిపై మూడు జతల మీటలు వెల్డింగ్ చేయబడతాయి మరియు లివర్లు పుల్ రాడ్ పింగాణీ అవాహకం మరియు కత్తి నెక్లెస్ గుండా వెళతాయి. తిరిగే షాఫ్ట్ బేస్ ఫ్రేమ్ నుండి విస్తరించింది, మరియు తిరిగే షాఫ్ట్ యొక్క ఏదైనా విభాగాన్ని ఆపరేటింగ్ మెకానిజంతో అనుసంధానించవచ్చు.   టై రకం గోడ ద్వారా. వాటిలో, సి 1 అంటే భ్రమణం గోడ గుండా ఉంటుంది; C2 అంటే డిస్‌కనక్షన్ గోడ గుండా ఉంటుంది; సి 3 అంటే రెండు వైపులా గోడ గుండా ఉంటుంది.

GN19-12 ఇండోర్ హై వోల్టేజ్ డిస్కనెక్ట్ స్విచ్ GN19-12 సిరీస్ ఇండోర్ హై వోల్టేజ్ డిస్‌కనెక్ట్ స్విచ్ అధిక వోల్టేజ్ స్విచ్ పరికరాలకు చెందినది, రేటెడ్ వోల్టేజ్ 12 కెవి, ఎసి 50 హెర్ట్జ్ మరియు ఐటి సిస్టమ్ కంటే తక్కువ పవర్ సిస్టమ్‌కు వర్తిస్తుంది, ఇది సిఎస్ 6-1 మాన్యువల్ ఆపరేటింగ్ మెకానిజంతో అమర్చబడి ఉంటుంది మరియు నో-లోడ్ కింద సర్క్యూట్‌ను విచ్ఛిన్నం చేయడానికి మరియు వోల్టేజ్‌తో ఉపయోగిస్తుంది. అదనపు కాలుష్య తగ్గింపు రకం, అధిక ఎత్తులో ఉన్న రకం మరియు విద్యుదీకరించిన ప్రదర్శన ఉన్నాయి. డిస్‌కనెక్ట్ స్విచ్ యొక్క పాత్ర లోడ్ కరెంట్ లేకుండా సర్క్యూట్‌ను డిస్‌కనెక్ట్ చేయడం. అందువల్ల సేవ చేయాల్సిన పరికరాలు మరియు విద్యుత్ సరఫరా నిర్వహణ సిబ్బంది యొక్క భద్రతను నిర్ధారించడానికి స్పష్టమైన డిస్కనెక్షన్ పాయింట్ కలిగి ఉన్నందున, ప్రత్యేక అంతరాయం లేని పరికరం లేకుండా ఐసోలేషన్ స్విచ్ లోడ్ కరెంట్ మరియు షార్ట్-సర్క్యూట్ కరెంట్‌ను కత్తిరించదు, కాబట్టి మీరు ఐసోలేషన్ స్విచ్‌ను ఆపరేట్ చేయడానికి ముందు సర్క్యూట్ బ్రేకర్‌లో ఉండాలి.

GN22-12 (సి) (డి) సిరీస్ ఇండోర్ హై-వోల్టేజ్ డిస్‌కనెక్టింగ్ స్విచ్ 12 కెవి రేటెడ్ వోల్టేజ్ మరియు 50 హెర్ట్జ్ పౌన frequency పున్యంతో విద్యుత్ వ్యవస్థల కోసం రూపొందించబడింది. ఈ పరికరం ప్రధానంగా నో-లోడ్ పరిస్థితులలో పవర్ సిస్టమ్‌లో సర్క్యూట్లను తెరవడానికి మరియు మూసివేయడానికి ఉపయోగించబడుతుంది. అధిక ప్రస్తుత తట్టుకోగల సామర్థ్యాలతో, అధిక భద్రత మరియు తరచుగా కార్యకలాపాలు అవసరమయ్యే అనువర్తనాలకు ఇది అనువైనది. వివిధ పర్యావరణ అవసరాలను తీర్చడానికి పరికరాన్ని కాన్ఫిగర్ చేయవచ్చు. ఈ ఉత్పత్తి మూడు-దశల సాధారణ దిగువ కత్తి నిర్మాణంతో అధిక-ప్రస్తుత ఐసోలేటింగ్ స్విచ్. ఇది మూసివేయడం మరియు సంప్రదించడం, దుస్తులు-రహిత పరిచయం, చిన్న ఆపరేటింగ్ ఫోర్స్, అధిక కాంటాక్ట్ ప్రెజర్ మరియు మంచి డైనమిక్ థర్మల్ స్టెబిలిటీని సాధించడం, సాధించడం, సాధించడం, సాధించడం, సాధించడం, సాధించడం వంటి రెండు-దశల చర్యతో యాంత్రిక లాకింగ్ ప్రోటోటైప్‌ను అవలంబిస్తుంది.

GN30-12 రకం రోటరీ ఇండోర్ హై-వోల్టేజ్ ఐసోలేటింగ్ స్విచ్ అనేది రోటరీ కాంటాక్ట్ కత్తితో కొత్త రకం ఐసోలేటింగ్ స్విచ్. ప్రధాన నిర్మాణం ఏమిటంటే, మూడు-దశల సాధారణ చట్రం యొక్క ఎగువ మరియు దిగువ విమానాలు రెండు సెట్ల అవాహకాలు మరియు పరిచయాలతో పరిష్కరించబడతాయి మరియు కాంటాక్ట్ కత్తిని తిప్పడం ద్వారా స్విచ్ తెరిచి మూసివేయబడుతుంది. 1. విస్తరించలేని వెర్షన్ తలుపు మూసివేయబడి/అవుట్ షేక్ చేయండి 2. అన్ని రకాల సౌకర్యాలు మరియు పరికరాలలో ఉపయోగించవచ్చు 3. పరిమిత సంఖ్యలో భాగాలకు మరియు తయారీ కోసం భారీ ఉత్పత్తి వ్యవస్థల ఉపయోగం, ఇది చాలా నమ్మదగిన నియంత్రణను కలిగి ఉంది 4. ఈజీ మరియు అనుకూలమైన నిర్వహణ 5. వివిధ పరిష్కారాల కోసం ఉపయోగించగల ఫంక్షనల్ యూనిట్ల మంత్రాల రకాలు

GN19-12 (సి) సిరీస్ ఇండోర్ ఎసి హై వోల్టేజ్ ఐసోలేషన్ స్విచ్ AC 50Hz ， రేటెడ్ వర్కింగ్ వోల్టేజ్ 12KV, 10KV, 400A, 630A, 1250A పవర్ సిస్టమ్ యొక్క రేటెడ్ వర్కింగ్ కరెంట్, వోల్టేజ్ మరియు బ్రేకింగ్, క్లోజ్డ్ సర్క్యూట్ స్విచ్గర్ 12KV వోల్టేజ్ యొక్క స్థితిలో కానీ లోడ్ లేదు, యాంటీ ఫౌలింగ్ రకం, పీఠభూమి రకం మరియు ప్రత్యక్ష ప్రదర్శన పరికరాలను ఉత్పత్తి చేయడానికి కూడా పంపబడుతుంది. GN19-12 సిరీస్ ఇండోర్ హై వోల్టేజ్ ఐసోలేటింగ్ స్విచ్ అనేది 12KV మరియు మూడు-దశల AC 50Hz యొక్క రేటెడ్ వోల్టేజ్ కలిగిన ఇండోర్ పరికరం.

GN19-12 (సి) సిరీస్ ఇండోర్ ఎసి హై వోల్టేజ్ ఐసోలేషన్ స్విచ్ ఎసి 50 హెర్ట్జ్, రేటెడ్ వోల్టేజ్ 12 కెవి మరియు పవర్ సిస్టమ్ క్రింద, ఇది సిఎస్ 6-1 మాన్యువల్-ఆపరేటింగ్ మెకానిజంతో అమర్చబడి ఉంటుంది మరియు నో-లోడ్ కింద సర్క్యూట్ చేయడానికి మరియు తయారు చేయడానికి ఉపయోగించబడుతుంది. అదనపు కాలుష్య రకం, అధిక-ఎత్తు రకం మరియు శక్తి సూచించే శక్తి ఉన్నాయి. ఇది IEC 62271-102 ప్రకారం తయారు చేయబడింది. వోల్టేజ్ స్థితిలో ఎలక్ట్రికల్ ఉపకరణాలను మార్చడానికి ఉపయోగిస్తారు, కాని లోడ్ లేదు, యాంటీ ఫౌలింగ్ రకం, పీఠభూమి రకం మరియు ప్రత్యక్ష ప్రదర్శన పరికరాలను ఉత్పత్తి చేయడానికి కూడా పంపబడుతుంది. GN19-12 సిరీస్ ఇండోర్ హై వోల్టేజ్ ఐసోలేటింగ్ స్విచ్ అనేది 12KV మరియు మూడు-దశల AC 50Hz యొక్క రేటెడ్ వోల్టేజ్ కలిగిన ఇండోర్ పరికరం.
