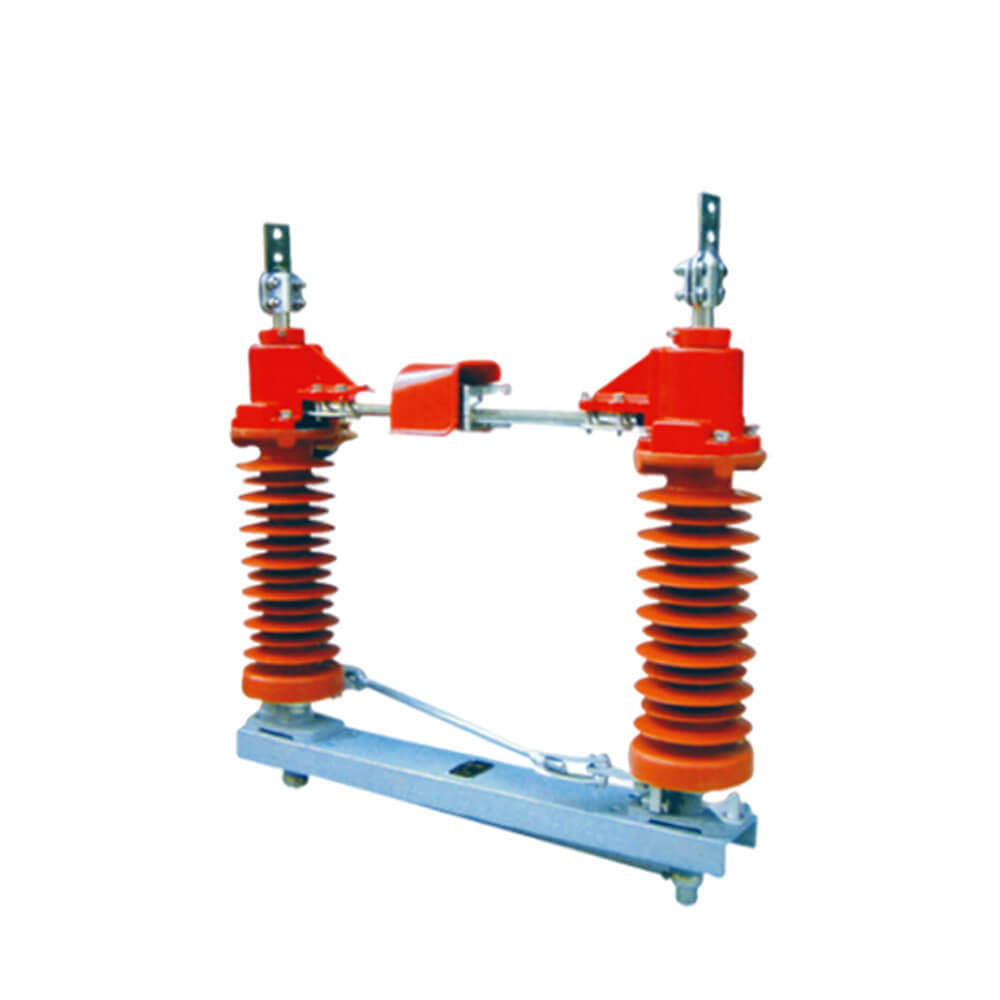

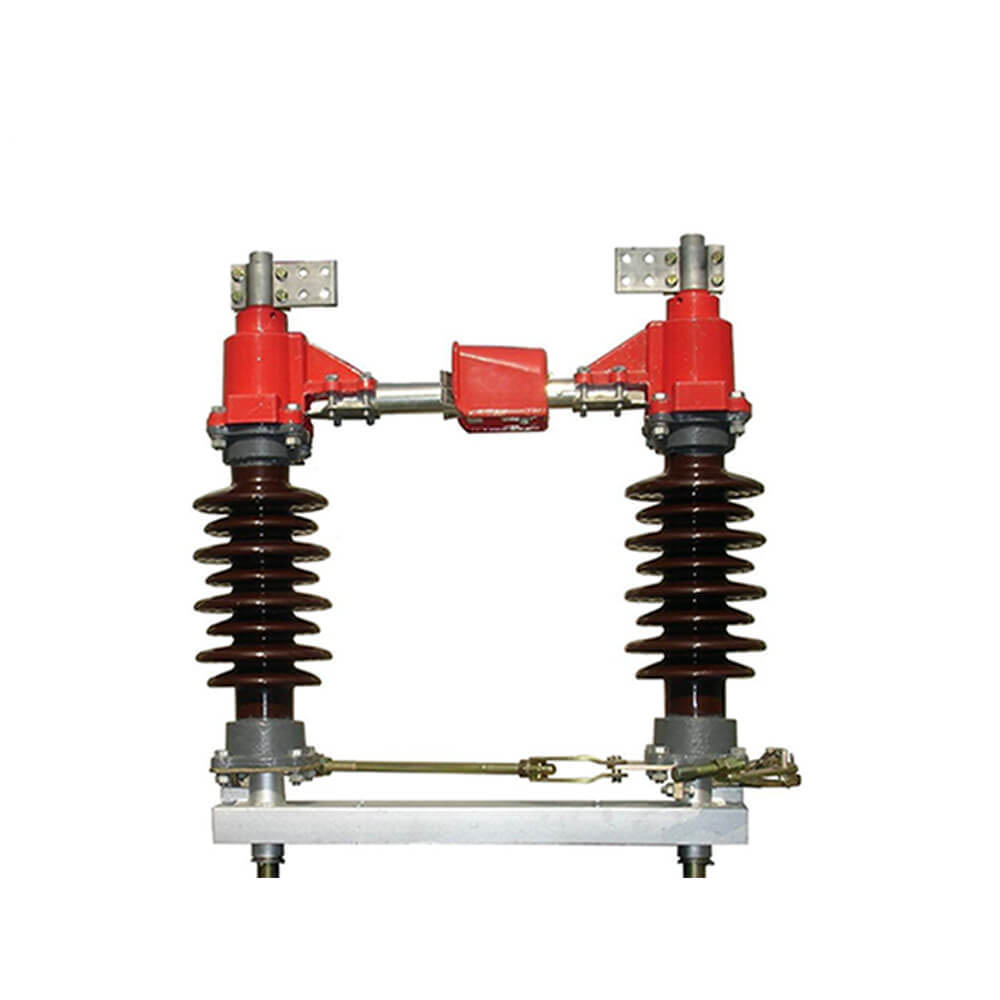

GW4 సిరీస్ అవుట్డోర్ ఎసి ఎలక్ట్రికల్ డిస్కనెక్టర్ 12 కెవి 40.5 కెవి సింగిల్ పోల్ ఐసోలేషన్ మంత్రగత్తె

GW4-12 (40.5) అవుట్డోర్ HV డిస్‌కనెక్ట్ స్విచ్

  హై వోల్టేజ్ డిస్కనెక్టర్ అనేది పవర్ ప్లాంట్ మరియు సబ్‌స్టేషన్ యొక్క విద్యుత్ వ్యవస్థలో ఒక ముఖ్యమైన స్విచ్ పరికరం, ఇది అధిక వోల్టేజ్ సర్క్యూట్ బ్రేకర్‌తో కలిసి ఉపయోగించాల్సిన అవసరం ఉంది. వోల్టేజ్ మరియు లోడ్ పరిస్థితిలో అధిక వోల్టేజ్ పరికరాల పంక్తులను కనెక్ట్ చేయడం, కత్తిరించడం లేదా మార్చడానికి ఇది ఉపయోగించబడుతుంది. దీని ప్రధాన విధులు: అధిక-వోల్టేజ్ ఎలక్ట్రికల్ ఉపకరణాలు మరియు నిర్వహణ పనిలో పరికరాల భద్రతను నిర్ధారించడానికి, వోల్టేజ్‌ను వేరుచేయడానికి, వాడటం మరియు కత్తిరించడం సాధ్యం కాదు, ఇన్పుట్ లోడ్ కరెంట్ సంస్థాపనా స్థానం ప్రకారం, ఇన్సులేషన్ స్తంభాల సంఖ్య, సింగిల్ కాలమ్ రకం, డబుల్ కాలమ్ రకం మరియు మూడు కాలమ్ రకం ప్రకారం, ప్రతి వోల్టేజ్ స్థాయికి ఐచ్ఛిక పరికరాలతో దీనిని ఇండోర్ రకం మరియు బహిరంగ రకంగా విభజించవచ్చు.

  GW4-12 (40.5) అవుట్డోర్ ఎసి హై వోల్టేజ్ డిస్‌కనెక్ట్ స్విచ్ వోల్టేజ్‌తో సర్క్యూట్‌ను తెరవడానికి మరియు మూసివేయడానికి ఉపయోగించబడుతుంది కాని నో-లోడ్ 50/60Hz, 12 (40.5) కెవి పవర్ సిస్టమ్. ఇది IEC129-1984 AC డిస్‌కనెక్ట్ స్విచ్ మరియు ఎర్తింగ్ స్విచ్ మరియు GB1985 మరియు ఇతర సాపేక్ష ప్రమాణాల ప్రమాణాలకు అనుగుణంగా ఉంటుంది.

పని విధానం

  అధిక వోల్టేజ్ డిస్‌కనెక్టర్ నిర్వహణ పనిలో అధిక-వోల్టేజ్ ఎలక్ట్రికల్ ఉపకరణాలు మరియు పరికరాల భద్రతను నిర్ధారించగలదు మరియు వోల్టేజ్‌ను వేరుచేయడం యొక్క పాత్రను పోషిస్తుంది. ఇది కత్తిరించడానికి, ఇన్పుట్ లోడ్ కరెంట్ మరియు షార్ట్-సర్క్యూట్ కరెంట్‌ను విచ్ఛిన్నం చేయడానికి ఉపయోగించబడదు. ఇది బలమైన ఆర్క్ ఉత్పత్తి చేయని కొన్ని స్విచింగ్ ఆపరేషన్ల కోసం మాత్రమే ఉపయోగించబడుతుంది, అనగా, దీనికి ఆర్క్ ఆర్పివేసే ఫంక్షన్ లేదు. వేర్వేరు సంస్థాపనా స్థానాల ప్రకారం, దీనిని ఇండోర్ రకం మరియు బహిరంగ రకంగా విభజించవచ్చు మరియు దీనిని ఇన్సులేషన్ స్తంభాల కాలమ్ రకం, డబుల్ కాలమ్ రకం మరియు మూడు కాలమ్ రకం సంఖ్య ప్రకారం ఇండోర్ రకం మరియు బహిరంగ రకంగా విభజించవచ్చు, ప్రతి వోల్టేజ్ స్థాయికి ఐచ్ఛిక పరికరాలతో. ఇది నిర్వహణ పని యొక్క భద్రతను నిర్ధారించడానికి, ప్రత్యక్ష భాగం నుండి అధిక-వోల్టేజ్ పంపిణీ పరికరం యొక్క పవర్-ఆఫ్ భాగాన్ని విశ్వసనీయంగా వేరుచేయగలదు. హై-వోల్టేజ్ డిస్కనెక్టర్ యొక్క అన్ని పరిచయాలు స్పష్టమైన బ్రేకింగ్ పాయింట్లతో గాలిలో బహిర్గతమవుతాయి. డిస్‌కనెక్టర్‌కు ఆర్క్ ఆర్పివేసే పరికరం లేదు, కాబట్టి ఇది లోడ్ కరెంట్ లేదా షార్ట్-సర్క్యూట్ కరెంట్‌ను కత్తిరించడానికి ఉపయోగించబడదు. లేకపోతే, అధిక-వోల్టేజ్ యొక్క చర్యలో, బ్రేకింగ్ పాయింట్ ఒక బలమైన ఆర్క్‌ను ఉత్పత్తి చేస్తుంది, ఇది తనను తాను చల్లార్చడం కష్టం, మరియు ఫ్లాష్‌ఓవర్‌కు కూడా కారణం కావచ్చు (దశలు లేదా దశల మధ్య షార్ట్ సర్క్యూట్), పరికరాలను బర్న్ చేయండి మరియు వ్యక్తిగత భద్రతకు అపాయం కలిగించండి ఇది "డిస్కనెక్టర్ను లోడ్‌తో లాగడం" యొక్క తీవ్రమైన ప్రమాదం.

  సిస్టమ్ యొక్క ఆపరేషన్ మోడ్‌ను మార్చడానికి కొన్ని సర్క్యూట్‌లను మార్చడానికి అధిక వోల్టేజ్ డిస్‌కనెక్టర్‌ను కూడా ఉపయోగించవచ్చు. ఉదాహరణకు, డబుల్ బస్ సర్క్యూట్లో, ఆపరేటింగ్ సర్క్యూట్‌ను ఒక బస్సు నుండి మరొక బస్సుకు మార్చడానికి అధిక వోల్టేజ్ డిస్కనెక్టర్ ఉపయోగించవచ్చు.

నిర్మాణ లక్షణం

 ఈ డిస్‌కనెక్ట్ స్విచ్‌లో పీఠం, ఇన్సులేటింగ్ బ్రేస్, ఎలక్ట్రిక్ మెటీరియల్ మరియు ఆపరేటింగ్ మెకానిజం ఉంటాయి. ప్రతి ధ్రువంలో రెండు కలుపులు ఉన్నాయి, మరియు ఎలక్ట్రిక్ బ్లేడ్ ప్రతి కలుపు పైభాగంలో వ్యవస్థాపించబడుతుంది మరియు రెండు బ్లేడ్ల కనెక్షన్ పాయింట్ రెండు కలుపుల మధ్య ఉంటుంది. ఆపరేటింగ్ మెకానిజం యొక్క డ్రైవింగ్‌తో, రెండు బ్లేడ్లు తొంభై డిగ్రీల వరకు అడ్డంగా తిప్పగలవు. మేము మూడు సింగిల్-పోల్ డిస్‌కనెక్ట్ స్విచ్‌లను ఇంటర్‌లింక్ రాడ్ ద్వారా అనుసంధాన మూడు-పోల్ స్విచ్‌లోకి కనెక్ట్ చేయవచ్చు. ఈ డిస్‌కనెక్ట్ స్విచ్‌ను CS11 రకం లేదా CS17 టైప్ మాన్యువల్ మెకానిజంతో సరిపోల్చవచ్చు, వీటిలో, CS17 ఎర్తింగ్ ఫిట్టింగ్‌తో డిస్‌కనెక్ట్ స్విచ్‌లో ఉపయోగించబడుతుంది. (మోటారు యంత్రాంగాన్ని యూజర్ యొక్క అవసరం ప్రకారం వ్యవస్థాపించవచ్చు), సహేతుకమైన నిర్మాణం, సౌకర్యవంతమైన ఆపరేటింగ్; అనుకూలమైన సంస్థాపన, సింగిల్-పోల్ లేదా మూడు-పోల్ ఉపయోగించగలదు; పరిచయం యొక్క విస్తృత దూరం, సురక్షితమైన మరియు నమ్మదగిన ఇన్సులేటింగ్. యూజర్ యొక్క అవసరం ప్రకారం ఎర్తింగ్ రకం సరళమైనది, సింగిల్ ఎర్తింగ్ డ్యూయల్ ఎర్తింగ్ లేదా ఎర్తింగ్ లేకుండా ఎంచుకోవచ్చు.

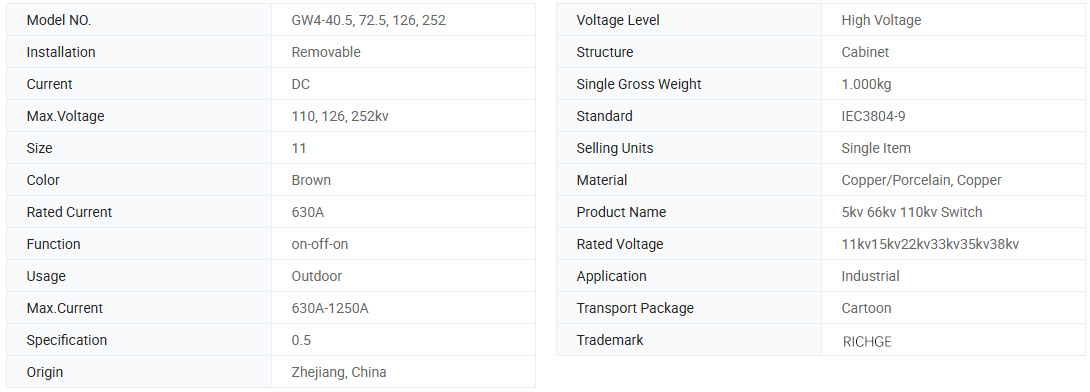

ప్రాథమిక సమాచారం.

సాంకేతిక పరామితి

మోడల్	రేటెడ్ వోల్టేజ్ (కెవి)	రేట్ కరెంట్ (ఎ)	ప్రస్తుత (KA) ను తట్టుకోండి	4 సె స్వల్పకాలిక ప్రస్తుత (KA) ను తట్టుకోండి
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5d	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

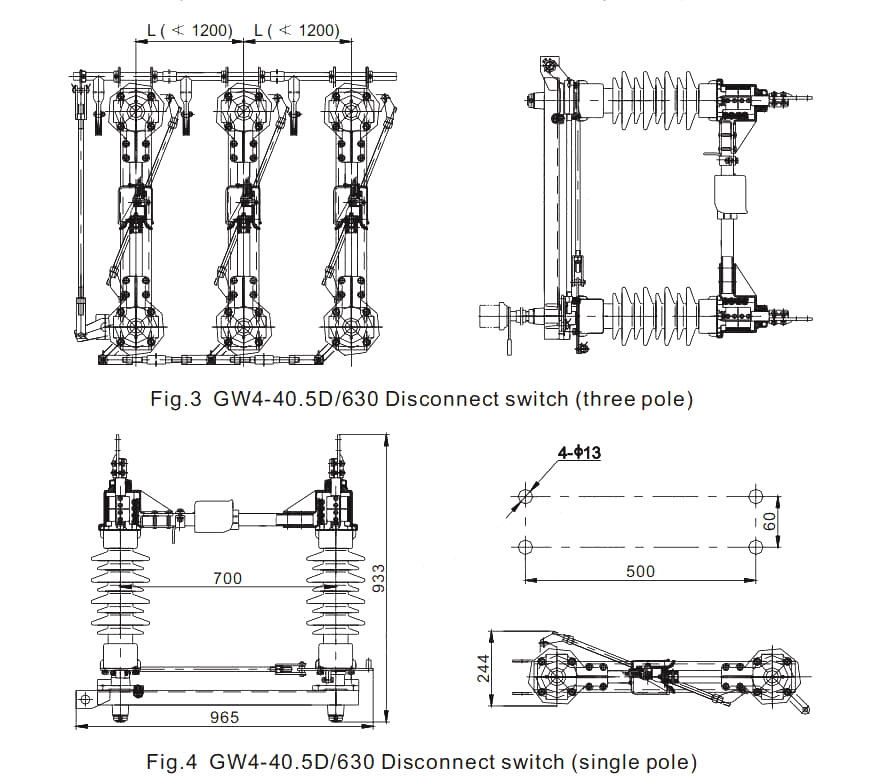

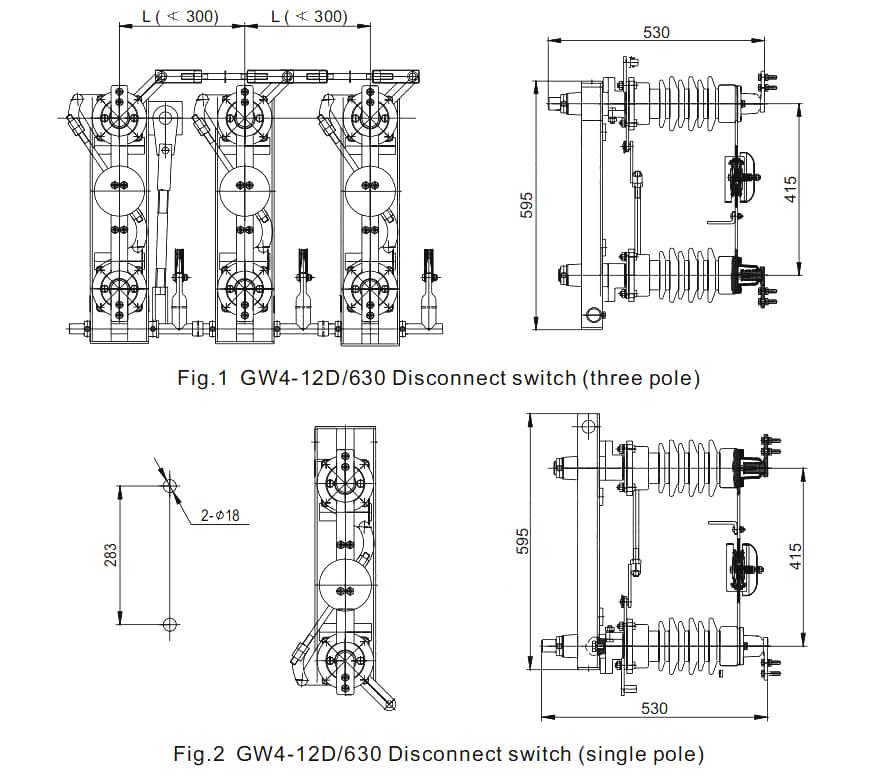

· డ్రాయింగ్

పర్యావరణ పరిస్థితులను ఉపయోగించండి

1.అల్టిట్యూడ్: ≤3000 మీ;

2. పరిసర ఉష్ణోగ్రత: -25 ℃ ~+40 ℃;

3. గాలి వేగం: ≤35 మీ/సె;

4. కాలుష్య డిగ్రీ: ≤iii;

5. భూకంప తీవ్రత: ≤8 డిగ్రీ;

6. వర్తించే సందర్భాలు మంట, పేలుడు పదార్థాలు, కాస్టిక్ వాయువు నుండి విముక్తి పొందాలి.

సూచనలు ఆర్డరింగ్

OE OEM & ODM ను అంగీకరించండి: అవును

● సర్టిఫికేట్: CE, పరీక్ష నివేదికలు

Time ఉత్పత్తి సమయం: 7 ~ 12 పని రోజులు

● వారంటీ వ్యవధి: 12 నెలలు

● డెలివరీ సమయం: 15 రోజులు

స్విచ్‌ను ఆర్డర్ చేసేటప్పుడు, దయచేసి మోడల్ స్పెసిఫికేషన్, రేటెడ్ వోల్టేజ్, రేటెడ్ కరెంట్ మరియు ఇతర సాంకేతిక డేటాను సూచించండి.

Everitions ప్రత్యేక అవసరాలు ఉంటే, వాటిని పరిష్కరించడానికి మీరు మమ్మల్ని చర్చించవచ్చు.
