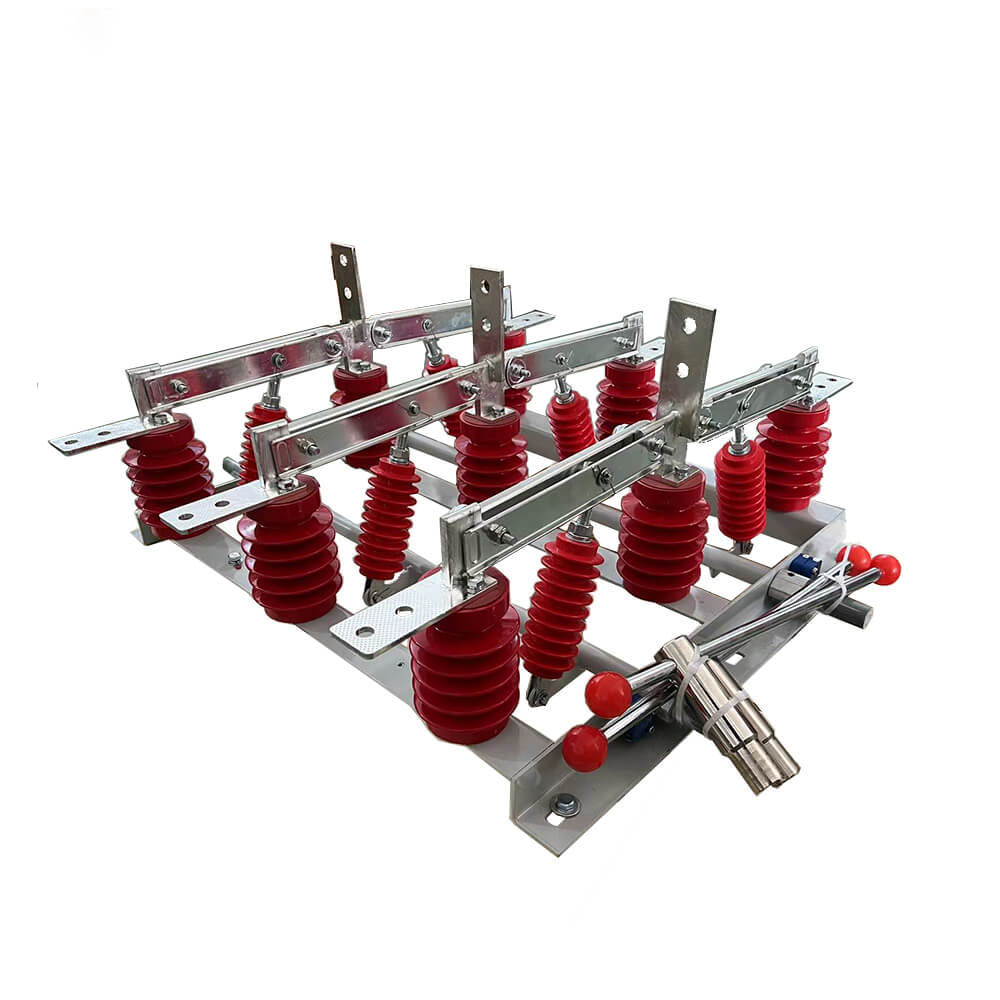

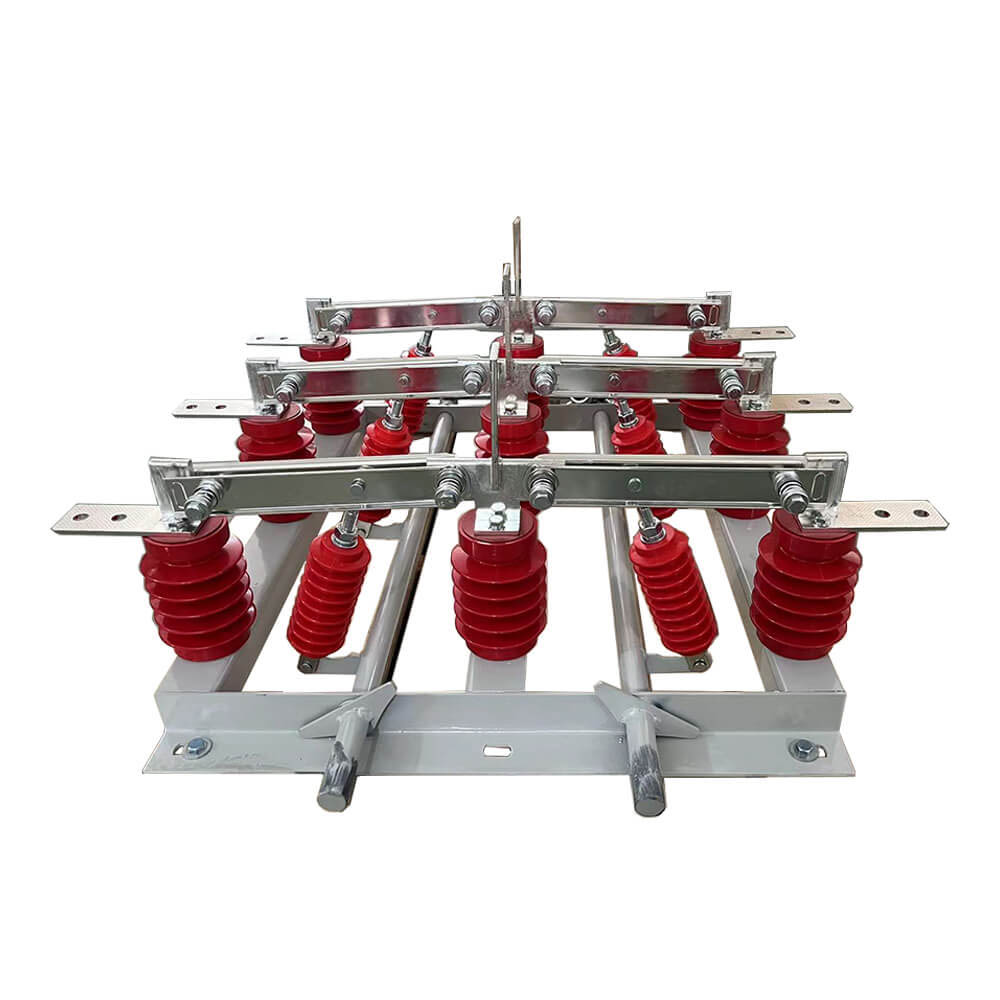

అవుట్డోర్ హై వోల్టేజ్ డబుల్ పవర్ ఐసోలేషన్ నైఫ్ స్విచ్ వాల్ డిస్‌కనెక్ట్ స్విచ్‌లు

నిర్మాణం మరియు పని సూత్రం

     GN19-12/400, 630, 1000, 1250 రకం డిస్‌కనెక్ట్ స్విచ్ యొక్క వాహక భాగం ప్రతి దశకు రెండు స్తంభం అవాహకాల ద్వారా బేస్ మీద పరిష్కరించబడుతుంది. . కాంటాక్ట్ కత్తి యొక్క ప్రతి దశ టై ఇన్సులేటర్, టై ఇన్సులేటర్ మధ్యలో అనుసంధానించబడి, అనుసంధానించబడిన కుదురు యొక్క బేస్ మీద వ్యవస్థాపించబడుతుంది. స్పిండిల్ కనెక్ట్ చేసే రాడ్ (యూజర్-అందించిన) మరియు CS6-1 రకం కదిలే యంత్రాంగానికి హ్యాండిల్ ద్వారా అనుసంధానించబడి ఉంది. కనెక్ట్ చేసే కాంటాక్ట్ కత్తి రెండు స్లాట్డ్ రాగి పలకలతో కూడి ఉంటుంది, ఇది కాంటాక్ట్ నైఫ్ యొక్క వేడి వెదజల్లడం ప్రాంతాన్ని దిగువ ఉష్ణోగ్రతను తగ్గించడానికి మాత్రమే కాకుండా, కాంటాక్ట్ కత్తి యొక్క యాంత్రిక బలాన్ని మెరుగుపరుస్తుంది, తద్వారా స్విచ్ యొక్క డైనమిక్ స్థిరత్వం మెరుగుపడుతుంది. కాంటాక్ట్ కత్తి యొక్క ఒక చివర కాంటాక్ట్ బ్లాక్‌లో (లేదా వాహక రాడ్‌లో) బోల్ట్ (షా కారు) ద్వారా అమర్చబడుతుంది. GN19-12/1000, 1250 మాగ్నెటిక్ లాకింగ్ ప్లేట్ యొక్క సంస్థాపనతో సంబంధం కలిగి ఉంది, అంతేకాకుండా మాగ్నెటిక్ లాకింగ్ ప్లేట్ యొక్క ఉద్దేశ్యం ఏమిటంటే, రెండు గాడి కాంటాక్ట్ కత్తిని పెంచడానికి పెద్ద షార్ట్-సర్క్యూట్ కరెంట్ | మధ్య | ఆకర్షణ. GN19-12/400, 630 డిస్‌కనెక్ట్ స్విచ్‌లు కరెంట్ ద్వారా చిన్న పరిమితిని కలిగి ఉంటాయి, కాబట్టి మాగ్నెటిక్ లాకింగ్ ప్లేట్‌ను జోడించాల్సిన అవసరం లేదు.

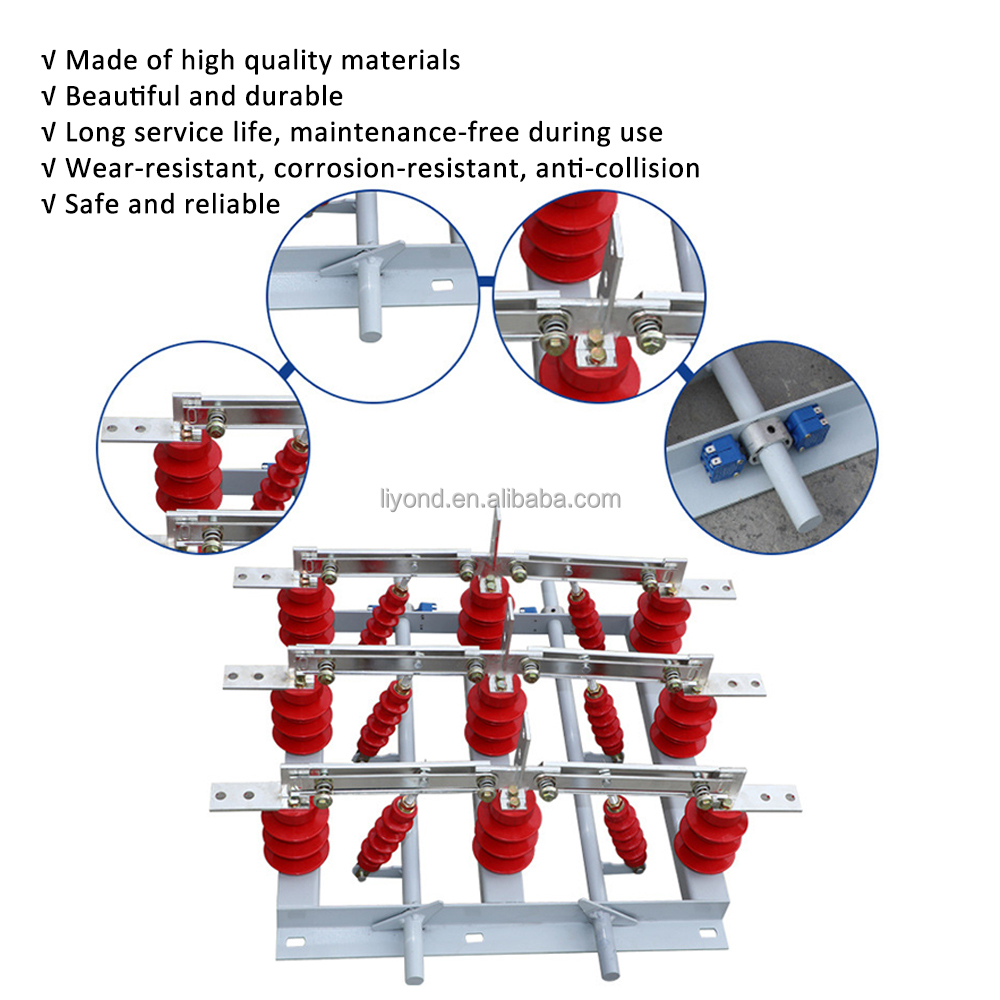

కీ లక్షణాలు

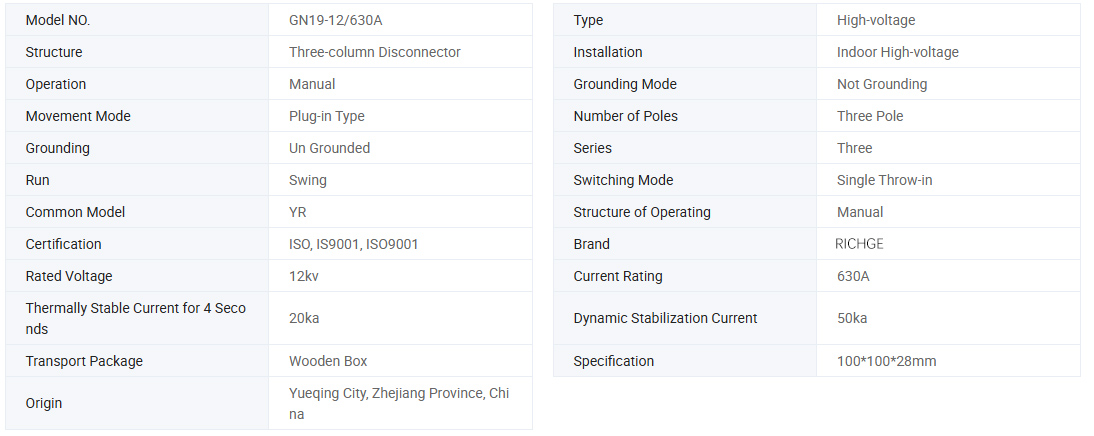

సాంకేతిక పరామితి

మోడల్	రేటెడ్ వోల్టేజ్ (కెవి)	రేటెడ్ కరెంట్ (ఎ)	రేట్ స్వల్పకాలిక కరెంట్‌ను తట్టుకుంటుంది ( / 4 సె)	రేటెడ్ పీక్ కరెంట్‌ను తట్టుకుంటుంది (ది)
GN19-12 / 400-122.5	12	400	12.5	31.5
GN19-12 / 630-20	12	630	20	50
GN19-12 / 1000-31.5	12	1000	31.5	80
GN19-12 / 1250-31.5	12	1250	31.5	80
GN19-12C/400-12.5	12	400	12.5	31.5
GN19-12C/630-20	12	630	20	50
GN19-12C/1000-31.5	12	1000	31.5	80
GN19-12C/1250-31.5	12	1250	31.5	80

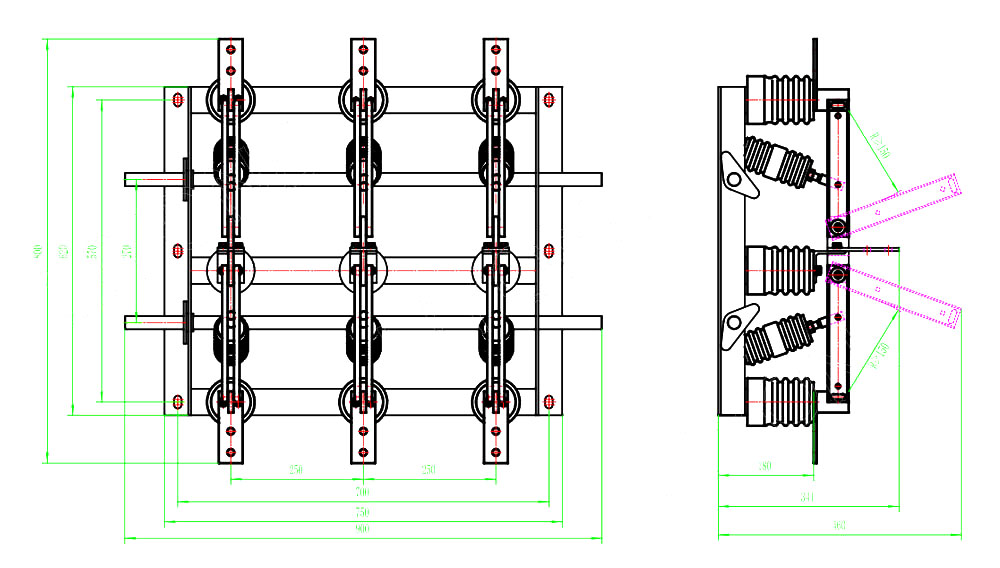

డ్రాయింగ్

పర్యావరణ పరిస్థితులను ఉపయోగించండి

1. పరిసర ఉష్ణోగ్రత యొక్క ఎగువ పరిమితి +40 ℃, తక్కువ పరిమితి -l0 ℃, గమనిక: -25 at వద్ద నిల్వ మరియు రవాణాను అనుమతించండి

2. ఎత్తు 1000 మీ కంటే ఎక్కువ కాదు

3. సాపేక్ష ఆర్ద్రత: రోజువారీ సగటు 95%కంటే ఎక్కువ కాదు, నెలవారీ సగటు 90%కంటే ఎక్కువ కాదు

4. నీటి ఆవిరి పీడనం: రోజువారీ సగటు 2.2 × 10-3mpa కంటే ఎక్కువ కాదు, నెలవారీ సగటు 1.8 × 10-3mpa కంటే ఎక్కువ కాదు

5. చుట్టుపక్కల గాలి తినివేయు లేదా మండే వాయువులు, నీటి ఆవిరి మరియు ఇతర స్పష్టమైన కాలుష్యం నుండి విముక్తి పొందాలి.

6. రెగ్యులర్ మరియు హింసాత్మక కంపనం లేదు.

గమనిక: పై షరతులకు అనుగుణంగా లేకపోతే సమస్యను పరిష్కరించడానికి తయారీదారుని సంప్రదించండి

సూచనలు ఆర్డరింగ్

OE OEM & ODM ను అంగీకరించండి: అవును

● సర్టిఫికేట్: CE, పరీక్ష నివేదికలు

Time ఉత్పత్తి సమయం: 7 ~ 12 పని రోజులు

● వారంటీ వ్యవధి: 12 నెలలు

● డెలివరీ సమయం: 15 రోజులు

స్విచ్‌ను ఆర్డర్ చేసేటప్పుడు, దయచేసి మోడల్ స్పెసిఫికేషన్, రేటెడ్ వోల్టేజ్, రేటెడ్ కరెంట్ మరియు ఇతర సాంకేతిక డేటాను సూచించండి.

Everitions ప్రత్యేక అవసరాలు ఉంటే, వాటిని పరిష్కరించడానికి మీరు మమ్మల్ని చర్చించవచ్చు.
