బ్రాండ్:రిచ్ టెక్నాలజీ ద్వారా SOLH

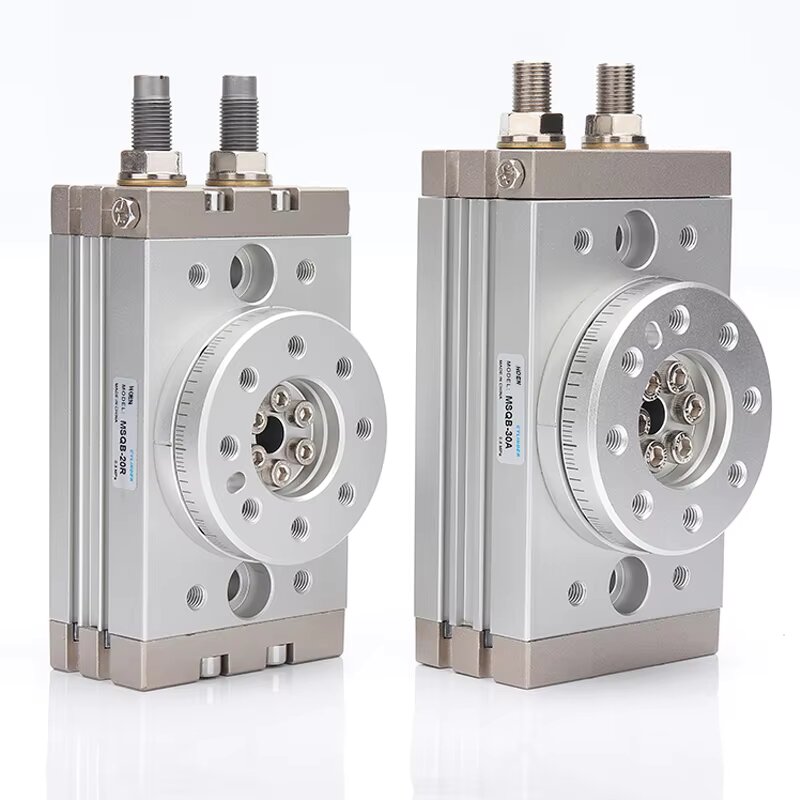

SOLH HRQ రోటరీ సిలిండర్ సుష్ట డ్యూయల్-పిస్టన్ ర్యాక్ & పినియన్ ట్రాన్స్మిషన్ స్ట్రక్చర్ను స్వీకరిస్తుంది, ఇందులో అల్ట్రా-స్మూత్ రొటేషన్, డబుల్ అవుట్పుట్ థ్రస్ట్ మరియు అధిక రిపీట్ పొజిషనింగ్ ఖచ్చితత్వం ఉంటాయి. స్వింగ్ యాంగిల్ 0~190°లోపు నిరంతరం సర్దుబాటు చేయగలదు, రోటరీ ఇండెక్సింగ్, వర్క్పీస్ బిగింపు, ఫ్లిప్పింగ్ మరియు అన్ని ఆటోమేటెడ్ ఉత్పత్తి పరికరాలలో స్టేషన్లను క్రమబద్ధీకరించడం కోసం విస్తృతంగా అమలు చేయబడుతుంది.
|
మోడల్ వేరియంట్ |
బఫర్ కాన్ఫిగరేషన్ |
కోర్ ఫీచర్ |
అనుకూలమైన పని పరిస్థితులు |
| HRQ□ |
స్క్రూ బఫర్ను మాత్రమే పరిమితం చేయండి |
ఆర్థిక ప్రాథమిక నమూనా |
తేలికపాటి లోడ్, తక్కువ ప్రభావం, సాధారణ తక్కువ-వేగం చక్రాలు |
| HRQ□-A |
అంతర్నిర్మిత హైడ్రాలిక్ ఆయిల్ షాక్ అబ్జార్బర్ |
బలమైన శక్తి శోషణ, ఖచ్చితమైన స్టాప్ పొజిషనింగ్ |
మీడియం & హెవీ లోడ్, హై-స్పీడ్ తరచుగా రొటేషన్ |
| HRQ□-A(S) |
హైడ్రాలిక్ బఫర్ + స్టెయిన్లెస్ స్టీల్ ఎండ్ క్యాప్ |
యాంటీ-రస్ట్ & తుప్పు నిరోధకత |
తేమతో కూడిన వర్క్షాప్, బలహీనమైన తినివేయు ద్రవ వాతావరణం |
|
పారామీటర్ అంశం |
స్పెసిఫికేషన్ వివరాలు |
| పూర్తి మోడల్ రేంజ్ |
సూక్ష్మ పరిమాణం: HRQ2 / HRQ3 / HRQ7 మధ్యస్థ పరిమాణం: HRQ10 / HRQ20 / HRQ30 / HRQ50 పెద్ద పరిమాణం: HRQ70 / HRQ100 / HRQ200 |
| డ్రైవ్ రకం |
డబుల్ యాక్టింగ్ డ్యూయల్ పిస్టన్ ర్యాక్ & పినియన్ స్ట్రక్చర్ |
| ఆపరేటింగ్ ప్రెజర్ రేంజ్ |
సూక్ష్మ: 0.15~0.7 MPaమీడియం & పెద్దది: 0.2~0.7 MPa |
| రుజువు పరీక్ష ఒత్తిడి |
1.2 MPa |
| సర్దుబాటు స్వింగ్ యాంగిల్ |
0~190°, గరిష్ట స్ట్రోక్కి ఫ్యాక్టరీ ప్రీసెట్ చేయబడింది |
| పరిసర ఆపరేటింగ్ ఉష్ణోగ్రత |
-20 ~ 70℃ |
| బఫర్ కాన్ఫిగరేషన్ నియమాలు |
మైక్రో మోడల్లు మెకానికల్ లిమిట్ స్క్రూతో మాత్రమే అమర్చబడి ఉంటాయి;మీడియం & పెద్ద పరిమాణాల ఐచ్ఛిక స్క్రూ బఫర్ లేదా హైడ్రాలిక్ బఫర్ (-A ప్రత్యయం) |
| ఎయిర్ పోర్ట్ థ్రెడ్ స్పెక్ |
మైక్రో HRQ2/3/7: M5×0.8మీడియం మోడల్లు: M8 ~ M14×1.5పెద్ద మోడల్లు: M20×1.5 / M27×1.5 |
| సరళత అవసరం |
ఫ్యాక్టరీ ప్రీ-గ్రీస్డ్, పూర్తిగా లూబ్రికేషన్-ఫ్రీ ఆపరేషన్ |
1. సైద్ధాంతిక అవుట్పుట్ టార్క్ (0.5MPa సరఫరా గాలి, యూనిట్: N·m)
|
మోడల్ కోడ్ |
అవుట్పుట్ టార్క్ (N·m) |
| HRQ2 |
0.20 |
| HRQ3 |
0.33 |
| HRQ7 |
0.63 |
| HRQ10 |
1.12 |
| HRQ20 |
2.20 |
| HRQ30 |
2.80 |
| HRQ50 |
5.00 |
| HRQ70 |
7.50 |
| HRQ100 |
11.00 |
| HRQ200 |
22.00 |
|
మోడల్ కోడ్ |
రేడియల్ లోడ్ (N) |
అక్షసంబంధ లోడ్ (N) |
అనుమతించదగిన బెండింగ్ మూమెంట్ (N·m) |
| HRQ2 |
18 |
35 |
0.8 |
| HRQ3 |
30 |
50 |
1.1 |
| HRQ7 |
50 |
70 |
1.5 |
| HRQ10 |
80 |
80 |
2.5 |
| HRQ20 |
150 |
150 |
4.0 |
| HRQ30 |
200 |
200 |
5.5 |
| HRQ50 |
300 |
300 |
10.0 |
| HRQ70 |
330 |
300 |
12.0 |
| HRQ100 |
390 |
500 |
18.0 |
| HRQ200 |
540 |
740 |
25.0 |
-- వైకల్యం మరియు ముందస్తు వైఫల్యాన్ని నివారించడానికి, వాస్తవ పని భారం తప్పనిసరిగా దిగువ భద్రతా సూత్రాన్ని కలిగి ఉండాలి:
-- వాస్తవ అక్షసంబంధ లోడ్ / గరిష్ట అక్షసంబంధ లోడ్ + వాస్తవ రేడియల్ లోడ్ / గరిష్ట రేడియల్ లోడ్ + వాస్తవ వంపు క్షణం / గరిష్ట వంపు క్షణం ≤ 15.
1. సిమెట్రిక్ ర్యాక్ & పినియన్ డ్రైవ్
-- బ్యాలెన్స్డ్ డ్యూయల్ పిస్టన్ డబుల్ అవుట్పుట్ టార్క్, వణుకు లేకుండా స్థిరమైన రొటేషన్, అద్భుతమైన పొజిషనింగ్ ఖచ్చితత్వం మరియు సింగిల్-వేన్ రోటరీ సిలిండర్లతో పోలిస్తే ఉన్నతమైన హెవీ-లోడ్ బేరింగ్ సామర్థ్యాన్ని అందిస్తుంది.
2. మల్టీ-డైరెక్షనల్ మౌంటు బేస్
-- HRQ10~HRQ200: రెండు వైపుల ముఖాలపై పంపిణీ చేయబడిన ట్యాప్డ్ మౌంటు రంధ్రాలు;
-- మైక్రో HRQ2/3/7: దిగువ విమానంలో మౌంటు రంధ్రాలు; కాంపాక్ట్ పరికరాల ఫ్రేమ్ల కోసం సౌకర్యవంతమైన లేఅవుట్.
3. సెంట్రల్ హాలో త్రూ హోల్
-- రోటరీ టేబుల్ ఉపరితలంపై బోలు డిజైన్ గాలి గొట్టాలు, సెన్సార్ కేబుల్లు మధ్య గుండా వెళ్ళడానికి అనుమతిస్తుంది, బాహ్య లైన్ జోక్యం లేకుండా చక్కగా అంతర్గత పైపింగ్ లేఅవుట్.
4. రెండు ఐచ్ఛిక బఫర్ సొల్యూషన్స్
-- మెకానికల్ లిమిట్ స్క్రూ బఫర్: తక్కువ ధర, తక్కువ లోడ్ & తక్కువ-స్పీడ్ అడపాదడపా ఆపరేషన్కు అనుకూలం
-- హైడ్రాలిక్ షాక్ అబ్జార్బర్ (-A ప్రత్యయం): శక్తి శోషణ సామర్థ్యం స్క్రూ బఫర్ కంటే 3~5 రెట్లు ఎక్కువ, హై-స్పీడ్ హెవీ-లోడ్ స్టాప్లో ఇంపాక్ట్ వైబ్రేషన్ను సమర్థవంతంగా అణిచివేస్తుంది, ఖచ్చితమైన పొజిషనింగ్ రిపీటబిలిటీకి హామీ ఇస్తుంది
5. యూనివర్సల్ మాగ్నెటిక్ స్విచ్ అనుకూలత
-- PLC కంట్రోల్ సిస్టమ్కి రోటరీ ఇన్-ప్లేస్ సిగ్నల్ ఫీడ్బ్యాక్ కోసం D-M9BV, D-A93 మరియు ఇతర సాధారణ మాగ్నెటిక్ రీడ్ స్విచ్లకు అనుకూలమైన సిలిండర్ బాడీకి రెండు వైపులా స్టాండర్డ్ ప్రీ-మెషిన్డ్ సెన్సార్ గ్రూవ్లు.
1. ప్రాథమిక నమూనా ఉదాహరణ: HRQ30-A
-- HRQ: రోటరీ రాక్ & పినియన్ సిలిండర్ సిరీస్ కోడ్
-- 30: ఫ్రేమ్ సైజు కోడ్, స్థిర టార్క్ & లోడ్ పారామితులకు అనుగుణంగా ఉంటుంది
-- -A: అంతర్నిర్మిత హైడ్రాలిక్ షాక్ శోషక ప్రత్యయం; no suffix = యాంత్రిక పరిమితి స్క్రూ బఫర్
2. విస్తరించిన ప్రత్యయం నిర్వచనం
-- -S: యాంటీ తుప్పు తేమ వాతావరణం కోసం స్టెయిన్లెస్ స్టీల్ ఎండ్ క్యాప్
-- థ్రెడ్ ఎంపికలు: PT టేపర్ థ్రెడ్, G సమాంతర థ్రెడ్, NPT అమెరికన్ స్టాండర్డ్ థ్రెడ్
1. ఎంపిక ప్రాధాన్యత నియమాలు
-- హై స్పీడ్, హెవీ వర్క్పీస్ లోడ్, హై-ప్రెసిషన్ స్టాప్ పొజిషనింగ్ → HRQ□-A హైడ్రాలిక్ బఫర్ మోడల్
-- లైట్ లోడ్, తక్కువ సైకిల్ స్పీడ్, కఠినమైన ఖర్చు నియంత్రణ → స్టాండర్డ్ HRQ స్క్రూ బఫర్ వెర్షన్
-- తేమ / కొద్దిగా తినివేయు వర్క్షాప్ వాతావరణం → HRQ□-A(S) స్టెయిన్లెస్ స్టీల్ ఎండ్ క్యాప్ వేరియంట్
-- లోడ్ మ్యాచింగ్ ప్రాధాన్యత: మూడు ప్రధాన సూచికలను ఏకకాలంలో ధృవీకరించండి – అవుట్పుట్ టార్క్, బెండింగ్ మూమెంట్, రేడియల్ & అక్షసంబంధ అనుమతించదగిన లోడ్
2. సాధారణ పారిశ్రామిక అప్లికేషన్ దృశ్యాలు
-- ప్రెసిషన్ ఆటోమేటిక్ అసెంబ్లీ: రోటరీ పార్ట్ అసెంబ్లీ, స్క్రూ బిగించే స్టేషన్లు
-- మెటీరియల్ సార్టింగ్ లాజిస్టిక్స్: 90°/180° వర్క్పీస్ ఫ్లిప్పింగ్, కన్వేయర్ డైరెక్షన్ మారడం
-- న్యూమాటిక్ క్లాంపింగ్ ఫిక్చర్లు: రోటరీ జిగ్ బిగింపు & టర్నోవర్ మెకానిజం
-- ప్యాకేజింగ్ యంత్రాలు: బాటిల్ రొటేషన్, ఆటోమేటిక్ లేబుల్ అంటుకునే రోటరీ స్టేషన్లు
|
పోలిక అంశం |
HRQ ర్యాక్ & పినియన్ రోటరీ సిలిండర్ |
వేన్ టైప్ రోటరీ యాక్యుయేటర్ |
| వేన్ టైప్ రోటరీ యాక్యుయేటర్ |
డ్యూయల్ పిస్టన్ డబుల్ థ్రస్ట్, స్థిరమైన స్థిరమైన టార్క్ |
సింగిల్ వేన్ నిర్మాణం, మధ్యస్థ అస్థిర టార్క్ అవుట్పుట్ |
| బఫర్ కెపాసిటీ |
ఐచ్ఛిక మెకానికల్ స్క్రూ / అధిక శక్తి హైడ్రాలిక్ బఫర్, విస్తృత సర్దుబాటు పరిధి |
స్థిర అంతర్నిర్మిత రబ్బరు బఫర్, పరిమిత సర్దుబాటు పరిధి |
| మౌంటు లేఅవుట్ |
మల్టీ-సైడ్ & బాటమ్ మౌంటు ట్యాప్డ్ హోల్స్ |
ప్రధానంగా ఫ్లేంజ్ లేదా షాఫ్ట్ సింగిల్-సైడ్ మౌంటు |
| సర్దుబాటు స్వింగ్ యాంగిల్ |
పూర్తి 0~190° అనంతంగా సర్దుబాటు చేయవచ్చు |
ప్రామాణిక 0~190° స్థిర స్ట్రోక్ |
| వర్తించే లోడ్ గ్రేడ్ |
మీడియం & హెవీ లోడ్, బలమైన బెండింగ్ & రేడియల్ లోడ్ రెసిస్టెన్స్ |
ప్రధానంగా లైట్-లోడ్ తక్కువ-సైకిల్ పరికరాలు |
| ఉత్పత్తి ఖర్చు |
డ్యూయల్ పిస్టన్ గేర్ అసెంబ్లీ కారణంగా మధ్య-శ్రేణి ధర |
తక్కువ ధర, సాధారణ లైట్-డ్యూటీ స్టేషన్లకు పొదుపు |
SOLH HRQ డ్యూయల్ పిస్టన్ ర్యాక్ & పినియన్ రోటరీ సిలిండర్ మెకానికల్ స్క్రూ / హైడ్రాలిక్ బఫర్ ఐచ్ఛిక వేరియంట్లను స్టెయిన్లెస్ స్టీల్ తుప్పు నిరోధక వెర్షన్, మల్టీ-డైరెక్షన్ మౌంటు మరియు సెంట్రల్ హాలో టేబుల్ డిజైన్తో అందిస్తుంది, స్థిరమైన హై టార్క్ హెవీ-డ్యూటీ రోటరీ పొజిషనింగ్ను అందిస్తుంది.
