రిచ్ టెక్నాలజీ ఇండోర్ హై-వోల్టేజ్ గ్రౌండింగ్ స్విచ్‌కు వివరణాత్మక పరిచయం

    అధిక-వోల్టేజ్ స్విచ్ గేర్ ఉపకరణాల రంగంలో రిచ్జ్ టెక్నాలజీ యొక్క వ్యాపార పునాది ఆధారంగా (గతంలో అధిక-వోల్టేజ్ ఇన్సులేషన్ భాగాలు, గ్రౌండింగ్ స్విచ్ భాగాలు మొదలైన వాటిపై దృష్టి సారించింది), దాని ఇండోర్ హై-వోల్టేజ్ గ్రౌండింగ్ స్విచ్ ఉత్పత్తులు 12kV~40.5kV వోల్టేజ్ స్థాయిలతో పవర్ సిస్టమ్‌లకు ప్రధాన భద్రతా పరికరాలుగా ఉంచబడ్డాయి. పరికరాల నిర్వహణ సమయంలో గ్రౌండింగ్ రక్షణ అవసరాలను తీర్చడానికి ఇవి ప్రధానంగా ఇండోర్ సబ్‌స్టేషన్‌లు, పవర్ డిస్ట్రిబ్యూషన్ రూమ్‌లు మరియు హై-వోల్టేజ్ స్విచ్‌గేర్ మ్యాచింగ్‌లలో ఉపయోగించబడతాయి. ఉత్పత్తులు T/ZZB 2173-2021 "12kV～40.5kV ఇండోర్ హై-వోల్టేజ్ AC గ్రౌండింగ్ స్విచ్" వంటి పరిశ్రమ ప్రమాణాలకు అనుగుణంగా ఉంటాయి. ఉత్పత్తి యొక్క ప్రధాన కొలతలు నుండి క్రింది వివరణాత్మక పరిచయం:

I. ఉత్పత్తి అవలోకనం మరియు కోర్ పొజిషనింగ్

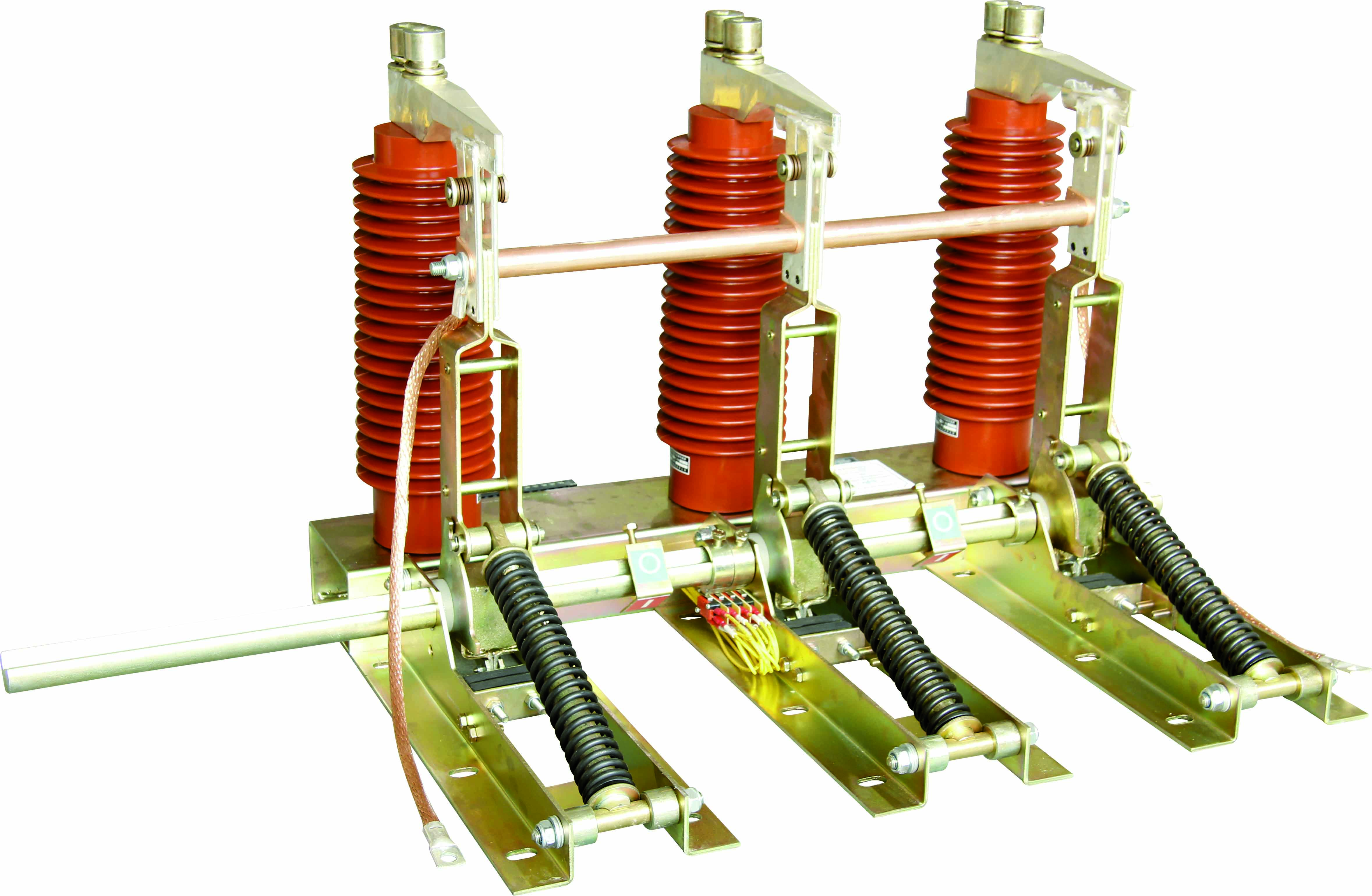

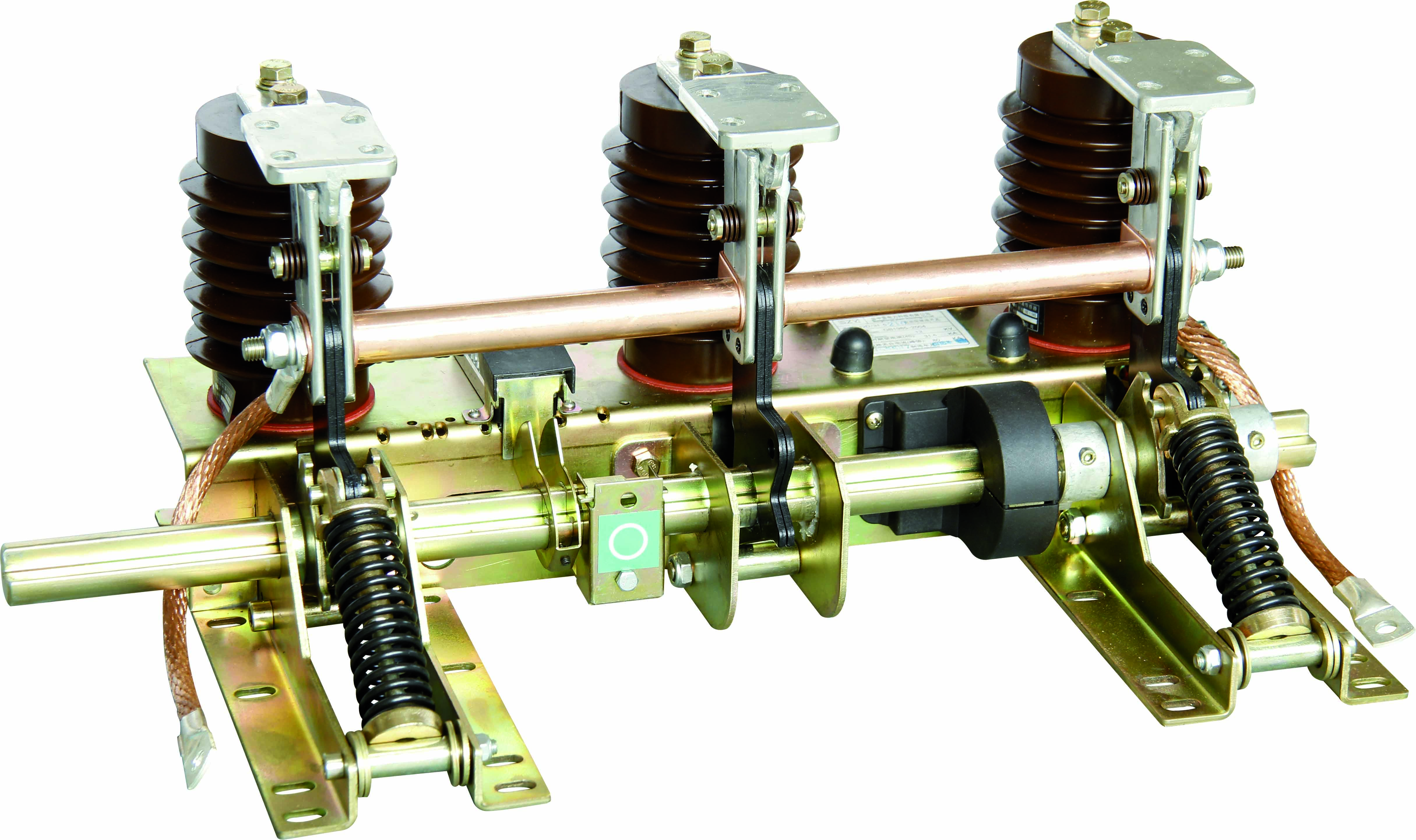

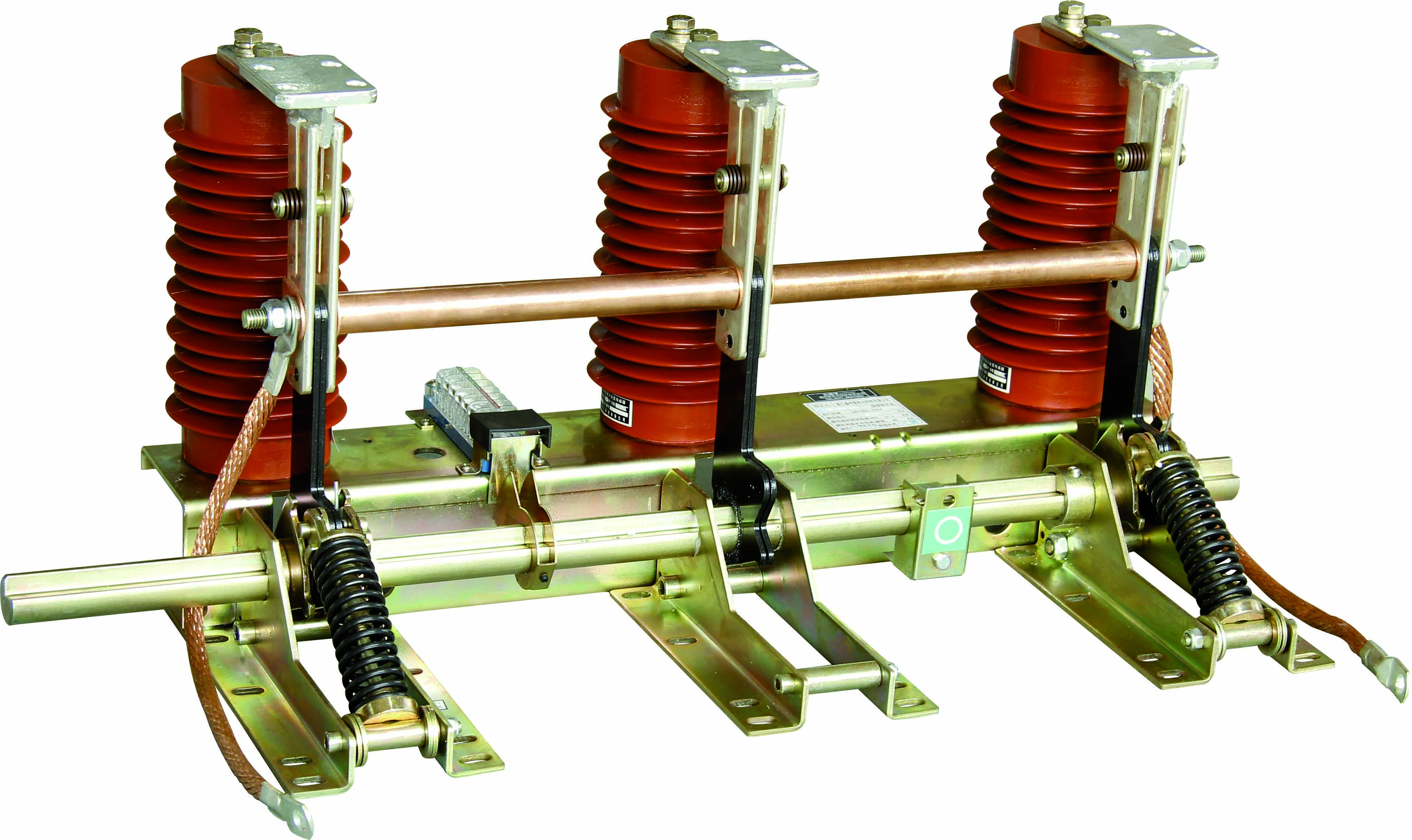

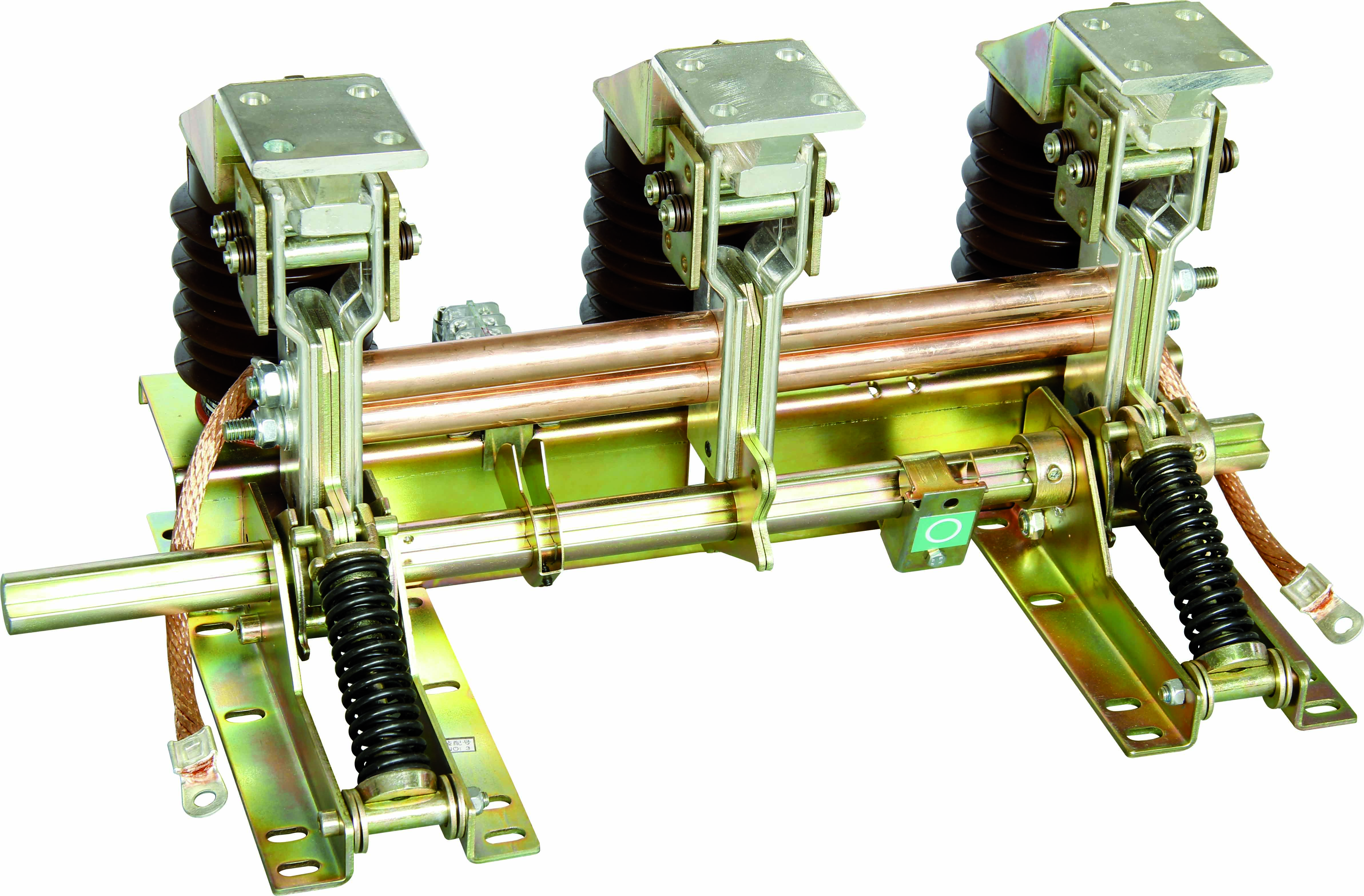

    రిచ్జ్ ఇండోర్ హై-వోల్టేజ్ గ్రౌండింగ్ స్విచ్ అనేది మెకానికల్ సేఫ్టీ గ్రౌండింగ్ పరికరం, ఇది ఐసోలేటింగ్ స్విచ్‌గా వర్గీకరించబడింది. అధిక-వోల్టేజ్ పరికరాలు (సర్క్యూట్ బ్రేకర్లు, ట్రాన్స్‌ఫార్మర్లు, స్విచ్‌గేర్ వంటివి) నిర్వహణ సమయంలో నిర్వహించాల్సిన పరికరాలు మరియు పవర్ గ్రిడ్ మధ్య నమ్మకమైన గ్రౌండింగ్ సర్క్యూట్‌ను ఏర్పరచడం దీని ప్రధాన విధి, అవశేష ఛార్జీలను విడుదల చేయడం మరియు వ్యక్తిగత విద్యుత్ షాక్ లేదా అనుకోని విద్యుత్ సరఫరా వల్ల పరికరాలు దెబ్బతినకుండా నిరోధించడానికి "స్పష్టమైన డిస్‌కనెక్షన్ పాయింట్" అందించడం.

• వోల్టేజ్ కవరేజ్: 12kV, 24kV, 40.5kV (మెయిన్ స్ట్రీమ్ మీడియం-వోల్టేజ్ ఇండోర్ పవర్ సిస్టమ్‌లకు అనుగుణంగా);

• ఫ్రీక్వెన్సీ అడాప్టేషన్: 50Hz (డొమెస్టిక్ పవర్ సిస్టమ్ స్టాండర్డ్స్‌తో అనుకూలంగా ఉంటుంది);

• ప్రధాన ప్రయోజనాలు: కాంపాక్ట్ స్ట్రక్చర్, ఫ్లెక్సిబుల్ ఆపరేషన్ మరియు కఠినమైన వాతావరణాలకు (దుమ్ము, ఉష్ణోగ్రత మరియు తేమ హెచ్చుతగ్గులు వంటి అంతర్గత సంక్లిష్ట పరిస్థితులకు అనుగుణంగా) రిచ్జ్ హై-వోల్టేజ్ స్విచ్ ఉపకరణాలతో (ఇన్సులేటింగ్ పిల్లర్లు, ఆపరేటింగ్ మెకానిజమ్స్ వంటివి) సాంకేతిక సినర్జీని రూపొందించండి.

II.కీలక సాంకేతిక పారామితులు (T/ZZB 2173-2021 ప్రమాణానికి అనుగుణంగా)

    వోల్టేజ్ స్థాయి వర్గీకరణ ప్రకారం, ప్రధాన సాంకేతిక పారామితులు క్రింది పట్టికలో చూపబడ్డాయి, ఇవి GB/T 1985-2014 "హై-వోల్టేజ్ AC ఐసోలేటింగ్ స్విచ్‌లు మరియు గ్రౌండింగ్ స్విచ్‌లు" యొక్క ప్రాథమిక అవసరాలను కూడా తీరుస్తాయి:

III. స్ట్రక్చరల్ డిజైన్ మరియు వర్కింగ్ ప్రిన్సిపల్

3.1 కోర్ స్ట్రక్చర్ (సులభమైన సంస్థాపన మరియు నిర్వహణ కోసం మాడ్యులర్ డిజైన్)

    పరిపక్వ పరిశ్రమ నిర్మాణాన్ని సూచిస్తూ మరియు రిచ్ యొక్క అనుబంధ ప్రక్రియ ప్రయోజనాలతో కలపడం, ఉత్పత్తి ప్రధానంగా క్రింది భాగాలను కలిగి ఉంటుంది:

• బ్రాకెట్: నిర్మాణ బలాన్ని నిర్ధారించడానికి ఉపరితల వ్యతిరేక తుప్పు చికిత్స (గాల్వనైజింగ్/స్ప్రేయింగ్)తో, చల్లని వంగడం మరియు సన్నని ఉక్కు పలకలను వెల్డింగ్ చేయడం ద్వారా రూపొందించబడింది;

• గ్రౌండింగ్ నైఫ్ అసెంబ్లీ: T2 రెడ్ కాపర్ కోల్డ్-డ్రా ఫార్మింగ్, కాంటాక్ట్ సిల్వర్ ప్లేటింగ్ లేయర్ కాఠిన్యం ≥HV120 (పరిచయ నిరోధకతను తగ్గించడం మరియు తుప్పు నిరోధకతను మెరుగుపరచడం);

• స్టాటిక్ కాంటాక్ట్: ఫ్లేంజ్ నైఫ్-ఎడ్జ్ డిజైన్‌తో, విశ్వసనీయ పరిచయాన్ని సాధించడానికి మరియు వదులుగా ఉన్న వేడిని నివారించడానికి డిస్క్ స్ప్రింగ్‌తో సహకరించడం;

• ఆపరేటింగ్ మెకానిజం: మాన్యువల్/ఎలక్ట్రిక్ డ్యూయల్ మోడ్‌లకు మద్దతు ఇస్తుంది (ఎలక్ట్రిక్ మోడల్‌లో మోటార్ డ్రైవ్ యూనిట్ ఉంటుంది), ప్రెజర్ స్ప్రింగ్ ఎనర్జీ స్టోరేజ్ స్ట్రక్చర్‌తో ఏకీకృతం చేయబడింది;

• ఇన్సులేషన్ భాగాలు: ఎపాక్సీ రెసిన్ ఇన్సులేటర్లు APG ఆటోమేటిక్ కంప్రెషన్ మోల్డింగ్ ప్రక్రియ (అధిక ఇన్సులేషన్ బలం, తక్కువ పాక్షిక ఉత్సర్గ)ను అవలంబిస్తాయి;

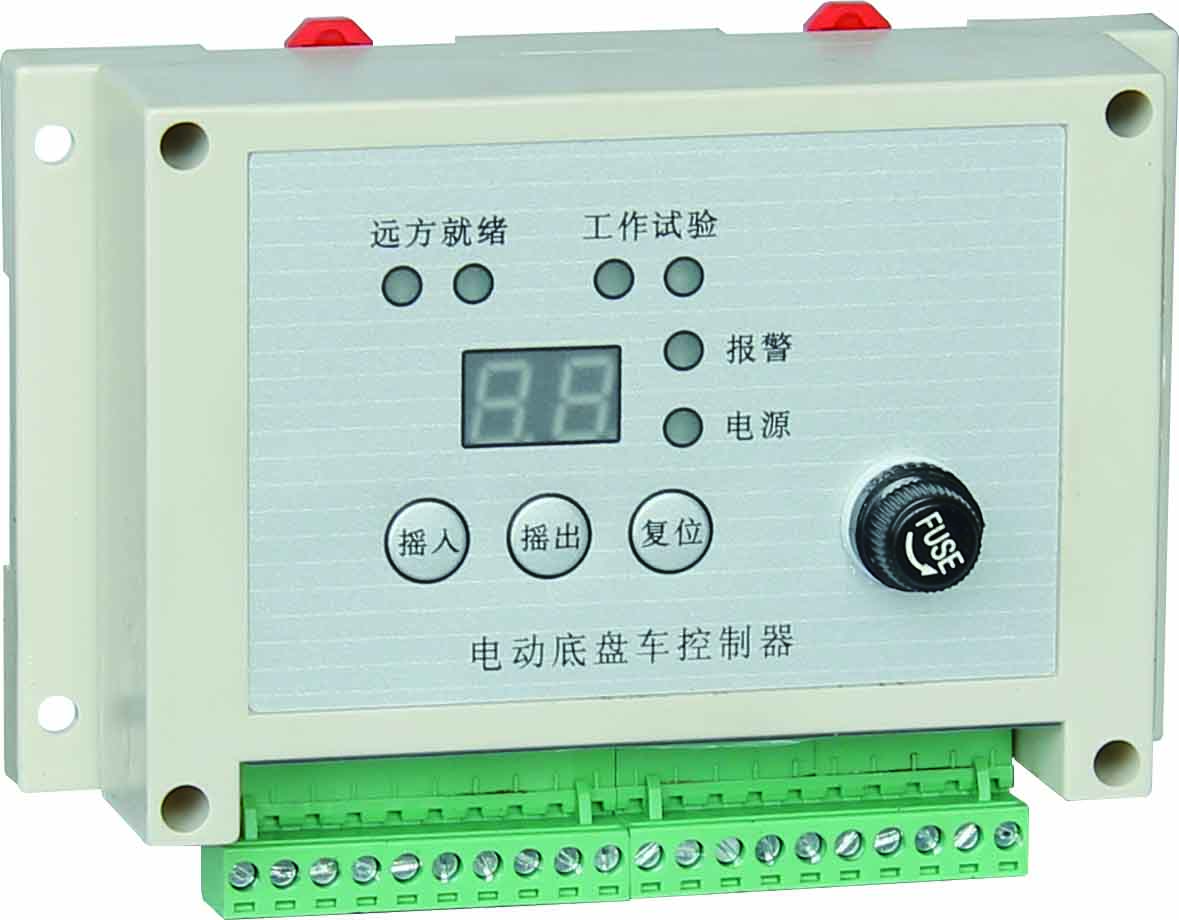

• ఇంటెలిజెంట్ కంట్రోల్ మాడ్యూల్ (ఐచ్ఛికం): మోటార్ స్టాల్ ప్రొటెక్షన్ (≥5 రెట్లు రేట్ చేయబడిన కరెంట్), ఆపరేషన్ సమయ పరిమితి రక్షణ, వోల్టేజ్ హెచ్చుతగ్గుల రక్షణ (80%-120% రేట్ విలువ), రక్షణ గ్రేడ్ IP3X;

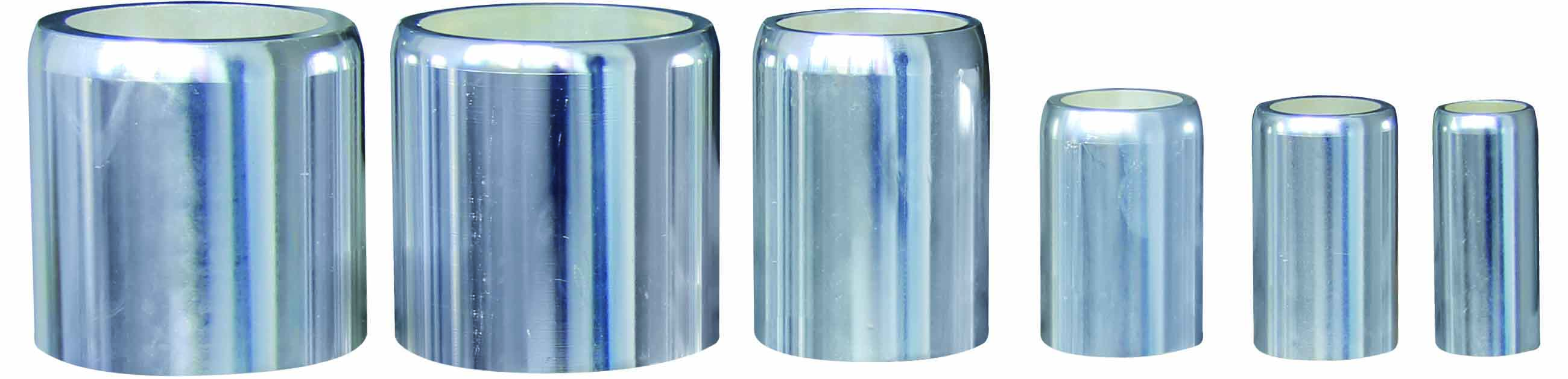

• సహాయక భాగాలు: కండక్టివ్ స్లీవ్ (ఇన్సులేషన్ ఐసోలేషన్), ఫ్లెక్సిబుల్ కనెక్షన్ (పరిహారం ఇన్‌స్టాలేషన్ లోపం), పొజిషన్ సెన్సార్ (ఫీడ్‌బ్యాక్ ఓపెనింగ్ మరియు క్లోజింగ్ స్టేటస్).

3.2 వర్కింగ్ ప్రిన్సిపల్ (ప్రెజర్ స్ప్రింగ్ ఎనర్జీ స్టోరేజ్ ద్వారా నడపబడుతుంది, మాన్యువల్ ఆపరేషన్ వేగంతో సంబంధం లేకుండా)

(1) ముగింపు ఆపరేషన్

1. ఆపరేటింగ్ మెకానిజంను మాన్యువల్‌గా/విద్యుత్‌గా డ్రైవ్ చేయండి, టార్క్ మెయిన్ షాఫ్ట్‌కి ప్రసారం చేయబడుతుంది, క్రాంక్ ఆర్మ్‌ను తిప్పడానికి నడపడానికి రెసిస్టెన్స్ టార్క్‌ను అధిగమించి;

2. గ్రౌండింగ్ నైఫ్ ఆపరేటింగ్ రాడ్ ప్రెజర్ స్ప్రింగ్ డెడ్ పాయింట్ గుండా వెళుతుంది మరియు ప్రెజర్ స్ప్రింగ్ గ్రౌండింగ్ కత్తిని త్వరగా మూసివేయడానికి తక్షణమే శక్తిని విడుదల చేస్తుంది;

3. స్థానంలో మూసివేసిన తర్వాత, విశ్వసనీయమైన గ్రౌండింగ్ సర్క్యూట్‌ను రూపొందించడానికి గ్రౌండింగ్ కత్తి డిస్క్ స్ప్రింగ్ ద్వారా స్టాటిక్ కాంటాక్ట్ ఫ్లాంజ్‌తో సన్నిహితంగా ఉంటుంది.

(2) ఓపెనింగ్ ఆపరేషన్

1. ఆపరేటింగ్ మెకానిజం రివర్స్ టార్క్‌ను వర్తింపజేస్తుంది మరియు క్రాంక్ ఆర్మ్‌ను రివర్స్‌లో తిప్పడానికి ప్రధాన షాఫ్ట్ ప్రధాన టార్క్ మరియు స్ప్రింగ్ ఫోర్స్‌ను అధిగమిస్తుంది;

2. గ్రౌండింగ్ కత్తి పీడన వసంత శక్తి నిల్వను పూర్తి చేయడానికి మళ్లీ డెడ్ పాయింట్ గుండా వెళుతుంది (తదుపరి ముగింపు కోసం సిద్ధమవుతోంది);

3. స్థానంలో తెరిచిన తర్వాత, బ్రేక్ ఓపెనింగ్ దూరం ప్రామాణిక అవసరాలకు అనుగుణంగా ఉంటుంది, ఇది స్పష్టమైన విద్యుత్ ఐసోలేషన్‌ను ఏర్పరుస్తుంది.

IV. కోర్ విధులు మరియు అప్లికేషన్ దృశ్యాలు

4.1 ప్రధాన భద్రతా విధులు

1. ఫోర్స్‌డ్ ఇంటర్‌లాక్ ప్రొటెక్షన్: మెకానికల్/ఎలక్ట్రికల్ ఇంటర్‌లాక్‌ను హై-వోల్టేజ్ స్విచ్ గేర్ యొక్క మెయిన్ స్విచ్‌తో గ్రహించండి (ప్రధాన స్విచ్ తెరవబడనప్పుడు, గ్రౌండింగ్ స్విచ్ మూసివేయబడదు; గ్రౌండింగ్ స్విచ్ మూసివేయబడినప్పుడు, మెయిన్ స్విచ్ మూసివేయబడదు) తప్పుగా పనిచేయకుండా నిరోధించడానికి;

2. అవశేష ఛార్జ్ విడుదల: నిర్వహణ సమయంలో ఎలక్ట్రోస్టాటిక్ షాక్‌ను నివారించడానికి గ్రౌండింగ్ తర్వాత పరికరాలలో అవశేష ఛార్జీలను త్వరగా విడుదల చేయండి;

3. షార్ట్-సర్క్యూట్ మేకింగ్ కెపాసిటీ: క్లాస్ E2 మేకింగ్ పనితీరు మెయింటెనెన్స్ సమయంలో ఆకస్మిక షార్ట్-సర్క్యూట్ లోపాలను ఎదుర్కొని పరికరాలు బర్న్ అవుట్ కాకుండా ఉంటుంది;

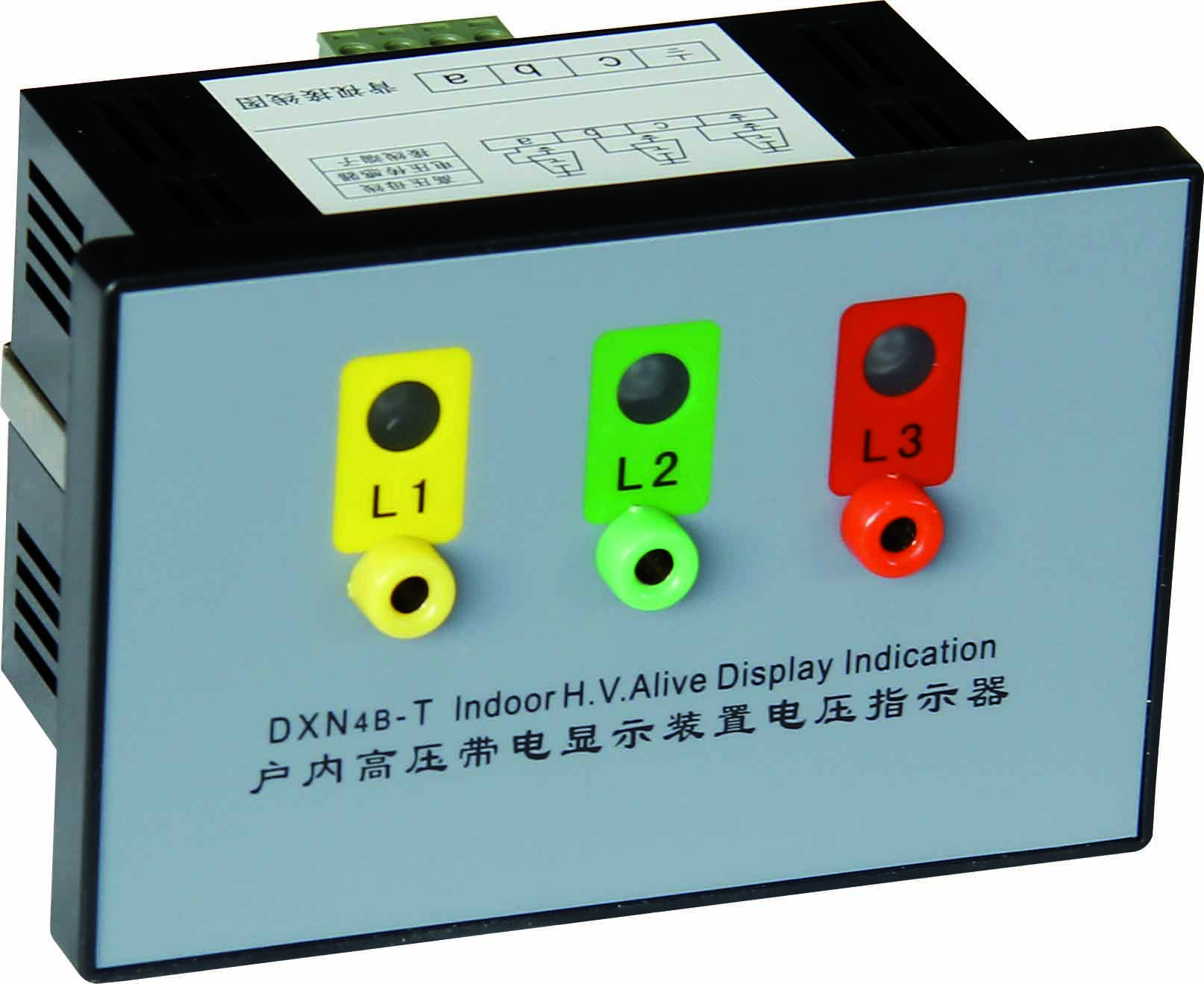

4. స్టేట్ విజువలైజేషన్: మెకానికల్ పొజిషన్ ఇండికేషన్ (క్లియర్ ఓపెనింగ్/క్లోజింగ్ మార్కులు), ఐచ్ఛిక ప్రత్యక్ష ప్రదర్శన పరికరం (DL408-91 నిబంధనలకు అనుగుణంగా) అమర్చబడి ఉంటుంది.

4.2 సాధారణ అప్లికేషన్ దృశ్యాలు

• ఇండోర్ సబ్‌స్టేషన్‌లు: బస్‌బార్ మరియు ట్రాన్స్‌ఫార్మర్ మెయింటెనెన్స్ గ్రౌండింగ్ కోసం 12kV~40.5kV సర్క్యూట్ బ్రేకర్లు మరియు ఐసోలేటింగ్ స్విచ్‌లతో ఉపయోగించబడుతుంది;

• హై-వోల్టేజ్ స్విచ్‌గేర్ మ్యాచింగ్: అవుట్‌గోయింగ్ క్యాబినెట్‌లు మరియు మీటరింగ్ క్యాబినెట్‌ల కోసం మెయింటెనెన్స్ గ్రౌండింగ్ కాంపోనెంట్‌లుగా, MNS, GCS మరియు ఇతర క్యాబినెట్‌లకు అనుగుణంగా రిచ్జ్ తక్కువ-వోల్టేజ్ స్విచ్‌గేర్ ఉపకరణాలతో "అధిక-తక్కువ వోల్టేజ్ సినర్జీ"ని రూపొందించండి;

• ఇండస్ట్రియల్ పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్స్: పెద్ద కర్మాగారాలు మరియు గని యాజమాన్యంలోని పవర్ స్టేషన్లలో అధిక-వోల్టేజ్ పరికరాలకు (అధిక-వోల్టేజ్ మోటార్లు, రెక్టిఫైయర్ క్యాబినెట్‌లు వంటివి) నిర్వహణ రక్షణ;

• కొత్త శక్తి దృశ్యాలు: ఫోటోవోల్టాయిక్/విండ్ పవర్ బూస్టర్ స్టేషన్‌లలో ఇండోర్ పవర్ డిస్ట్రిబ్యూషన్ పరికరాల (35kV స్విచ్ గేర్ వంటివి) భద్రత గ్రౌండింగ్.

V. ఇన్‌స్టాలేషన్ మరియు మెయింటెనెన్స్ పాయింట్‌లు

5.1 కీ ఇన్‌స్టాలేషన్ అవసరాలు

• ఇండస్ట్రియల్ పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్స్: పెద్ద కర్మాగారాలు మరియు గని యాజమాన్యంలోని పవర్ స్టేషన్లలో అధిక-వోల్టేజ్ పరికరాలకు (అధిక-వోల్టేజ్ మోటార్లు, రెక్టిఫైయర్ క్యాబినెట్‌లు వంటివి) నిర్వహణ రక్షణ;

2. ఇంటర్‌లాక్ సహకారం: స్విచ్ గేర్ యొక్క ప్రధాన స్విచ్‌తో ఇంటర్‌లాక్ మెకానిజం జామింగ్ లేకుండా సజావుగా పనిచేస్తుందని నిర్ధారించుకోండి (మెరుగైన అనుకూలత కోసం రిచ్ ఒరిజినల్ ఇంటర్‌లాక్ ఉపకరణాలను ఉపయోగించమని సిఫార్సు చేయబడింది);

3. ఎలక్ట్రికల్ వైరింగ్: ఎలక్ట్రిక్ మోడల్ యొక్క కంట్రోల్ లైన్ కనెక్షన్ తప్పనిసరిగా వోల్టేజ్ స్థాయికి (AC220V/DC220V వంటివి) కట్టుబడి ఉండాలి మరియు వైరింగ్ టెర్మినల్స్ యొక్క బిగుతు టార్క్ మాన్యువల్ యొక్క అవసరాలను తీరుస్తుంది;

4. అంగీకార పరీక్ష: ఇన్‌స్టాలేషన్ తర్వాత, ఓపెనింగ్ మరియు క్లోజింగ్ అసమకాలీకరణ, లూప్ రెసిస్టెన్స్ మరియు ఇన్సులేషన్ పనితీరును పరీక్షించడం అవసరం (పవర్ ఫ్రీక్వెన్సీ తట్టుకోగల వోల్టేజ్, పాక్షిక ఉత్సర్గ పరీక్ష).

5.2 రెగ్యులర్ మెయింటెనెన్స్ మరియు ట్రబుల్షూటింగ్

(1) నిర్వహణ చక్రం మరియు కంటెంట్

(2) సాధారణ ట్రబుల్షూటింగ్

• క్లోజింగ్ జామింగ్: క్రాంక్ ఆర్మ్ మరియు మెయిన్ షాఫ్ట్ మధ్య కనెక్షన్ వదులుగా ఉందో లేదో తనిఖీ చేయండి లేదా పరిచయం వైకల్యంతో ఉందా (వైకల్య భాగాలను భర్తీ చేయాలి);

• మితిమీరిన కాంటాక్ట్ రెసిస్టెన్స్: కాంటాక్ట్ ఆక్సైడ్ లేయర్‌ను పాలిష్ చేయండి, సిల్వర్ ప్లేటింగ్‌ను సప్లిమెంట్ చేయండి (లేదా కాంటాక్ట్ అసెంబ్లీని భర్తీ చేయండి);

• ఎలక్ట్రిక్ ఆపరేషన్ వైఫల్యం: మోటార్ స్టాల్ ప్రొటెక్షన్ ట్రిగ్గర్ చేయబడిందా (నియంత్రికను రీసెట్ చేయాలి) లేదా డ్రైవ్ గేర్ ధరించి ఉందా అని తనిఖీ చేయండి;

• అధిక పాక్షిక ఉత్సర్గ: ఇన్సులేషన్ భాగాల ఉపరితలంపై చమురు మరకను శుభ్రం చేయండి, ఇన్సులేటర్ పగుళ్లు ఉన్నాయో లేదో తనిఖీ చేయండి (అవసరమైతే ఇన్సులేటర్ను భర్తీ చేయండి).

VI. ప్రామాణిక వర్తింపు మరియు నాణ్యత నిబద్ధత

6.1 కంప్లైంట్ స్టాండర్డ్స్

• గ్రూప్ స్టాండర్డ్: T/ZZB 2173-2021 "12kV～40.5kV ఇండోర్ హై-వోల్టేజ్ AC గ్రౌండింగ్ స్విచ్";

• జాతీయ ప్రమాణం: GB/T 1985-2014 "హై-వోల్టేజ్ AC ఐసోలేటింగ్ స్విచ్‌లు మరియు గ్రౌండింగ్ స్విచ్‌లు", GB/T 11022-2020 "హై-వోల్టేజ్ స్విచ్‌గేర్ మరియు కంట్రోల్ ఎక్విప్‌మెంట్ స్టాండర్డ్స్ కోసం సాధారణ సాంకేతిక అవసరాలు";

• టెస్ట్ స్టాండర్డ్: GB/T 14598.26-2015 "విద్యుదయస్కాంత అనుకూలత - పరీక్ష మరియు కొలత పద్ధతులు - ఎలెక్ట్రోస్టాటిక్ డిశ్చార్జ్ ఇమ్యునిటీ టెస్ట్" (EMC పరీక్ష), సాల్ట్ స్ప్రే టెస్ట్ (మూడు ప్రూఫ్ వెరిఫికేషన్).

6.2 నాణ్యత నిబద్ధత

• ఉత్పత్తి వారంటీ వ్యవధి: 1 సంవత్సరం (మానవ నష్టం లేదా బలవంతపు మజ్యూర్ మినహా);

• లైఫ్ గ్యారెంటీ: మెకానికల్ లైఫ్ క్లాస్ M2 (10,000 సార్లు) చేరుకున్నప్పుడు, కీలక పనితీరు ఇప్పటికీ ప్రామాణిక అవసరాలకు అనుగుణంగా ఉంటుంది;

• సేవా మద్దతు: ఇన్‌స్టాలేషన్ మార్గదర్శకత్వం, నిర్వహణ శిక్షణ మరియు విడిభాగాల సరఫరాను అందించండి (రిచ్జ్ అధికారిక వెబ్‌సైట్ లేదా కస్టమర్ సేవ ద్వారా మద్దతు పొందవచ్చు).

VII. వివరణాత్మక సమాచారాన్ని పొందేందుకు మార్గాలు

    రిచ్జ్ టెక్నాలజీ ఇండోర్ హై-వోల్టేజ్ గ్రౌండింగ్ స్విచ్ (నిర్దిష్ట మోడల్ పారామితులు, ఇన్‌స్టాలేషన్ డ్రాయింగ్‌లు, టెస్ట్ రిపోర్ట్‌లతో సహా) యొక్క పూర్తి ఉత్పత్తి మాన్యువల్‌ను పొందడానికి, మీరు ఈ క్రింది పద్ధతులను ఉపయోగించవచ్చు:

1. Richge అధికారిక వెబ్‌సైట్ (www.richgeswitchgear.com)ని సందర్శించి, "అధిక-వోల్టేజ్ ఉత్పత్తులు" లేదా "సాంకేతిక డౌన్‌లోడ్" విభాగంలో ప్రశ్నించండి;

2. రిచ్జ్ సేల్స్ డిపార్ట్‌మెంట్ (WhatsAPP: +86 189 5893 8078)ని సంప్రదించండి మరియు అవసరాలను వివరించండి (వోల్టేజ్ స్థాయి, విద్యుత్ నియంత్రణ అవసరమా కాదా);

3. అనుకూలీకరించిన సాంకేతిక పరిష్కారం కోసం దరఖాస్తు చేయడానికి Richge కస్టమర్ సేవా ఇమెయిల్‌కి ఇమెయిల్ పంపండి.
