రిచ్ టెక్నాలజీ SF6 సర్క్యూట్ బ్రేకర్‌కు వివరణాత్మక పరిచయం

    రిచ్ టెక్నాలజీ ప్రధానంగా తక్కువ-వోల్టేజ్ స్విచ్ గేర్ ఉపకరణాలు, అధిక-వోల్టేజ్ స్విచ్ గేర్ భాగాలు మరియు ఇండోర్/అవుట్ డోర్ సర్క్యూట్ బ్రేకర్ సిరీస్ తయారీపై దృష్టి పెడుతుంది. కిందిది సూచన కోసం SF6 సర్క్యూట్ బ్రేకర్‌లకు వృత్తిపరమైన పరిచయాన్ని అందిస్తుంది.

I. SF6 సర్క్యూట్ బ్రేకర్ యొక్క ప్రాథమిక అవలోకనం

    SF6 సర్క్యూట్ బ్రేకర్ అనేది అధిక-వోల్టేజ్ సర్క్యూట్ బ్రేకర్, ఇది సల్ఫర్ హెక్సాఫ్లోరైడ్ (SF6) వాయువును ఇన్సులేషన్ మరియు ఆర్క్-పీడించే మాధ్యమంగా ఉపయోగిస్తుంది, ఇది విద్యుత్ వ్యవస్థల ప్రసార మరియు పంపిణీ రంగాలలో విస్తృతంగా ఉపయోగించబడుతుంది.

ప్రధాన లక్షణాలు:

• అద్భుతమైన ఇన్సులేషన్ పనితీరు: SF6 గ్యాస్ యొక్క ఇన్సులేషన్ బలం గాలి కంటే 2.5-3 రెట్లు ఉంటుంది, ఇది పరికరాల వాల్యూమ్‌ను గణనీయంగా తగ్గిస్తుంది.

• సుపీరియర్ ఆర్క్-పీడించే సామర్థ్యం: అధిక ఆర్క్ కాలమ్ కండక్టివిటీ, షార్ట్ ఆర్క్ టైమ్ (2-2.5 సైకిల్స్) మరియు పెద్ద బ్రేకింగ్ కెపాసిటీ (80kA వరకు).

• అగ్ని ప్రమాదం లేదు: SF6 గ్యాస్ అధిక భద్రతతో మండదు.

• సుదీర్ఘ సేవా జీవితం: సుదీర్ఘ నిర్వహణ చక్రం మరియు తగ్గిన మెయింటెనెన్స్ ఫ్రీక్వెన్సీతో ఎలక్ట్రికల్ లైఫ్ 25 సంవత్సరాల కంటే ఎక్కువగా ఉంటుంది.

II. పని సూత్రం మరియు నిర్మాణం

2.1 పని సూత్రం

ఆర్క్ ఆర్పివేయడం మెకానిజం:

1. ఓపెనింగ్ సమయంలో, ఒక ఆర్క్‌ను రూపొందించడానికి కదిలే మరియు స్థిరమైన పరిచయాలు విడిపోతాయి, దీని వలన SF6 వాయువు అధిక ఉష్ణోగ్రత వద్ద S, F పరమాణువులు మరియు ధనాత్మక/ప్రతికూల అయాన్‌లుగా కుళ్ళిపోతుంది.

2. SF6 గ్యాస్ అణువులు ప్రతికూల అయాన్‌లను ఏర్పరచడానికి ఉచిత ఎలక్ట్రాన్‌లను సంగ్రహిస్తాయి, ఆర్క్ కాలమ్ యొక్క వాహకతను తగ్గించి, ఆర్క్ విలుప్తతను వేగవంతం చేస్తాయి.

3. ఆర్క్ ఆరిపోయిన తర్వాత, గ్యాస్ దాని అసలు ఇన్సులేషన్ స్థితిని పునరుద్ధరిస్తుంది.

గ్యాస్ సర్క్యులేషన్:పీడన వాయువు రకం లేదా స్వీయ-శక్తి రకం సూత్రాన్ని స్వీకరించడం, ఆర్క్‌ను త్వరగా చల్లార్చడానికి మరియు ఇన్సులేషన్‌ను పునరుద్ధరించడానికి పిస్టన్ లేదా ఆర్క్ శక్తి ద్వారా గ్యాస్ ప్రవాహం ఉత్పత్తి అవుతుంది.

2.2 ప్రధాన నిర్మాణం

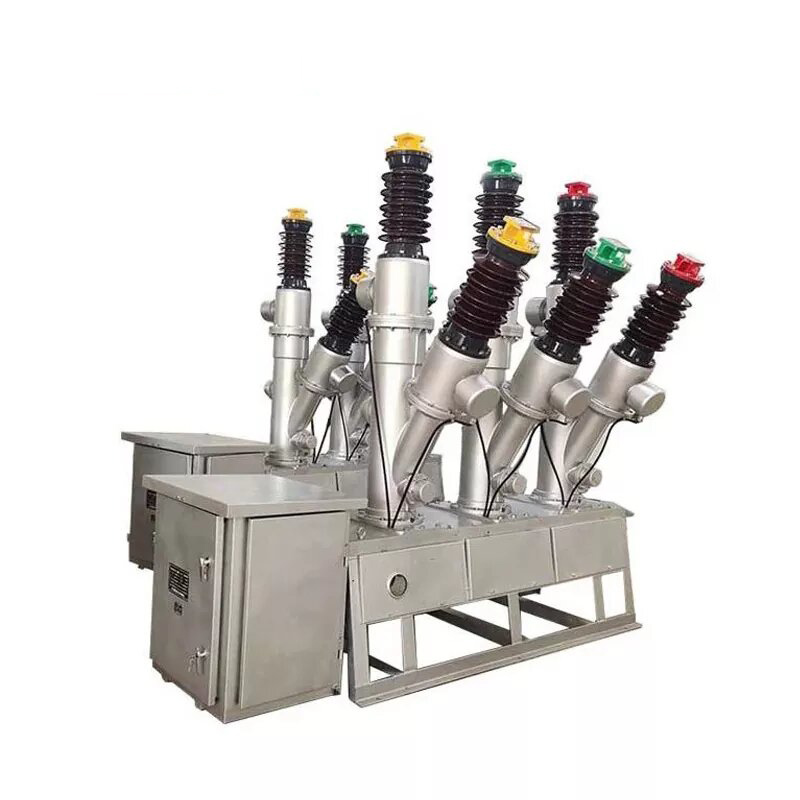

III. రిచ్ టెక్నాలజీ ద్వారా ఉత్పత్తి చేయబడిన SF6 సర్క్యూట్ బ్రేకర్ల రకాలు మరియు సాంకేతిక పారామితులు

3.1 ప్రధాన రకాలు

1. నిర్మాణం ద్వారా వర్గీకరించబడింది:

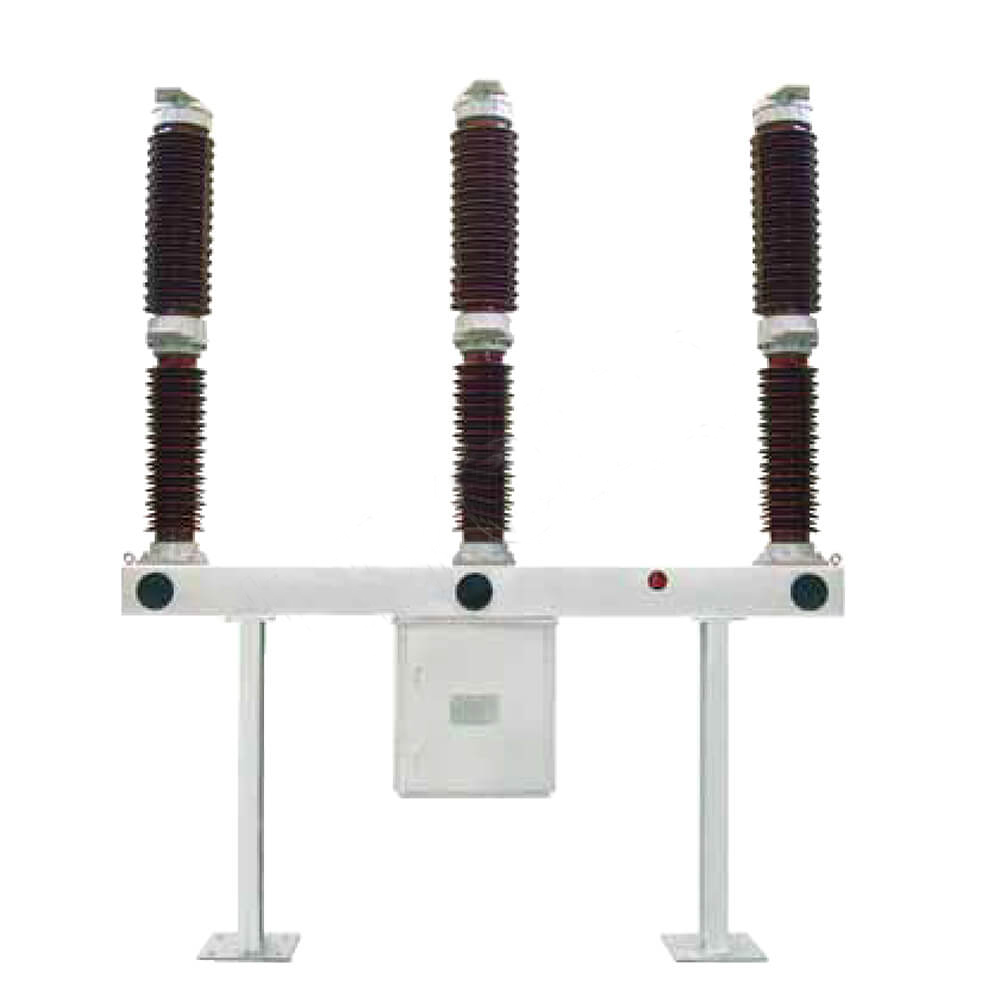

• పింగాణీ నిలువు వరుస రకం: మూడు-దశల స్వతంత్ర, పెద్ద వాల్యూమ్, బహిరంగ ప్రదేశాలకు అనుకూలం (FA4-550 రకం వంటివి)

• ట్యాంక్ రకం (ఫ్లోర్ ట్యాంక్ రకం): మూడు-దశల సాధారణ ట్యాంక్, కాంపాక్ట్ నిర్మాణం, మంచి భూకంప పనితీరు, సులభమైన నిర్వహణ

• GIS కంబైన్డ్ ఎలక్ట్రికల్ ఎక్విప్‌మెంట్‌లో సర్క్యూట్ బ్రేకర్: సీల్డ్ షెల్‌లో డిస్‌కనెక్టర్, గ్రౌండింగ్ స్విచ్ మొదలైన వాటితో ఏకీకృతం చేయబడింది.

2. ఆర్క్ ఆర్పివేయడం పద్ధతి ద్వారా వర్గీకరించబడింది:

• సింగిల్ ప్రెజర్ రకం: ఆర్క్ ఆర్పివేసే చాంబర్ లోపల ఒక పీడనం మాత్రమే, సాధారణ నిర్మాణం, విస్తృతంగా ఉపయోగించబడుతుంది

• ద్వంద్వ-పీడన రకం: అధిక మరియు అల్ప పీడన గాలి గదులతో, మెరుగైన ఆర్క్-ఆర్క్-పీడరీ పనితీరు కానీ సంక్లిష్టమైన నిర్మాణం

3.2 కీలక సాంకేతిక పారామితులు

IV. SF6 సర్క్యూట్ బ్రేకర్ యొక్క ప్రయోజనాలు మరియు అప్లికేషన్ దృశ్యాలు

4.1 ఉత్పత్తి ప్రయోజనాలు

1. అద్భుతమైన బ్రేకింగ్ పెర్ఫార్మెన్స్: ఆర్క్‌లను త్వరగా ఆర్పివేయగలదు, అతిగా వోల్టేజ్‌ని తరిమికొట్టగలదు మరియు పరికరాలు మరియు లైన్‌లను రక్షించగలదు

2. అధిక విశ్వసనీయత: మూసివున్న నిర్మాణం బాహ్య వాతావరణం యొక్క ప్రభావాన్ని తగ్గిస్తుంది, వివిధ కఠినమైన వాతావరణ పరిస్థితులకు అనుకూలంగా ఉంటుంది

3. తక్కువ శబ్దం: ఆపరేషన్ నాయిస్ 85dB కంటే తక్కువ, పని వాతావరణాన్ని మెరుగుపరుస్తుంది

4. చిన్న అంతస్తు ప్రాంతం: కాంపాక్ట్ నిర్మాణం, ముఖ్యంగా పట్టణ సబ్‌స్టేషన్‌లు మరియు స్థల పరిమితి ఉన్న ప్రదేశాలకు అనుకూలం

5. అధిక మేధస్సు స్థాయి: రియల్ టైమ్ మానిటర్ గ్యాస్ సాంద్రత, ఉష్ణోగ్రత మరియు ఆపరేషన్ స్థితికి మానిటరింగ్ సిస్టమ్‌ను ఏకీకృతం చేయగలదు

4.2 అప్లికేషన్ దృశ్యాలు

• పవర్ ట్రాన్స్‌మిషన్ సిస్టమ్: 500kV మరియు అంతకంటే ఎక్కువ అల్ట్రా-హై వోల్టేజ్ ట్రాన్స్‌మిషన్ లైన్‌ల రక్షణ మరియు నియంత్రణ

• సబ్‌స్టేషన్: ప్రధాన ట్రాన్స్‌ఫార్మర్లు మరియు బస్‌బార్‌లకు రక్షణ పరికరాలుగా ఉపయోగించబడుతుంది

• ఇండస్ట్రియల్ పవర్ గ్రిడ్: పెద్ద ఫ్యాక్టరీలు, గనులు మొదలైన వాటిలో స్వీయ-అందించిన పవర్ స్టేషన్ల కోసం అధిక-వోల్టేజీ విద్యుత్ పంపిణీ.

• కొత్త ఎనర్జీ గ్రిడ్ కనెక్షన్: పవన క్షేత్రాలు మరియు ఫోటోవోల్టాయిక్ పవర్ స్టేషన్లలోని బూస్టర్ స్టేషన్ల కోసం రక్షణ పరికరాలు

• అర్బన్ పవర్ గ్రిడ్: కాంపాక్ట్ GIS స్విచ్ గేర్ యొక్క ప్రధాన భాగం

V. ఇన్‌స్టాలేషన్ మరియు మెయింటెనెన్స్ పాయింట్‌లు

5.1 ఇన్‌స్టాలేషన్ అవసరాలు

1. ఫౌండేషన్ తయారీ:

• పరికర స్థిరత్వాన్ని నిర్ధారించడానికి లెవెల్‌నెస్ లోపం <1mm/m

• పర్ఫెక్ట్ గ్రౌండింగ్ సిస్టమ్, గ్రౌండింగ్ రెసిస్టెన్స్ <0.5Ω

2. గ్యాస్ చికిత్స:

• ఇన్‌స్టాలేషన్‌కు ముందు గ్యాస్ లీకేజీని గుర్తించడం, వార్షిక లీకేజీ రేటు <1‰ ఉండాలి.

• 133Pa కంటే తక్కువకు తరలించి, 2 గంటల కంటే ఎక్కువసేపు ఉంచి, లీకేజీ లేదని నిర్ధారించిన తర్వాత క్వాలిఫైడ్ SF6 గ్యాస్‌తో నింపండి

• గ్యాస్ ఫిల్లింగ్ ప్రెజర్ ఖచ్చితంగా ఉత్పత్తి మాన్యువల్ అవసరాలను అనుసరిస్తుంది, లోపం ±0.02MPa లోపల నియంత్రించబడుతుంది

3. మెకానిజం సర్దుబాటు:

• తెరవడం మరియు ముగింపు సమయం మరియు సమకాలీకరణ సర్దుబాటు సాంకేతిక అవసరాలను తీరుస్తుంది

• ఆపరేటింగ్ మెకానిజం జామింగ్ లేకుండా అనువైనది

• సాధారణ సిగ్నల్ ఫీడ్‌బ్యాక్‌తో సహాయక స్విచ్ ఖచ్చితంగా మారుతుంది

5.2 నిర్వహణ పద్ధతులు

రెగ్యులర్ తనిఖీ అంశాలు:

ప్రత్యేక నిర్వహణ:

• గ్యాస్ రీప్లెనిష్‌మెంట్: పీడనం అలారం విలువకు పడిపోయినప్పుడు (సాధారణంగా రేట్ చేయబడిన పీడనం కంటే 0.05MPa తక్కువ), సమయానుకూలంగా గ్యాస్‌ను తిరిగి నింపుతుంది

• గ్యాస్ రీప్లేస్‌మెంట్: తీవ్రమైన ఫాల్ట్ కరెంట్‌ను విచ్ఛిన్నం చేసిన తర్వాత, గ్యాస్ నాణ్యతను తనిఖీ చేయండి మరియు అవసరమైతే భర్తీ చేయండి

• డెన్సిటీ రిలే క్రమాంకనం: ప్రతి 2-3 సంవత్సరాలకు క్రమాంకనం నిర్వహించండి

VI. జాగ్రత్తలు మరియు భద్రతా చర్యలు

1. SF6 గ్యాస్ లక్షణాలు:

• ప్యూర్ SF6 విషపూరితం కానిది, అయితే ఆర్క్ డికంపోజిషన్ ప్రొడక్ట్స్ (SO2, HF వంటివి) విషపూరితమైనవి, కాబట్టి నిర్వహణ సమయంలో వెంటిలేషన్ అవసరం

• చర్మం మరియు శ్వాసకోశంతో గ్యాస్ సంబంధాన్ని నివారించండి, అవసరమైతే రక్షణ పరికరాలను ధరించండి

2. నిర్వహణ భద్రత:

• ముందుగా విద్యుత్తును నిలిపివేయాలి, విద్యుత్తు మరియు భూమి నిర్వహణకు ముందు ధృవీకరించబడాలి

• SF6 గ్యాస్‌ను విడుదల చేయడానికి ముందు ఒత్తిడిని జీరో గేజ్ ఒత్తిడికి తగ్గించండి

• అంతర్గత వాయువు అయిపోయినట్లు నిర్ధారించడానికి పరికరాలను తెరిచిన తర్వాత 15 నిమిషాల కంటే ఎక్కువసేపు బలవంతంగా వెంటిలేషన్

3. పర్యావరణ పరిరక్షణ అవసరాలు:

• SF6 ఒక బలమైన గ్రీన్‌హౌస్ వాయువు (GWP విలువ 23900), కాబట్టి ఉద్గారాలను ఖచ్చితంగా నియంత్రించాలి

• వ్యర్థ వాయువును రీసైకిల్ చేయాలి మరియు శుద్ధి చేయాలి మరియు నేరుగా వాతావరణంలోకి విడుదల చేయకూడదు

VII. సారాంశం

    దాని అద్భుతమైన ఇన్సులేషన్ మరియు ఆర్క్-ఆర్క్-పీల్చేసే పనితీరుతో, SF6 సర్క్యూట్ బ్రేకర్ ఆధునిక పవర్ సిస్టమ్‌లలో అధిక-వోల్టేజ్ స్విచ్‌గేర్ యొక్క ప్రధాన స్రవంతి ఎంపికగా మారింది, ముఖ్యంగా పెద్ద-సామర్థ్యం, ​​అధిక-వోల్టేజ్ స్థాయి పవర్ ట్రాన్స్‌మిషన్ మరియు పంపిణీ దృశ్యాలకు అనుకూలంగా ఉంటుంది.
