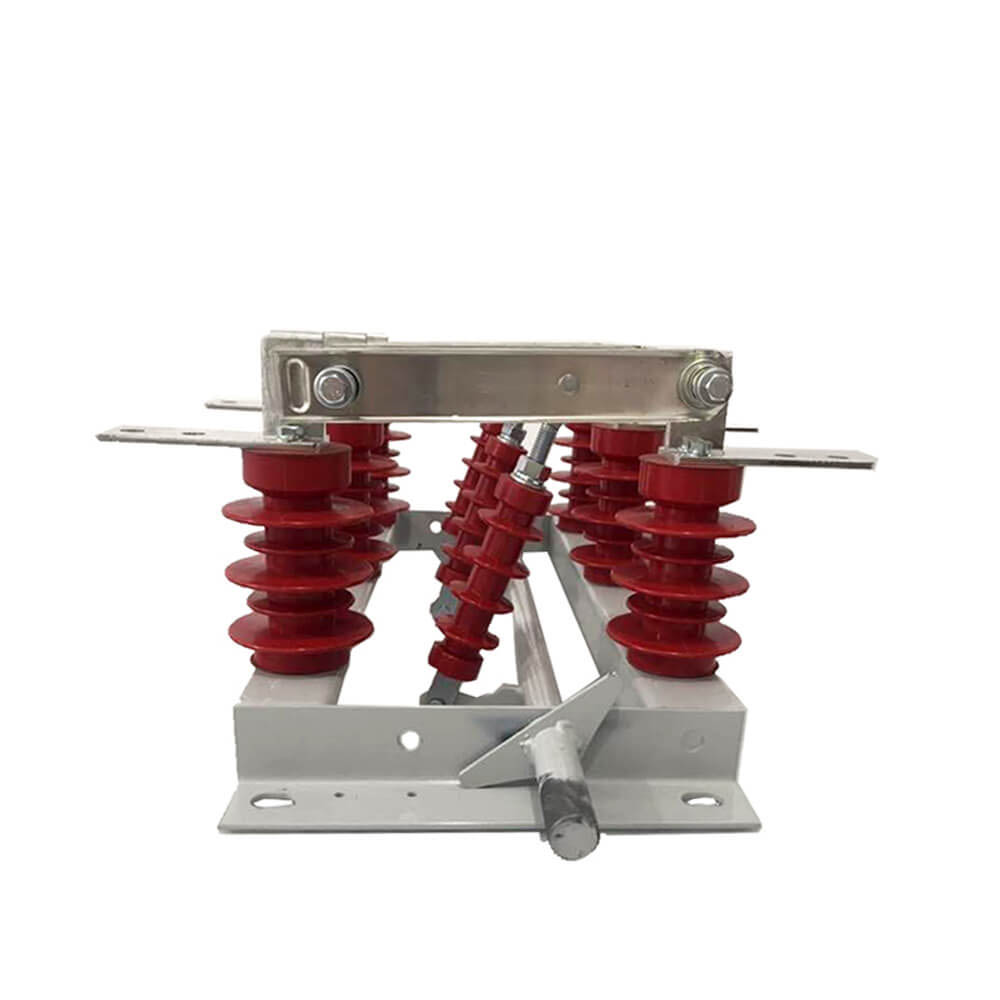

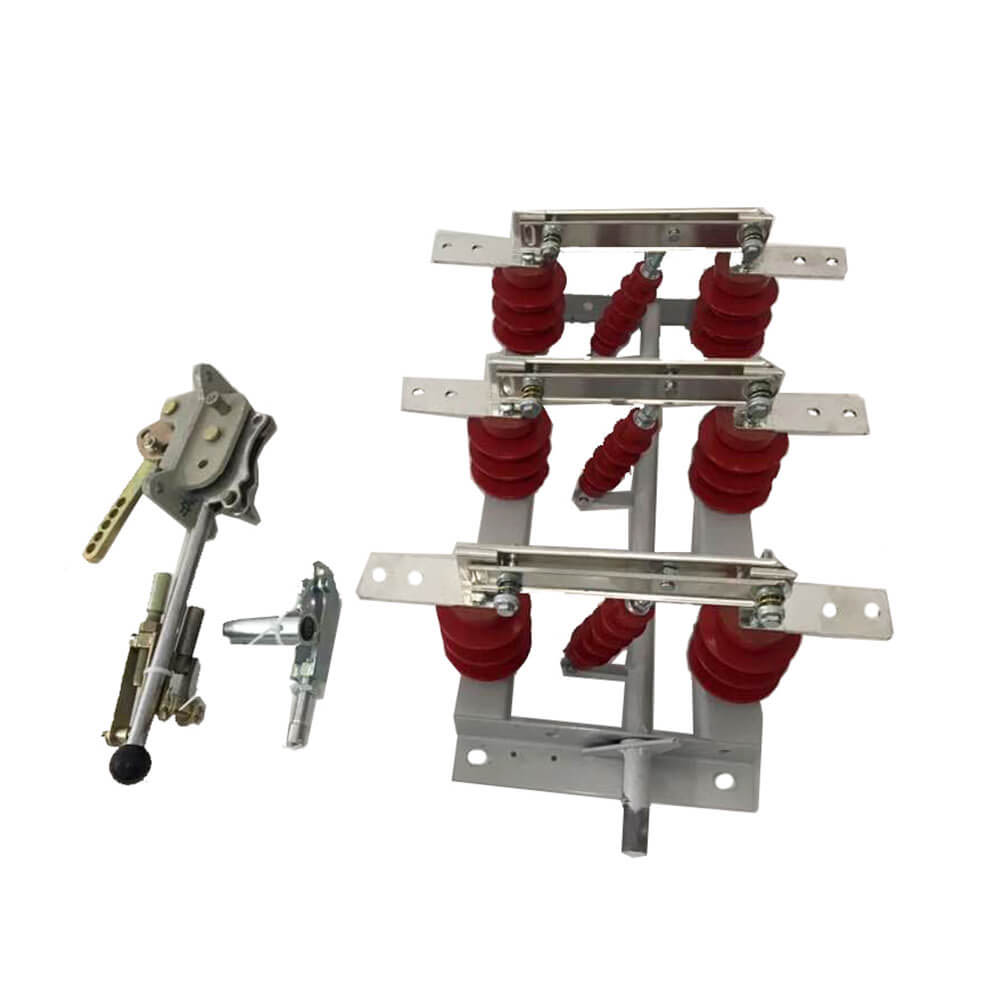

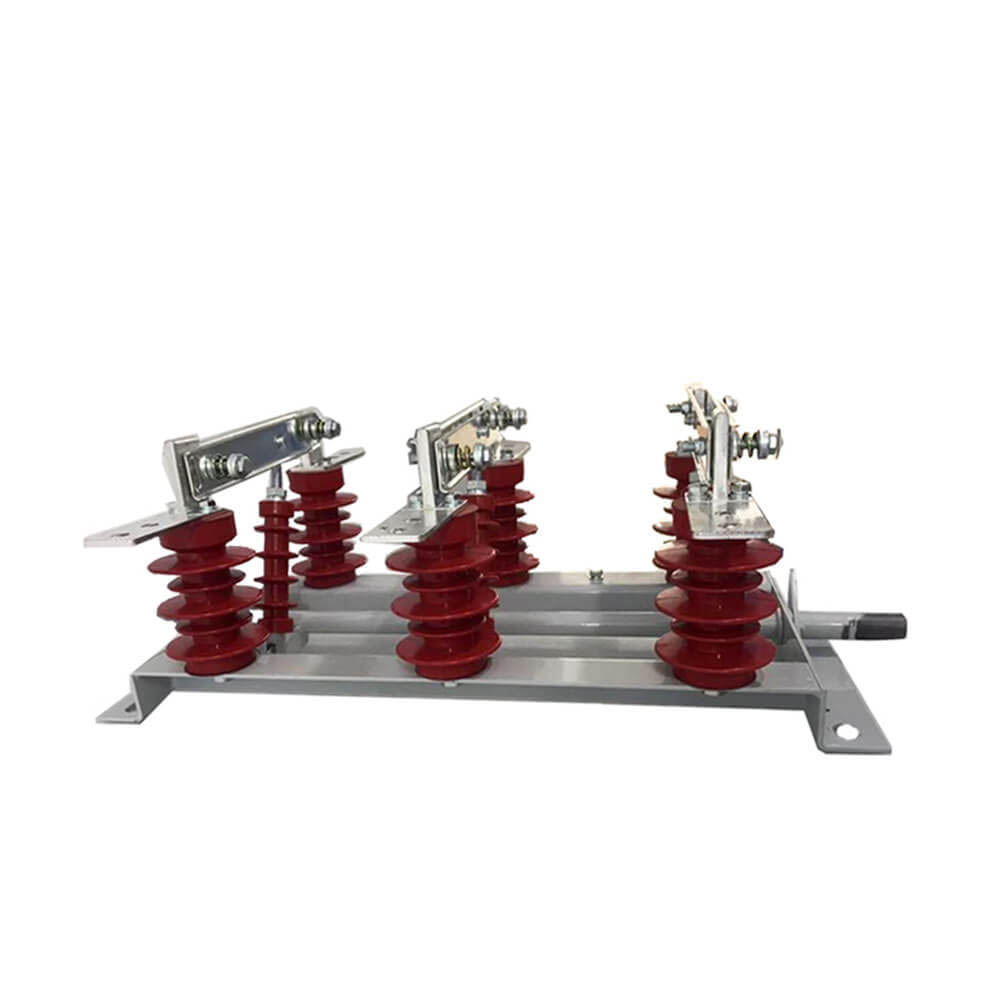

GN19-12/400, 630, 1000, 1250 రకం డిస్కనెక్ట్ స్విచ్ యొక్క వాహక భాగం ప్రతి దశకు రెండు స్తంభం అవాహకాల ద్వారా బేస్ మీద పరిష్కరించబడుతుంది. . కాంటాక్ట్ కత్తి యొక్క ప్రతి దశ టై ఇన్సులేటర్, టై ఇన్సులేటర్ మధ్యలో అనుసంధానించబడి, అనుసంధానించబడిన కుదురు యొక్క బేస్ మీద వ్యవస్థాపించబడుతుంది. స్పిండిల్ కనెక్ట్ చేసే రాడ్ (యూజర్-అందించిన) మరియు CS6-1 రకం కదిలే యంత్రాంగానికి హ్యాండిల్ ద్వారా అనుసంధానించబడి ఉంది. కనెక్ట్ చేసే కాంటాక్ట్ కత్తి రెండు స్లాట్డ్ రాగి పలకలతో కూడి ఉంటుంది, ఇది కాంటాక్ట్ నైఫ్ యొక్క వేడి వెదజల్లడం ప్రాంతాన్ని దిగువ ఉష్ణోగ్రతను తగ్గించడానికి మాత్రమే కాకుండా, కాంటాక్ట్ కత్తి యొక్క యాంత్రిక బలాన్ని మెరుగుపరుస్తుంది, తద్వారా స్విచ్ యొక్క డైనమిక్ స్థిరత్వం మెరుగుపడుతుంది. కాంటాక్ట్ కత్తి యొక్క ఒక చివర కాంటాక్ట్ బ్లాక్‌లో (లేదా వాహక రాడ్‌లో) బోల్ట్ (షా కారు) ద్వారా అమర్చబడుతుంది. GN19-12/1000, 1250 మాగ్నెటిక్ లాకింగ్ ప్లేట్ యొక్క సంస్థాపనతో సంబంధం కలిగి ఉంది, అంతేకాకుండా మాగ్నెటిక్ లాకింగ్ ప్లేట్ యొక్క ఉద్దేశ్యం ఏమిటంటే, రెండు గాడి కాంటాక్ట్ కత్తిని పెంచడానికి పెద్ద షార్ట్-సర్క్యూట్ కరెంట్ | మధ్య | ఆకర్షణ. GN19-12/400, 630 డిస్కనెక్ట్ స్విచ్‌లు కరెంట్ ద్వారా చిన్న పరిమితిని కలిగి ఉంటాయి, కాబట్టి మాగ్నెటిక్ లాకింగ్ ప్లేట్‌ను జోడించాల్సిన అవసరం లేదు.
1. ఐసోలేషన్ మరియు భద్రత: డిస్కనెక్ట్ చేసిన తరువాత, దానిని నిర్ధారించడానికి నమ్మదగిన ఇన్సులేటింగ్ అంతరం స్థాపించబడింది
2. లైన్ స్విచింగ్: కార్యాచరణ అవసరాల ప్రకారం పంక్తిని మార్చండి మరియు కనెక్ట్ చేయండి.
3. తక్కువ కరెంట్ స్విచింగ్: సర్క్యూట్లో చిన్న ప్రవాహాలను మార్చడానికి ఉపయోగిస్తారు, బుషింగ్లు, బస్‌బార్లు, కనెక్టర్లు, చిన్న కేబుల్స్, స్విచింగ్ వోల్టేజ్ ఈక్వలైజేషన్ కెపాసిటర్ల కెపాసిటర్ ప్రవాహాలు, డబుల్ బస్ స్విచింగ్ సమయంలో ప్రవాహాలను ప్రసారం చేయడం మరియు వోల్టేజ్ ట్రాన్స్ఫార్మర్స్ యొక్క ఉత్తేజిత ప్రవాహాలు వంటివి.
4.
మీడియం-వోల్టేజ్ ఐసోలేటర్ల రకాలు
మీడియం-వోల్టేజ్ ఐసోలేటర్లను సంస్థాపనా పద్ధతుల ఆధారంగా బహిరంగ మరియు ఇండోర్ రకాలుగా విభజించవచ్చు:
- అవుట్డోర్ మీడియం-వోల్టేజ్ ఐసోలేటర్లు: గాలి, వర్షం, మంచు, ధూళి, సంగ్రహణ, మంచు మరియు మంచు వంటి సహజ కారకాలను తట్టుకోగల సామర్థ్యం, బహిరంగ వేదికలపై సంస్థాపనకు అనువైనది.
- ఇండోర్ మీడియం-వోల్టేజ్ ఐసోలేటర్లు: ఇండోర్ పరిసరాలకు అనువైనది, సాధారణంగా అధిక ఇన్సులేషన్ పనితీరు అవసరం.
ఇన్సులేషన్ మద్దతు యొక్క నిర్మాణం ఆధారంగా, వాటిని మరింత విభజించవచ్చు:
.
- డబుల్-కాలమ్ ఐసోలేషన్ స్విచ్: అధిక ప్రస్తుత డిమాండ్లకు అనువైనది, ఎక్కువ స్థిరత్వాన్ని అందిస్తుంది.
- మూడు-కాలమ్ ఐసోలేషన్ స్విచ్: మరింత సంక్లిష్టమైన విద్యుత్ వ్యవస్థలకు అనువైనది, మెరుగైన లోడ్ సామర్థ్యం మరియు విశ్వసనీయతను అందిస్తుంది.
1 ol భద్రత ఐసోలేషన్ ఫంక్షన్ - ఎలక్ట్రికల్ ఎక్విప్మెంట్ మెయింటెనెన్స్ సమయంలో, నిర్వహణ సిబ్బంది భద్రతను నిర్ధారించడానికి ఇది స్పష్టమైన విద్యుత్ అంతరం మరియు డిస్కనెక్షన్ పాయింట్‌ను అందిస్తుంది.
2 కార్యాచరణ పరిమితులు - ఐసోలేటింగ్ స్విచ్ లోడ్ కింద పనిచేయలేము; లోడ్ ప్రవాహాలు లేదా షార్ట్-సర్క్యూట్ ప్రవాహాలను విచ్ఛిన్నం చేయడానికి లేదా మూసివేయడానికి దీనిని ఉపయోగించకూడదు. ఆర్క్-బహిష్కరణ గదితో అమర్చిన ఐసోలేటింగ్ స్విచ్‌లు చిన్న లోడ్లు మరియు అన్‌లోడ్ చేయని పంక్తుల క్రింద పనిచేస్తాయి.
పవర్-ఆన్ ఆపరేషన్: మొదట ఐసోలేటింగ్ స్విచ్‌ను మూసివేసి, ఆపై సర్క్యూట్ బ్రేకర్ లేదా లోడ్ స్విచ్‌ను మూసివేయండి.
పవర్-ఆఫ్ ఆపరేషన్: మొదట సర్క్యూట్ బ్రేకర్ లేదా లోడ్ స్విచ్‌ను తెరిచి, ఆపై ఐసోలేటింగ్ స్విచ్‌ను తెరవండి.
ఐసోలేటింగ్ స్విచ్‌ను ఎన్నుకునేటప్పుడు, దాని రేటెడ్ వోల్టేజ్, రేటెడ్ కరెంట్, డైనమిక్ స్టెబిలిటీ కరెంట్ మరియు థర్మల్ స్టెబిలిటీ కరెంట్ అప్లికేషన్ యొక్క అవసరాలను తీర్చగలదని నిర్ధారించుకోండి. ఐసోలేటింగ్ స్విచ్ యొక్క ప్రాధమిక పాత్ర ఏమిటంటే, లోడ్ కరెంట్ లేని సర్క్యూట్లను డిస్కనెక్ట్ చేయడం, సురక్షితమైన నిర్వహణను అనుమతిస్తుంది. ఐసోలేటింగ్ స్విచ్‌ను ఆపరేట్ చేయడానికి ముందు, సర్క్యూట్ బ్రేకర్ సర్క్యూట్‌ను డిస్కనెక్ట్ చేసిందని నిర్ధారించుకోండి.
ఐసోలేటింగ్ స్విచ్‌కు ప్రత్యేకమైన ఆర్క్-వెండిన పరికరం లేదు; పరికరాలు మరియు సిబ్బంది యొక్క భద్రతను నిర్ధారించడానికి లోడ్ లేదా షార్ట్-సర్క్యూట్ పరిస్థితులలో దీన్ని ఆపరేట్ చేయవద్దు.
 |
 |
 |

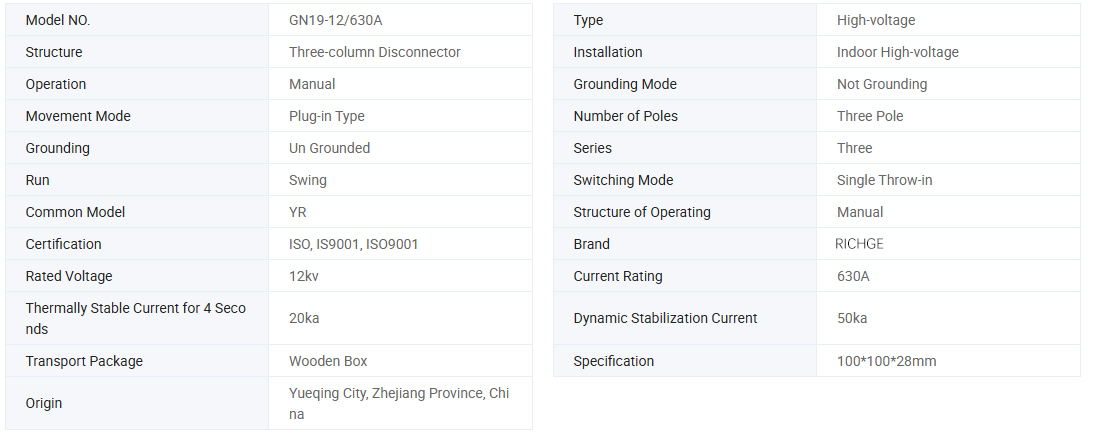

| మోడల్ |
రేటెడ్ వోల్టేజ్ (కెవి) |
రేటెడ్ కరెంట్ (ఎ) |
రేట్ స్వల్పకాలిక కరెంట్‌ను తట్టుకుంటుంది ( / 4 సె) |
రేటెడ్ పీక్ కరెంట్‌ను తట్టుకుంటుంది (ది) |
| GN19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12 / 630-20 |
12 | 630 | 20 | 50 |
| GN19-12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. పరిసర ఉష్ణోగ్రత యొక్క ఎగువ పరిమితి +40 ℃, తక్కువ పరిమితి -l0 ℃, గమనిక: -25 at వద్ద నిల్వ మరియు రవాణాను అనుమతించండి
2. ఎత్తు 1000 మీ కంటే ఎక్కువ కాదు
3. సాపేక్ష ఆర్ద్రత: రోజువారీ సగటు 95%కంటే ఎక్కువ కాదు, నెలవారీ సగటు 90%కంటే ఎక్కువ కాదు
4. నీటి ఆవిరి పీడనం: రోజువారీ సగటు 2.2 × 10-3mpa కంటే ఎక్కువ కాదు, నెలవారీ సగటు 1.8 × 10-3mpa కంటే ఎక్కువ కాదు
5. చుట్టుపక్కల గాలి తినివేయు లేదా మండే వాయువులు, నీటి ఆవిరి మరియు ఇతర స్పష్టమైన కాలుష్యం నుండి విముక్తి పొందాలి.
6. రెగ్యులర్ మరియు హింసాత్మక కంపనం లేదు.
గమనిక: పై షరతులకు అనుగుణంగా లేకపోతే సమస్యను పరిష్కరించడానికి తయారీదారుని సంప్రదించండి
OE OEM & ODM ను అంగీకరించండి: అవును
● సర్టిఫికేట్: CE, పరీక్ష నివేదికలు
Time ఉత్పత్తి సమయం: 7 ~ 12 పని రోజులు
● వారంటీ వ్యవధి: 12 నెలలు
● డెలివరీ సమయం: 15 రోజులు
స్విచ్‌ను ఆర్డర్ చేసేటప్పుడు, దయచేసి మోడల్ స్పెసిఫికేషన్, రేటెడ్ వోల్టేజ్, రేటెడ్ కరెంట్ మరియు ఇతర సాంకేతిక డేటాను సూచించండి.
Everitions ప్రత్యేక అవసరాలు ఉంటే, వాటిని పరిష్కరించడానికి మీరు మమ్మల్ని చర్చించవచ్చు.
