బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | వాయు సిలిండర్ పిస్టన్ రాడ్ యూనివర్సల్ రాడ్ ఎండ్ బేరింగ్
 |

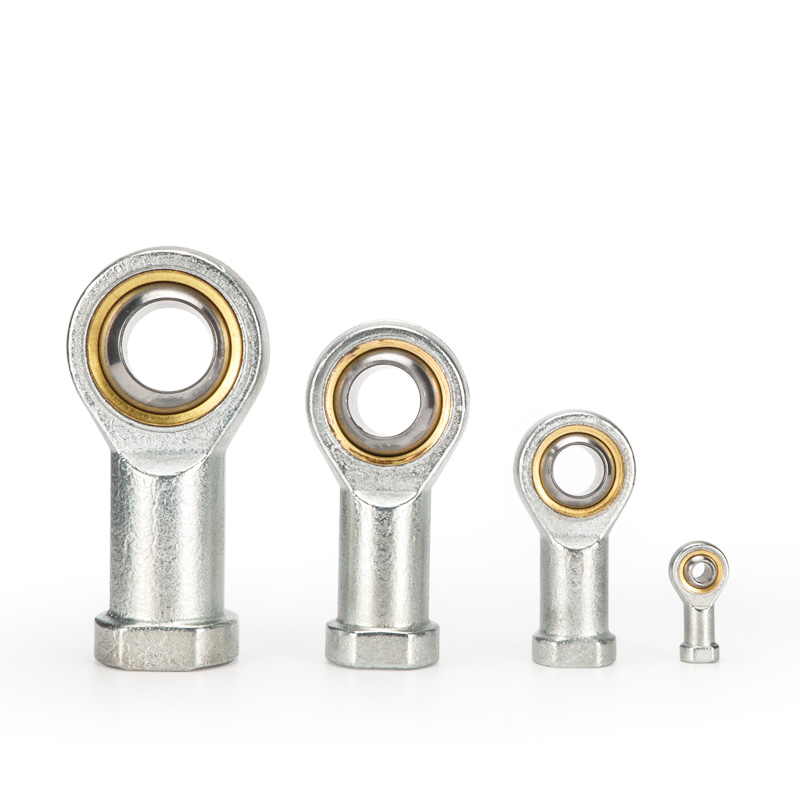

U-రకం ఫిష్ ఐ జాయింట్, U ప్రత్యయంతో రాడ్ ఎండ్ గోళాకార బేరింగ్ అని కూడా పిలుస్తారు, ఇది సిలిండర్ పిస్టన్ రాడ్పై అమర్చబడిన 360° యూనివర్సల్ ఆర్టిక్యులేటెడ్ అనుబంధం. ఇది తప్పుగా అమర్చడం మరియు బహుళ-దిశ స్వింగ్ సమస్యలను పరిష్కరిస్తుంది మరియు SC, MA, MAL మరియు ఇతర ప్రామాణిక వాయు సిలిండర్లకు అనుకూలమైన పార్శ్వ శక్తిని తొలగిస్తుంది.
• నిర్మాణం: స్త్రీ దారం (కనెక్ట్ పిస్టన్ రాడ్) + గోళాకార బాల్ బేరింగ్ + ఔటర్ రింగ్, ఫ్రీ రేడియల్ మరియు కోణీయ స్వింగ్.
• స్వింగ్ కెపాసిటీ: ±13°~±15° యూనివర్సల్ స్వింగ్, బహుళ-దిశ అనుకూల సర్దుబాటు కోసం I/Y క్లెవిస్ ఫిట్టింగ్ల ±5° కంటే చాలా పెద్దది.
• మెటీరియల్ ఎంపికలు
￮ ప్రామాణికం: బేరింగ్ స్టీల్ / కార్బన్ స్టీల్, బ్లాక్ ఆక్సైడ్ లేదా గాల్వనైజ్డ్ ఫినిష్తో చల్లబడిన ఉపరితలం
￮ దుస్తులు-నిరోధకత: రాగి మిశ్రమం బుషింగ్ / స్వీయ కందెన రకం
￮ వ్యతిరేక తుప్పు: 304 స్టెయిన్లెస్ స్టీల్
• కోర్ ప్రయోజనాలు
￮ 2 మిమీ వరకు ఏకాక్షక విచలనాన్ని మరియు 15° వరకు కోణీయ విచలనాన్ని భర్తీ చేయండి
￮ పిస్టన్ రాడ్పై బెండింగ్ క్షణం మరియు పార్శ్వ శక్తిని నిరోధించండి, సిలిండర్ సీల్స్ను రక్షించండి
￮ హై-స్పీడ్, హై-ఫ్రీక్వెన్సీ మరియు అసాధారణ లోడ్ పని పరిస్థితులకు అనువైనది
1) AirTAC (విస్తృతంగా స్వీకరించబడింది)

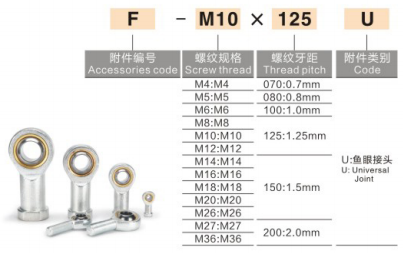

ఫార్మాట్: F-M థ్రెడ్ × పిచ్ U
నిర్వచనం: F = అనుబంధం; M = థ్రెడ్ స్పెసిఫికేషన్; U = చేప కంటి రాడ్ ముగింపు బేరింగ్
• 25మి.మీ బోర్ సిలిండర్ కోసం F-M8×1.25U
• 32మి.మీ బోర్ సిలిండర్ కోసం F-M10×1.25U
• 40మి.మీ బోర్ సిలిండర్ కోసం F-M12×1.25U
• 50/63మి.మీ బోర్ సిలిండర్ కోసం F-M16×1.5U
• 80/100మి.మీ బోర్ సిలిండర్ కోసం F-M20×1.5U
2) SMC PHS సిరీస్: ఫార్మాట్: PHS-థ్రెడ్, ఉదాహరణ: PHS-10
3) సాధారణ దేశీయ మార్కింగ్: SI/M12×1.25 (ఆడ దారం), SA/M12×1.25 (పురుష దారం)
|
మోడల్ (థ్రెడ్) |
సరిపోలిన సిలిండర్ బోర్ |
బాల్ వ్యాసం |
స్వింగ్ యాంగిల్ |
|
F-M6×1.0U |
16/20మి.మీ |
φ6 |
±13° |
|
F-M8×1.25U |
25మి.మీ |
φ8 |
±13° |
|
F-M10×1.25U |
32మి.మీ |
φ10 |
±15° |
|
F-M12×1.25U |
40మి.మీ |
φ12 |
±15° |
|
F-M16×1.5U |
50/63మి.మీ |
φ16 |
±15° |
|
F-M20×1.5U |
80/100మి.మీ |
φ20 |
±15° |
|
F-M27×2U |
125మి.మీ |
φ27 |
±15° |
|
అమర్చడం |
ప్రదర్శన |
అప్లికేషన్ చిట్కాలు |
|
U-రకం ఫిష్ ఐ |
360° యూనివర్సల్ ±15°, పెద్ద విపరీతత & బహుళ దిశ స్వింగ్, మధ్యస్థ-అధిక ధర |
అధిక వేగం, పెద్ద విపరీతమైన తప్పుగా అమర్చడం, బహుళ-కోణ కదలిక |
|
F-రకం ఫ్లోటింగ్ జాయింట్ |
యాక్సియల్ & రేడియల్ ఫ్లెక్సిబుల్ పరిహారం ±2°~±5°, మధ్యస్థ ధర |
తప్పుగా అమర్చడం, అధిక ఫ్రీక్వెన్సీ కదలిక, లాంగ్ స్ట్రోక్ |
|
Y-రకం డబుల్ క్లెవిస్ |
సింగిల్ ప్లేన్ ± 5°, భారీ లోడ్ సామర్థ్యం, తక్కువ ధర |
తక్కువ వేగం, సింగిల్ ఇయర్ లగ్తో భారీ లోడ్ |
|
I-టైప్ సింగిల్ క్లెవిస్ |
సింగిల్ ప్లేన్ ±5°, అధిక దృఢత్వం, తక్కువ ధర |
తక్కువ వేగం, డబుల్ ఇయర్ బ్రాకెట్తో లోడ్ చేయండి |
ఎంపిక గైడ్: పెద్ద విపరీతత & బహుళ దిశ స్వింగ్ → U-రకం; తప్పుగా అమర్చడం & అధిక ఫ్రీక్వెన్సీ చర్య → F-రకం; తక్కువ వేగం భారీ లోడ్ → Y-రకం; డబుల్ ఇయర్ లోడ్ బ్రాకెట్ → I-రకం.
1. పిస్టన్ రాడ్ ఎక్స్టర్నల్ థ్రెడ్పై ఫిమేల్ థ్రెడ్ను స్క్రూ చేయండి, వాయురహిత థ్రెడ్ లాకర్ను వర్తింపజేయండి మరియు బిగించే టార్క్ను సరిగ్గా నియంత్రించండి.
2. పిన్ షాఫ్ట్ను లోడ్ చేయడానికి ఔటర్ రింగ్ హోల్ను మౌంట్ చేయండి. కఠినమైన ఏకాక్షక అమరిక అవసరం లేదు మరియు నిర్దిష్ట విపరీతత అనుమతించబడుతుంది.
3. పని ఒత్తిడి: ప్రామాణిక సిలిండర్ల కోసం ≤1.0MPa; ఆపరేటింగ్ ఉష్ణోగ్రత: -20℃ ~ +120℃.
4. పరిమిత ఇన్స్టాలేషన్ స్థలంలో పుష్-పుల్ డైనమిక్ లోడ్ మరియు హై-ఫ్రీక్వెన్సీ ఆపరేషన్కు అనుకూలం. నిరంతర స్వచ్ఛమైన రోటరీ మోషన్ కోసం కాదు.
• ఆటోమేషన్ పరికరాలు, 3C ఎలక్ట్రానిక్స్, రోబోట్ గ్రిప్పర్స్
• హై-స్పీడ్ కన్వేయింగ్, స్టాంపింగ్ & ప్రెస్-ఫిట్టింగ్, లాంగ్-స్ట్రోక్ మెకానిజమ్స్
• పేలవమైన ఏకాక్షకత్వం, భారీ కంపనం మరియు అసాధారణ లోడ్తో కూడిన పరికరాలు
