బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | వాయు సిలిండర్ పిస్టన్ రాడ్ ఫ్లెక్సిబుల్ కాంపెన్సేటింగ్ ఫిట్టింగ్
 |

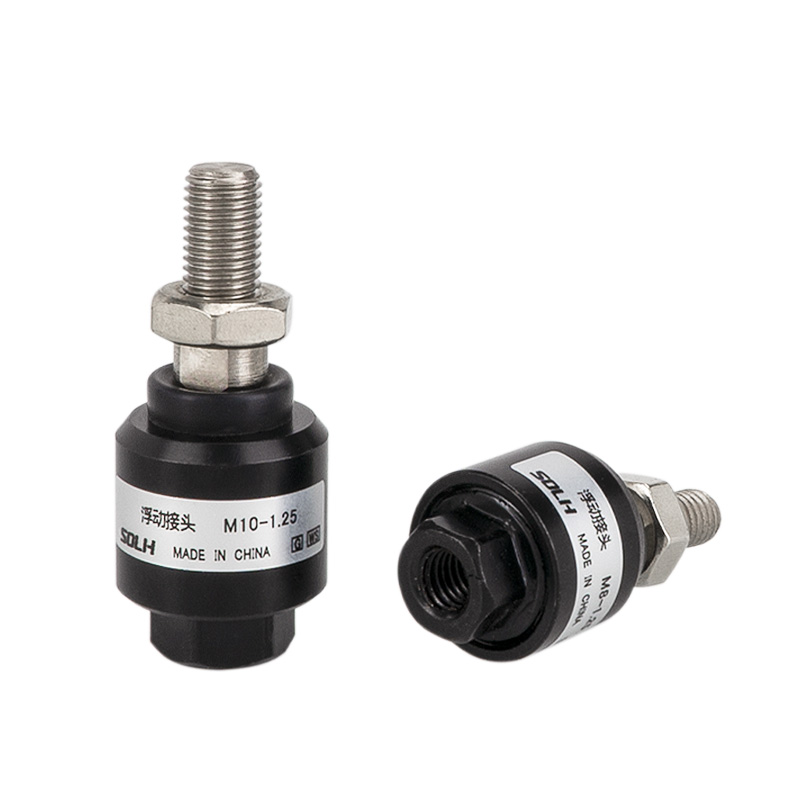

F-టైప్ ఫ్లోటింగ్ జాయింట్ అనేది సిలిండర్ పిస్టన్ రాడ్పై అమర్చబడిన బాల్-హెడ్ ఫ్లెక్సిబుల్ కనెక్టింగ్ యాక్సెసరీ. ఇన్స్టాలేషన్ అసాధారణత మరియు కోణీయ విచలనాన్ని గ్రహించడం, పార్శ్వ సైడ్ ఫోర్స్ను తొలగించడం మరియు సిలిండర్ సీల్స్ను రక్షించడం దీని ప్రధాన విధి. ఆటోమేటెడ్ పరికరాలలో అమరిక లోపాలను పరిష్కరించడానికి ఇది ప్రామాణిక భాగం.
• నిర్మాణం: ఆడ థ్రెడ్ (కనెక్ట్ పిస్టన్ రాడ్) + బాల్ హెడ్ + మగ థ్రెడ్ (కనెక్ట్ లోడ్), అంతర్నిర్మిత సాగే పరిహారం అసెంబ్లీ.
• పరిహారం సామర్థ్యం: అక్ష ± 1.5mm, రేడియల్ ± 1.25mm, కోణీయ ±2°~±5° మోడల్ ఆధారంగా.
• మెటీరియల్: ప్రామాణిక యానోడైజ్డ్ అల్యూమినియం మిశ్రమం; తుప్పు-నిరోధక అనువర్తనాల కోసం 304 స్టెయిన్లెస్ స్టీల్; NBR / FKM రబ్బరు సీల్స్ అందుబాటులో ఉన్నాయి.
• ఫంక్షన్: దృఢమైన హార్డ్ కనెక్షన్ని ఫ్లెక్సిబుల్ అడాప్టివ్ కనెక్షన్గా మార్చండి, పిస్టన్ రాడ్పై పార్శ్వ బెండింగ్ క్షణం మరియు సీల్ రాపిడిని నిరోధించండి.

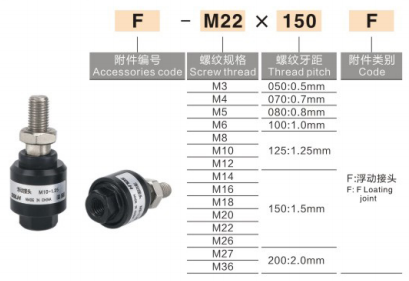

1) AirTAC
ఫార్మాట్: F-M థ్రెడ్ × పిచ్ + F
ఉదాహరణలు: F-M10×1.25F (32mm బోర్ కోసం), F-M16×1.5F (50/63mm బోర్ కోసం)
2) SMC (స్టాండర్డ్ JAF / హెవీ-డ్యూటీ JAHF)
ఫార్మాట్: JAF-బోర్-థ్రెడ్-పొడవు
ఉదాహరణలు: JAF-40-M12×1.25 (40mm బోర్), JAHF-80-M20×1.5 (80mm బోర్ హెవీ లోడ్)
3) సాధారణ దేశీయ మార్కింగ్
ఫార్మాట్: F-M12×1.25 లేదా FJ-M16×1.5
|
మోడల్ (థ్రెడ్) |
సరిపోలిన బోర్ (మిమీ) |
అనుమతించదగిన అసాధారణత |
స్వింగ్ యాంగిల్ |
|
F-M6×1.0 |
16/20 |
± 0.8మి.మీ |
±2° |
|
F-M8×1.25 |
25 |
±1.0మి.మీ |
±2° |
|
F-M10×1.25 |
32 |
±1.25మి.మీ |
±3° |
|
F-M12×1.25 |
40 |
±1.25మి.మీ |
±3° |
|
F-M16×1.5 |
50/63 |
± 1.5మి.మీ |
±4° |
|
F-M20×1.5 |
80/100 |
± 1.5మి.మీ |
±5° |
|
అమర్చడం |
ప్రదర్శన |
అప్లికేషన్ చిట్కాలు |
|
F-రకం ఫ్లోటింగ్ జాయింట్ |
360° ఫ్లెక్సిబుల్ పరిహారం, రేడియల్ & కోణీయ మిస్లైన్మెంట్ను గ్రహిస్తుంది, సిలిండర్ను రక్షిస్తుంది |
పేలవమైన అమరిక, అధిక ఫ్రీక్వెన్సీ ఆపరేషన్, లాంగ్ స్ట్రోక్ |
|
I-టైప్ సింగిల్ క్లెవిస్ |
సింగిల్ ప్లేన్ హింగ్డ్ ±5°, అధిక దృఢత్వం, తక్కువ ధర |
తక్కువ వేగం, మంచి అమరిక, పుష్-పుల్ లోడ్ |
|
Y-రకం డబుల్ క్లెవిస్ |
సింగిల్ ప్లేన్ హింగ్డ్ ±5°, పెద్ద లోడ్ సామర్థ్యం |
భారీ లోడ్, సింగిల్ ఇయర్ లగ్తో లోడ్ చేయండి |
|
రాడ్ ఎండ్ బేరింగ్ |
గోళాకార సార్వత్రిక ±15°, పెద్ద స్వింగ్ కోణం, అధిక ధర |
అధిక వేగం, పెద్ద విపరీతత, బహుళ దిశ స్వింగ్ |
ఎంపిక గైడ్: పేలవమైన సంస్థాపన అమరిక → F-రకం; తక్కువ వేగం భారీ లోడ్ → Y-రకం; డబుల్ ఇయర్ లోడ్ బ్రాకెట్ → I-రకం; అధిక వేగం & పెద్ద విపరీతత → రాడ్ ఎండ్ బేరింగ్.
1. పిస్టన్ రాడ్ ఎక్స్టర్నల్ థ్రెడ్పై ఫిమేల్ థ్రెడ్ను స్క్రూ చేయండి, యాంటీ-లూసింగ్ కోసం వాయురహిత థ్రెడ్ లాకర్ సిఫార్సు చేయబడింది.
2. మగ థ్రెడ్ ముగింపును నేరుగా లోడ్ చేయడానికి కనెక్ట్ చేయండి (లేదా ఫ్లాంజ్ / కనెక్షన్ ప్లేట్), కఠినమైన ఏకాక్షక అమరిక అవసరం లేదు.
3. ఆపరేటింగ్ ఒత్తిడి: ప్రామాణిక సిలిండర్ల కోసం ≤1.0MPa; పని ఉష్ణోగ్రత: -10℃ ~ +120℃.
4. నిరంతర భ్రమణ చలనానికి తగినది కాదు. ఇంపాక్ట్ లోడ్ కింద బాహ్య బఫర్ లేదా స్టాపర్ అవసరం.
• ఆటోమేటెడ్ అసెంబ్లీ లైన్లు, 3C పరికరాలు, రోబోట్ గ్రిప్పర్స్
• ప్రెస్-ఫిట్టింగ్, స్టాంపింగ్, మోల్డ్ డాకింగ్, లాంగ్-స్ట్రోక్ కన్వేయింగ్ మెకానిజం
• కష్టతరమైన ఏకాక్షక నియంత్రణ, భారీ వైబ్రేషన్ మరియు హై-ఫ్రీక్వెన్సీ సిలిండర్ కదలికతో కూడిన పరికరాలు
