బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | కంప్రెస్డ్ ఎయిర్ & వాక్యూమ్ లైన్ల కోసం న్యూమాటిక్ స్ట్రెయిట్ వన్-టచ్ పుష్ ఫిట్టింగ్
 |
 |
 |
 |
KQ2H అనేది పుష్-టు-కనెక్ట్ డిజైన్తో కూడిన స్టాండర్డ్ స్ట్రెయిట్ పుష్-ఇన్ న్యూమాటిక్ ఫిట్టింగ్, PU మరియు PA నైలాన్ ట్యూబ్లకు అనుకూలంగా ఉంటుంది. ఇది కంప్రెస్డ్ ఎయిర్ మరియు వాక్యూమ్ పైపింగ్ సిస్టమ్లను అందిస్తుంది మరియు ZH, BM, PBM, PBX సిరీస్ వాక్యూమ్ జనరేటర్లతో విస్తృతంగా సరిపోలుతుంది. SOLH యొక్క కోర్ పుష్ ఫిట్టింగ్ సిరీస్లలో ఒకటిగా, ఇది నేరుగా దిగుమతి చేసుకున్న SMC KQ2H ఫిట్టింగ్లను భర్తీ చేయగలదు.
KQ2H సిరీస్లో మూడు ప్రధాన ఉప-రకాలు ఉన్నాయి:

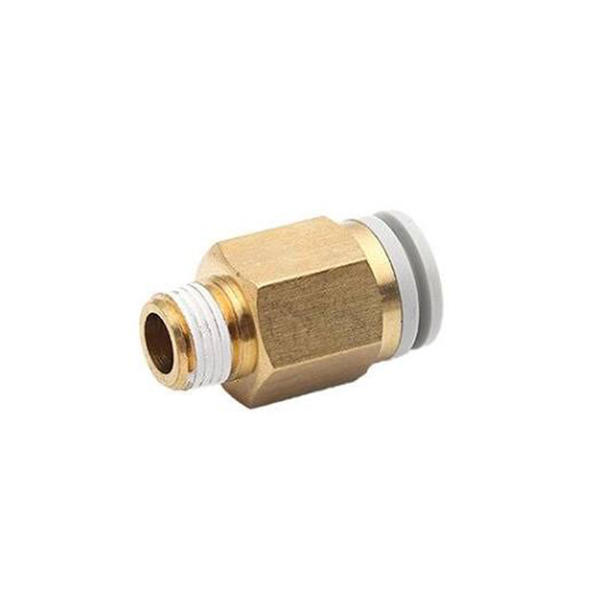

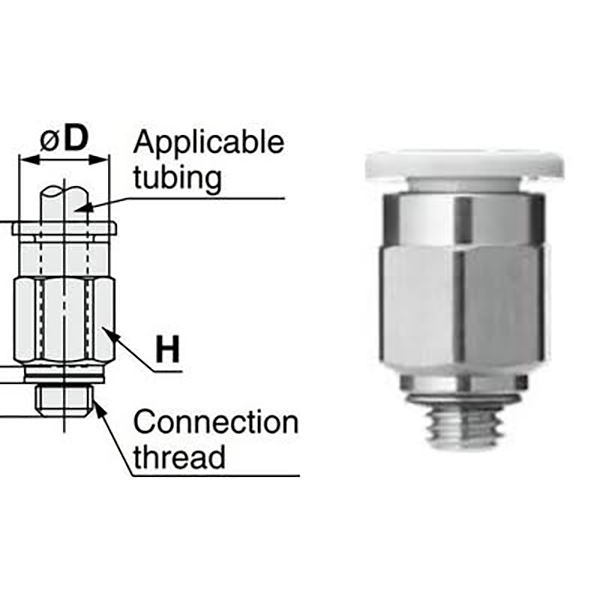

మగ థ్రెడ్ నేరుగా: ఒక చివర మగ థ్రెడ్ (మైక్రో M థ్రెడ్ / R టేపర్ థ్రెడ్), ఒక చివర ట్యూబ్ ఇన్సర్షన్

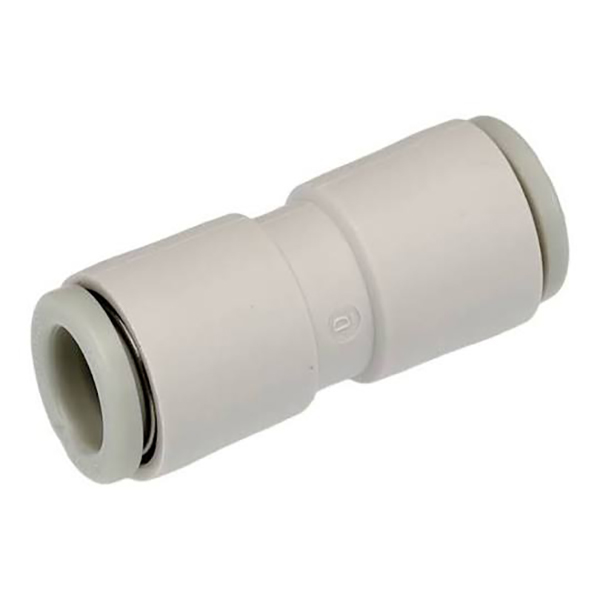

సమాన వ్యాసం నేరుగా (-00 ప్రత్యయం): ఒకే OD ట్యూబ్ బట్ జాయింట్కి రెండు చివరలు

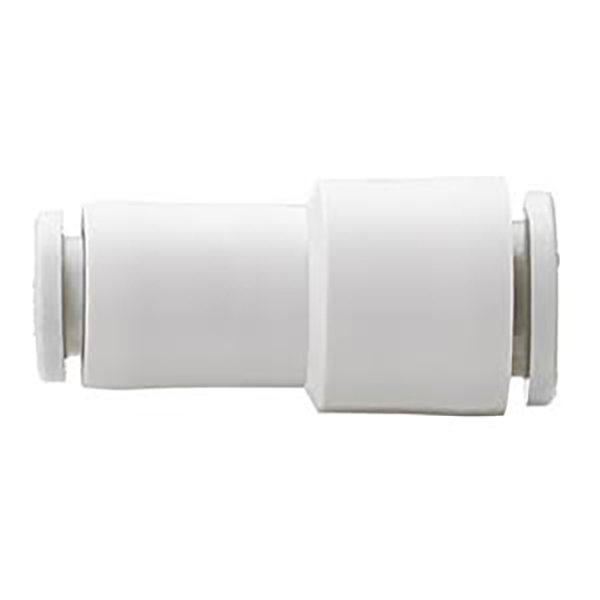

నేరుగా తగ్గించడం: పైపు పరిమాణ పరివర్తనను గ్రహించడానికి వేర్వేరు ట్యూబ్ బయటి వ్యాసాల కోసం రెండు పోర్ట్లు
సింగిల్-హ్యాండ్ అసెంబ్లీ & వేరుచేయడం: ఆటోమేటిక్ లాకింగ్ కోసం ట్యూబ్ను చొప్పించండి; గొట్టాలు, పూర్తిగా ప్రామాణికమైన కొలతలు బయటకు తీయడానికి బ్లూ రిలీజ్ రింగ్ నొక్కండి.
• స్ప్రింగ్ దవడ వన్-టచ్ లాకింగ్ స్ట్రక్చర్: ట్యూబ్ చొప్పించబడింది మరియు స్వయంచాలకంగా లాక్ చేయబడింది. సౌకర్యవంతమైన అసెంబ్లీ కోసం ట్యూబ్ను వేరు చేయడానికి విడుదల కాలర్ని నొక్కండి.
• మెటీరియల్ కూర్పు: రీన్ఫోర్స్డ్ POM ప్లాస్టిక్ బాడీ; యాంటీ-రస్ట్ మరియు నమ్మదగిన సీలింగ్ కోసం నికెల్ పూతతో కూడిన ఇత్తడి థ్రెడ్ ముగింపు.
• NBR నైట్రైల్ రబ్బరు ముద్ర పాజిటివ్ కంప్రెస్డ్ ఎయిర్ మరియు నెగటివ్ వాక్యూమ్ సర్క్యూట్ల కోసం స్థిరంగా పనిచేస్తుంది.
• పూర్తి పరిమాణ కవరేజ్: చిన్న గొట్టాలు Φ2/3.2/4, సాధారణ Φ6/8/10/12 మరియు పెద్ద పరిమాణం Φ16. మైక్రో M థ్రెడ్లు (M3, M5, M6) మరియు ఇంపీరియల్ R టేపర్ థ్రెడ్లు (1/8,1/4,3/8,1/2), వాక్యూమ్ జనరేటర్లు మరియు మైక్రో సిలిండర్లకు అనుకూలంగా ఉంటాయి.
• కాంపాక్ట్ పరిమాణం, ఆటోమేటెడ్ మెషినరీ యొక్క ఇరుకైన ప్రదేశాలలో సంస్థాపనకు అనువైనది.
ఉదాహరణలు:
KQ2H04-M5: Φ4 ట్యూబ్, M5×0.8 మగ థ్రెడ్ కోసం నేరుగా అమర్చిన మగ థ్రెడ్
KQ2H06-01S: Φ6 ట్యూబ్కు మగ థ్రెడ్ స్ట్రెయిట్ ఫిట్టింగ్, R1/8 మగ టేపర్ థ్రెడ్
KQ2H08-00: సమాన-వ్యాసం నేరుగా అమర్చడం, Φ8 గొట్టాల కోసం రెండు పోర్టులు
KQ2H06-08: స్ట్రెయిట్ ఫిట్టింగ్ను తగ్గించడం, ఒక వైపు Φ6, మరొక వైపు Φ8
|
కోడ్ విభాగం |
వివరణ |
|
KQ2H |
సిరీస్ కోడ్: నేరుగా పుష్-ఇన్ ఫిట్టింగ్ |
|
02/23/04/06/08/10/12/16 |
ట్యూబ్ బయటి వ్యాసం ΦD: 2 /3.2 /4 /6 /8 /10 /12 /16 మిమీ |
|
M3G/M5/M6 |
మెట్రిక్ మైక్రో మేల్ థ్రెడ్: M3×0.5 / M5×0.8 / M6×1.0 |
|
01S/02S/03S/04S |
ఇంపీరియల్ R మేల్ టేపర్ థ్రెడ్: R1/8 / R1/4 / R3/8 / R1/2 |
|
-00 |
సమాన వ్యాసం నేరుగా, రెండు చివర్లలో ఒకే ట్యూబ్ పరిమాణం |
|
ద్వంద్వ అంకెలు ఉదా. 06-08 |
నేరుగా తగ్గించడం: ముందు ట్యూబ్ వ్యాసం → వెనుక ట్యూబ్ వ్యాసం |
|
అంశం |
పరామితి |
|
వర్తించే మీడియం |
సంపీడన గాలి, వాక్యూమ్ ప్రతికూల ఒత్తిడి |
|
ఆపరేటింగ్ ఒత్తిడి |
0~1.0MPa; గరిష్ట వాక్యూమ్: -95kPa |
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
-5℃ ~ +60℃ |
|
బాడీ మెటీరియల్ |
రీన్ఫోర్స్డ్ POM; థ్రెడ్: నికెల్ పూతతో కూడిన ఇత్తడి |
|
సీల్ మెటీరియల్ |
NBR నైట్రైల్ రబ్బరు |
|
అనుకూల గొట్టాలు |
PU ట్యూబ్, PA నైలాన్ ట్యూబ్ |
|
ఆపరేషన్ పద్ధతి |
లాక్ చేయడానికి చొప్పించు; ట్యూబ్ను వేరు చేయడానికి ప్రెస్ రిలీజ్ రింగ్ |
5.1 మెట్రిక్ మైక్రో థ్రెడ్తో మగ థ్రెడ్
|
మోడల్ |
థ్రెడ్ |
ట్యూబ్ ΦD |
|
KQ2H02-M3G |
M3×0.5 |
Φ2 |
|
KQ2H02-M5 |
M5×0.8 |
Φ2 |
|
KQ2H23-M3G |
M3×0.5 |
Φ3.2 |
|
KQ2H23-M5 |
M5×0.8 |
Φ3.2 |
|
KQ2H04-M3G |
M3×0.5 |
Φ4 |
|
KQ2H04-M5 |
M5×0.8 |
Φ4 |
|
KQ2H04-M6 |
M6×1.0 |
Φ4 |
|
KQ2H06-M5 |
M5×0.8 |
Φ6 |
|
KQ2H06-M6 |
M6×1.0 |
Φ6 |

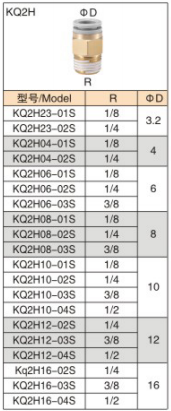

5.2 ఇంపీరియల్ R టేపర్ థ్రెడ్తో మగ థ్రెడ్
|
మోడల్ |
థ్రెడ్ |
ట్యూబ్ ΦD |
|
KQ2H23-01S |
R1/8 |
Φ3.2 |
|
KQ2H23-02S |
R1/4 |
Φ3.2 |
|
KQ2H04-01S |
R1/8 |
Φ4 |
|
KQ2H04-02S |
R1/4 |
Φ4 |
|
KQ2H06-01S |
R1/8 |
Φ6 |
|
KQ2H06-02S |
R1/4 |
Φ6 |
|
KQ2H06-03S |
R3/8 |
Φ6 |
|
KQ2H08-01S |
R1/8 |
Φ8 |
|
KQ2H08-02S |
R1/4 |
Φ8 |
|
KQ2H08-03S |
R3/8 |
Φ8 |
|
KQ2H10-01S |
R1/8 |
Φ10 |
|
KQ2H10-02S |
R1/4 |
Φ10 |
|
KQ2H10-03S |
R3/8 |
Φ10 |
|
KQ2H10-04S |
R1/2 |
Φ10 |
|
KQ2H12-02S |
R1/4 |
Φ12 |
|
KQ2H12-03S |
R3/8 |
Φ12 |
|
KQ2H12-04S |
R1/2 |
Φ12 |
|
KQ2H16-02S |
R1/4 |
Φ16 |
|
KQ2H16-03S |
R3/8 |
Φ16 |
|
KQ2H16-04S |
R1/2 |
Φ16 |
5.3 సమాన వ్యాసం స్ట్రెయిట్ -00 సిరీస్
|
మోడల్ |
ట్యూబ్ ΦD |
|
KQ2H02-00 |
Φ2 |
|
KQ2H23-00 |
Φ3.2 |
|
KQ2H04-00 |
Φ4 |
|
KQ2H06-00 |
Φ6 |
|
KQ2H08-00 |
Φ8 |
|
KQ2H10-00 |
Φ10 |
|
KQ2H12-00 |
Φ12 |
|
KQ2H16-00 |
Φ16 |
5.4 స్ట్రెయిట్ సిరీస్ని తగ్గించడం
|
మోడల్ |
ట్యూబ్ ① |
ట్యూబ్ ② |
|
KQ2H02-23 |
Φ2 |
Φ3.2 |
|
KQ2H02-04 |
Φ2 |
Φ4 |
|
KQ2H23-04 |
Φ3.2 |
Φ4 |
|
KQ2H23-06 |
Φ3.2 |
Φ6 |
|
KQ2H04-06 |
Φ4 |
Φ6 |
|
KQ2H06-08 |
Φ6 |
Φ8 |
|
KQ2H08-10 |
Φ8 |
Φ10 |
|
KQ2H10-12 |
Φ10 |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ16 |
•ZH / BM / PBM / PBX వాక్యూమ్ జనరేటర్ల కోసం గాలి సరఫరా మరియు అధిశోషణం పైపింగ్ మ్యాచింగ్
• ఆటోమేషన్ పరికరాలపై మైక్రో సిలిండర్లు మరియు సోలనోయిడ్ వాల్వ్ల కోసం పైపింగ్, పరిమిత ప్రదేశాల్లో ఇన్స్టాలేషన్
• ప్రధాన ఎయిర్ లైన్ బ్రాంచ్, సమాన-వ్యాసం కలిగిన ట్యూబ్ బట్ జాయింట్ లేదా పైప్ సైజు ట్రాన్సిషన్
• వాయు పరీక్ష జిగ్లు, రోబోటిక్ న్యూమాటిక్ సర్క్యూట్లు
1. బర్ర్స్ లేకుండా ఫ్లాట్ గొట్టాలను కత్తిరించండి. బర్ర్స్ సీలింగ్ రింగులను స్క్రాచ్ చేస్తుంది మరియు గాలి లేదా వాక్యూమ్ లీకేజీకి కారణమవుతుంది.
2. దవడలను నిమగ్నం చేయడానికి కూర్చునే వరకు గొట్టాలను పూర్తిగా చొప్పించండి. ట్యూబ్ని బయటకు తీయడానికి ముందు ఎల్లప్పుడూ విడుదల రింగ్ని నొక్కండి; ఎప్పుడూ బలవంతంగా లాగకండి.
3. PU / PA దృఢమైన నైలాన్ గొట్టాల కోసం సిఫార్సు చేయబడింది. సన్నని గోడ PE సాఫ్ట్ గొట్టం సూచించబడలేదు.
4. వాక్యూమ్ పని పరిస్థితులలో చొప్పించే లోతును నిర్ధారించండి. పునరావృతమయ్యే ప్రతికూల పీడన చక్రాల కోసం, ప్రత్యామ్నాయ ఎంపిక కోసం BPS స్క్రూ-ఆన్ ఫిట్టింగ్లతో సరిపోల్చండి.
