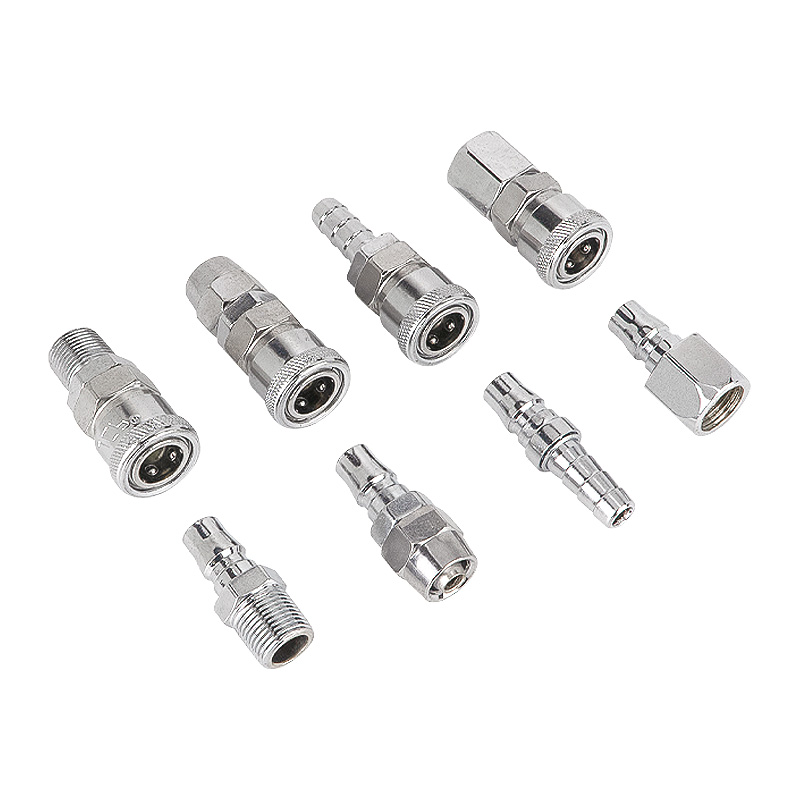

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | యూనివర్సల్ న్యూమాటిక్ సి టైప్ క్విక్ కప్లర్, SMC & AirTACతో పరస్పరం మార్చుకోవచ్చు
సి-టైప్ సెల్ఫ్-లాకింగ్ క్విక్ కప్లర్ అనేది వాయు పరిశ్రమలో విస్తృతంగా ఉపయోగించే ప్రామాణిక స్టీల్-బాల్ సెల్ఫ్-లాకింగ్ ఫిట్టింగ్. అంతర్నిర్మిత స్ప్రింగ్ మరియు స్టీల్ బాల్ చొప్పించిన తర్వాత ఆటోమేటిక్ లాకింగ్ను గ్రహించి, స్లీవ్ను వెనుకకు జారడం ద్వారా విడుదల చేస్తుంది. టూల్స్ అవసరం లేదు, సింగిల్ హ్యాండ్ ఆపరేషన్. ఇది ఆడ కప్లర్ (స్లైడింగ్ స్లీవ్తో) మరియు జత చేసిన అసెంబ్లీ కోసం మగ ప్లగ్ని కలిగి ఉంటుంది. కంప్రెస్డ్ ఎయిర్ పైప్లైన్లు, న్యూమాటిక్ టూల్స్ మరియు ఆటోమేటెడ్ ఎయిర్ సప్లై సర్క్యూట్లలో విస్తృతంగా వర్తించబడుతుంది, వాక్యూమ్ జనరేటర్లు మరియు ఫుల్ న్యూమాటిక్ పైపింగ్ సిస్టమ్లతో కూడా సరిపోతుంది.
• స్టీల్-బాల్ స్వీయ-లాకింగ్ నిర్మాణం: పురుష ప్లగ్ పూర్తిగా చొప్పించబడి మరియు లాక్ చేయబడినప్పుడు వినిపించే "క్లిక్"; ఒత్తిడిలో విడిపోలేరు. అన్లాకింగ్ మరియు డిస్కనెక్ట్ కోసం స్లైడింగ్ స్లీవ్ను వెనక్కి లాగండి.
• ద్వంద్వ-పొర NBR సీల్ రింగ్లు: అద్భుతమైన గాలి బిగుతు, కంప్రెస్డ్ ఎయిర్ మరియు మైనర్ లూబ్రికేటింగ్ ఆయిల్కు నిరోధకత, తక్కువ గాలి లీకేజీ రేటు.
• బాడీ మెటీరియల్: నికెల్-ప్లేటెడ్ స్టీల్ (మెటల్ స్టాండర్డ్ వెర్షన్) / హై-టఫ్నెస్ ప్లాస్టిక్ (తేలికైన ఎంపిక). వర్క్షాప్లో తరచుగా ప్లగ్ & పుల్ కోసం యాంటీ-రస్ట్ మరియు వేర్-రెసిస్టెంట్.
• పూర్తి పరిమాణ పరిధి: PP (ట్యూబ్ ఫిమేల్), PF (ఆడ థ్రెడ్), PH (మగ థ్రెడ్); SP (ట్యూబ్ పురుషుడు), SF (ఆడ థ్రెడ్), SM (మగ థ్రెడ్).
• స్మూత్ ఫ్లో మార్గం, అల్ప పీడన డ్రాప్. PU గొట్టం మరియు నైలాన్ ట్యూబ్తో అనుకూలమైనది. యూనివర్సల్ క్రాస్-బ్రాండ్ పరస్పర మార్పిడి కోసం ప్రామాణిక ఇంటర్ఫేస్.
|
కోడ్ ఉపసర్గ |
టైప్ చేయండి |
వివరణ |
|
పి ఉపసర్గ |
ఆడ కప్లర్ (సెల్ఫ్ లాక్ స్లీవ్తో) |
PP: ట్యూబ్ ఇన్సర్షన్ స్త్రీ; PF: స్త్రీ థ్రెడ్; PH: మగ థ్రెడ్ |
|
S ఉపసర్గ |
మగ ప్లగ్ |
SP: ట్యూబ్ ఇన్సర్షన్ మగ; SF: స్త్రీ థ్రెడ్; SM: మగ థ్రెడ్ |
|
సంఖ్యా ప్రత్యయం:10/20/30/40 |
గొట్టం పరిమాణం |
10: Φ4×6; 20: Φ5×8; 30: Φ6.5×10; 40: Φ8×12 |
ఉదాహరణ: Φ5×8 PU ట్యూబ్ కోసం PP20 = C-రకం స్వీయ-లాకింగ్ ఆడ కప్లర్; SM30 = Φ6.5×10 పైప్లైన్ కోసం బాహ్య థ్రెడ్తో కూడిన C-రకం పురుష ప్లగ్.
|
అంశం |
పరామితి |
|
వర్తించే మీడియం |
సంపీడన గాలి (ట్రేస్ ఆయిల్ మిస్ట్తో) |
|
పని ఒత్తిడి |
0 ~ 1.0 MPa; ఒత్తిడి పరీక్ష: 1.5 MPa |
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
-5℃ ~ +60℃ |
|
సీల్ మెటీరియల్ |
NBR నైట్రైల్ రబ్బరు |
|
బాడీ మెటీరియల్ |
నికెల్ పూతతో కూడిన ఉక్కు (ప్రామాణిక); అధిక గట్టిదనం కలిగిన ప్లాస్టిక్ (తేలికైన ఐచ్ఛికం) |
|
కనెక్షన్ రకం |
ట్యూబ్ ఇన్సర్షన్ / G అంతర్గత థ్రెడ్ / G బాహ్య థ్రెడ్ |
|
ఆపరేషన్ |
లాక్ చేయడానికి ఇన్సర్ట్ చేయండి, విడుదల కోసం స్లీవ్ వెనుకకు స్లయిడ్ చేయండి |
|
మోడల్ |
గొట్టం పరిమాణం |
థ్రెడ్ స్పెక్ |
|
PP10 |
Φ4×6 |
- |
|
PP20 |
Φ5×8 |
- |
|
PP30 |
Φ6.5×10 |
- |
|
PP40 |
Φ8×12 |
- |
|
PF20-G1/4 |
Φ5×8 |
G1/4 |
|
PF30-G3/8 |
Φ6.5×10 |
G3/8 |
|
PF40-G1/2 |
Φ8×12 |
G1/2 |
|
PH20-G1/4 |
Φ5×8 |
G1/4 |
|
PH30-G3/8 |
Φ6.5×10 |
G3/8 |
|
SP20 |
Φ5×8 |
- |
|
SM20-G1/4 |
Φ5×8 |
G1/4 |
• ఎయిర్ కంప్రెసర్ ఎయిర్ పైప్లైన్లు, ఎయిర్ బ్లో గన్స్, ఎయిర్ స్క్రూడ్రైవర్లు, గ్రైండర్లు మరియు ఇతర వాయు చేతి పరికరాలు
• ఆటోమేటెడ్ ప్రొడక్షన్ లైన్లలో ఎయిర్ సోర్స్ పంపిణీ, వాక్యూమ్ జనరేటర్లతో సరిపోలిన ఎయిర్ పైపింగ్ కనెక్షన్
• పరికరాల నిర్వహణ, మొబైల్ న్యూమాటిక్ వర్క్స్టేషన్, తరచుగా పైప్లైన్ అసెంబ్లీ & వేరుచేయడం అవసరమయ్యే సందర్భాలు
1. సంపీడన గాలికి మాత్రమే. అధిక పీడన హైడ్రాలిక్ ద్రవం లేదా బలమైన తినివేయు మీడియాకు తగినది కాదు.
2. ప్లగ్/అన్ప్లగ్ చేసే ముందు ఒత్తిడి తగ్గించండి. ఒత్తిడిలో బలవంతంగా డిస్కనెక్ట్ చేయడం వల్ల స్టీల్ బాల్స్ మరియు సీలింగ్ రింగులు దెబ్బతింటాయి.
3. O-రింగ్ దుస్తులను క్రమం తప్పకుండా తనిఖీ చేయండి; గాలి లీకేజీ సంభవించినట్లయితే వెంటనే సీల్స్ను మార్చండి.
4. థ్రెడ్ ఇన్స్టాలేషన్ కోసం PTFE టేప్ సిఫార్సు చేయబడింది. థ్రెడ్ స్ట్రిప్పింగ్ నివారించడానికి అతిగా బిగించవద్దు.
