బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

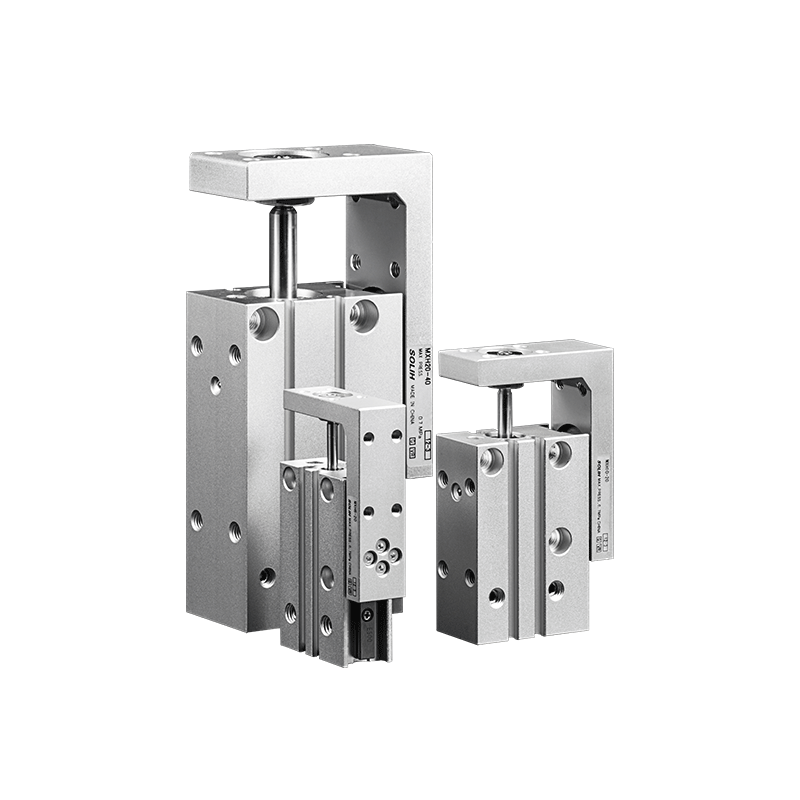

SOLH MXH సిరీస్ అనేది సర్క్యులేటింగ్ బాల్ లీనియర్ గైడ్ సిస్టమ్తో కూడిన ఇరుకైన-రకం కాంపాక్ట్ న్యూమాటిక్ స్లయిడ్ టేబుల్. తేలికపాటి డిజైన్, అధిక దృఢత్వం మరియు 60 మిమీ వరకు పొడిగించిన స్ట్రోక్ పనితీరును సమగ్రపరచడం, ఇది ముఖ్యమైన ఇన్స్టాలేషన్ స్థలాన్ని ఆదా చేసే అల్ట్రా-ఇరుకైన శరీర వెడల్పును కలిగి ఉంటుంది. అద్భుతమైన యాంటీ-డిఫ్లెక్షన్ లోడ్ కెపాసిటీ మరియు మీడియం ప్రెసిషన్ పొజిషనింగ్ కెపాబిలిటీతో, ఇది 3C ఎలక్ట్రానిక్స్ మరియు ప్రెసిషన్ ఆటోమేషన్కి అనువైన లాంగ్-స్ట్రోక్ మైక్రో లీనియర్ డ్రైవింగ్ సొల్యూషన్గా ఉపయోగపడుతూ, చాలా స్పేస్-నియంత్రిత స్వయంచాలక దృశ్యాలలో పక్కపక్కనే బహుళ-స్లయిడ్ ఇన్స్టాలేషన్ మరియు ఖచ్చితమైన బదిలీ కార్యకలాపాల కోసం ప్రత్యేకంగా ఆప్టిమైజ్ చేయబడింది.
-- డ్యూయల్-పిస్టన్ డ్రైవింగ్ స్ట్రక్చర్: డబుల్-పిస్టన్ డబుల్-యాక్టింగ్ డ్రైవింగ్ మోడ్ను స్వీకరిస్తుంది, స్థిరమైన అవుట్పుట్ ఫోర్స్ మరియు అత్యుత్తమ సింక్రోనస్ ఆపరేషన్ పనితీరును అందిస్తుంది, హై-ఫ్రీక్వెన్సీ సైక్లిక్ వర్క్ సమయంలో స్థిరమైన లీనియర్ మోషన్ను నిర్ధారిస్తుంది.
-- ఇన్ఫినిట్ సర్క్యులేటింగ్ బాల్ గైడ్ రైల్: అధిక నిర్మాణ దృఢత్వం మరియు అద్భుతమైన లీనియర్ మోషన్ స్టెబిలిటీని కలిగి ఉండే అంతులేని సర్క్యులేటింగ్ బాల్ లీనియర్ గైడ్ రైల్స్తో అమర్చబడి ఉంటుంది. చిన్న స్ట్రోక్ల కోసం ప్రయాణ సమాంతరత 0.05 మిమీ లోపల నియంత్రించబడుతుంది, మోషన్ జిట్టర్ మరియు విచలనాన్ని సమర్థవంతంగా నివారిస్తుంది.
-- అల్ట్రా-నారో కాంపాక్ట్ బాడీ: ఆప్టిమైజ్ చేయబడిన ఇరుకైన-వెడల్పు నిర్మాణం, సాంప్రదాయ MXQ మరియు MXS శ్రేణి స్లయిడ్ పట్టికల కంటే చాలా సన్నగా ఉంటుంది, పరికరాల స్థల వినియోగాన్ని పెంచడానికి బహుళ స్లయిడ్ల యొక్క దట్టమైన ప్రక్క ప్రక్క అమరికకు సంపూర్ణ మద్దతునిస్తుంది.
-- సుపీరియర్ యాంటీ-ఆఫ్సెట్ లోడ్ కెపాసిటీ: అనుమతించదగిన టార్క్ సాంప్రదాయ MXU శ్రేణి కంటే దాదాపు 6 రెట్లు ఎక్కువ, అసాధారణమైన లోడ్ మరియు కాంటిలివర్ లోడ్కు చాలా మెరుగైన ప్రతిఘటనతో, సంక్లిష్ట ఏకపక్ష శక్తి ఆపరేటింగ్ పరిస్థితులకు అనుగుణంగా ఉంటుంది.
-- మల్టీ-డైరెక్షనల్ ఫ్లెక్సిబుల్ ఇన్స్టాలేషన్: హోల్స్/థ్రెడ్ హోల్స్ మరియు లాంగిట్యూడినల్ థ్రెడ్ హోల్స్ ద్వారా ట్రాన్స్వర్స్తో 4-వే మౌంటుకి మద్దతు ఇస్తుంది. 3-వైపు పైపింగ్ డిజైన్తో సరిపోలింది, ఇది ఇరుకైన మరియు పేర్చబడిన పరికరాల నిర్మాణాల కోసం విభిన్న సంస్థాపన మరియు పైపింగ్ లేఅవుట్ అవసరాలను తీరుస్తుంది.
-- యూనివర్సల్ సెన్సార్ అడాప్టేషన్: అంతర్నిర్మిత మాగ్నెటిక్ రింగ్ ప్రామాణికంగా, D-M9□ మరియు A93 సిరీస్ మాగ్నెటిక్ స్విచ్లకు అనుకూలంగా ఉండే డ్యూయల్-సైడ్ సెన్సార్ గ్రూవ్లతో, ఖచ్చితమైన స్ట్రోక్ పొజిషన్ డిటెక్షన్ మరియు సిగ్నల్ ఫీడ్బ్యాక్ను గ్రహించడం.
1. మోడల్ ఉదాహరణ: MXH16-50Z-M9NL
|
స్థానం |
కోడ్ |
స్పెసిఫికేషన్ వివరణ |
|
1 |
MXH |
సిరీస్ కోడ్: కాంపాక్ట్ నారో-టైప్ న్యూమాటిక్ స్లయిడ్ టేబుల్ |
|
2 |
6/10/16/20 |
బోర్ పరిమాణం (మిమీ) |
|
3 |
5/10/15/20/25/30/40/50/60 |
ప్రామాణిక స్ట్రోక్ (మిమీ) |
|
4 |
Z/ఖాళీ |
మాగ్నెటిక్ రింగ్ (ప్రామాణిక కాన్ఫిగరేషన్, సాధారణంగా విస్మరించబడింది) |
|
5 |
M9B/M9N/A93 |
అయస్కాంత స్విచ్: M9B(NPN)/M9N(PNP)/A93 |
|
6 |
W/L |
వైర్ పొడవు: W=1m / L=3m |
2. ప్రామాణిక ఆర్డర్ సూచన ఉదాహరణ
-- MXH10-30-M9BW: బోర్ 10mm, స్ట్రోక్ 30mm, 1m వైర్ పొడవుతో NPN మాగ్నెటిక్ స్విచ్
|
పారామీటర్ అంశం |
సాంకేతిక డేటా |
|
బోర్ సైజు |
6 / 10 / 16 / 20 మి.మీ |
|
ప్రామాణిక స్ట్రోక్ రేంజ్ |
5~60 మి.మీ |
|
ఆపరేషన్ మోడ్ |
డబుల్ యాక్టింగ్ |
|
పని ఒత్తిడి పరిధి |
0.15~0.7 MPa |
|
ప్రూఫ్ ఒత్తిడి |
1.05 MPa |
|
పరిసర ఉష్ణోగ్రత (స్విచ్తో) |
-10℃ ~ +60℃ |
|
రిపీట్ పొజిషనింగ్ ఖచ్చితత్వం |
± 0.02 మి.మీ |
|
ప్రయాణ సమాంతరత |
≤0.05mm (స్ట్రోక్ ≤30mm); ≤0.1mm (స్ట్రోక్ 40~60mm) |
|
గరిష్ట ఆపరేటింగ్ వేగం |
50~500 mm/s |
|
బఫర్ మోడ్ |
ద్వంద్వ-ముగింపు రబ్బరు బఫర్ (ప్రామాణికం) |
|
ఎయిర్ పోర్ట్ పరిమాణం |
M3×0.5 (φ6); M4×0.7 (φ10); M5×0.8 (φ16/20) |
|
లూబ్రికేషన్ మోడ్ |
చమురు రహిత ఆపరేషన్ |
భద్రతా కారకం ≥2; నిలువు లోడ్కు అనుమతించదగిన టార్క్ ధృవీకరణ అవసరం
|
బోర్ (మి.మీ) |
థియరిటికల్ థ్రస్ట్ (N) |
గరిష్ట క్షితిజసమాంతర లోడ్ (కిలోలు) |
గరిష్ట నిలువు భారం (కిలోలు) |
బరువు (కిలోలు) |
|
6 |
12 |
0.5 |
0.25 |
0.08 |
|
10 |
28 |
1.2 |
0.6 |
0.15 |
|
16 |
70 |
3.0 |
1.5 |
0.42 |
|
20 |
110 |
5.0 |
2.5 |
0.72 |
|
బోర్ (మి.మీ) |
పిచ్ మూమెంట్ Mp |
యావ్ మూమెంట్ నా |
రోల్ మూమెంట్ Mr |
|
6 |
0.81 |
0.81 |
1.40 |
|
10 |
1.69 |
1.69 |
3.19 |
|
16 |
3.49 |
3.49 |
6.47 |
|
20 |
5.86 |
5.86 |
11.66 |
1. MXH సిరీస్ కోసం ప్రాధాన్యతా అప్లికేషన్ దృశ్యాలు
-- విపరీతమైన స్పేస్-నియంత్రిత పరికరాలు: అల్ట్రా-నారో బాడీ డిజైన్ బహుళ స్లయిడ్ టేబుల్ల దట్టమైన ప్రక్క ప్రక్క ఇన్స్టాలేషన్కు మద్దతు ఇస్తుంది, సూక్ష్మీకరించిన ఆటోమేటెడ్ ఎక్విప్మెంట్ ఇంటీరియర్లకు ఖచ్చితంగా సరిపోతుంది.
-- మీడియం-ప్రెసిషన్ లాంగ్-స్ట్రోక్ ఆపరేషన్స్: ±0.02mm రిపీట్ ఖచ్చితత్వంతో గరిష్ట స్ట్రోక్ 60mm వరకు, సాధారణ వాయు సిలిండర్ల స్థాన స్థిరత్వం, మధ్యస్థ-ఖచ్చితమైన దీర్ఘ-ప్రయాణ బదిలీ డిమాండ్లకు అనుగుణంగా ఉంటుంది.
-- లైట్-లోడ్ హై-ఫ్రీక్వెన్సీ బదిలీ: ఎలక్ట్రానిక్ కాంపోనెంట్స్, టెర్మినల్స్, చిన్న ప్లాస్టిక్ పార్ట్స్ మరియు ప్రిసిషన్ టూలింగ్ ఫిక్చర్ల సైక్లిక్ హ్యాండ్లింగ్ మరియు పొజిషనింగ్ కోసం అనువైనది.
-- యాంటీ-ఆఫ్సెట్ లోడ్ వర్కింగ్ కండిషన్స్: అద్భుతమైన టార్క్ రెసిస్టెన్స్ ఏకపక్ష శక్తి మరియు కాంటిలివర్ ఇన్స్టాలేషన్ దృశ్యాలలో స్థిరమైన ఆపరేషన్ను అనుమతిస్తుంది, సాధారణ స్లయిడ్ల విక్షేపం మరియు జిట్టర్ సమస్యలను పరిష్కరిస్తుంది.
|
పోలిక అంశం |
MXH (ఇరుకైన & దీర్ఘ-స్ట్రోక్) |
MXQ (ఆర్థిక రకం) |
MXS (హై-ప్రెసిషన్ టైప్) |
|
శరీర వెడల్పు |
అల్ట్రా-నారో (పక్క ప్రక్క మౌంటు కోసం ఉత్తమమైనది) |
మధ్యస్థం |
వెడల్పు |
|
పొజిషనింగ్ ఖచ్చితత్వం |
± 0.02 మి.మీ |
± 0.02 మి.మీ |
± 0.01 మి.మీ |
|
స్ట్రోక్ రేంజ్ |
5~60 మి.మీ |
10 ~ 150 మి.మీ |
10 ~ 150 మి.మీ |
|
దృఢత్వం & టార్క్ రెసిస్టెన్స్ |
బలమైన |
మధ్యస్థం |
అత్యంత బలమైన |
|
ధర స్థాయి |
మధ్యస్థం |
తక్కువ (ఖర్చు-సమర్థవంతమైన) |
మధ్యస్థ-అధిక |
-- బోర్ సైజు మ్యాచింగ్: స్థిరమైన దీర్ఘకాలిక ఆపరేషన్ను నిర్ధారించడానికి 2 కంటే తక్కువ కాకుండా హామీ ఇవ్వబడిన భద్రతా కారకంతో, రేట్ చేయబడిన విలువలో 50% మరియు నిలువు లోడ్ని రేట్ చేయబడిన విలువలో 25% లోపల క్షితిజ సమాంతర లోడ్ను నియంత్రించండి.
-- స్ట్రోక్ రిజర్వేషన్: ఎంపిక సమయంలో రిజర్వ్ 5~10mm స్ట్రోక్ మార్జిన్; పరిమితి ప్రభావాన్ని నివారించడానికి మరియు సేవా జీవితాన్ని మెరుగుపరచడానికి MXH సిరీస్ గరిష్ట ప్రామాణిక స్ట్రోక్ 60mm.
-- మౌంటు మోడ్ ఎంపిక: అల్ట్రా-ఇరుకైన స్పేస్ లేఅవుట్ కోసం విలోమ మౌంటును ఎంచుకోండి; మొత్తం పరికరాల స్థలాన్ని ఆదా చేయడానికి పేర్చబడిన మరియు బహుళ-లేయర్ ఇన్స్టాలేషన్ దృశ్యాల కోసం రేఖాంశ మౌంటును అనుసరించండి.
-- బఫర్ ఆప్టిమైజేషన్: ఆపరేటింగ్ వేగం 300mm/s లేదా లోడ్ బరువు 3kg మించి ఉన్నప్పుడు హైడ్రాలిక్ బఫర్తో అమర్చండి, టెర్మినల్ ఇంపాక్ట్ మరియు వైబ్రేషన్ను సమర్థవంతంగా తగ్గిస్తుంది.
-- సెన్సార్ కాన్ఫిగరేషన్: డ్యూయల్-సైడ్ సెన్సార్ గ్రూవ్లు డ్యూయల్ మాగ్నెటిక్ స్విచ్ ఇన్స్టాలేషన్కు మద్దతిస్తాయి, పూర్తి-స్ట్రోక్ పొజిషన్ మానిటరింగ్ కోసం స్ట్రోక్లను పొడిగించడం మరియు ఉపసంహరించుకోవడం రెండింటిని ఖచ్చితమైన స్థలంలో గుర్తించడాన్ని గ్రహించడం.
ఒక వాక్య సారాంశం
SOLH MXH సిరీస్ నారో కాంపాక్ట్ న్యూమాటిక్ స్లయిడ్ టేబుల్లో అల్ట్రా-నారో బాడీ, హై టార్క్ రెసిస్టెన్స్, 60mm లాంగ్ స్ట్రోక్ మరియు ±0.02mm మీడియం ఖచ్చితత్వం, 4-డైరెక్షన్ మౌంటు మరియు ఆయిల్-ఫ్రీ ఆపరేషన్తో, దట్టమైన ఇన్స్టాలేషన్ మరియు లైట్-లోడ్ హై-ఫ్రీ స్పేస్లో స్వయంచాలక బదిలీ కోసం సరైన ఖర్చు-సమర్థవంతమైన పరిష్కారం.
