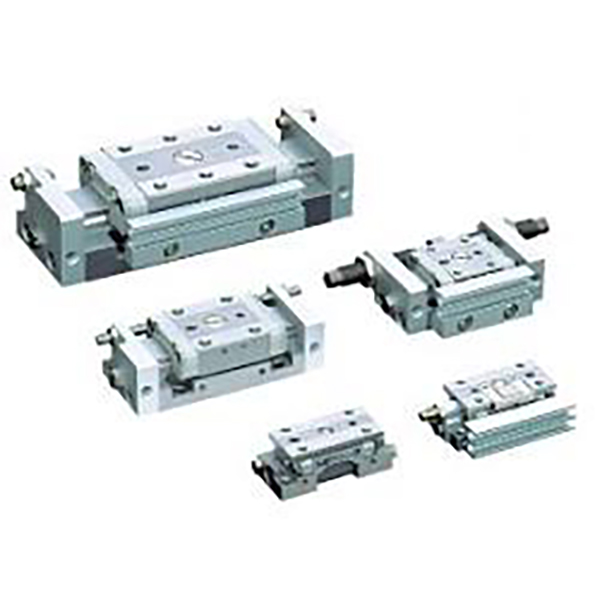

MXP సిరీస్ అల్ట్రా-హై ప్రెసిషన్ కాంపాక్ట్ న్యూమాటిక్ స్లయిడ్ టేబుల్

MXP సిరీస్ అల్ట్రా-హై ప్రెసిషన్ కాంపాక్ట్ న్యూమాటిక్ స్లయిడ్ టేబుల్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

ఉత్పత్తి అవలోకనం

     SOLH MXP సిరీస్ అనేది కఠినమైన మైక్రో-పొజిషనింగ్ దృశ్యాల కోసం రూపొందించబడిన హై-ఎండ్ అల్ట్రా-హై ప్రెసిషన్ కాంపాక్ట్ న్యూమాటిక్ స్లయిడ్ టేబుల్. అంతర్నిర్మిత సిలిండర్ గైడ్ రైలు నిర్మాణం మరియు ఇంటిగ్రేటెడ్ స్టెయిన్‌లెస్ స్టీల్ బాడీని స్వీకరించడం, ఇది మైక్రాన్-స్థాయి సమాంతరత, అల్ట్రా-తక్కువ భ్రమణ లోపం మరియు అసాధారణమైన దృఢత్వాన్ని అందిస్తుంది. డ్యూయల్-డైరెక్షన్ పైపింగ్ మరియు హై-ఫ్రీక్వెన్సీ స్టేబుల్ సైక్లింగ్‌కు సపోర్టింగ్, ఇది 3C ప్రెసిషన్ అసెంబ్లీ, ఆప్టికల్ డిటెక్షన్ మరియు హై-కచ్చితత్వంతో కూడిన మైక్రో కాంపోనెంట్ పొజిషనింగ్‌కు ఖచ్చితంగా సరిపోతుంది, ఇది అధునాతన మినియేచర్ లీనియర్ డ్రైవింగ్ అప్లికేషన్‌లకు ప్రీమియం మోడల్‌గా పనిచేస్తుంది.

కోర్ స్ట్రక్చర్ & డిజైన్ ఫీచర్లు

     --  డ్రైవ్ మోడ్: డబుల్-యాక్టింగ్ బైడైరెక్షనల్ ఆపరేషన్, బోర్ సైజులు φ6/8/10/12/16mm, 10~120N యొక్క తేలికపాటి లోడ్ పరిధిని కవర్ చేస్తుంది.

     -- ఇంటిగ్రేటెడ్ ప్రీమియం స్ట్రక్చర్: అంతర్నిర్మిత సిలిండర్ లీనియర్ గైడ్ రైలు మరియు వన్-పీస్ మార్టెన్‌సిటిక్ స్టెయిన్‌లెస్ స్టీల్ బాడీ ఫీచర్లు. లోడ్-బేరింగ్ మెకానిజం పూర్తిగా పిస్టన్ రాడ్ సీలింగ్ కదలిక నుండి వేరుచేయబడింది, తీవ్ర దృఢత్వం మరియు కనిష్ట ఘర్షణను సాధించడం.

     -- అల్ట్రా-హై ప్రెసిషన్ గ్రేడ్: ప్రయాణ సమాంతరత 0.004mm, మౌంటు సమాంతరత 0.02mm, భ్రమణ ఖచ్చితత్వం ±0.03° (φ6/8/10) / ±0.04° (φ12/16), పరిశ్రమలో అగ్రగామి అల్ట్రా-స్టేబుల్ ప్రెసిషన్ పొజిషనింగ్ పనితీరును అందిస్తుంది.

     -- అల్ట్రా-కాంపాక్ట్ నారో బాడీ: శరీర ఎత్తు కేవలం 17~23మిమీ, MXJ సమానమైన మోడల్‌ల కంటే 10%~20% ఇరుకైనది, అత్యంత పరిమితమైన పని ప్రదేశాలకు అత్యంత దట్టమైన లేఅవుట్‌ను అనుమతిస్తుంది.

     -- డ్యూయల్-డైరెక్షన్ పైపింగ్ ఫ్లెక్సిబిలిటీ: ఆన్-సైట్ స్విచ్ చేయదగిన లేఅవుట్‌తో పార్శ్వ మరియు అక్షసంబంధ పైపింగ్ రెండింటికి మద్దతు ఇస్తుంది, విభిన్న ఆన్-సైట్ పైప్‌లైన్ రూటింగ్ అవసరాలకు అనుగుణంగా ఉంటుంది.

     -- యూనివర్సల్ సెన్సార్ అనుకూలత: ప్రామాణిక ద్వంద్వ మాగ్నెటిక్ స్విచ్ గ్రూవ్‌లు విశ్వసనీయ ద్విదిశాత్మక స్థాన పర్యవేక్షణ కోసం 2 M9B మాగ్నెటిక్ స్విచ్‌ల ఇన్‌స్టాలేషన్‌ను అనుమతిస్తాయి.

     -- బహుళ-స్థాయి బఫరింగ్ & పరిమితి: శబ్దం మరియు ప్రభావం తగ్గింపు కోసం ప్రామాణిక డ్యూయల్-ఎండ్ రబ్బరు బఫర్‌లు; ఐచ్ఛిక సింగిల్/డ్యూయల్-ఎండ్ మెటల్ స్ట్రోక్ లిమిటర్‌లు, ప్లస్ φ8 మరియు అంతకంటే ఎక్కువ మోడల్‌ల కోసం హైడ్రాలిక్ బఫర్ ఎంపిక, అల్ట్రా-ప్రెసిస్ పొజిషనింగ్ కంట్రోల్ కోసం సర్దుబాటు చేయగల స్ట్రోక్ పరిధి 0~5 మిమీ.

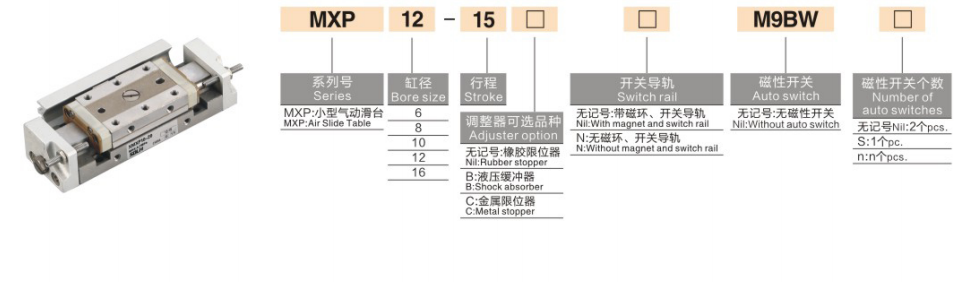

మోడల్ కోడింగ్ నియమాన్ని పూర్తి చేయండి

   1. మోడల్ ఉదాహరణ: MXP8-15-B-M9BW

   2. ప్రామాణిక ఆర్డర్ సూచన ఉదాహరణలు

     --  MXP6-5: ప్రామాణిక రకం, మాగ్నెటిక్ స్విచ్ లేదు, బోర్ 6mm, స్ట్రోక్ 5mm, డబుల్ యాక్టింగ్

     --  MXP10-20-B-2M9B: బోర్ 10mm, స్ట్రోక్ 20mm, డ్యూయల్-ఎండ్ మెటల్ లిమిట్, 2pcs M9B మాగ్నెటిక్ స్విచ్‌లు

     -- MXP12-25-D: బోర్ 12mm, స్ట్రోక్ 25mm, పొడిగింపు-ముగింపు మెటల్ పరిమితి, అక్షసంబంధ పైపింగ్ అనుకూలత

కోర్ టెక్నికల్ స్పెసిఫికేషన్‌లు (@0.5MPa, డబుల్ యాక్టింగ్)

ప్రధాన పోటీ ప్రయోజనాలు

   1. అల్ట్రా-హై మైక్రో-లెవల్ ప్రెసిషన్ & స్టెబిలిటీ
     -- 0.004mm యొక్క అల్ట్రా-తక్కువ ప్రయాణ సమాంతరత మరియు భ్రమణ ఖచ్చితత్వం ±0.03° కంటే తక్కువగా ఉంటుంది, ±0.01mm రిపీట్ పొజిషనింగ్ ఖచ్చితత్వంతో జత చేయబడింది. ఇది మైక్రో-షేకింగ్ మరియు పొజిషన్ డివియేషన్‌ను తొలగిస్తుంది, ఆప్టికల్ డిటెక్షన్, మైక్రో కాంపోనెంట్ లామినేషన్ మరియు హై-ప్రెసిషన్ టెస్టింగ్ ప్రాసెస్‌ల కోసం ఖచ్చితమైన ఖచ్చితత్వ డిమాండ్‌లను పూర్తిగా తీరుస్తుంది.

   2. అంతర్నిర్మిత సిలిండర్ నిర్మాణం & అల్ట్రా-నారో కాంపాక్ట్ బాడీ
     -- సిలిండర్ గైడ్ రైలు నిర్మాణం లోపల పొందుపరచబడింది, MXJ మోడల్‌లతో పోలిస్తే శరీర వెడల్పును 10%~20% తగ్గిస్తుంది. వినూత్న ద్వంద్వ-దిశల పార్శ్వ/అక్షసంబంధ పైపింగ్ డిజైన్ అనువైన ఆన్-సైట్ స్విచింగ్‌ను అనుమతిస్తుంది, అల్ట్రా-ఇరుకైన దట్టమైన స్టేషన్‌లలో పైప్‌లైన్ లేఅవుట్ పరిమితులను పరిష్కరిస్తుంది.

   3. అధిక దృఢత్వం & సుదీర్ఘ సేవా జీవితం
     -- వన్-పీస్ మార్టెన్‌సిటిక్ స్టెయిన్‌లెస్ స్టీల్ బాడీ మరియు ఇంటిగ్రేటెడ్ గైడ్ రైల్ స్ట్రక్చర్ అద్భుతమైన డిఫార్మేషన్ రెసిస్టెన్స్ మరియు స్ట్రక్చరల్ దృఢత్వాన్ని అందిస్తాయి. శుభ్రమైన వర్క్‌షాప్‌లు మరియు తేలికపాటి పారిశ్రామిక వాతావరణాలకు అనుకూలంగా ఉండే చమురు-రహిత తక్కువ-ఘర్షణ సీలింగ్ డిజైన్‌ను స్వీకరిస్తుంది, 5 మిలియన్ సైకిళ్లకు పైగా నిర్వహణ-రహిత సేవా జీవితాన్ని సాధిస్తుంది.

   4. హై-ఫ్రీక్వెన్సీ స్మూత్ ఆపరేషన్
     -- ప్రీమియం తక్కువ-ఘర్షణ సీలింగ్ మరియు హై-ప్రెసిషన్ బాల్ గైడ్ రైల్ అల్ట్రా-స్మూత్ కదలికను నిర్ధారిస్తాయి. ఆపరేటింగ్ వేగం 50 నుండి 500mm/s వరకు ఉంటుంది, 350cpm కంటే ఎక్కువ స్థిరమైన హై-ఫ్రీక్వెన్సీ సైక్లింగ్‌ను నత్తిగా మాట్లాడటం లేదా గందరగోళం లేకుండా సపోర్ట్ చేస్తుంది, దీర్ఘకాలిక షార్ట్-స్ట్రోక్ రిపీటీటివ్ పొజిషనింగ్ టాస్క్‌లకు అనువైనది.

   5. ఫ్లెక్సిబుల్ మల్టీ-సీన్ ఇన్‌స్టాలేషన్ అడాప్టేషన్
     -- ప్రెసిషన్ పొజిషనింగ్ పిన్ హోల్స్‌తో టాప్, బాటమ్ మరియు సైడ్ త్రీ-సైడ్ మౌంటుకి సపోర్ట్ చేస్తుంది. సిమెట్రిక్ ఎయిర్ పోర్ట్ నిర్మాణం సైట్‌లో ఎడమ/కుడి పైపింగ్ పరస్పర మార్పిడిని అనుమతిస్తుంది, డైరెక్షనల్ పరిమితులను పూర్తిగా విచ్ఛిన్నం చేస్తుంది మరియు విభిన్న పరికరాల నిర్మాణ డిజైన్‌లకు అనుగుణంగా ఉంటుంది.

మౌంటు ఫారమ్‌లు & సాధారణ అప్లికేషన్‌లు

   1. మౌంటు పద్ధతులు

     -- టాప్ మౌంటు: వర్క్‌పీస్ టాప్ ఇన్‌స్టాలేషన్ మరియు జీరో డిస్‌ప్లేస్‌మెంట్ అవసరమయ్యే హై-ప్రెసిషన్ పొజిషనింగ్ దృష్టాంతాలకు అనువైన ప్రెసిషన్ పొజిషనింగ్ పిన్ హోల్స్‌తో హోల్స్ ద్వారా ఫిక్స్ చేయబడింది.

     --  దిగువ మౌంటు: స్టాండర్డ్ ఎక్విప్‌మెంట్ సర్ఫేస్ అసెంబ్లీ మరియు ఫిక్స్‌డ్ లీనియర్ డ్రైవింగ్‌కు వర్తించే స్థిరమైన మరియు నమ్మదగిన నిర్మాణంతో దిగువ థ్రెడ్ రంధ్రాల ద్వారా పరిష్కరించబడింది.

     --  సైడ్ మౌంటు: సైడ్ థ్రెడ్ హోల్స్ ద్వారా పరిష్కరించబడింది, పరిమిత నిలువు స్థలం మరియు బహుళ స్లయిడ్ యూనిట్ల దట్టమైన సమాంతర అమరికతో పరికరాల కోసం ఇది సరైనది.

   2. సాధారణ అప్లికేషన్ దృశ్యాలు

     --  3C ఎలక్ట్రానిక్స్: చిప్ మౌంటు మరియు బాండింగ్, లెన్స్ మాడ్యూల్ ఫోకస్ చేయడం, మైక్రో కాంపోనెంట్ అల్ట్రా-ప్రెసిషన్ పొజిషనింగ్, ప్రోబ్ సైకిల్ టెస్టింగ్

     --  ఆప్టికల్ పరికరాలు: CCD కెమెరా ప్రెసిషన్ మూమెంట్, ఆప్టికల్ లెన్స్ ఫైన్ కాలిబ్రేషన్, లేజర్ పొజిషనింగ్, హై-ప్రెసిషన్ డిటెక్షన్ ప్లాట్‌ఫారమ్ డ్రైవింగ్

     --  మైక్రో ప్రెసిషన్ అసెంబ్లీ: మినియేచర్ ఆటోమేటిక్ స్క్రూ లాకింగ్, టెర్మినల్ క్రిమ్పింగ్, ప్రెసిషన్ కాంపోనెంట్ ఇన్సర్షన్, హై-ప్రెసిషన్ జిగ్ డ్రైవింగ్

     -- వైద్య పరికరాలు: మైక్రో పంప్ ప్రెసిషన్ కంట్రోల్, మినియేచర్ వాల్వ్ ఖచ్చితమైన స్విచింగ్, చిన్న పరికరం టెలిస్కోపిక్ పొజిషనింగ్

స్లయిడ్ పట్టిక ఎంపిక పోలిక: MXP vs MXJ vs MXQ

3-దశల వేగవంతమైన ఎంపిక గైడ్

   1. లోడ్ ద్వారా బోర్ ఎంపిక
     -- φ6 ≤1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg. స్థిరమైన ఖచ్చితమైన ఆపరేషన్‌ను నిర్ధారించడానికి 50% కంటే తక్కువ లోడ్ భద్రతా మార్జిన్‌ను రిజర్వ్ చేయండి.

   2. స్ట్రోక్ నిర్ధారణ ప్రామాణిక స్ట్రోక్ పరిధి: 5~30mm. అధిక స్థాన ఖచ్చితత్వం మరియు కార్యాచరణ స్థిరత్వాన్ని నిర్వహించడానికి అధిక-ఫ్రీక్వెన్సీ పని పరిస్థితుల కోసం షార్ట్ స్ట్రోక్‌లకు (5~20mm) ప్రాధాన్యత ఇవ్వండి.

   3. కాన్ఫిగరేషన్ సరిపోలిక

      --  పొజిషన్ మానిటరింగ్: రియల్ టైమ్ బైడైరెక్షనల్ స్ట్రోక్ పొజిషన్ ఫీడ్‌బ్యాక్ కోసం 2 M9B మాగ్నెటిక్ స్విచ్‌లను అమర్చండి.

     -- ప్రెసిషన్ లిమిటింగ్ & బఫరింగ్: 0~5 మిమీ సర్దుబాటు చేయగల ఖచ్చితమైన పొజిషనింగ్ కోసం డ్యూయల్-ఎండ్ మెటల్ లిమిట్ (B)ని ఎంచుకోండి; అధిక-ఫ్రీక్వెన్సీ ప్రభావాన్ని తగ్గించడానికి φ8 మరియు అంతకంటే ఎక్కువ మోడల్‌ల కోసం హైడ్రాలిక్ బఫర్‌ని ఎంచుకోండి.

     --  పైపింగ్ అడాప్టేషన్: అల్ట్రా-ఇరుకైన స్పేస్ లేఅవుట్ కోసం అక్షసంబంధ పైపింగ్‌ను మరియు సాంప్రదాయిక ప్రామాణిక ఇన్‌స్టాలేషన్ దృశ్యాల కోసం పార్శ్వ పైపింగ్‌ను స్వీకరించండి.

ఒక వాక్య సారాంశం

     SOLH MXP సిరీస్ అల్ట్రా-హై ప్రెసిషన్ న్యూమాటిక్ స్లయిడ్ టేబుల్ ఫీచర్లు 0.004mm అల్ట్రా-తక్కువ సమాంతరత, కనిష్ట భ్రమణ లోపం, అంతర్నిర్మిత ఇంటిగ్రేటెడ్ గైడ్ రైలు, డ్యూయల్-డైరెక్షన్ మారగల పైపింగ్ మరియు ఐచ్ఛిక హైడ్రాలిక్ బఫర్, ప్రీమియం హై-రిజిడిటీ ఆప్టికల్ లైన్ డిటెక్షన్, ప్రీమియమ్-రిజిడిటీ స్టేజ్ 3C అసెంబ్లీ మరియు హై-ఎండ్ మెడికల్ ఆటోమేషన్ పరికరాలు.
