బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

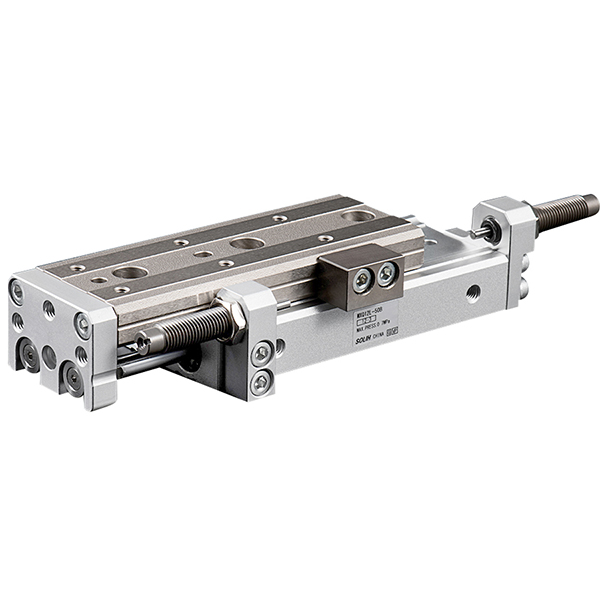

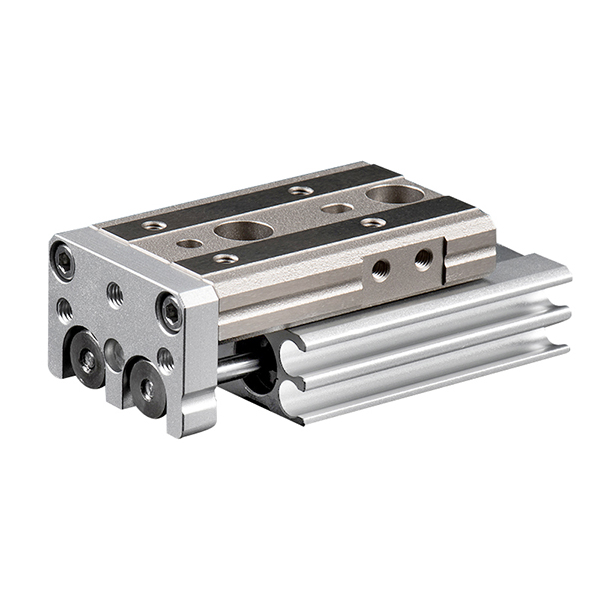

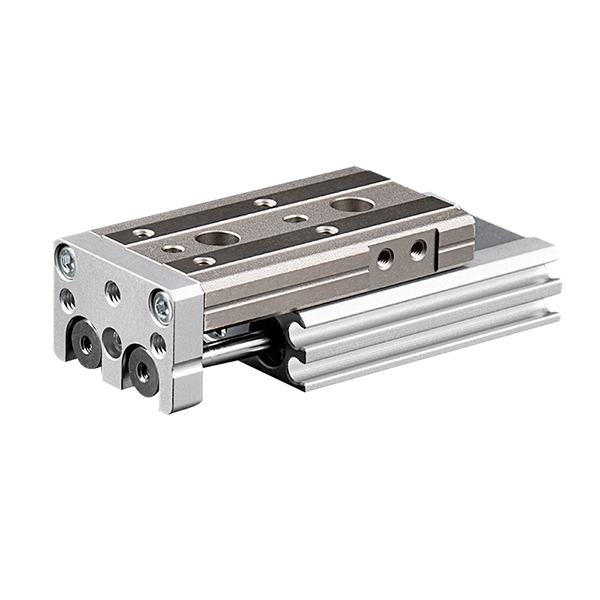

SOLH MXQ సిరీస్ అనేది డ్యూయల్-పిస్టన్ డ్రైవింగ్ సిస్టమ్ మరియు రీసర్క్యులేటింగ్ బాల్ గైడ్ రైల్స్ను కలిగి ఉన్న ఆర్థికపరమైన కాంపాక్ట్ న్యూమాటిక్ స్లయిడ్ టేబుల్. అల్ట్రా-సన్నని మరియు తేలికపాటి ఇంటిగ్రేటెడ్ స్ట్రక్చర్ను స్వీకరించడం, ఇది ±0.02mm పునరావృత ఖచ్చితత్వంతో స్థిరమైన మీడియం-ప్రెసిషన్ లీనియర్ మోషన్ను అందిస్తుంది. సాంప్రదాయ "సిలిండర్ + బాహ్య గైడ్" కలయికకు తక్కువ ఖర్చుతో కూడిన ప్రత్యామ్నాయంగా, ఇది నమ్మదగిన ఆపరేటింగ్ పనితీరును కొనసాగిస్తూ పరికరాల ఖర్చులను బాగా తగ్గిస్తుంది. సాధారణ ఆటోమేటెడ్ హ్యాండ్లింగ్ మరియు స్టాండర్డ్ ప్రిసిషన్ అసెంబ్లీ దృష్టాంతాలకు అనువైనది, ఇది మాస్ ఆటోమేటెడ్ ప్రొడక్షన్ లైన్లకు ప్రాధాన్యమైన ప్రాథమిక లీనియర్ డ్రైవింగ్ సొల్యూషన్.
-- డ్యూయల్-పిస్టన్ డబుల్-యాక్టింగ్ డ్రైవ్: ద్వంద్వ-పిస్టన్ నిర్మాణంతో అమర్చబడి ఉంటుంది, ఇది ఒకే బోర్ పరిమాణంతో సింగిల్-సిలిండర్ స్లయిడ్ల అవుట్పుట్ థ్రస్ట్ను రెట్టింపు చేస్తుంది. ఇది హై-ఫ్రీక్వెన్సీ సైక్లిక్ ఆపరేషన్ సమయంలో జీరో స్వింగింగ్ లేదా డిఫ్లెక్షన్తో సింక్రోనస్ మరియు స్థిరమైన లీనియర్ కదలికను నిర్ధారిస్తుంది.
-- రీసర్క్యులేటింగ్ బాల్ గైడ్ రైల్: నాన్-ప్రీలోడెడ్ రీసర్క్యులేటింగ్ బాల్ గైడ్ డిజైన్ను స్వీకరిస్తుంది, ఇందులో మృదువైన కాంతి-లోడ్ కదలిక మరియు తక్కువ తయారీ ఖర్చు ఉంటుంది. ఇది స్థిరమైన ±0.02mm రిపీట్ పొజిషనింగ్ ఖచ్చితత్వాన్ని నిర్వహిస్తుంది, మీడియం-ప్రెసిషన్ ఆటోమేషన్ అవసరాలను పూర్తిగా తీరుస్తుంది.
-- అల్ట్రా-సన్నని & తేలికైన ఇంటిగ్రేటెడ్ బాడీ: ఇంటిగ్రేటెడ్ సిలిండర్ మరియు స్లయిడ్ టేబుల్ నిర్మాణం MXS సిరీస్ కంటే ఎత్తులో 10% తక్కువ మరియు బరువులో 22% తక్కువగా ఉంటుంది, ఇది స్పేస్-పరిమిత పరికరాల కోసం మరింత కాంపాక్ట్ ఇన్స్టాలేషన్ లేఅవుట్ని గ్రహించింది.
-- సౌకర్యవంతమైన మూడు-వైపుల మౌంటు: ముందుగా అమర్చిన ప్రెసిషన్ పొజిషనింగ్ పిన్ హోల్స్తో దిగువ, వైపు మరియు అక్షసంబంధమైన మూడు-దిశల ఫిక్సింగ్కు మద్దతు ఇస్తుంది. ఇది ఆన్-సైట్ ఇన్స్టాలేషన్ మరియు పొజిషనింగ్ విధానాలను సులభతరం చేస్తుంది, మొత్తం అసెంబ్లీ సామర్థ్యాన్ని మెరుగుపరుస్తుంది.
-- అంతర్నిర్మిత మాగ్నెటిక్ ఇండక్షన్ డిజైన్: D-M9□ మరియు A93 సిరీస్ మాగ్నెటిక్ స్విచ్ల కోసం రిజర్వు చేయబడిన సైడ్ మౌంటు గ్రూవ్లతో కూడిన ప్రామాణిక అంతర్గత మాగ్నెటిక్ రింగ్. ఫ్లష్ మౌంటు డిజైన్ స్ట్రక్చరల్ జోక్యాన్ని నివారిస్తుంది మరియు స్థిరమైన స్థానం సిగ్నల్ ఫీడ్బ్యాక్ను నిర్ధారిస్తుంది.

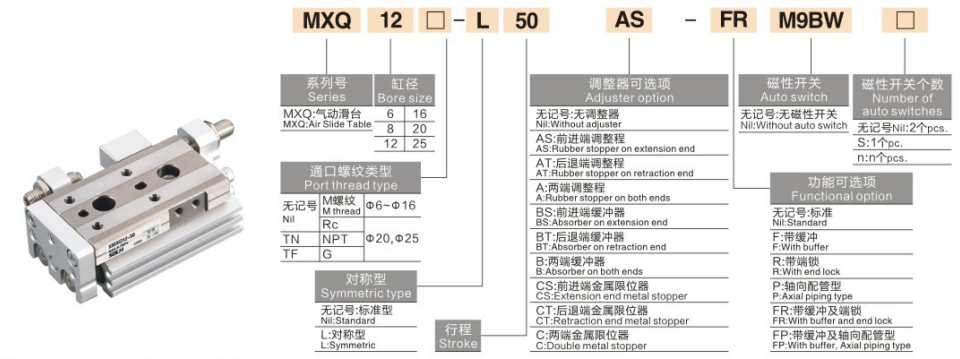

1. మోడల్ ఉదాహరణ: MXQ16-50AS-M9BW
|
స్థానం |
కోడ్ |
స్పెసిఫికేషన్ వివరణ |
|
1 |
MXQ |
సిరీస్ కోడ్: రీసర్క్యులేటింగ్ బాల్ గైడ్ డ్యూయల్-సిలిండర్ స్లయిడ్ టేబుల్ |
|
2 |
6/8/12/16/20/25 |
బోర్ పరిమాణం (మిమీ) |
|
3 |
10/20/30/40/50/75/100/125/150 |
ప్రామాణిక స్ట్రోక్ (మిమీ) |
|
4 |
ఖాళీ/AS/AT/A |
స్ట్రోక్ అడ్జస్ట్మెంట్: ఖాళీ=సర్దుబాటు లేదు; AS=ఫ్రంట్ ఎండ్ 0~5mm సర్దుబాటు; AT=వెనుక ముగింపు 0~5mm సర్దుబాటు; A=ద్వంద్వ-ముగింపు 0~5mm సర్దుబాటు |
|
5 |
M9B/M9N/A93 + W/L |
మాగ్నెటిక్ స్విచ్: M9B(NPN)/M9N(PNP)/A93; వైర్ పొడవు: W=1m / L=3m |
|
6 |
FR/B |
ఐచ్ఛిక ప్రత్యయం: FR=అక్షసంబంధ పైపింగ్; B=ద్వంద్వ-ముగింపు రబ్బరు బఫర్ |
2. ప్రామాణిక ఆర్డర్ సూచన ఉదాహరణ
-- MXQ20-75A-FR-M9NL: బోర్ 20mm, స్ట్రోక్ 75mm, డ్యూయల్-ఎండ్ స్ట్రోక్ సర్దుబాటు, యాక్సియల్ పైపింగ్, 3m వైర్ పొడవుతో PNP మాగ్నెటిక్ స్విచ్
|
పారామీటర్ అంశం |
సాంకేతిక డేటా |
|
బోర్ సైజు రేంజ్ |
6 / 8 / 12 / 16 / 20 / 25 మిమీ |
|
ప్రామాణిక స్ట్రోక్ రేంజ్ |
10~150mm (బోర్ పరిమాణంతో పెరుగుతుంది) |
|
ఆపరేషన్ మోడ్ |
డబుల్ యాక్టింగ్ |
|
పని ఒత్తిడి పరిధి |
0.15~0.7 MPa (ఆప్టిమల్: 0.5 MPa) |
|
ప్రూఫ్ ఒత్తిడి |
1.05 MPa |
|
పరిసర ఉష్ణోగ్రత |
-10℃ ~ +60℃ (నాన్-ఫ్రీజింగ్) |
|
రిపీట్ పొజిషనింగ్ ఖచ్చితత్వం |
± 0.02 మి.మీ |
|
గరిష్ట ఆపరేటింగ్ వేగం |
50~500 mm/s (క్షితిజసమాంతర అప్లికేషన్ ≤300 mm/s సిఫార్సు చేయబడింది) |
|
బఫర్ మోడ్ |
ప్రామాణిక రబ్బరు బఫర్; ఐచ్ఛిక హైడ్రాలిక్ బఫర్ (MXQ6 మినహా) |
|
ఎయిర్ పోర్ట్ పరిమాణం |
M3×0.5 (φ6); M5×0.8 (φ8~φ25) |
|
లూబ్రికేషన్ మోడ్ |
చమురు రహిత ఆపరేషన్ |
|
మౌంటు పద్ధతి |
పొజిషనింగ్ పిన్ హోల్స్తో బాటమ్ / సైడ్ / యాక్సియల్ త్రీ-సైడ్ ఫిక్సింగ్ |
గమనిక: ఎక్కువ స్ట్రోక్ మరియు అధిక ఆపరేటింగ్ వేగంతో లోడ్ సామర్థ్యం తగ్గుతుంది; భద్రతా కారకం ≥2; నిలువు లోడ్కు అనుమతించదగిన టార్క్ ధృవీకరణ అవసరం
|
బోర్ (మి.మీ) |
మోడల్ |
థియరిటికల్ థ్రస్ట్ (N) |
గరిష్ట క్షితిజసమాంతర లోడ్ (కిలోలు) |
గరిష్ట నిలువు భారం (కిలోలు) |
బరువు (కిలోలు) |
|
6 |
MXQ6 |
12 |
0.5 |
0.25 |
0.10 |
|
8 |
MXQ8 |
22 |
1.0 |
0.5 |
0.18 |
|
12 |
MXQ12 |
40 |
1.8 |
0.9 |
0.32 |
|
16 |
MXQ16 |
70 |
3.0 |
1.5 |
0.52 |
|
20 |
MXQ20 |
110 |
5.0 |
2.5 |
0.85 |
|
25 |
MXQ25 |
170 |
8.0 |
4.0 |
1.45 |
1. MXQ సిరీస్ కోసం ప్రాధాన్యతా అప్లికేషన్ దృశ్యాలు
-- సాధారణ ఆటోమేటెడ్ హ్యాండ్లింగ్: ప్రామాణిక ఖచ్చితత్వ అవసరాలతో చిన్న ఎలక్ట్రానిక్ భాగాలు, టెర్మినల్స్, ప్లాస్టిక్ భాగాలు మరియు తేలికపాటి మాడ్యులర్ ఫిక్చర్ల చక్రీయ బదిలీకి పర్ఫెక్ట్.
-- వ్యయ-సెన్సిటివ్ ఆటోమేషన్ ప్రాజెక్ట్లు: హై-ప్రెసిషన్ MXS సిరీస్కి తక్కువ ఖర్చుతో కూడిన ప్రత్యామ్నాయంగా, ఇది స్థిరమైన ప్రాథమిక పనితీరును కొనసాగిస్తూ మొత్తం పరికరాల ఖర్చులను 30% కంటే ఎక్కువ తగ్గిస్తుంది.
-- అల్ట్రా-కాంపాక్ట్ స్పేస్ లేఅవుట్: MXS స్లయిడ్ల కంటే తక్కువ శరీర ఎత్తు మరియు తక్కువ బరువును కలిగి ఉంటుంది, అత్యంత కాంపాక్ట్ ఆటోమేటెడ్ పరికరాల కోసం నిలువు సంస్థాపన స్థలాన్ని ఆదా చేస్తుంది.
-- మీడియం-ప్రెసిషన్ లైట్-లోడ్ ఆపరేషన్: ±0.02mm పొజిషనింగ్ డిమాండ్ మరియు అధిక దృఢత్వం లేదా భారీ టార్క్ రెసిస్టెన్స్ అవసరాలు లేని పని పరిస్థితులకు అనువైనది.
-- హై-ఫ్రీక్వెన్సీ షార్ట్-స్ట్రోక్ సైక్లింగ్: సాంప్రదాయ స్ప్లిట్ సిలిండర్ మరియు ఎక్స్టర్నల్ గైడ్ కాంబినేషన్లను ప్రభావవంతంగా భర్తీ చేస్తూ 10~50mm షార్ట్ స్ట్రోక్లో దీర్ఘకాలిక పునరావృత ఆపరేషన్ కోసం నమ్మదగినది.
2.MXQ vs MXS vs MXH | కోర్ SMC స్లయిడ్ టేబుల్ పోలిక
|
పోలిక అంశం |
MXQ (రీసర్క్యులేటింగ్ బాల్ / ఎకనామిక్) |
MXS (క్రాస్ రోలర్ / ప్రెసిషన్) |
MXH (అల్ట్రా-నారో / లాంగ్ స్ట్రోక్) |
|
గైడ్ రకం |
రీసర్క్యులేటింగ్ బాల్ (ప్రీలోడెడ్ కానిది) |
క్రాస్ రోలర్ (ప్రీలోడెడ్, జీరో క్లియరెన్స్) |
అల్ట్రా-నారో బాల్ గైడ్ |
|
పొజిషనింగ్ ఖచ్చితత్వం |
± 0.02 మి.మీ |
± 0.01 మి.మీ |
± 0.03 మి.మీ |
|
దృఢత్వం / టార్క్ రెసిస్టెన్స్ |
మధ్యస్థం (పేలవమైన భారీ టార్క్ నిరోధకత) |
అత్యధికం (అద్భుతమైన యాంటీ-డిఫ్లెక్షన్ & టార్క్ రెసిస్టెన్స్) |
జనరల్ |
|
స్ట్రోక్ రేంజ్ |
10 ~ 150 మి.మీ |
10 ~ 150 మి.మీ |
5~60 మి.మీ |
|
ధర స్థాయి |
తక్కువ (అధిక ధర పనితీరు) |
మధ్యస్థ-అధిక |
మధ్యస్థం |
|
బరువు |
తేలికైనది |
మధ్యస్థం |
కాంతి |
|
ఉత్తమ అప్లికేషన్ |
సాధారణ ఆటోమేషన్, ఖర్చుతో కూడుకున్న అప్గ్రేడ్ |
ఖచ్చితమైన అసెంబ్లీ, వ్యతిరేక విక్షేపం పని పరిస్థితులు |
లాంగ్-స్ట్రోక్ ఆపరేషన్, అల్ట్రా-ఇరుకైన పరిమిత స్థలం |
-- బోర్ సైజు మ్యాచింగ్: వర్క్పీస్ బరువు మరియు ఇన్స్టాలేషన్ దిశ ప్రకారం తగిన బోర్ పరిమాణాన్ని ఎంచుకోండి. స్థిరమైన దీర్ఘకాలిక ఆపరేషన్ని నిర్ధారించడానికి రేట్ చేయబడిన విలువలో 50% మరియు నిలువు లోడ్ని 25% లోపు క్షితిజ సమాంతర లోడ్ని నియంత్రించండి.
-- స్ట్రోక్ ఎంపిక & మార్జిన్ రిజర్వేషన్: మోడల్ ఎంపిక సమయంలో రిజర్వ్ 5~10mm స్ట్రోక్ మార్జిన్. ఖచ్చితమైన స్ట్రోక్ కాలిబ్రేషన్ అవసరమైతే AS/AT/A ఫైన్ అడ్జస్ట్మెంట్ ప్రత్యయం (0~5mm ట్రిమ్మింగ్)ని అడాప్ట్ చేయండి.
-- సౌకర్యవంతమైన మౌంటు ఎంపిక: క్షితిజ సమాంతర పదార్థ నిర్వహణ కోసం దిగువ మౌంటు; పార్శ్వ స్థిర సంస్థాపన కోసం సైడ్ మౌంటు; Z-యాక్సిస్ స్టాకింగ్ మరియు బహుళ-పొర పరికరాల అసెంబ్లీ కోసం అక్షసంబంధ మౌంటు.
-- బఫర్ కాన్ఫిగరేషన్ ఆప్టిమైజేషన్: సాంప్రదాయిక తక్కువ-వేగం ఆపరేషన్ కోసం ప్రామాణిక రబ్బరు బఫర్. ఆపరేటింగ్ వేగం 300mm/s కంటే ఎక్కువగా ఉన్నప్పుడు లేదా లోడ్ బరువు 5kg కంటే ఎక్కువగా ఉన్నప్పుడు ఐచ్ఛిక హైడ్రాలిక్ బఫర్ను ఇన్స్టాల్ చేయండి (MXQ6 మోడల్కు వర్తించదు).
-- స్థాన గుర్తింపు కాన్ఫిగరేషన్: M9B/M9N/A93 మాగ్నెటిక్ స్విచ్లకు అనుకూలమైనది. డ్యుయల్-సైడ్ ఎంబెడెడ్ గ్రూవ్స్ ఇన్-ప్లేస్ సిగ్నల్ ఫీడ్బ్యాక్ను ఖచ్చితమైన పొడిగింపు/ఉపసంహరణను గ్రహించడానికి డ్యూయల్-స్విచ్ ఇన్స్టాలేషన్కు మద్దతు ఇస్తుంది.
SOLH MXQ సిరీస్ ఎకనామిక్ న్యూమాటిక్ స్లయిడ్ టేబుల్ తేలికైన రీసర్క్యులేటింగ్ బాల్ గైడ్ మరియు డ్యూయల్-పిస్టన్ ఇంటిగ్రేటెడ్ స్ట్రక్చర్ను స్వీకరించింది, ఇందులో అల్ట్రా-లైట్ థిన్ బాడీ, ±0.02 మిమీ స్థిరమైన మీడియం ఖచ్చితత్వం మరియు తక్కువ ఖర్చు ఉంటుంది, ఇది సాంప్రదాయ సిలిండర్-ప్రీసి-గైడ్ కాంబినేషన్లకు ఉత్తమమైన ఖర్చుతో కూడిన ప్రత్యామ్నాయంగా పనిచేస్తుంది.
