బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH
SOLH SDA సిరీస్ స్క్వేర్ అల్ట్రా-సన్నని కాంపాక్ట్ సిలిండర్, క్లాసిక్ ఎకనామికల్ కాంపాక్ట్ యాక్యుయేటర్. ప్రామాణిక టై రాడ్ సిలిండర్లో శరీర పొడవు 1/2~1/3 మాత్రమే. Airtac ACQ మరియు SMC CQ2 సిరీస్లతో పరస్పరం మార్చుకోగలిగే మౌంటు డైమెన్షన్. 3C ఆటోమేషన్, ప్యాకేజింగ్ మెషినరీ మరియు ఫిక్చర్ ఎక్విప్మెంట్లో విస్తృతంగా ఉపయోగించే పరిమిత ఇన్స్టాలేషన్ స్థలంలో షార్ట్-స్ట్రోక్ నెట్టడం, బిగించడం మరియు పొజిషనింగ్ కోసం అనుకూలం.
-- అల్ట్రా-సన్నని స్క్వేర్ అల్యూమినియం బాడీ, స్థలాన్ని ఆదా చేయడానికి ఎంబెడెడ్ ఇన్స్టాలేషన్కు మద్దతు ఇస్తుంది;
-- హార్డ్ యానోడైజ్డ్ బారెల్, క్రోమ్ పూతతో కూడిన పిస్టన్ రాడ్, వేర్-రెసిస్టెంట్ & యాంటీ తుప్పు;
-- పూర్తి వేరియంట్లు: డబుల్ యాక్టింగ్, సింగిల్ స్ప్రింగ్ రిటర్న్, ట్విన్ రాడ్, అడ్జస్టబుల్ స్ట్రోక్, మాగ్నెట్ ఎక్విప్డ్ వెర్షన్;
-- షాక్ శోషణ & శబ్దం తగ్గింపు కోసం రెండు చివర్లలో అంతర్నిర్మిత రబ్బరు బంపర్లు;
-- గ్రీజు నిల్వతో తక్కువ రాపిడి ద్విదిశాత్మక సీల్, చమురు రహిత సుదీర్ఘ సేవా జీవితం;
-- సౌకర్యవంతమైన మాగ్నెటిక్ ఆటో స్విచ్ ఇన్స్టాలేషన్ కోసం పరిసర సెన్సార్ గ్రూవ్లు.

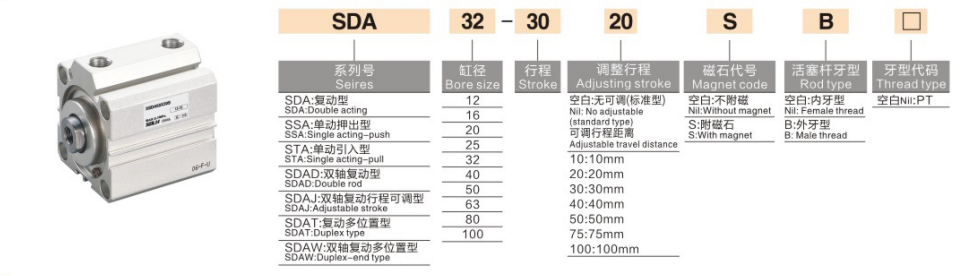

1. ఉదాహరణ: SDA20-50-S-B
-- SDA: సిరీస్ పేరు; SSA=వసంతకాలం విస్తరించింది; STA=వసంత ఉపసంహరణ; SDAD=జంట రాడ్; SDAJ=సర్దుబాటు స్ట్రోక్
-- 20: బోర్ పరిమాణం:12/16/20/25/32/40/50/63/80/100 మిమీ
-- 50: స్ట్రోక్ పొడవు 5~200mm
-- -S: అంతర్నిర్మిత మాగ్నెట్ రింగ్
-- -B: బాహ్య థ్రెడ్ పిస్టన్ రాడ్; blank=అంతర్గత దారం
|
పరామితి |
స్పెసిఫికేషన్ |
| బోర్ సైజు |
12~100 మి.మీ |
| ఆపరేటింగ్ ఒత్తిడి |
ద్వంద్వ నటన:0.1~1.0MPa; ఒకే నటన:0.2~1.0MPa |
| ప్రూఫ్ ఒత్తిడి |
1.5 MPa |
| ఉష్ణోగ్రత |
అయస్కాంతం కానిది:-5~+70℃; మాగ్నెట్ వెర్షన్:-5~+60℃ |
| పిస్టన్ వేగం |
డబుల్ యాక్టింగ్: 30~500mm/s; సింగిల్ యాక్టింగ్:50~500mm/s |
| కుషన్ |
స్థిర రబ్బరు బఫర్ (ఎయిర్ కుషన్ ఎంపిక లేదు) |
| పోర్ట్ థ్రెడ్ |
M5 / G1/8 / G1/4 / G3/8 / G1/2 |
| లూబ్రికేషన్ |
చమురు రహిత ఆపరేషన్ |
| స్ట్రోక్ టాలరెన్స్ |
≤100mm:±1.0mm; >100mm:±1.5mm |
|
బోర్ (మి.మీ) |
థ్రస్ట్ (N) |
లాగండి (N) |
సమానమైన క్షితిజసమాంతర లోడ్ (కిలోలు) |
|
12 |
57 |
49 |
2.8 |
|
16 |
101 |
89 |
5.0 |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
SOLH SDA ఎకనామిక్ అల్ట్రా-సన్నని కాంపాక్ట్ న్యూమాటిక్ సిలిండర్, సమృద్ధిగా వేరియంట్లతో, ACQ & CQ2తో మార్చుకోగలిగినది, స్థలాన్ని ఆదా చేసే ఆటోమేటిక్ క్లాంపింగ్ మరియు పుషింగ్ అప్లికేషన్లకు అనువైన తక్కువ-ధర షార్ట్-స్ట్రోక్ యాక్యుయేటర్.
