బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

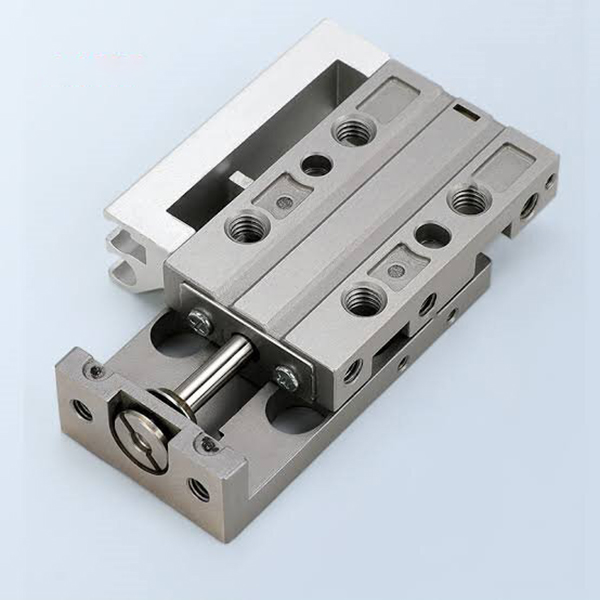

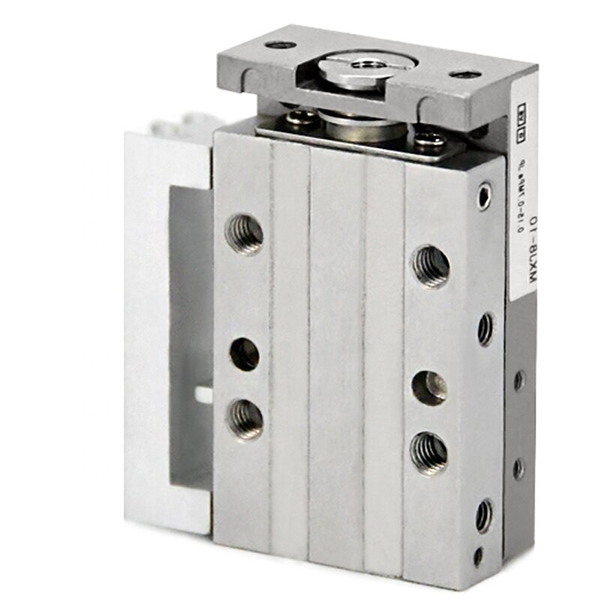

SOLH MXJ సిరీస్ అనేది మైక్రో ప్రెసిషన్ లీనియర్ డ్రైవింగ్ కోసం రూపొందించబడిన అల్ట్రా-మినియేచర్, హై-ప్రెసిషన్ న్యూమాటిక్ స్లయిడ్ టేబుల్. అల్ట్రా-కాంపాక్ట్ ఫుట్ప్రింట్, మైక్రాన్-స్థాయి పొజిషనింగ్ ఖచ్చితత్వం, తేలికైన నిర్మాణం మరియు బహుళ-దిశాత్మక మౌంటు అనుకూలతను కలిగి ఉంటుంది, ఇది 3C ఎలక్ట్రానిక్ ప్రాసెసింగ్, ప్రెసిషన్ డిటెక్షన్, మైక్రో అసెంబ్లీ మరియు హై-ఫ్రీక్వెన్సీ షార్ట్-స్ట్రోక్ వంటి పరిమిత-స్థల ఆటోమేటెడ్ స్టేషన్ల కోసం ఖచ్చితంగా రూపొందించబడింది. ఇది సూక్ష్మ ఆటోమేషన్ దృశ్యాల కోసం ప్రధాన స్రవంతి హై-ప్రెసిషన్ మైక్రో లీనియర్ యాక్యుయేటర్గా పనిచేస్తుంది.
-- డ్రైవ్ మోడ్: డబుల్-యాక్టింగ్ బైడైరెక్షనల్ ఆపరేషన్, బోర్ సైజులు φ4.5/6/8/12/16 మిమీ, మైక్రో నుండి లైట్ లోడ్ పరిధి 5~50N.
-- ప్రీమియం నిర్మాణం: మార్టెన్సిటిక్ స్టెయిన్లెస్ స్టీల్ బాడీ మరియు ఇంటిగ్రేటెడ్ లీనియర్ బాల్ గైడ్ రైల్ను అడాప్ట్ చేస్తుంది. లోడ్-బేరింగ్ నిర్మాణం పిస్టన్ రాడ్ సీలింగ్ కదలిక నుండి వేరుచేయబడి, అధిక దృఢత్వం మరియు అల్ట్రా-తక్కువ రాపిడి ఆపరేషన్ను అందిస్తుంది.
-- మైక్రో-లెవల్ ప్రెసిషన్: ట్రావెల్ ప్యారలలిజం 0.005 మిమీ, మౌంటు పారలలిజం 0.03 మిమీ, వర్టికాలిటీ 0.01 మిమీ, అధునాతన ప్రక్రియల కోసం అల్ట్రా-స్టేబుల్ ప్రెసిషన్ పొజిషనింగ్ను నిర్ధారిస్తుంది.
-- అల్ట్రా-కాంపాక్ట్ సైజు: φ4.5 బోర్ మోడల్కు కేవలం 10 మిమీ ఎత్తు మరియు φ12 బోర్ మోడల్కు 18 మిమీ ఎత్తు, సమానమైన MXQ స్లైడ్ టేబుల్ల కంటే 30%~50% చిన్నది, దట్టమైన లేఅవుట్ స్టేషన్ల కోసం స్థల వినియోగాన్ని గరిష్టం చేయడంతో అల్ట్రా-సన్నని బాడీ డిజైన్.
-- ఫ్లెక్సిబుల్ మల్టీ-సైడ్ మౌంటింగ్: వివిధ పరిమిత మరియు దట్టమైన పరికరాల లేఅవుట్లకు అనుగుణంగా ఖచ్చితమైన స్థాన పిన్ హోల్స్తో ఎగువ, దిగువ మరియు వైపు మూడు-వైపుల సంస్థాపనకు మద్దతు ఇస్తుంది.
-- యూనివర్సల్ సెన్సార్ అనుకూలత: డ్యూయల్ మాగ్నెటిక్ స్విచ్ గ్రూవ్లను స్టాండర్డ్గా అమర్చారు. స్ట్రోక్ ≥5mm ఉన్న మోడల్లు 2 M9B మాగ్నెటిక్ స్విచ్ల ఇన్స్టాలేషన్ను అనుమతిస్తాయి. సిమెట్రిక్ స్ట్రక్చరల్ డిజైన్ సైట్లో ఎడమ/కుడి స్విచ్ మరియు పైపింగ్ పరస్పర మార్పిడిని అనుమతిస్తుంది.
-- సర్దుబాటు చేయగల బఫరింగ్ & పరిమితి: శబ్దం మరియు ప్రభావం తగ్గింపు కోసం ప్రామాణిక డ్యూయల్-ఎండ్ రబ్బర్ బఫర్; ఐచ్ఛిక సింగిల్-ఎండ్/డ్యూయల్-ఎండ్ మెటల్ స్ట్రోక్ లిమిటర్లు, అల్ట్రా-ప్రిసిజ్ పొజిషనింగ్ కోసం 0~5mm సర్దుబాటు స్ట్రోక్ పరిధి.

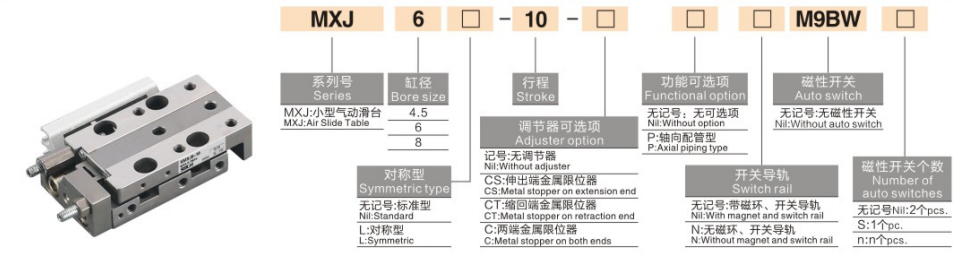

1. మోడల్ ఉదాహరణ: MXJ6-10-CS-M9B
|
కోడ్ |
స్పెసిఫికేషన్ వివరణ |
| MXJ |
సిరీస్ కోడ్: మినియేచర్ హై-ప్రెసిషన్ న్యూమాటిక్ స్లయిడ్ టేబుల్ |
| 4.5/6/8/12/16 |
బోర్ పరిమాణం (మిమీ) |
| 5/10/15/20/30/50 |
ప్రామాణిక స్ట్రోక్ (mm): 5/10/15/20mm కోసం φ4.5/6/8; 10/20/30/50mm కోసం φ12/16 |
| CS/C/B/ఖాళీ |
పరిమితి ఎంపిక: CS=ఫ్రంట్-ఎండ్ మెటల్ పరిమితి; C=వెనుక-ముగింపు మెటల్ పరిమితి; B=ద్వంద్వ-ముగింపు మెటల్ పరిమితి；ఖాళీ=ప్రామాణిక రబ్బరు బఫర్ |
| M9B |
మాగ్నెటిక్ స్విచ్ (ఐచ్ఛికం, 1 లేదా 2 స్విచ్లు) |
| L/ఖాళీ |
నిర్మాణ రకం: L=సిమెట్రిక్ రకం; ఖాళీ=ప్రామాణిక రకం |
2. ప్రామాణిక ఆర్డర్ సూచన ఉదాహరణలు
-- MXJ4.5-5: ప్రామాణిక రకం, మాగ్నెటిక్ స్విచ్ లేదు, బోర్ 4.5mm, స్ట్రోక్ 5mm, డబుల్ యాక్టింగ్
-- MXJ8-15-B-2M9B: బోర్ 8mm, స్ట్రోక్ 15mm, డ్యూయల్-ఎండ్ మెటల్ లిమిట్, 2pcs M9B మాగ్నెటిక్ స్విచ్లు
-- MXJ12-20-L: సిమెట్రిక్ రకం, బోర్ 12mm, స్ట్రోక్ 20mm, రివర్సిబుల్ సైడ్ పైపింగ్
1. మైక్రో స్పెసిఫికేషన్లు (φ4.5 / φ6 / φ8)
|
పారామీటర్ అంశం |
φ4.5 |
φ6 |
φ8 |
| బోర్ (మి.మీ) |
4.5 |
6 |
8 |
| ప్రామాణిక స్ట్రోక్ (మిమీ) |
5/10/15 |
5/10/15/20 |
5/10/15/20 |
| ఆపరేటింగ్ ప్రెజర్ (MPa) |
0.15~0.7 |
0.15~0.7 |
0.15~0.7 |
| థ్రస్ట్ @0.5MPa (N) |
పొడిగించు: 8 / ఉపసంహరణ: 6 |
పొడిగింపు: 14 / ఉపసంహరణ: 11 |
పొడిగింపు: 25 / ఉపసంహరణ: 19 |
| సుమారు బరువు (గ్రా) |
~40 |
~55 |
~75 |
| బఫర్ రకం |
డ్యూయల్-ఎండ్ రబ్బర్ బఫర్ (ఐచ్ఛిక మెటల్ స్ట్రోక్ లిమిటర్) |
||
| పరిసర ఉష్ణోగ్రత |
-10℃ ~ +60℃ (గడ్డకట్టడం లేదు) |
||
| ఎయిర్ పోర్ట్ పరిమాణం |
M3×0.5 |
||
2.చిన్న లక్షణాలు (φ12 / φ16)
|
పారామీటర్ అంశం |
φ12 |
φ16 |
| బోర్ (మి.మీ) |
12 |
16 |
| ప్రామాణిక స్ట్రోక్ (మిమీ) |
10/20/30/50 |
10/20/30/50 |
| ఆపరేటింగ్ ప్రెజర్ (MPa) |
0.15~0.7 |
0.15~0.7 |
| థ్రస్ట్ @0.5MPa (N) |
పొడిగింపు: 57 / ఉపసంహరణ: 48 |
పొడిగింపు: 101 / ఉపసంహరణ: 88 |
| సుమారు బరువు (గ్రా) |
227~342 |
340~506 |
| బఫర్ రకం |
డ్యూయల్-ఎండ్ రబ్బర్ బఫర్ (ఐచ్ఛిక మెటల్ స్ట్రోక్ లిమిటర్) |
|
| పరిసర ఉష్ణోగ్రత |
-10℃ ~ +60℃ (గడ్డకట్టడం లేదు) |
|
| ఎయిర్ పోర్ట్ పరిమాణం |
M5×0.8 |
|
1. మైక్రో-లెవల్ అల్ట్రా-హై ప్రెసిషన్ & స్టెబిలిటీ
-- హై-ప్రెసిషన్ లీనియర్ బాల్ గైడ్ రైల్తో జత చేయబడిన ఇంటిగ్రేటెడ్ వన్-పీస్ మ్యాచింగ్ ± 0.01 మిమీ యొక్క రిపీట్ పొజిషనింగ్ ఖచ్చితత్వాన్ని మరియు అల్ట్రా-తక్కువ సమాంతరత దోషాన్ని నిర్ధారిస్తుంది, మైక్రో డిటెక్షన్ మరియు ఫైన్ పొజిషనింగ్ ప్రాసెస్ల కోసం ఖచ్చితమైన ఖచ్చితత్వ అవసరాలను పూర్తిగా తీరుస్తుంది.
2. అల్ట్రా-కాంపాక్ట్ & స్పేస్-సేవింగ్ డిజైన్
-- కనిష్టంగా 10mm ఎత్తుతో అల్ట్రా-సన్నని మరియు అల్ట్రా-పొట్టి శరీర నిర్మాణం. మూడు-వైపుల మౌంటు డిజైన్ అల్ట్రా-ఇరుకైన నిలువు మరియు క్షితిజ సమాంతర స్థలానికి అనుగుణంగా ఉంటుంది, సాంప్రదాయ స్లయిడ్ పట్టికలతో పోలిస్తే 40% కంటే ఎక్కువ ఇన్స్టాలేషన్ స్థలాన్ని ఆదా చేస్తుంది, దట్టమైన ఆటోమేటెడ్ ప్రొడక్షన్ లైన్లకు అనువైనది.
3. లైట్ వెయిట్ & హై-ఫ్రీక్వెన్సీ ఫాస్ట్ రెస్పాన్స్
-- ఆప్టిమైజ్ చేయబడిన స్టెయిన్లెస్ స్టీల్ తేలికపాటి నిర్మాణం (40~500గ్రా) కదిలే జడత్వాన్ని సమర్థవంతంగా తగ్గిస్తుంది. ఆపరేటింగ్ వేగం 50 నుండి 500mm/s వరకు ఉంటుంది, ఉత్పత్తి సామర్థ్యాన్ని పెంచడానికి నిమిషానికి 300 సైకిల్స్ (cpm) కంటే ఎక్కువ స్థిరమైన హై-ఫ్రీక్వెన్సీ ఆపరేషన్కు మద్దతు ఇస్తుంది.
4. ఆయిల్-ఫ్రీ ఆపరేషన్ & సూపర్ లాంగ్ సర్వీస్ లైఫ్
-- శుభ్రమైన వర్క్షాప్లు మరియు కొద్దిగా జిడ్డుగల పారిశ్రామిక వాతావరణాలకు అనుకూలంగా ఉండే తక్కువ-ఘర్షణ దుస్తులు-నిరోధక సీలింగ్ మరియు ఆయిల్-ఫ్రీ డిజైన్ను స్వీకరిస్తుంది. మన్నికైన స్ట్రక్చరల్ కాన్ఫిగరేషన్ దీర్ఘ-కాల స్థిరమైన నిర్వహణ-రహిత ఆపరేషన్తో 5 మిలియన్ సైకిళ్ల సేవా జీవితాన్ని నిర్ధారిస్తుంది.
5. ఫ్లెక్సిబుల్ ఇన్స్టాలేషన్ కోసం సిమెట్రిక్ రివర్సిబుల్ డిజైన్
-- సిమెట్రిక్ ఎయిర్ పోర్ట్ మరియు స్విచ్ గ్రోవ్ స్ట్రక్చర్ పైపింగ్ మరియు సెన్సార్ ఇన్స్టాలేషన్ యొక్క ఆన్-సైట్ ఎడమ/కుడి పరస్పర మార్పిడిని అనుమతిస్తుంది, డైరెక్షనల్ పరిమితులను తొలగిస్తుంది మరియు ఆన్-సైట్ డీబగ్గింగ్ మరియు స్ట్రక్చరల్ అడాప్టేషన్ ఫ్లెక్సిబిలిటీని బాగా మెరుగుపరుస్తుంది.
1. మౌంటు పద్ధతులు
-- టాప్ మౌంటింగ్: వర్క్పీస్ టాప్ ఇన్స్టాలేషన్ మరియు హై-ప్రెసిషన్ పొజిషనింగ్ దృశ్యాలకు అనువైన ఖచ్చితమైన పొజిషనింగ్ పిన్ హోల్స్తో రంధ్రాల ద్వారా పరిష్కరించబడింది.
-- దిగువ మౌంటు: దిగువ థ్రెడ్ రంధ్రాల ద్వారా పరిష్కరించబడింది, స్థిరంగా మరియు నమ్మదగినది, ప్రామాణిక పరికరాల ఉపరితల సంస్థాపనకు వర్తిస్తుంది.
-- సైడ్ మౌంటింగ్: సైడ్ థ్రెడ్ హోల్స్ ద్వారా పరిష్కరించబడింది, పరిమిత నిలువు స్థలం మరియు బహుళ స్లయిడ్ల దట్టమైన సమాంతర అమరికతో పరికరాల కోసం ఇది సరైనది.
2. సాధారణ అప్లికేషన్ దృశ్యాలు
-- 3C ఎలక్ట్రానిక్స్: చిప్ హ్యాండ్లింగ్ మరియు ట్రాన్స్ఫర్, కెమెరా లెన్స్ ఫోకసింగ్, మైక్రో కాంపోనెంట్ లామినేషన్, బటన్ లైఫ్ డ్యూరబిలిటీ టెస్టింగ్
-- ప్రెసిషన్ డిటెక్షన్: ప్రోబ్ పొజిషనింగ్, CCD కెమెరా ఖచ్చితమైన కదలిక, మైక్రో డైమెన్షన్ కొలత, ఆప్టికల్ ఫైన్ కాలిబ్రేషన్
-- మైక్రో అసెంబ్లీ: ఆటోమేటిక్ స్క్రూ లాకింగ్, టెర్మినల్ క్రిమ్పింగ్, ప్రెసిషన్ కాంపోనెంట్ ఇన్సర్షన్, మినియేచర్ జిగ్ డ్రైవింగ్
-- మెడికల్ ఎక్విప్మెంట్: మైక్రో పంప్ ప్రెసిషన్ కంట్రోల్, మినియేచర్ వాల్వ్ స్విచింగ్, స్మాల్ ఇన్స్ట్రుమెంట్ టెలిస్కోపిక్ పొజిషనింగ్
1. లోడ్ ద్వారా బోర్ ఎంపిక
-- φ4.5 ≤0.5kg / φ6=0.5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg. స్థిరమైన ఖచ్చితమైన ఆపరేషన్ కోసం 50% కంటే తక్కువ లోడ్ భద్రతా మార్జిన్ను రిజర్వ్ చేయండి.
2. స్ట్రోక్ నిర్ధారణ
-- ప్రామాణిక స్ట్రోక్ పరిధి: 5~50mm. అధిక ఖచ్చితత్వం మరియు కార్యాచరణ స్థిరత్వాన్ని నిర్ధారించడానికి అధిక-ఫ్రీక్వెన్సీ పని పరిస్థితుల కోసం షార్ట్ స్ట్రోక్లకు (5~20mm) ప్రాధాన్యత ఇవ్వండి.
3. కాన్ఫిగరేషన్ మ్యాచింగ్
-- పొజిషన్ మానిటరింగ్: ద్వి దిశాత్మక స్ట్రోక్ పొజిషన్ ఫీడ్బ్యాక్ కోసం 2 M9B మాగ్నెటిక్ స్విచ్లను అమర్చండి.
-- ప్రెసిషన్ లిమిటింగ్: 0~5mm సర్దుబాటు చేయగల ఖచ్చితమైన స్ట్రోక్ పొజిషనింగ్ కోసం డ్యూయల్-ఎండ్ మెటల్ లిమిట్ (B)ని ఎంచుకోండి.
-- మౌంటు అడాప్టేషన్: దట్టమైన స్టేషన్ లేఅవుట్ కోసం సైడ్ మౌంటు, ప్రామాణిక ఉపరితల ఇన్స్టాలేషన్ కోసం దిగువన మౌంటును ఎంచుకోండి.
SOLH MXJ సిరీస్ అల్ట్రా-కాంపాక్ట్ హై-ప్రెసిషన్ న్యూమాటిక్ స్లయిడ్ టేబుల్ మైక్రాన్-లెవల్ పొజిషనింగ్ ఖచ్చితత్వం, త్రీ-సైడ్ ఫ్లెక్సిబుల్ మౌంటింగ్, లైట్ వెయిట్ హై-ఫ్రీక్వెన్సీ ఆపరేషన్ మరియు ఐచ్ఛిక సర్దుబాటు మెటల్ లిమిటర్లను కలిగి ఉంది, ఇది ఖర్చుతో కూడుకున్న ఖచ్చితత్వంతో కూడిన మైక్రో లీనియర్ యాక్యుయేటర్గా పనిచేస్తుంది.
