బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

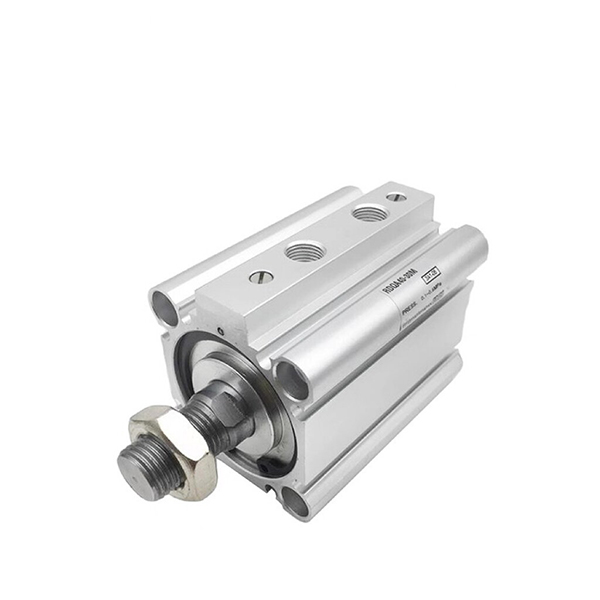

SOLH RQ సిరీస్ అధిక-పనితీరు గల సన్నని సిలిండర్ SMC RQ/RDQతో పరస్పరం మార్చుకోగలదు. ఇన్నోవేటివ్ రింగ్లెస్ బిల్ట్-ఇన్ ఎయిర్ కుషన్ స్ట్రక్చర్ని స్వీకరిస్తుంది. శక్తి శోషణ సామర్థ్యం CQ2 రబ్బరు బఫర్ యొక్క 3 రెట్లు, శబ్దం 50% తగ్గింది. అల్ట్రా స్లిమ్ బాడీ, సాధారణ ఎయిర్ కుషన్ సన్నని సిలిండర్ కంటే 20% చిన్నది. కుషన్ పనితీరును అప్గ్రేడ్ చేయడం కోసం CQ2/CQSకి ప్రత్యక్ష ప్రత్యామ్నాయం. అధిక-చక్రం, అధిక-లోడ్, తక్కువ-నాయిస్ ఆటోమేటిక్ పొజిషనింగ్, క్లాంపింగ్ మరియు మెటీరియల్ హ్యాండ్లింగ్ కోసం విస్తృతంగా ఉపయోగించబడుతుంది.
-- అల్ట్రా-సన్నని చదరపు అల్యూమినియం బారెల్, ఇంటిగ్రేటెడ్ రింగ్లెస్ ఎయిర్ కుషన్;
-- హార్డ్ యానోడైజ్డ్ బారెల్, క్రోమ్ పూతతో కూడిన పిస్టన్ రాడ్, బలమైన యాంటీ-డిఫార్మేషన్ పనితీరు;

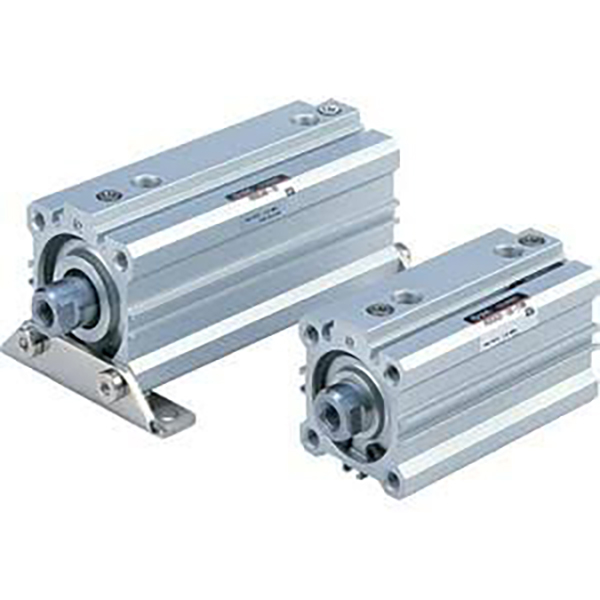

-- రూపాంతరాలు: RQ(నాన్-మాగ్నెటిక్), RDQ(అయస్కాంతం అమర్చారు), RLQ(నిలువు లోడ్ కోసం లాక్ రకం);
-- నిరంతర హై-స్పీడ్ రెసిప్రొకేటింగ్ 50~500mm/sకి తగిన శక్తివంతమైన ఎయిర్ కుషన్;
-- మాగ్నెటిక్ స్విచ్ డిటెక్షన్ కోసం RDQ అంతర్నిర్మిత మాగ్నెట్, మల్టీ-సైడ్ సెన్సార్ స్లాట్లు;
-- మౌంటు డైమెన్షన్ CQ2 మరియు CQS సిరీస్లకు అనుకూలంగా ఉంటుంది.

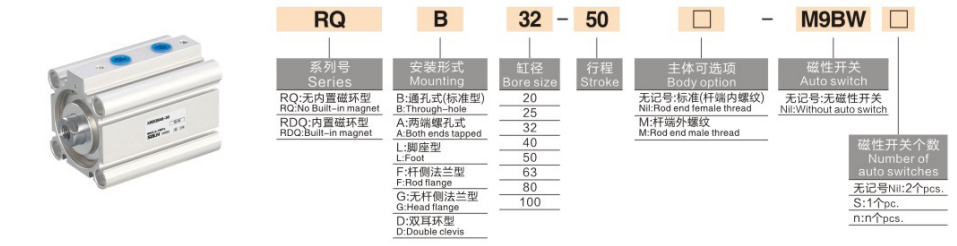

1. ఉదాహరణ: RDQB32-50-M9B
-- R/RD: నాన్-మాగ్నెట్ / బిల్ట్-ఇన్ మాగ్నెట్
-- Q: సిరీస్ కోడ్
-- B/A/L/F/G/D: మౌంటు స్టైల్
-- 32: బోర్ పరిమాణం:20/25/32/40/50/63/80/100 మిమీ
-- 50: స్ట్రోక్ పొడవు
-- M9B: మాగ్నెటిక్ స్విచ్ ఎంపిక
|
పరామితి |
స్పెసిఫికేషన్ |
| బోర్ సైజు |
20 ~ 100 మి.మీ |
| ఆపరేటింగ్ ఒత్తిడి |
0.1~1.0MPa |
| ప్రూఫ్ ఒత్తిడి |
1.5 MPa |
| ఉష్ణోగ్రత |
అయస్కాంతం కానిది:-10~+70℃; మాగ్నెట్ వెర్షన్:-10~+60℃ |
| పిస్టన్ వేగం |
50~500 mm/s |
| కుషన్ |
రెండు చివర్లలో ఇంటిగ్రేటెడ్ రింగ్లెస్ ఎయిర్ కుషన్ |
| పోర్ట్ థ్రెడ్ |
M5 / G1/8 / G1/4 / G3/8 / G1/2 |
| లూబ్రికేషన్ |
చమురు రహిత ఆపరేషన్ |
| స్ట్రోక్ టాలరెన్స్ |
≤50mm:±0.5mm; >50మిమీ:±1.0మిమీ |
|
బోర్ (మి.మీ) |
థ్రస్ట్ (N) |
లాగండి (N) |
గరిష్టంగా అనుమతించదగిన గతి శక్తి (J) |
|
20 |
157 |
141 |
0.29 |
|
25 |
245 |
220 |
0.52 |
|
32 |
402 |
362 |
1.00 |
|
40 |
628 |
565 |
1.60 |
|
50 |
981 |
882 |
2.50 |
|
63 |
1559 |
1402 |
4.00 |
SOLH RQ సిరీస్ హై-స్పీడ్ థిన్ న్యూమాటిక్ సిలిండర్తో అంతర్నిర్మిత రింగ్లెస్ ఎయిర్ కుషన్, సుపీరియర్ షాక్ అబ్జార్ప్షన్ మరియు తక్కువ నాయిస్, హై-సైకిల్ హెవీ లోడ్ ఆటోమేషన్ కోసం ఆదర్శవంతమైన అప్గ్రేడ్ యాక్యుయేటర్, స్టాండర్డ్ CQ2 థిన్ సిలిండర్తో పరస్పరం మార్చుకోవచ్చు.
