బ్రాండ్:రిచ్ టెక్నాలజీ ద్వారా SOLH

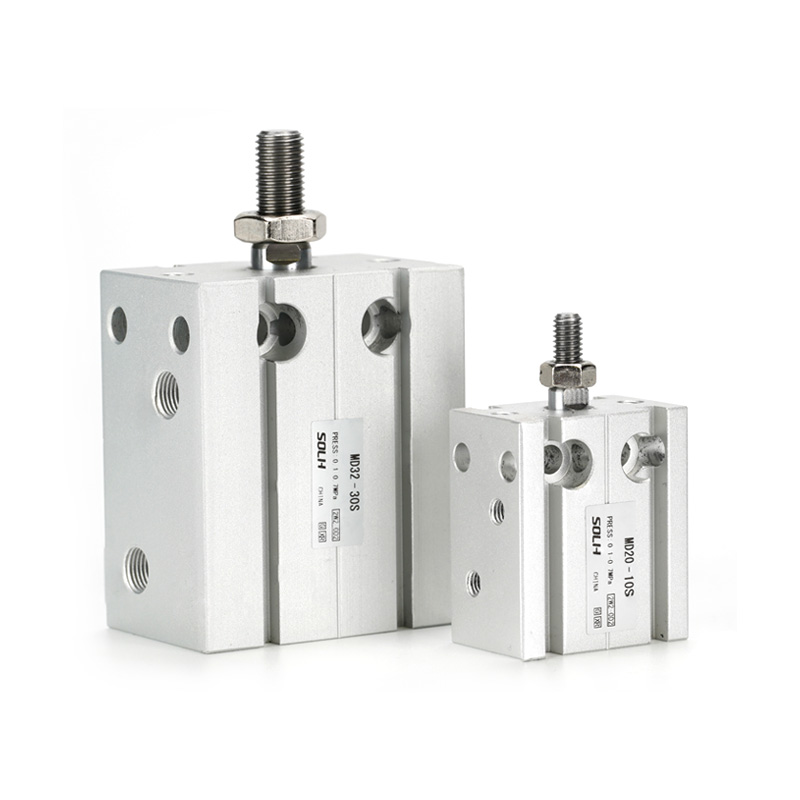

SOLH MD సిరీస్ అనేది పూర్తి-వృత్తం మౌంటు రంధ్రాలు, అల్ట్రా-సన్నని బ్లాక్ ఆకారం మరియు ఏకపక్ష-కోణం ఇన్స్టాలేషన్ సామర్ధ్యంతో కూడిన ప్రామాణిక బహుళ-స్థాన రహిత మౌంటు సూక్ష్మ సిలిండర్. ఇరుకైన పరిమిత పరికరాల స్థలం, అధిక-సాంద్రత లేఅవుట్ మరియు లైట్-లోడ్ ఇంటర్మిటెంట్ ఎజెక్షన్ & పొజిషనింగ్ వర్క్స్టేషన్ల కోసం రూపొందించబడింది.
5 పూర్తి ఉప నమూనాలు సింగిల్/డబుల్ రాడ్, సింగిల్/డబుల్ యాక్టింగ్, ఫిక్స్డ్/అడ్జస్టబుల్ స్ట్రోక్ డిమాండ్లను కవర్ చేస్తాయి:
-- MD: సింగిల్ రాడ్ డబుల్ యాక్టింగ్ (స్టాండర్డ్ యూనివర్సల్ టైప్)
-- MSD: సింగిల్ రాడ్ సింగిల్ యాక్టింగ్ (వసంతకాలం విస్తరించింది)
-- MTD: సింగిల్ రాడ్ సింగిల్ యాక్టింగ్ (స్ప్రింగ్ రిట్రాక్ట్ ఇన్)
-- MDD: డబుల్ రాడ్ డబుల్ యాక్టింగ్ (యాంటీ-టార్షన్ నో రొటేషన్)
-- MDJ: వెనుక సర్దుబాటు స్ట్రోక్తో డబుల్ రాడ్ డబుల్ యాక్టింగ్
|
పారామీటర్ అంశం |
పూర్తి స్పెసిఫికేషన్ వివరాలు |
| ప్రామాణిక బోర్ పరిమాణాలు (మిమీ) |
6, 10, 16, 20, 25, 32 |
| ప్రామాణిక స్ట్రోక్ పొడవులు (మిమీ) |
5, 10, 15, 20, 25, 30, 40, 50, 60 |
| ఆపరేషన్ మోడ్ |
డబుల్ యాక్టింగ్: MD / MDD / MDJ సింగిల్ యాక్టింగ్: MSD / MTD |
| ఆపరేటింగ్ ప్రెజర్ రేంజ్ |
డబుల్ యాక్టింగ్: 0.1 ~ 1.0 MPa/సింగిల్ యాక్టింగ్: 0.2 ~ 1.0 MPa |
| బర్స్ట్ ప్రూఫ్ టెస్ట్ ప్రెజర్ |
1.5 MPa |
| పరిసర ఆపరేటింగ్ ఉష్ణోగ్రత |
-20℃ ~ +70℃ (గాలి పైప్లైన్ లోపల మంచు లేదు) |
| పిస్టన్ స్పీడ్ రేంజ్ |
డబుల్ యాక్టింగ్: 30 ~ 500 mm/s సింగిల్ యాక్టింగ్: 50 ~ 500 mm/s |
| ఎయిర్ పోర్ట్ థ్రెడ్ |
బోర్ 6/10: M5×0.8 బోర్ 16/20/25/32: PT1/8 |
| మాగ్నెటిక్ రింగ్ ఎంపిక |
S ప్రత్యయం = అంతర్నిర్మిత శాశ్వత అయస్కాంతం, CMSH / DMSH మాగ్నెటిక్ పొజిషన్ స్విచ్లకు అనుకూలంగా ఉంటుంది |
1. పూర్తి 6-దిశ బహుళ-స్థాన మౌంటు
-- సిలిండర్ బాడీ ముందు, వెనుక, ఎడమ, కుడి, ఎగువ మరియు దిగువన పంపిణీ చేయబడిన ఏకరీతి ట్యాప్డ్ రంధ్రాలు; ఏ విమానంలో & ఏ కోణంలోనైనా స్థిరపరచవచ్చు. బహుళ సిలిండర్లు పక్కపక్కనే సమాంతర అమరిక క్యాబినెట్ స్థల వినియోగాన్ని పెంచుతుంది.
2. అల్ట్రా-సన్నని బ్లాక్ తేలికపాటి శరీరం
-- స్టాండర్డ్ రౌండ్ బాడీ సిలిండర్ల కంటే 30%~50% సన్నని గోడ మందం, సూక్ష్మీకరించిన మెకానిజం డిజైన్ కోసం డై-కాస్ట్ లైట్ వెయిట్ అల్యూమినియం అల్లాయ్ మెయిన్ బాడీ.
3. స్వీయ కందెన పిస్టన్ రాడ్ బేరింగ్
-- పిస్టన్ రాడ్పై ఇంటిగ్రేటెడ్ తక్కువ-ఘర్షణ స్వీయ-కందెన బుషింగ్, ఆయిల్-ఫ్రీ ఆపరేషన్, సుదీర్ఘ సేవా జీవితం మరియు స్థిరమైన మృదువైన కదలిక.
4. ప్రామాణిక అయస్కాంత స్విచ్ మౌంటు గీతలు
-- సిలిండర్ బాడీకి రెండు వైపులా ప్రత్యేక ట్రాపెజోయిడల్ స్లయిడ్ గ్రూవ్లు; సులభంగా అసెంబ్లీ, వేరుచేయడం మరియు అదనపు బ్రాకెట్లు లేకుండా మాగ్నెటిక్ రీడ్ స్విచ్ల స్థానాన్ని మార్చడం.
5. అంతర్నిర్మిత ముందు రబ్బరు బఫర్ ప్యాడ్
-- రాడ్ చివర ఇంటిగ్రేటెడ్ బఫర్ ఇంపాక్ట్ వైబ్రేషన్ని గ్రహిస్తుంది, ఆపరేటింగ్ నాయిస్ను తగ్గిస్తుంది మరియు చిన్న ఫిక్స్చర్లు & వర్క్పీస్లను రక్షిస్తుంది.
6. విస్తరించదగిన డబుల్ రాడ్ & సర్దుబాటు చేయగల స్ట్రోక్ వేరియంట్లు
-- MDD డబుల్ రాడ్: బలమైన యాంటీ-టార్షన్ పనితీరు, జీరో రోటరీ డిఫ్లెక్షన్, సైడ్ లోడ్ కింద స్థిరమైన లీనియర్ గైడింగ్
-- MDJ సర్దుబాటు చేయగల స్ట్రోక్: స్ట్రోక్ పరిమితి సర్దుబాటు కోసం వెనుక ఫైన్-ట్యూనింగ్ స్క్రూ, వేరియబుల్ పొజిషనింగ్ పొడవు అవసరాలకు అనువైనది

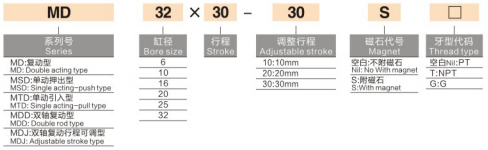

1. మోడల్ 1: ప్రామాణిక సింగిల్ రాడ్ డబుల్ యాక్టింగ్ MD16×30S
-- MD = సిరీస్ కోడ్, సింగిల్ రాడ్ డబుల్ యాక్టింగ్ కాంపాక్ట్ సిలిండర్
-- 16 = బోర్ వ్యాసం (మి.మీ)
-- 30 = ప్రాథమిక స్ట్రోక్ పొడవు (మిమీ)
-- S = అంతర్నిర్మిత మాగ్నెటిక్ రింగ్ (ఖాళీ = అయస్కాంతం లేదు)
2.మోడల్ 2: సర్దుబాటు చేయగల డబుల్ రాడ్ MDJ20×20-10S
-- MDJ = వెనుక స్ట్రోక్ సర్దుబాటుతో డబుల్ రాడ్ డబుల్ యాక్టింగ్
-- 20 = బోర్ పరిమాణం (మిమీ)
-- 20 = స్థిర బేస్ స్ట్రోక్
-- 10 = సర్దుబాటు చేయగల అదనపు స్ట్రోక్ (మొత్తం ప్రయాణం = 20 + 10 = 30 మిమీ)
-- S = అంతర్నిర్మిత మాగ్నెటిక్ రింగ్ ఐచ్ఛిక ప్రత్యయం
| బోర్ (మి.మీ) |
పిస్టన్ ఏరియా (మిమీ²) |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
1.0MPa |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
28.3 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
78.5 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
201.1 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
314.2 |
|
25 |
490.9 |
98.2 |
196.4 |
294.5 |
343.6 |
490.9 |
|
32 |
804.2 |
160.8 |
321.7 |
482.5 |
562.9 |
804.2 |
1. కోర్ ఎంపిక తీర్పు నియమాలు
-- స్థల పరిమితి ప్రాధాన్యత: ఇరుకైన ఇన్స్టాలేషన్ కేవిటీ, దట్టమైన లేఅవుట్, బహుళ-కోణ మౌంటు డిమాండ్ → MD సిరీస్ బ్లాక్ కాంపాక్ట్ సిలిండర్ని ఎంచుకోండి
-- లోడ్ కండిషన్ స్క్రీనింగ్: సైడ్ డిఫ్లెక్షన్ లేకుండా స్వచ్ఛమైన అక్షసంబంధ కాంతి లోడ్ → స్టాండర్డ్ MD సింగిల్ రాడ్; సైడ్ టోర్షన్ / ఆఫ్సెట్ సైడ్ లోడ్ ఉంది → MDD డబుల్ రాడ్ యాంటీ-రొటేషన్ మోడల్
-- స్ట్రోక్ సర్దుబాటు డిమాండ్: వేరియబుల్ పొజిషనింగ్ ప్రయాణానికి జరిమానా పరిమితి అవసరం → MDJ సర్దుబాటు చేయగల స్ట్రోక్ డబుల్ రాడ్ వేరియంట్
-- స్థానం సిగ్నల్ ఫీడ్బ్యాక్: PLC స్ట్రోక్ డిటెక్షన్ కోసం CMSH/DMSH మాగ్నెటిక్ స్విచ్తో S ప్రత్యయం జోడించండి
2. సాధారణ పారిశ్రామిక అప్లికేషన్ దృశ్యాలు
-- 3C & సెమీకండక్టర్ ఆటోమేషన్: మినీ ఫిక్చర్ క్లాంపింగ్, మెటీరియల్ పుషింగ్, కాంపోనెంట్ క్రిమ్పింగ్, ఖచ్చితమైన పొజిషనింగ్ స్టేషన్లు
-- సాధారణ ఆటోమేటెడ్ పరికరాలు: వర్క్పీస్ బ్లాకింగ్, స్టేషన్ స్విచింగ్, స్మాల్ లీనియర్ రెసిప్రొకేటింగ్ మెకానిజమ్స్
-- గృహోపకరణం & హార్డ్వేర్ అసెంబ్లీ: చిన్న భాగం ప్రెస్-ఫిట్, స్నాప్ ఫాస్టెనింగ్, మైక్రో గ్లూ డిస్పెన్సింగ్
-- ప్యాకేజింగ్ & ఫుడ్ మెషినరీ: లైట్-లోడ్ మెటీరియల్ కన్వేయింగ్, ప్రొడక్ట్ క్లాంపింగ్, ఆటోమేటిక్ సార్టింగ్ సెపరేషన్
SOLH MD మల్టీ-డైరెక్షన్ ఫ్రీ మౌంట్ కాంపాక్ట్ సిలిండర్ సింగిల్/డబుల్ రాడ్, సింగిల్/డబుల్ యాక్టింగ్ మరియు అడ్జస్టబుల్ స్ట్రోక్ MDJ వేరియంట్లను పూర్తి 6-వైపు మౌంటు రంధ్రాలతో కవర్ చేస్తుంది, అంతర్నిర్మిత బఫర్ మరియు ఐచ్ఛిక మాగ్నెటిక్ రింగ్, అల్ట్రా-సన్నని తేలికైన డిజైన్, లైట్-లోడ్ మినీ క్లాంపింగ్, సెమీకండక్ట్ ప్యాకింగ్ మరియు పొజిషన్ ప్యాకింగ్ కోసం అనువైనది. ఆటోమేషన్ పరికరాలు.
