బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

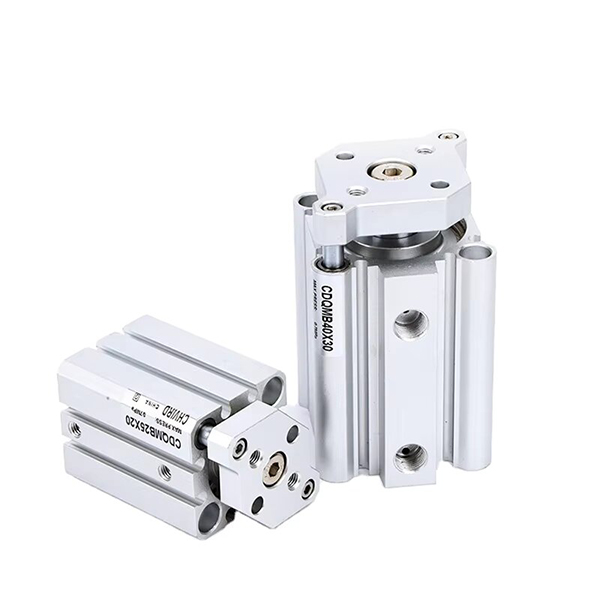

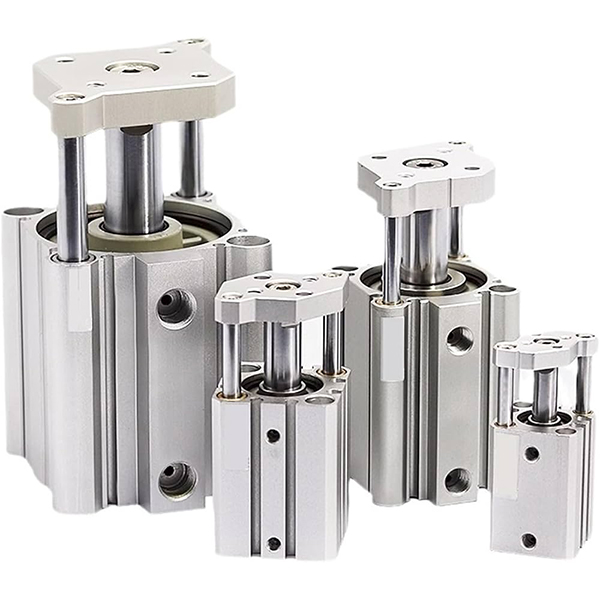

SOLH CQM సిరీస్ అధిక దృఢత్వం గైడెడ్ సన్నని సిలిండర్, దిగుమతి చేసుకున్న CQM/CDQMతో పరస్పరం మార్చుకోవచ్చు. CQ2 సన్నని సిలిండర్ నిర్మాణం ఆధారంగా అంతర్నిర్మిత డబుల్ గైడ్ రాడ్. పార్శ్వ లోడ్ నిరోధకత మరియు వ్యతిరేక భ్రమణ పనితీరును బాగా మెరుగుపరుస్తుంది. CQ2 వలె అదే శరీర పొడవు, అదనపు బాహ్య గైడ్ అవసరం లేదు. మౌంటు పరిమాణం CQ2/CQSకి అనుకూలంగా ఉంటుంది, ఇది సైడ్ లోడ్తో ప్రెసిషన్ పొజిషనింగ్, క్లాంపింగ్ మరియు నెట్టడం కోసం విస్తృతంగా ఉపయోగించబడుతుంది.
-- ఇంటిగ్రేటెడ్ సన్నని సిలిండర్ బాడీ + సమాంతర డబుల్ గైడ్ రాడ్లు, ఫ్రంట్ ఎండ్లో లోడ్ మౌంటు ప్లేట్;
-- హార్డ్ యానోడైజ్డ్ అల్యూమినియం బారెల్, క్రోమ్ పూతతో కూడిన పిస్టన్ రాడ్ & గైడ్ రాడ్లు;
-- వేరియంట్లు: CQM(నాన్-మాగ్నెటిక్), CDQM(మాగ్నెట్ ఎక్విప్డ్), CQM-XB24 లాంగ్ లైఫ్ వెర్షన్;
-- పార్శ్వ లోడ్ సామర్థ్యం ప్రామాణిక CQ2 సిలిండర్ కంటే 2~4 రెట్లు ఎక్కువ, భ్రమణ సహనం ≤±0.2°;
-- రెండు చివర్లలో ప్రామాణిక రబ్బరు బఫర్, గాలి కుషన్ ఎంపిక లేదు;
-- మాగ్నెటిక్ స్విచ్ డిటెక్షన్, ఫ్లెక్సిబుల్ సెన్సార్ ఇన్స్టాలేషన్ కోసం CDQM అంతర్నిర్మిత మాగ్నెట్.

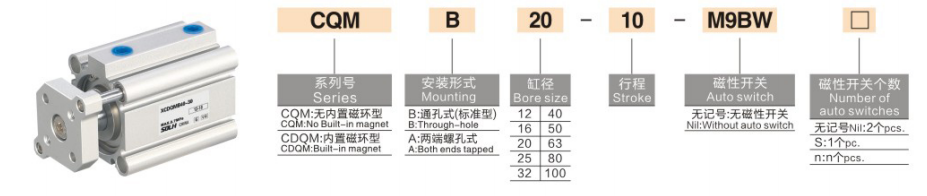

1. ఉదాహరణ: CDQMB20-50-M9B
-- సి: అంతర్నిర్మిత మాగ్నెట్ (CDQM); ఖాళీ = అయస్కాంతం కాని (CQM)
-- DQM: గైడెడ్ సన్నని సిలిండర్ కోసం సిరీస్ కోడ్
-- B/A: మౌంటు రకం; బి = రంధ్రం ద్వారా; A=ఎండ్ ట్యాప్డ్ హోల్
-- 20: బోర్ పరిమాణం:12/16/20/25/32/40/50/63/80/100 మిమీ
-- 50: స్ట్రోక్ పొడవు 5~100mm
-- M9B: మాగ్నెటిక్ స్విచ్ ఎంపిక
|
పరామితి |
స్పెసిఫికేషన్ |
| బోర్ సైజు |
12~100 మి.మీ |
| ఆపరేటింగ్ ఒత్తిడి |
0.1 ~ 1.0MPa; φ12/16 నిమి 0.12MPa |
| ప్రూఫ్ ఒత్తిడి |
1.5 MPa |
| ఉష్ణోగ్రత |
అయస్కాంతం కానిది:-10~+70℃; మాగ్నెట్ వెర్షన్:-10~+60℃ |
| పిస్టన్ వేగం |
50~500 mm/s |
| కుషన్ |
రబ్బరు బంపర్ (ఎయిర్ కుషన్ లేదు) |
| పోర్ట్ థ్రెడ్ |
M5 / G1/8 / G1/4 / G3/8 / G1/2 |
| లూబ్రికేషన్ |
చమురు రహిత ఆపరేషన్ |
| స్ట్రోక్ టాలరెన్స్ |
≤50mm:±0.5mm; >50మిమీ:±1.0మిమీ |
| బోర్ (మి.మీ) |
థ్రస్ట్ (N) |
లాగండి (N) |
గరిష్టంగా అనుమతించదగిన లాటరల్ లోడ్ (N) |
|
12 |
57 |
49 |
120 |
|
16 |
101 |
89 |
200 |
|
20 |
157 |
141 |
350 |
|
25 |
245 |
220 |
500 |
|
32 |
402 |
362 |
800 |
|
40 |
628 |
565 |
1200 |
|
50 |
981 |
882 |
1800 |
SOLH CQM సిరీస్ ఇంటిగ్రేటెడ్ డబుల్ గైడ్ రాడ్ థిన్ న్యూమాటిక్ సిలిండర్తో అద్భుతమైన యాంటీ-ట్విస్ట్ మరియు హై లాటరల్ లోడ్ కెపాసిటీ, ఆటోమేషన్ క్లాంపింగ్ మరియు పొజిషనింగ్ అప్లికేషన్ల కోసం స్టాండర్డ్ CQ2 సిలిండర్ను భర్తీ చేయడానికి ఖచ్చితమైన ప్రెసిషన్ యాక్యుయేటర్.
