బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

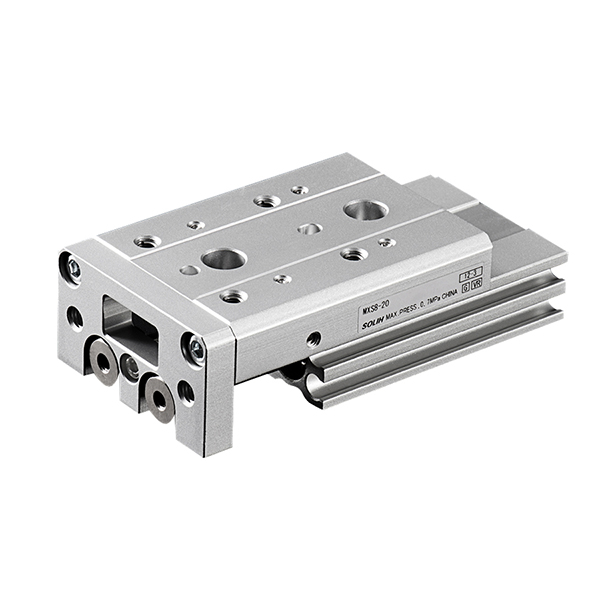

SOLH MXS సిరీస్ అనేది డ్యూయల్-పిస్టన్ డ్రైవింగ్ స్ట్రక్చర్ మరియు ప్రొఫెషనల్ క్రాస్ రోలర్ గైడ్ రైల్స్తో కూడిన హై-రిజిడిటీ, హై-ప్రెసిషన్ ఇంటిగ్రేటెడ్ న్యూమాటిక్ స్లయిడ్ టేబుల్. అల్ట్రా-సన్నని కాంపాక్ట్ బాడీ, జీరో-క్లియరెన్స్ ప్రీలోడెడ్ గైడ్ సిస్టమ్ మరియు రెట్టింపు అవుట్పుట్ థ్రస్ట్ను కలిగి ఉంది, ఇది ±0.01mm వరకు పునరావృత ఖచ్చితత్వంతో అల్ట్రా-స్టేబుల్ లీనియర్ మోషన్ను అందిస్తుంది. సాంప్రదాయ స్ప్లిట్ సిలిండర్ + ఎక్స్టర్నల్ గైడ్ కాంబినేషన్లతో పోలిస్తే ఆల్ ఇన్ వన్ ఇంటిగ్రేటెడ్ డిజైన్ పరికరాల వాల్యూమ్ను బాగా తగ్గిస్తుంది. ఇది ఖచ్చితమైన లీనియర్ ట్రాన్స్ఫర్, అలైన్మెంట్ అసెంబ్లీ, ఎలక్ట్రానిక్ మరియు సెమీకండక్టర్ టూలింగ్లో విస్తృతంగా వర్తించబడుతుంది, ఇది సంప్రదాయ లీనియర్ డ్రైవింగ్ సొల్యూషన్లకు సరైన అప్గ్రేడ్ రీప్లేస్మెంట్గా పనిచేస్తుంది.
-- డ్యూయల్-పిస్టన్ డ్రైవింగ్ సిస్టమ్: డబుల్-యాక్టింగ్ డ్యూయల్-పిస్టన్ స్ట్రక్చర్ను అవలంబిస్తుంది, ఒకే బోర్ సైజుతో సింగిల్-సిలిండర్ స్లయిడ్ల కంటే రెట్టింపు థ్రస్ట్ను అందిస్తుంది. ఇది అత్యంత సింక్రోనస్ ఆపరేషన్ను నిర్ధారిస్తుంది మరియు అధిక-ఫ్రీక్వెన్సీ కదలిక సమయంలో చలన విక్షేపం మరియు స్వింగ్ను సమర్థవంతంగా తొలగిస్తుంది.
-- ప్రీమియం క్రాస్ రోలర్ గైడ్ రైల్: ప్రీలోడ్ డిజైన్, జీరో రన్నింగ్ క్లియరెన్స్, అద్భుతమైన స్ట్రక్చరల్ దృఢత్వం మరియు రేడియల్ లోడ్ మరియు టార్క్ డిఫ్లెక్షన్కి బలమైన నిరోధంతో అంతర్నిర్మిత హై-ప్రెసిషన్ క్రాస్ రోలర్ గైడ్. ఇది దీర్ఘ-కాల చక్రీయ ఆపరేషన్ కోసం ±0.01mm అల్ట్రా-హై రిపీట్ పొజిషనింగ్ ఖచ్చితత్వాన్ని స్థిరంగా నిర్వహిస్తుంది.
-- ఇంటిగ్రేటెడ్ ఆల్ ఇన్ వన్ డిజైన్: సిలిండర్ మరియు స్లయిడ్ టేబుల్ స్ప్లిట్-టైప్ స్ట్రక్చర్లతో పోలిస్తే మొత్తం ఇన్స్టాలేషన్ వాల్యూమ్ను 30%~50% తగ్గించడం ద్వారా ఒకే యూనిట్గా సంపూర్ణంగా ఏకీకృతం చేయబడ్డాయి. ఇన్స్టాలేషన్ సమయంలో దీనికి మాన్యువల్ అలైన్మెంట్ అవసరం లేదు, అసెంబ్లీ సామర్థ్యాన్ని మరియు నిర్మాణ అనుగుణ్యతను బాగా మెరుగుపరుస్తుంది.
-- సౌకర్యవంతమైన మూడు-వైపుల మౌంటు: ముందుగా అమర్చిన ప్రెసిషన్ పొజిషనింగ్ పిన్ హోల్స్తో దిగువ, పక్క మరియు అక్షసంబంధమైన మూడు-దిశల సంస్థాపనకు మద్దతు ఇస్తుంది. ఇది డైవర్సిఫైడ్ కాంపాక్ట్ ఎక్విప్మెంట్ లేఅవుట్ డిమాండ్లకు అనుగుణంగా డైరెక్ట్ స్టాకింగ్ ఇన్స్టాలేషన్ మరియు సైడ్ ఫిక్స్డ్ మౌంటుకి మద్దతు ఇస్తుంది.
-- అంతర్నిర్మిత సెన్సార్ అడాప్టేషన్: D-M9□ మరియు A93 సిరీస్ మాగ్నెటిక్ స్విచ్లకు అనుకూలమైన శరీరంపై రిజర్వు చేయబడిన ఎంబెడెడ్ గ్రూవ్లతో, ప్రామాణిక అంతర్గత మాగ్నెటిక్ రింగ్తో అమర్చబడి ఉంటుంది. ఫ్లష్-మౌంటెడ్ డిజైన్ స్ట్రక్చరల్ జోక్యాన్ని నివారిస్తుంది మరియు ఖచ్చితమైన స్ట్రోక్ పొజిషన్ ఫీడ్బ్యాక్ను నిర్ధారిస్తుంది.

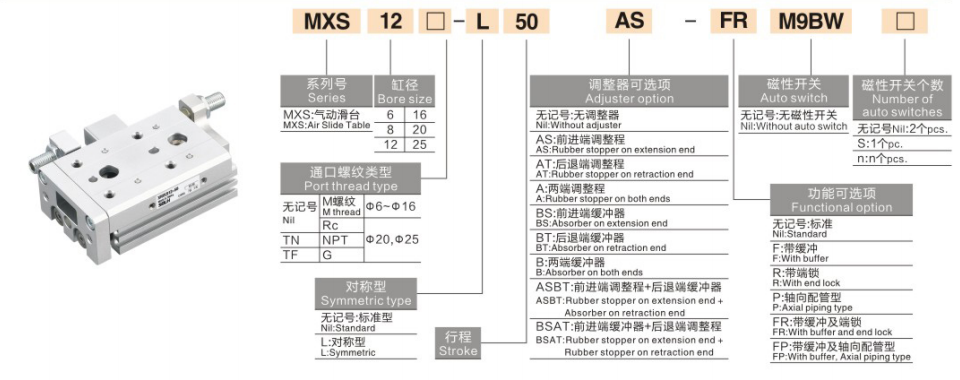

1. మోడల్ ఉదాహరణ: MXS16-50AS-M9BW
|
స్థానం |
కోడ్ |
స్పెసిఫికేషన్ వివరణ |
|
1 |
MXS |
సిరీస్ కోడ్: క్రాస్ రోలర్ గైడ్ డ్యూయల్-సిలిండర్ స్లయిడ్ టేబుల్ |
|
2 |
6/8/12/16/20/25 |
బోర్ పరిమాణం (మిమీ) |
|
3 |
10/20/30/40/50/75/100/125/150 |
ప్రామాణిక స్ట్రోక్ (మిమీ) |
|
4 |
ఖాళీ/AS/AT/A |
స్ట్రోక్ అడ్జస్ట్మెంట్: ఖాళీ=సర్దుబాటు లేదు; AS=ఫ్రంట్ ఎండ్ 0~5mm సర్దుబాటు; AT=వెనుక ముగింపు 0~5mm సర్దుబాటు; A=ద్వంద్వ-ముగింపు 0~5mm సర్దుబాటు |
|
5 |
M9B/M9N/A93 + W/L |
మాగ్నెటిక్ స్విచ్: M9B(NPN)/M9N(PNP)/A93; వైర్ పొడవు: W=1m / L=3m |
|
6 |
FR/B/BS/BT |
ఐచ్ఛిక ప్రత్యయం: FR=అక్షసంబంధ పైపింగ్; B=ద్వంద్వ-ముగింపు రబ్బరు బఫర్; BS/BT=సింగిల్-ఎండ్ బఫర్ |
2. ప్రామాణిక ఆర్డర్ సూచన ఉదాహరణ
-- MXS20-75A-FR-M9NL: బోర్ 20mm, స్ట్రోక్ 75mm, డ్యూయల్-ఎండ్ స్ట్రోక్ సర్దుబాటు, యాక్సియల్ పైపింగ్, 3m వైర్ పొడవుతో PNP మాగ్నెటిక్ స్విచ్
|
పారామీటర్ అంశం |
సాంకేతిక డేటా |
|
బోర్ సైజు రేంజ్ |
6 / 8 / 12 / 16 / 20 / 25 మిమీ |
|
ప్రామాణిక స్ట్రోక్ రేంజ్ |
10~150mm (బోర్ పరిమాణంతో పెరుగుతుంది) |
|
ఆపరేషన్ మోడ్ |
డబుల్ యాక్టింగ్ |
|
పని ఒత్తిడి పరిధి |
0.15~0.7 MPa (ఆప్టిమల్: 0.5 MPa) |
|
ప్రూఫ్ ఒత్తిడి |
1.05 MPa |
|
పరిసర ఉష్ణోగ్రత |
-10℃ ~ +60℃ (నాన్-ఫ్రీజింగ్) |
|
రిపీట్ పొజిషనింగ్ ఖచ్చితత్వం |
± 0.01 మి.మీ |
|
గరిష్ట ఆపరేటింగ్ వేగం |
50~500 mm/s |
|
బఫర్ మోడ్ |
ప్రామాణిక రబ్బరు బఫర్; ఐచ్ఛిక హైడ్రాలిక్ బఫర్ |
|
ఎయిర్ పోర్ట్ పరిమాణం |
M3×0.5 (φ6/φ8); M5×0.8 (φ12~φ25) |
|
లూబ్రికేషన్ మోడ్ |
చమురు రహిత ఆపరేషన్ |
|
మౌంటు పద్ధతి |
పొజిషనింగ్ పిన్ హోల్స్తో బాటమ్ / సైడ్ / యాక్సియల్ త్రీ-సైడ్ ఫిక్సింగ్ |
గమనిక: ఎక్కువ స్ట్రోక్ మరియు అధిక వేగంతో లోడ్ సామర్థ్యం తగ్గుతుంది; భద్రతా కారకం ≥2; నిలువు లోడ్కు అనుమతించదగిన టార్క్ ధృవీకరణ అవసరం
|
బోర్ (మి.మీ) |
మోడల్ |
థియరిటికల్ థ్రస్ట్ (N) |
గరిష్ట క్షితిజసమాంతర లోడ్ (కిలోలు) |
గరిష్ట నిలువు భారం (కిలోలు) |
బరువు (కిలోలు) |
|
6 |
MXS6 |
12 |
0.6 |
0.3 |
0.12 |
|
8 |
MXS8 |
22 |
1.1 |
0.5 |
0.20 |
|
12 |
MXS12 |
40 |
2.0 |
1.0 |
0.35 |
|
16 |
MXS16 |
70 |
3.5 |
1.8 |
0.57 |
|
20 |
MXS20 |
110 |
5.5 |
2.8 |
0.95 |
|
25 |
MXS25 |
170 |
8.5 |
4.3 |
1.60 |
1. MXS సిరీస్ కోసం ప్రాధాన్యతా అప్లికేషన్ దృశ్యాలు
-- అల్ట్రా-హై ప్రెసిషన్ పొజిషనింగ్ & ట్రాన్స్ఫర్: కచ్చితమైన ±0.01mm పొజిషనింగ్ అవసరాలతో ఎలక్ట్రానిక్ భాగాలు, టెర్మినల్స్, ఆప్టికల్ లెన్స్లు మరియు సూక్ష్మ మాడ్యూళ్ల యొక్క ఖచ్చితమైన లీనియర్ బదిలీ మరియు అమరికకు అనువైనది.
-- స్పేస్-లిమిటెడ్ కాంపాక్ట్ ఎక్విప్మెంట్: అల్ట్రా-సన్నని ఇంటిగ్రేటెడ్ స్ట్రక్చర్ సాధారణ స్లయిడ్ టేబుల్లతో పోలిస్తే పరికరాల ఎత్తును 30% తగ్గిస్తుంది, సూక్ష్మీకరించిన మరియు అత్యంత కాంపాక్ట్ ఆటోమేటెడ్ స్టేషన్లను ఖచ్చితంగా అమర్చుతుంది.
-- హై-రిజిడిటీ & యాంటీ డిఫ్లెక్షన్ వర్కింగ్ కండిషన్స్: క్రాస్ రోలర్ గైడ్ డిజైన్ అద్భుతమైన టార్క్ రెసిస్టెన్స్ మరియు ఎక్సెంట్రిక్ లోడ్ టాలరెన్స్ను అందిస్తుంది, రోబోట్ Z-యాక్సిస్ డ్రైవింగ్ మరియు సంక్లిష్ట శక్తి పరిస్థితులతో కూడిన హై-ప్రెసిషన్ అసెంబ్లీ స్టేషన్లకు అనుకూలం.
-- హై-ఫ్రీక్వెన్సీ షార్ట్-స్ట్రోక్ సైక్లిక్ ఆపరేషన్: 10~50mm షార్ట్ స్ట్రోక్లో దీర్ఘకాలిక హై-ఫ్రీక్వెన్సీ ఆపరేషన్ కోసం స్థిరంగా ఉంటుంది, ఆఫ్సెట్ లేదా జిట్టర్ లేకుండా స్థిరమైన ఖచ్చితత్వాన్ని నిర్వహిస్తుంది.
-- నిర్మాణాత్మక సరళీకరణ & ఖర్చు తగ్గింపు: ఇంటిగ్రేటెడ్ సిలిండర్ మరియు గైడ్ స్ట్రక్చర్ సాంప్రదాయ స్ప్లిట్ "సిలిండర్ + ఎక్స్టర్నల్ గైడ్" కలయికను పూర్తిగా భర్తీ చేస్తుంది, యాంత్రిక రూపకల్పనను సులభతరం చేస్తుంది మరియు అసెంబ్లీ మరియు నిర్వహణ ఖర్చులను తగ్గిస్తుంది.
-- బోర్ సైజు ఎంపిక: వర్క్పీస్ బరువు మరియు ఇన్స్టాలేషన్ మోడ్ ప్రకారం బోర్ పరిమాణాన్ని సరిపోల్చండి. స్థిరమైన ఆపరేషన్ను నిర్ధారించడానికి రేట్ చేయబడిన విలువలో 50% మరియు నిలువు లోడ్ని 25% లోపు క్షితిజ సమాంతర లోడ్ని నియంత్రించండి.
-- స్ట్రోక్ ఎంపిక: మోడల్ ఎంపిక సమయంలో రిజర్వ్ 5~10mm స్ట్రోక్ మార్జిన్. ఖచ్చితమైన స్ట్రోక్ ట్రిమ్మింగ్ అవసరమైతే AS/AT/A స్ట్రోక్ అడ్జస్టర్ (0~5mm ఫైన్ అడ్జస్ట్మెంట్)ని ఎంచుకోండి.
-- మౌంటు డైరెక్షన్ మ్యాచింగ్: క్షితిజ సమాంతర పదార్థ నిర్వహణ కోసం దిగువ మౌంటు; పార్శ్వ స్థిర సంస్థాపన కోసం సైడ్ మౌంటు; Z-యాక్సిస్ స్టాకింగ్ మరియు బహుళ-పొర అసెంబ్లీ కోసం అక్షసంబంధ మౌంటు.
-- బఫర్ కాన్ఫిగరేషన్ ఆప్టిమైజేషన్: సంప్రదాయ ఆపరేషన్ కోసం ప్రామాణిక రబ్బరు బఫర్. టెర్మినల్ ఇంపాక్ట్ మరియు వైబ్రేషన్ను తగ్గించడానికి ఆపరేటింగ్ వేగం 300mm/s లేదా లోడ్ బరువు 5kg కంటే ఎక్కువ ఉన్నప్పుడు హైడ్రాలిక్ బఫర్తో అమర్చండి.
-- పొజిషన్ డిటెక్షన్ సెటప్: M9B/M9N మాగ్నెటిక్ స్విచ్లకు అనుకూలమైనది. స్ట్రోక్లను పొడిగించడం మరియు ఉపసంహరించుకోవడం రెండింటికీ ఖచ్చితమైన ఇన్-ప్లేస్ సిగ్నల్ డిటెక్షన్ను గ్రహించడానికి 2 స్విచ్ల ఇన్స్టాలేషన్కు డ్యూయల్-సైడ్ ఎంబెడెడ్ గ్రూవ్లు మద్దతు ఇస్తాయి.
SOLH MXS సిరీస్ డ్యూయల్-సిలిండర్ న్యూమాటిక్ స్లయిడ్ టేబుల్ ప్రీమియం క్రాస్ రోలర్ గైడ్ మరియు ఇంటిగ్రేటెడ్ ఆల్-ఇన్-వన్ స్ట్రక్చర్ను స్వీకరిస్తుంది, ఇందులో రెట్టింపు థ్రస్ట్, ±0.01mm అల్ట్రా-హై ప్రెసిషన్, సుపీరియర్ రిజిడిటీ మరియు యాంటీ-డిఫ్లెక్షన్ కెపాసిటీ, ప్రిసిషన్ హై-ఎండ్ డ్రైవింగ్, ఎలెక్ట్రానిక్ సెమీకండక్టర్ డ్రైవింగ్ సొల్యూషన్గా పనిచేస్తుంది. అధిక-ఫ్రీక్వెన్సీ పొజిషనింగ్ ఆటోమేషన్.
