గాలి సిలిండర్

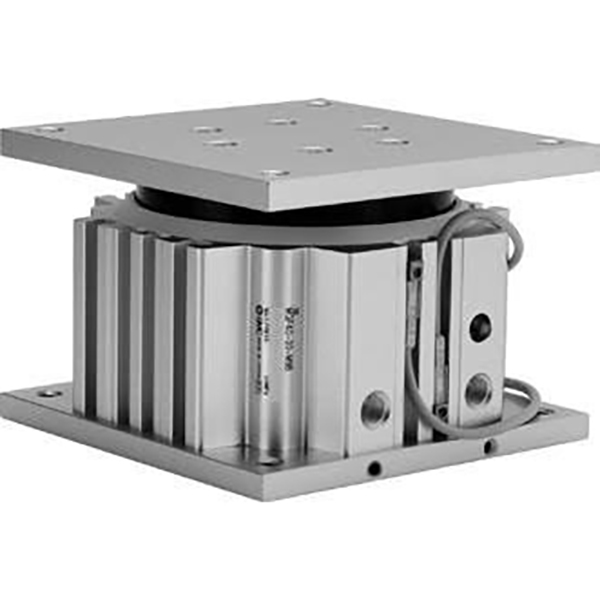

SOLH MGF తక్కువ ప్రొఫైల్ గైడ్ టేబుల్ సిలిండర్ సరిపోలే SMC కౌంటర్‌పార్ట్‌లతో పూర్తిగా పరస్పరం మార్చుకోగలదు. సమీకృత పెద్ద-వ్యాసం కలిగిన కేంద్రీకృత గైడ్ స్లీవ్‌తో రూపొందించబడింది, ఇది సాంప్రదాయ డ్యూయల్ గైడ్ రాడ్ సిలిండర్‌ల దిశాత్మక పరిమితిని విచ్ఛిన్నం చేస్తుంది మరియు అసాధారణ లోడ్‌లకు వ్యతిరేకంగా ఏకరీతి 360° యాంటీ డిఫ్లెక్షన్ పనితీరును అందిస్తుంది. అల్ట్రా-ఫ్లాట్ కాంపాక్ట్ లేఅవుట్ కోసం MGQ సిరీస్‌తో పోలిస్తే దీని మొత్తం ఇన్‌స్టాలేషన్ ఎత్తు 15%~20% తగ్గింది. అందుబాటులో ఉన్న బోర్ పరిమాణాలు: 30 మిమీ నుండి 100 మిమీ వరకు ప్రామాణిక షార్ట్ స్ట్రోక్‌లతో φ40, φ63, φ100 మిమీ, షార్ట్-స్ట్రోక్ హెవీ-డ్యూటీ ఆపరేషన్ కోసం ఆప్టిమైజ్ చేయబడింది. అంతర్నిర్మిత యాంటీ-రొటేషన్ పిన్‌లు φ100 మోడల్‌కు 409 N·m వరకు అత్యధికంగా అనుమతించదగిన టార్క్‌ను అందిస్తాయి, జామింగ్ లేదా డిస్‌ప్లేస్‌మెంట్ లేకుండా అన్ని దిశల నుండి అసాధారణ శక్తితో స్థిరంగా ఉంటాయి, గరిష్ట యాంటీ-రొటేషన్ ఖచ్చితత్వం ±0.05°. ద్వి-దిశాత్మక ఎగువ మరియు దిగువ మౌంటుకు మద్దతు ఉంది; శరీరం యొక్క మూడు వైపులా T-స్లాట్‌లు నాలుగు వైపులా మాగ్నెటిక్ స్విచ్ ఇన్‌స్టాలేషన్‌ను ప్రారంభిస్తాయి. స్టాండర్డ్ డ్యూయల్-ఎండ్ రబ్బర్ బఫర్‌లు మరియు ఆయిల్-ఫ్రీ మెయింటెనెన్స్-ఫ్రీ ఆపరేషన్ అమర్చబడి ఉంటాయి. 10- ప్రిఫిక్స్డ్ తక్కువ-డస్ట్ క్లీన్ వెర్షన్ సెమీకండక్టర్, 3C ఎలక్ట్రానిక్స్ మరియు మెడికల్ వర్క్‌షాప్‌ల యొక్క ఖచ్చితమైన అవసరాలను తీరుస్తుంది. సాంప్రదాయ నిర్మాణాల కంటే దాదాపు 15% తేలికైనది, ఇది వర్క్‌పీస్ జాకింగ్, జిగ్ ఎజెక్షన్, స్టేషన్ ఇండెక్సింగ్ ఫ్లిప్పింగ్ మరియు షార్ట్-డిస్టెన్స్ హెవీ-డ్యూటీ పుషింగ్ కోసం విస్తృతంగా అమలు చేయబడుతుంది, ఇది పరిమిత ఇన్‌స్టాలేషన్ స్థలంలో ఓమ్నిడైరెక్షనల్ యాంటీ-డిఫ్లెక్షన్ మరియు అధిక టార్క్ సామర్థ్యం అవసరమయ్యే ఆదర్శవంతమైన కాంపాక్ట్ న్యూమాటిక్ యాక్యుయేటర్.

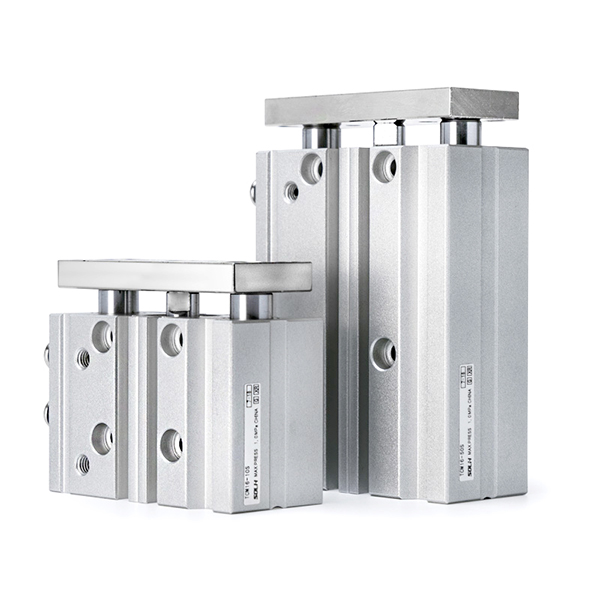

SOLH TC సిరీస్ ట్రయాక్సియల్ గైడ్ రాడ్ సిలిండర్ అనేది SMC MGP సిరీస్‌కి నేరుగా డ్రాప్-ఇన్ రీప్లేస్‌మెంట్. ఇది రెండు గైడ్ రాడ్‌లు మరియు సెంట్రల్ పిస్టన్ రాడ్‌తో కూడిన సమీకృత త్రీ-యాక్సిస్ స్ట్రక్చర్‌ను స్వీకరిస్తుంది, ఇందులో అల్ట్రా-హై దృఢత్వం ఉంటుంది. దీని టోర్షన్ రెసిస్టెన్స్ మరియు పార్శ్వ లోడ్ సామర్థ్యం సాంప్రదాయిక డ్యూయల్-గైడ్ రాడ్ సిలిండర్‌ల కంటే రెండింతలు ఎక్కువ, ఇది విక్షేపం మరియు స్థాన ఆఫ్‌సెట్‌ను సమర్థవంతంగా నివారిస్తుంది. అందుబాటులో ఉన్న బోర్ పరిమాణాలు φ6 మిమీ నుండి 100 మిమీ వరకు రెండు కోర్ వేరియంట్‌లతో ఉంటాయి: TCL ప్రెసిషన్ బాల్ బేరింగ్ రకం అధిక-ఫ్రీక్వెన్సీ ట్రైనింగ్ మరియు ప్రెసిషన్ పొజిషనింగ్ కోసం అల్ట్రా-తక్కువ ఘర్షణ మరియు మృదువైన కదలికను అందిస్తుంది; TCM బ్రాస్ అల్లాయ్ స్లైడింగ్ బేరింగ్ రకం అధిక లోడ్లు, మురికి వాతావరణం మరియు కన్వేయర్ లైన్ స్టాపింగ్ ఆపరేషన్‌ల కోసం అధిక దుస్తులు నిరోధకత మరియు ప్రభావ నిరోధకతను కలిగి ఉంటుంది. ప్రామాణిక స్ట్రోక్‌లు 5 మిమీ నుండి 500 మిమీ వరకు ఉంటాయి. ఐచ్ఛిక కాన్ఫిగరేషన్‌లలో J-రకం స్ట్రోక్ సర్దుబాటు (గరిష్టంగా 50 mm సర్దుబాటు పరిధి) మరియు -T అధిక-ఉష్ణోగ్రత వెర్షన్ -20℃ నుండి 120℃ వరకు స్థిరంగా పనిచేస్తాయి. ప్రామాణిక కాన్ఫిగరేషన్‌లలో అంతర్నిర్మిత మాగ్నెటిక్ రింగ్‌లు, డ్యూయల్-ఎండ్ రబ్బర్ బఫర్‌లు మరియు ఆయిల్-ఫ్రీ మెయింటెనెన్స్-ఫ్రీ ఆపరేషన్ ఉన్నాయి. మాగ్నెటిక్ స్విచ్‌ల కోసం బహుళ-దిశాత్మక మౌంటు రంధ్రాలు మరియు నాలుగు-వైపుల స్లాట్‌లు ఏకీకృతం చేయబడ్డాయి, అయితే ఎగువ మరియు వైపు డ్యూయల్ ఎయిర్ పోర్ట్‌లు ఫ్లెక్సిబుల్ పైపింగ్ లేఅవుట్‌ను ప్రారంభిస్తాయి. ఫ్లాంజ్ మరియు ఫుట్ బ్రాకెట్ ఉపకరణాలు బహుముఖ ఇన్‌స్టాలేషన్ దిశలను సపోర్ట్ చేస్తాయి. ఆపరేటింగ్ ఒత్తిడి 0.1 MPa నుండి 1.0 MPa వరకు ఉంటుంది మరియు బెంచ్‌మార్క్ పొజిషనింగ్ హోల్స్ నమ్మకమైన పునరావృత ఖచ్చితత్వాన్ని నిర్ధారిస్తాయి. కన్వేయర్ స్టాపర్ లిఫ్టింగ్, 3C ఎలక్ట్రానిక్స్‌లో PCB హ్యాండ్లింగ్ & క్రిమ్పింగ్, ప్యాకేజింగ్ గేట్ యాక్చువేషన్, జిగ్ ఎజెక్షన్ మరియు ఎక్సెంట్రిక్ లోడ్ డ్రైవింగ్‌లో విస్తృతంగా ఉపయోగించబడుతుంది, ఈ ఇంటిగ్రేటెడ్ యాక్యుయేటర్ ప్రత్యేక బాహ్య మార్గదర్శక సమావేశాల అవసరాన్ని తొలగిస్తుంది, మీడియం-డిజైన్‌ను సులభతరం చేస్తుంది.

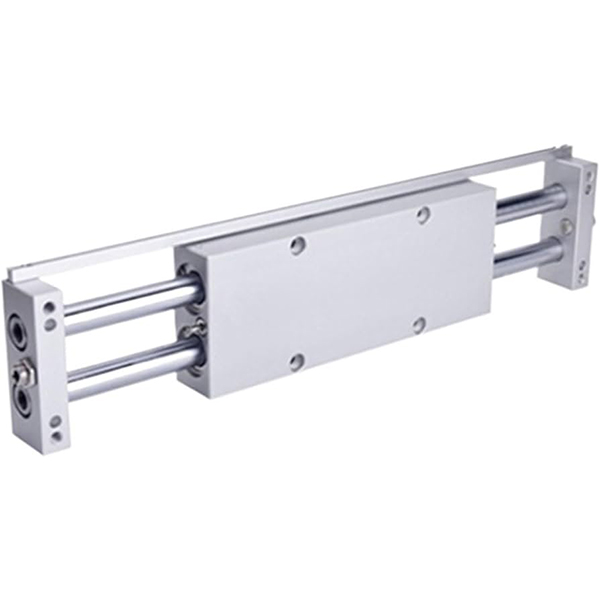

SOLH CX2 సిరీస్ డబుల్ రాడ్ స్లయిడ్ సిలిండర్ SMC CX2 స్టాండర్డ్ మోడళ్లకు మార్చుకోగలిగే రీప్లేస్‌మెంట్‌గా పనిచేస్తుంది. డ్యూయల్ పిస్టన్‌లు మరియు సిమెట్రికల్ డ్యూయల్ పిస్టన్ రాడ్‌లతో నిర్మించబడింది, ఇది ఒకే బోర్ పరిమాణం మరియు ఉన్నతమైన సమగ్ర దృఢత్వం కలిగిన సింగిల్-రాడ్ సిలిండర్‌లతో పోలిస్తే డబుల్ థ్రస్ట్ అవుట్‌పుట్‌ను అందిస్తుంది. అందుబాటులో ఉన్న బోర్ పరిమాణాలు 25 mm నుండి 200 mm వరకు ప్రామాణిక స్ట్రోక్‌లతో φ10, 15, 25 mm కవర్ చేస్తాయి. స్టాండర్డ్ వెర్షన్ స్లయిడ్ బేరింగ్ గైడింగ్‌ని స్వీకరిస్తుంది; అప్‌గ్రేడ్ చేయబడిన CXWM (స్లయిడ్ బేరింగ్ + హైడ్రాలిక్ బఫర్) మరియు CXWL (బాల్ బేరింగ్ + హైడ్రాలిక్ బఫర్) హై-స్పీడ్ తరచుగా ఇంపాక్ట్ అప్లికేషన్‌ల కోసం అనుకూలీకరించబడ్డాయి. సిమెట్రికల్ డ్యూయల్ రాడ్‌లు φ25 బోర్‌కు ±0.02° వరకు గరిష్ట ఖచ్చితత్వంతో స్వాభావిక యాంత్రిక వ్యతిరేక భ్రమణ పనితీరును అందిస్తాయి, పార్శ్వ మరియు అసాధారణ లోడ్‌లకు వ్యతిరేకంగా అత్యుత్తమ నిరోధకతను కలిగి ఉంటాయి. తక్కువ-ప్రొఫైల్ స్లిమ్ బాడీ రెండు అసెంబ్లీ రూపాలకు మద్దతు ఇస్తుంది: కదిలే ముగింపు ప్లేట్‌తో స్థిర సిలిండర్ బాడీ లేదా స్లైడింగ్ సిలిండర్ బాడీతో స్థిర ముగింపు ప్లేట్. నాలుగు-వైపుల మౌంటు రంధ్రాలు మరియు మూడు-దిశల ఎయిర్ పోర్ట్‌లు ఇరుకైన పరిమిత ప్రదేశాలలో సౌకర్యవంతమైన సంస్థాపన మరియు పైపింగ్‌ను ఎనేబుల్ చేస్తాయి. ప్రామాణిక ద్వంద్వ-ముగింపు రబ్బరు బఫర్‌లు మరియు చమురు-రహిత నిర్వహణ-రహిత ఆపరేషన్ అమర్చబడి ఉంటాయి; ఐచ్ఛిక N నాన్-మాగ్నెటిక్ వెర్షన్ అయస్కాంత-సున్నితమైన సందర్భాలలో అయస్కాంత జోక్యాన్ని తొలగిస్తుంది. 3C & సెమీకండక్టర్ పరిశ్రమల కోసం ఖచ్చితమైన వర్క్‌పీస్ బదిలీ, జిగ్ పుషింగ్ & లిఫ్టింగ్, కాంపాక్ట్ పరికరాల లోపల దట్టమైన సిలిండర్ లేఅవుట్, ఆహారం, మెడికల్ మరియు క్లీన్ వర్క్‌షాప్‌ల కోసం మీడియం-లోడ్ రెసిప్రొకేటింగ్ యాక్చుయేషన్‌లో విస్తృతంగా వర్తించబడుతుంది.

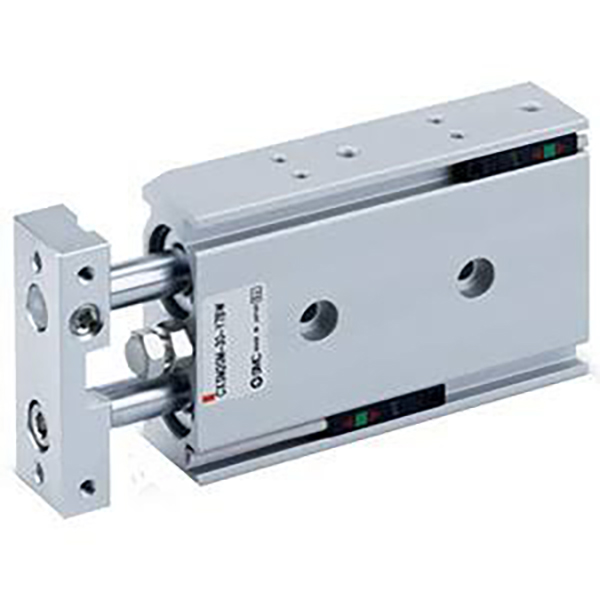

SOLH CXSJ అనేది క్లాసిక్ CXS ట్విన్ సిలిండర్‌ల యొక్క అప్‌గ్రేడ్ చేసిన అల్ట్రా-కాంపాక్ట్ పునరావృతం, అసలు SMC CXS సిరీస్‌తో పరస్పరం మార్చుకోవచ్చు. ఇంటిగ్రేటెడ్ డ్యూయల్ పిస్టన్‌లు మరియు డ్యూయల్ గైడ్ రాడ్‌లతో నిర్మించబడింది, ఇది ±0.1° స్థిరమైన యాంటీ-రొటేషన్ ఖచ్చితత్వంతో ఒకే బోర్ పరిమాణంలో రెట్టింపు థ్రస్ట్‌ను అందిస్తుంది. దీని మొత్తం కొలతలు తక్కువ బరువుతో 10%~20% కుదించబడ్డాయి మరియు కుదించబడ్డాయి, చాలా ఇరుకైన అంతర్గత పరికరాల లేఅవుట్ కోసం రూపొందించబడింది. నాలుగు ఉప-నమూనాలు అందుబాటులో ఉన్నాయి: స్లయిడ్ బేరింగ్‌తో కూడిన CXSJM అద్భుతమైన దుస్తులు నిరోధకత మరియు తక్కువ-వేగం సాధారణ స్థానాల కోసం ధూళి-నిరోధక పనితీరును కలిగి ఉంటుంది; CXSJL బాల్ బేరింగ్ రకం అధిక-ఫ్రీక్వెన్సీ హై-స్పీడ్ పిక్-అండ్-ప్లేస్ కోసం గరిష్టంగా 800 mm/s వేగంతో అల్ట్రా-తక్కువ ఘర్షణ మరియు మృదువైన కదలికను కలిగి ఉంటుంది; CXSJWM/CXSJWL డబుల్ త్రూ రాడ్ డిజైన్‌లు ద్వైపాక్షిక సింక్రోనస్ లిఫ్టింగ్ మరియు సెంట్రింగ్ పొజిషనింగ్ కోసం రెండు చివర్లలో వర్క్‌పీస్ ఇన్‌స్టాలేషన్‌ను ప్రారంభిస్తాయి. φ6 మరియు φ10 బోర్లు యాక్సియల్ మరియు సైడ్ పోర్టింగ్ రెండింటినీ సపోర్ట్ చేస్తాయి, ఇతర పరిమాణాలు సైడ్ పైపింగ్‌ను మాత్రమే అవలంబిస్తాయి. రివర్సిబుల్ మాగ్నెటిక్ స్విచ్ బ్రాకెట్ 4-దిశల జోక్యం-రహిత అసెంబ్లీ మరియు సమరూప ఎడమ-కుడి ఇన్‌స్టాలేషన్‌కు మద్దతు ఇస్తుంది. డ్యూయల్-ఎండ్ రబ్బర్ బఫర్‌లు ప్రామాణికంగా వస్తాయి; ప్రత్యయం Z అనేది పొజిషన్ సెన్సార్‌ల కోసం అంతర్నిర్మిత మాగ్నెటిక్ రింగ్‌లను సూచిస్తుంది మరియు యాంటీ-మాగ్నెటిక్-ఇంటర్‌ఫరెన్స్ దృశ్యాల కోసం నాన్-మాగ్నెటిక్ వెర్షన్‌లు అందుబాటులో ఉన్నాయి. ఐచ్ఛిక పొడిగింపు లాక్ P మరియు ఉపసంహరణ లాక్ R నిర్దేశిత స్థానాల్లో యాక్చుయేటర్‌ను స్థిరంగా ఉంచగలవు. ఇది 3C మరియు సాధారణ ఉత్పత్తి లైన్ల కోసం కాంపాక్ట్ ఆటోమేషన్ పరికరాలలో లైట్ లోడ్‌ల కింద పిక్-అండ్-ప్లేస్, లైట్ ప్రెస్సింగ్ మరియు ప్రిసిషన్ లిమిటింగ్ పొజిషనింగ్ కోసం విస్తృతంగా ఉపయోగించబడుతుంది.

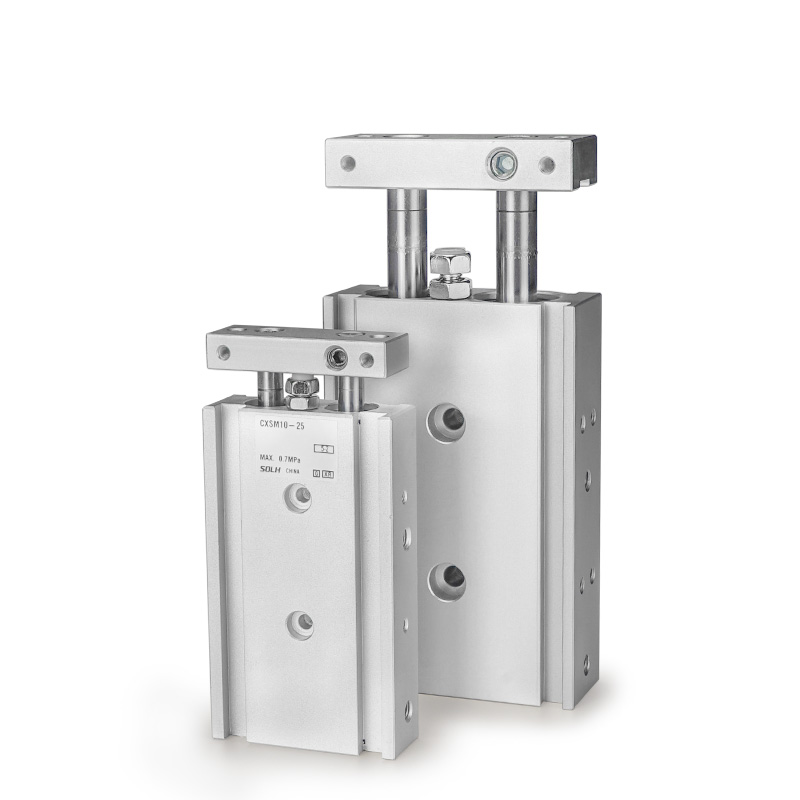

SOLH CXS హై-రిజిడిటీ థిన్ ట్విన్ రాడ్ సిలిండర్ అసలు SMC CXS సిరీస్‌తో పూర్తిగా పరస్పరం మార్చుకోగలిగింది. సింక్రోనస్ యాక్చుయేషన్ కోసం ఇంటిగ్రేటెడ్ కోక్సియల్ డ్యూయల్ పిస్టన్‌లు మరియు డ్యూయల్ గైడ్ రాడ్‌లతో నిర్మించబడింది, ఇది ±0.1° స్థిరమైన యాంటీ-రొటేషన్ ఖచ్చితత్వంతో ఒకేలాంటి బోర్ సైజుతో దాదాపు రెట్టింపు థ్రస్ట్ వర్సెస్ సింగిల్-పిస్టన్ సిలిండర్‌లను అందిస్తుంది. దాని ఇంటిగ్రేటెడ్ గైడింగ్ నిర్మాణం బాహ్య సహాయక గైడ్‌లు లేకుండా పార్శ్వ మరియు అసాధారణ లోడ్‌లకు బలమైన ప్రతిఘటనను అందిస్తుంది. నాలుగు ప్రధాన ఉప-నమూనాలు అందుబాటులో ఉన్నాయి: మెటల్ స్లయిడ్ బేరింగ్‌తో కూడిన CXSM అత్యుత్తమ దుస్తులు నిరోధకత, డస్ట్‌ప్రూఫ్ పనితీరు మరియు తక్కువ-స్పీడ్ పొజిషనింగ్, నొక్కడం మరియు ధూళి వాతావరణం కోసం ఉన్నతమైన సైడ్ లోడ్ సామర్థ్యాన్ని కలిగి ఉంది; CXSL బాల్ బేరింగ్ రకం హై-ఫ్రీక్వెన్సీ హై-స్పీడ్ పిక్-అండ్-ప్లేస్ కోసం గరిష్ట వేగం 400 mm/s వరకు అల్ట్రా-తక్కువ ఘర్షణ మరియు మృదువైన కదలికను కలిగి ఉంటుంది; CXSWM/CXSWL డబుల్ త్రూ రాడ్ వెర్షన్‌లు ద్వైపాక్షిక సింక్రోనస్ లిఫ్టింగ్ మరియు సెంటరింగ్ ట్రాన్స్‌ఫర్ కోసం రెండు రాడ్ చివరలలో ఫిక్చర్ ఇన్‌స్టాలేషన్‌ను అనుమతిస్తాయి. ద్వంద్వ-ముగింపు రబ్బరు బఫర్‌లు ప్రామాణికమైనవి; AZ ఎయిర్ బఫర్ φ20/25/32 పెద్ద బోర్‌లకు హింసాత్మకమైన హై-స్పీడ్ ప్రభావాన్ని గ్రహించడానికి ఐచ్ఛికం. ప్రత్యయం Z అనేది D-M9B, D-A93 మరియు ఇతర స్థాన సెన్సార్ల యొక్క ప్రత్యక్ష సంస్థాపన కోసం అంతర్నిర్మిత అయస్కాంత వలయాలను సూచిస్తుంది; అయస్కాంత-సున్నితమైన పని పరిస్థితుల కోసం నాన్-మాగ్నెటిక్ వేరియంట్‌లు అందుబాటులో ఉన్నాయి. ఐచ్ఛిక పొడిగింపు లాక్ P మరియు ఉపసంహరణ లాక్ R నియమించబడిన స్థానాల్లో పిస్టన్‌ను లాక్ చేయగలవు. త్రీ-సైడ్ మౌంటు (దిగువ, ఎగువ, వైపు) విభిన్న కాంపాక్ట్ మెకానికల్ లేఅవుట్‌లకు మద్దతు ఇస్తుంది, 3C ఎలక్ట్రానిక్స్ మరియు సాధారణ ఆటోమేషన్ ప్రొడక్షన్ లైన్‌ల కోసం ఖచ్చితమైన ఎంపిక, మెటీరియల్ బదిలీ, పొజిషనింగ్ మరియు లైట్ ప్రెస్సింగ్ ప్రక్రియలలో విస్తృతంగా అమలు చేయబడుతుంది.

SOLH TN కాస్ట్-ఎఫెక్టివ్ ట్విన్ షాఫ్ట్ సిలిండర్ కాంపాక్ట్ లేఅవుట్ మరియు అద్భుతమైన ఖర్చు పనితీరు కోసం స్లయిడ్ బేరింగ్ గైడెన్స్‌తో సింగిల్-పిస్టన్ డ్యూయల్ గైడ్ షాఫ్ట్ స్ట్రక్చర్‌ను స్వీకరించింది. ఇది అంతర్నిర్మిత మాగ్నెటిక్ రింగులు మరియు స్ట్రోక్ ఫైన్ ట్యూనింగ్ కోసం సర్దుబాటు చేయగల ఫ్రంట్ రబ్బర్ బఫర్‌తో కూడిన ఫ్యాక్టరీతో వస్తుంది, ఇది ±0.2° యాంటీ-రొటేషన్ ఖచ్చితత్వాన్ని అందిస్తుంది. సమకాలీకరించబడిన ద్వంద్వ షాఫ్ట్‌లు టోర్షన్‌ను నిరోధిస్తాయి మరియు స్వల్ప పార్శ్వ అసాధారణ లోడ్‌లను భరించేలా స్వింగ్ చేస్తాయి. మూడు-దిశల మౌంటు (ఎగువ, దిగువ, వైపు) అందుబాటులో ఉంది మరియు సైడ్ గ్రూవ్స్ అదనపు బ్రాకెట్లు లేకుండా అయస్కాంత స్విచ్‌ల ప్రత్యక్ష సంస్థాపనకు మద్దతు ఇస్తుంది. రెండు రకాలు సరఫరా చేయబడతాయి: స్టాండర్డ్ సింగిల్-ఎండ్ రాడ్ TN మరియు డబుల్ త్రూ రాడ్ TNW, TNWతో ద్వి దిశాత్మక సింక్రోనస్ సెంట్రరింగ్ మోషన్ కోసం రెండు రాడ్ చివరల్లో ఫిక్చర్ అసెంబ్లీని అనుమతిస్తుంది. TR సిరీస్‌తో పోలిస్తే, TN φ6 బోర్ ఎంపిక లేకుండా చిన్న కొలతలు మరియు తక్కువ ధరను కలిగి ఉంటుంది; CXS/CXSJ డ్యూయల్-పిస్టన్ ట్విన్ సిలిండర్‌లతో పోలిస్తే, TN స్పష్టమైన వ్యయ ప్రయోజనాలతో పాటు తక్కువ ఖచ్చితత్వం మరియు లోడ్ సామర్థ్యంతో సింగిల్ థ్రస్ట్‌ను అందిస్తుంది. దీని పని ఒత్తిడి 0.15 నుండి 1.0 MPa వరకు ఉంటుంది మరియు పరిసర ఉష్ణోగ్రత అనుకూలత −20℃~70℃ వరకు ఉంటుంది. మితమైన ఖచ్చితత్వ అవసరాలు మరియు వ్యయ నియంత్రణ డిమాండ్‌లతో సాధారణ ఆటోమేషన్ స్టేషన్‌ల కోసం లైట్-లోడ్ పొజిషనింగ్, సింపుల్ ప్రెస్సింగ్, వర్క్‌పీస్ స్టాపింగ్ మరియు తక్కువ-దూర బదిలీ కోసం ఇది విస్తృతంగా ఉపయోగించబడుతుంది. S-రకం మాగ్నెటిక్ రింగ్ మొత్తం శ్రేణికి ప్రామాణికం మరియు తీసివేయబడదు; డిఫాల్ట్ Rc థ్రెడ్ విదేశీ ప్రాజెక్ట్‌ల కోసం G థ్రెడ్ లేదా NPT థ్రెడ్‌కు అనుకూలీకరించబడుతుంది.

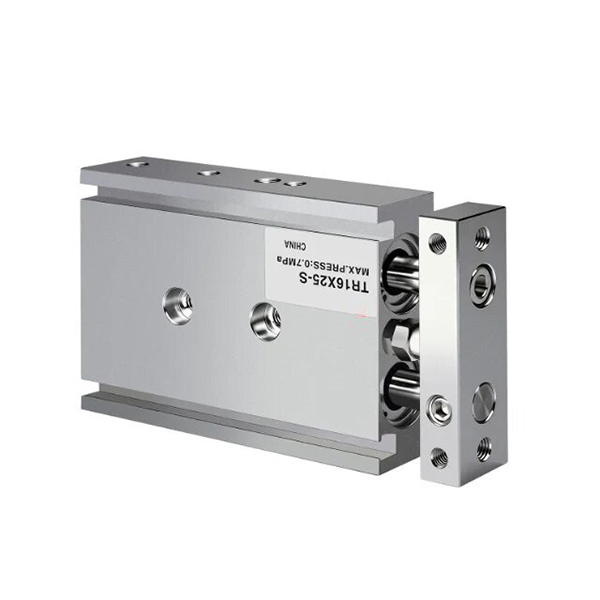

SOLH TR ట్విన్ షాఫ్ట్ సిలిండర్ JIS పారిశ్రామిక ప్రమాణాలకు అనుగుణంగా తయారు చేయబడింది. ఇది ఒకే-పిస్టన్ డ్యూయల్ గైడ్ షాఫ్ట్ స్ట్రక్చర్‌ను పొడిగించిన స్లయిడ్ బేరింగ్ బుష్‌లతో సరిపోల్చింది, అధిక నిర్మాణ దృఢత్వం, అద్భుతమైన టోర్షన్ రెసిస్టెన్స్ మరియు బలమైన యాంటీ-డిఫ్లెక్షన్ కెపాసిటీని కలిగి ఉంటుంది. బోర్ పరిమాణాలు పూర్తిగా φ6 నుండి 32 మిమీ వరకు ఉంటాయి, ఇందులో ప్రామాణిక సింగిల్-రాడ్ TR, డబుల్ త్రూ రాడ్ TRW మరియు తేలికపాటి కాంపాక్ట్ TRJ వేరియంట్‌లు ఉన్నాయి. వ్యతిరేక భ్రమణ ఖచ్చితత్వం బోర్‌లకు ±0.1°కి చేరుకుంటుంది ≥16 mm మరియు φ6/φ10 చిన్న బోర్‌లకు ±0.2°; ద్వంద్వ షాఫ్ట్‌లు లాంగ్ స్ట్రోక్స్‌లో స్థిరమైన ఆపరేషన్‌కు హామీ ఇవ్వడానికి స్వింగింగ్ విచలనాన్ని నియంత్రిస్తాయి. సర్దుబాటు చేయగల ఫ్రంట్ రబ్బర్ కుషన్ ప్యాడ్ స్ట్రోక్ ట్రిమ్మింగ్, ఇంపాక్ట్ శోషణ మరియు నాయిస్ తగ్గింపు కోసం స్థిర వెనుక బఫర్‌తో సహకరిస్తుంది. మూడు-మార్గం మౌంటు (ఎగువ, దిగువ, వైపు) మరియు ఐచ్ఛిక డ్యూయల్-సైడ్ పోర్టింగ్ అందుబాటులో ఉన్నాయి; సైడ్ గ్రూవ్‌లు అదనపు బ్రాకెట్‌లు లేకుండా అయస్కాంత స్విచ్‌ల ప్రత్యక్ష అసెంబ్లీని అనుమతిస్తాయి. అంతర్నిర్మిత అయస్కాంత వలయాలు S అని గుర్తు పెట్టబడిన ప్రత్యయం ప్రామాణికం, అయితే మాగ్నెటిక్ జోక్యం సున్నితమైన సందర్భాలలో నాన్-మాగ్నెటిక్ అనుకూలీకరించిన సంస్కరణలు అందించబడతాయి. −20℃ నుండి 70℃ వరకు పని ఉష్ణోగ్రతతో ఆపరేటింగ్ పీడనం 0.15~1.0 MPa పరిధిలో ఉంటుంది. విదేశీ ఇంజనీరింగ్ ప్రాజెక్ట్‌ల కోసం ప్రామాణిక Rc థ్రెడ్‌ను G థ్రెడ్ లేదా NPT థ్రెడ్‌గా మార్చవచ్చు. CXS జంట సిలిండర్‌ల నుండి ప్రత్యేకించబడింది: TR ప్రముఖ యాంత్రిక దృఢత్వం మరియు దీర్ఘ-స్ట్రోక్ అప్లికేషన్‌లలో స్థిరమైన సైడ్-లోడ్ రెసిస్టెన్స్‌తో సింగిల్ థ్రస్ట్‌ను అందిస్తుంది; CXS డబుల్ థ్రస్ట్ కోసం డ్యూయల్ పిస్టన్‌లను కలిగి ఉంది, తక్కువ రాపిడి మరియు హై-ఫ్రీక్వెన్సీ షార్ట్-స్ట్రోక్ పిక్-అండ్-ప్లేస్‌కు సరిపోయే సున్నితమైన హై-స్పీడ్ రెసిప్రొకేషన్. ప్రెసిషన్ పొజిషనింగ్, వర్క్‌పీస్ నొక్కడం, సుదూర స్టాపింగ్ & ట్రాన్స్‌ఫర్ మరియు మీడియం-లైట్ లోడ్‌ల కింద నమ్మకమైన మార్గదర్శకత్వం అవసరమయ్యే సాధారణ ఆటోమేషన్ స్టేషన్‌లలో విస్తృతంగా వర్తించబడుతుంది.

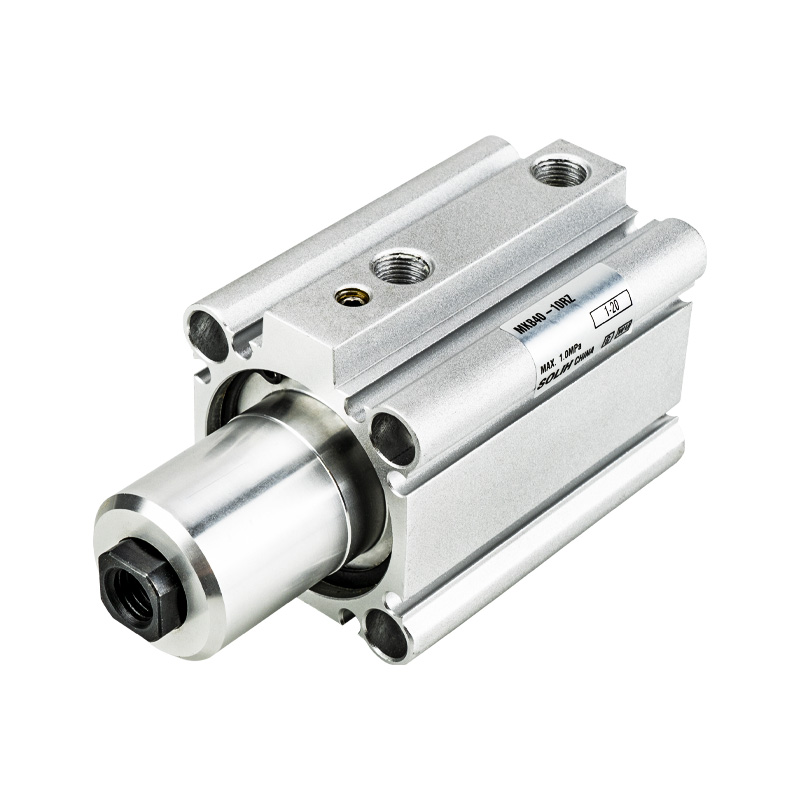

SOLH MK (సాధారణంగా MKB అని పేరు పెట్టబడుతుంది) అనేది 90° రొటేషన్ మరియు లీనియర్ డౌన్‌వర్డ్ క్లాంపింగ్, ప్రధాన స్రవంతి MKB శ్రేణితో పరస్పరం మార్చుకోగలిగే కంబైన్డ్ న్యూమాటిక్ సిలిండర్. బోర్ పరిమాణాలు φ12~φ63 కవర్ మరియు బిగింపు స్ట్రోక్‌లు 5 మిమీ నుండి 50 మిమీ వరకు ఉంటాయి. మరింత కాంపాక్ట్ లేఅవుట్ కోసం సాంప్రదాయ MK2 మోడల్‌లతో పోలిస్తే దీని మొత్తం పొడవు 3~10 మిమీ తగ్గించబడింది. అధిక-జడత్వం వర్క్‌పీస్‌ల యొక్క హై-స్పీడ్ బిగింపును ఎదుర్కోవడానికి అనుమతించదగిన జడత్వ టార్క్ మూడు రెట్లు అప్‌గ్రేడ్ చేయబడింది మరియు నమ్మకమైన హెవీ-లోడ్ హోల్డింగ్ కోసం φ63 బోర్ యొక్క గరిష్ట బిగింపు శక్తి 0.5 MPa కింద 12.4 kNకి చేరుకుంటుంది. పని చక్రం: పైకి ఉపసంహరించుకోండి → 90° ఎడమ/కుడి భ్రమణం → బిగింపు కోసం పొడిగించండి; విడుదల రివర్స్ సీక్వెన్స్‌ను అనుసరిస్తుంది. సహనం ±5°తో స్థిరమైన 90° భ్రమణ కోణం స్థిరమైన పునరావృత స్థానాలను నిర్ధారిస్తుంది. 2-వైపు సెన్సార్ మౌంటుతో మాత్రమే φ20 మరియు φ25 బోర్లు మినహా, ఇతర పరిమాణాలు జోక్యం లేకుండా చక్కగా వైరింగ్ కోసం 4-దిశల మాగ్నెటిక్ స్విచ్ ఇన్‌స్టాలేషన్‌కు మద్దతు ఇస్తాయి. రంధ్రాలు మరియు డబుల్-ఎండ్ థ్రెడ్ హోల్స్ ద్వారా డైరెక్ట్ మౌంటు మరియు ఫ్లేంజ్ ఇన్‌స్టాలేషన్‌ను ప్రారంభిస్తాయి. డబుల్-సైడ్ రబ్బరు బఫర్‌లు ప్రభావం, కంపనం మరియు శబ్దాన్ని తగ్గిస్తాయి; చమురు-రహిత డిజైన్ శుభ్రమైన & దుమ్ము-రహిత పని వాతావరణాలను సంతృప్తిపరుస్తుంది. బిగింపు/విడుదల స్థితిని పర్యవేక్షించడానికి అంతర్నిర్మిత అయస్కాంత వలయాలు స్థానం సెన్సార్‌లతో పని చేస్తాయి; సవ్యదిశలో RZ మరియు అపసవ్య దిశలో LZ భ్రమణ దిశలు ఐచ్ఛికం. ఇది మెషిన్ టూల్ ఫిక్చర్‌లు, వెల్డింగ్ పొజిషనింగ్, స్టాంపింగ్ ఫిక్సింగ్, ప్రెసిషన్ 3C కాంపోనెంట్స్, సెమీకండక్టర్ ట్రే క్లాంపింగ్ మరియు ఫిక్చర్ ఫ్లిప్పింగ్ లిమిటింగ్‌లలో విస్తృతంగా వర్తించబడుతుంది. ఇది మెకానికల్ డిజైన్‌ను సులభతరం చేస్తుంది మరియు భ్రమణ మరియు బిగింపు ఫంక్షన్‌లను ఏకీకృతం చేయడం ద్వారా ఇన్‌స్టాలేషన్ స్థలాన్ని ఆదా చేస్తుంది. బిగింపు శక్తితో బోర్ పరిమాణాన్ని ఎంచుకోండి ≥ వాస్తవ లోడ్ × 1.5 భద్రతా కారకం మరియు యాంత్రిక ఘర్షణను నివారించడానికి 3~5 mm స్ట్రోక్ మార్జిన్‌ను రిజర్వ్ చేయండి.

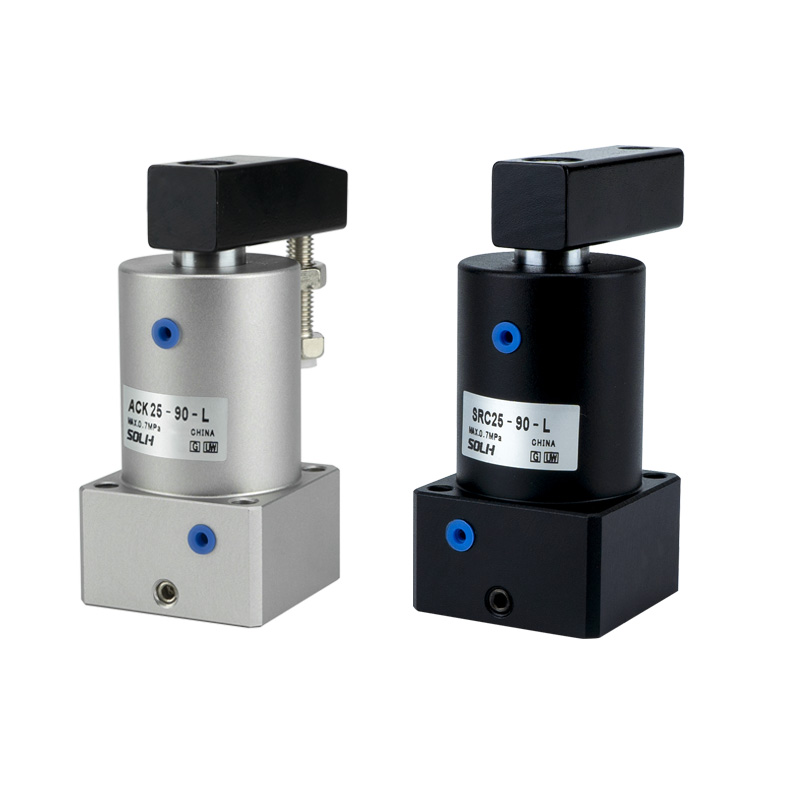

SOLH ACK యాంగిల్ సిలిండర్ φ25 నుండి φ63 వరకు బోర్ పరిమాణాలతో ప్రామాణిక 90° రొటేషన్ / ఐచ్ఛిక 180° టర్నింగ్ ప్లస్ లీనియర్ డౌన్‌వర్డ్ క్లాంపింగ్‌తో కూడిన ఇంటిగ్రేటెడ్ సమ్మేళనం చలనాన్ని అనుసంధానిస్తుంది. ఇది మూడు-గైడ్-గ్రూవ్ సపోర్టింగ్ స్ట్రక్చర్‌ను కోర్ డిజైన్‌గా కలిగి ఉంది, ఇది అత్యున్నత నిర్మాణ దృఢత్వాన్ని మరియు అసాధారణ లోడ్‌లకు బలమైన ప్రతిఘటనను తెస్తుంది, సాధారణ రోటరీ క్లాంప్ సిలిండర్‌ల కంటే మెరుగైన ±1.5° యొక్క అధిక కోణీయ స్థాన ఖచ్చితత్వాన్ని సాధించింది. రెండు నిర్మాణ రకాలు అందుబాటులో ఉన్నాయి: ఇరుకైన వర్క్‌పీస్‌ల కోసం సింగిల్ ప్రెజర్ ప్లేట్‌తో ACK మరియు వైడ్ వర్క్‌పీస్‌ల కోసం ACKD డబుల్ ప్రెజర్ ప్లేట్; ఆన్-సైట్ లేఅవుట్‌తో సరిపోలడానికి అపసవ్య దిశలో ఎడమ భ్రమణం (L) మరియు సవ్యదిశలో కుడి భ్రమణం (R) ఎంచుకోవచ్చు. పని చక్రం: పిస్టన్ రాడ్ ఉపసంహరించుకుంటుంది మరియు పైకి లేస్తుంది → వర్క్‌పీస్ జోక్యాన్ని నివారించడానికి తిరుగుతుంది → బిగింపు కోసం క్రిందికి విస్తరించింది; రీసెట్ చేయడానికి రివర్స్ ఆర్డర్‌లో విడుదల నడుస్తుంది. పిస్టన్ రాడ్ వేడి-చికిత్స చేసిన మిశ్రమం స్టీల్‌తో తయారు చేయబడింది, సిలిండర్ ట్యూబ్ హార్డ్ యానోడైజింగ్‌కు లోనవుతుంది, అద్భుతమైన దుస్తులు నిరోధకత, తుప్పు నిరోధకత, తక్కువ గాలి లీకేజీ మరియు సుదీర్ఘ సేవా జీవితాన్ని గ్రహించడానికి దిగుమతి చేసుకున్న అధిక-పనితీరు గల సీలింగ్ రింగ్‌లతో సరిపోలుతుంది. రంధ్రాల ద్వారా నాలుగు దిగువన ప్రత్యక్ష సంస్థాపన మరియు ఫ్లాంజ్ మౌంటుకు మద్దతు ఇస్తుంది; బిగింపు మరియు విడుదల స్థితిని పర్యవేక్షించడానికి అంతర్నిర్మిత సెన్సార్ గ్రూవ్‌లు మాగ్నెటిక్ స్విచ్ అసెంబ్లీని సులభతరం చేస్తాయి. ప్రతి బోర్ స్థిర స్టాండర్డ్ క్లాంపింగ్ స్ట్రోక్‌తో అమర్చబడి ఉంటుంది; φ63 యొక్క గరిష్ట బిగింపు శక్తి 0.5 MPa ఆపరేటింగ్ ఒత్తిడిలో 1050 Nకి చేరుకుంటుంది. పని ఒత్తిడి 0.15 ~ 1.0 MPa పరిధిని కలిగి ఉంటుంది మరియు విస్తృత ఉష్ణోగ్రత అనుకూలతతో −20℃ నుండి 80℃ వరకు ఉంటుంది. ఇది మెషిన్ టూల్ టూలింగ్, వెల్డింగ్ పొజిషనింగ్, స్టాంపింగ్ ప్రాసెస్‌ల కోసం యాంటీ-షిఫ్టింగ్ ఫిక్సింగ్, ఎలక్ట్రానిక్ ట్రేల ఫిక్చర్ బిగింపు మరియు టర్నోవర్ మెకానిజమ్స్ కోసం పొజిషనింగ్‌లో విస్తృతంగా స్వీకరించబడింది. ఇది మెకానికల్ లేఅవుట్‌ను సులభతరం చేయడానికి మరియు ఇన్‌స్టాలేషన్ స్థలాన్ని ఆదా చేయడానికి ప్రత్యేక రోటరీ మరియు బిగింపు సిలిండర్‌లను భర్తీ చేస్తుంది. సైద్ధాంతిక బిగింపు శక్తి ≥ వాస్తవ లోడ్ × 1.5 భద్రతా కారకంతో సరైన బోర్ పరిమాణాన్ని ఎంచుకోండి మరియు యాంత్రిక ఘర్షణకు వ్యతిరేకంగా 3~5 mm స్ట్రోక్ మార్జిన్‌ను రిజర్వ్ చేయండి.
