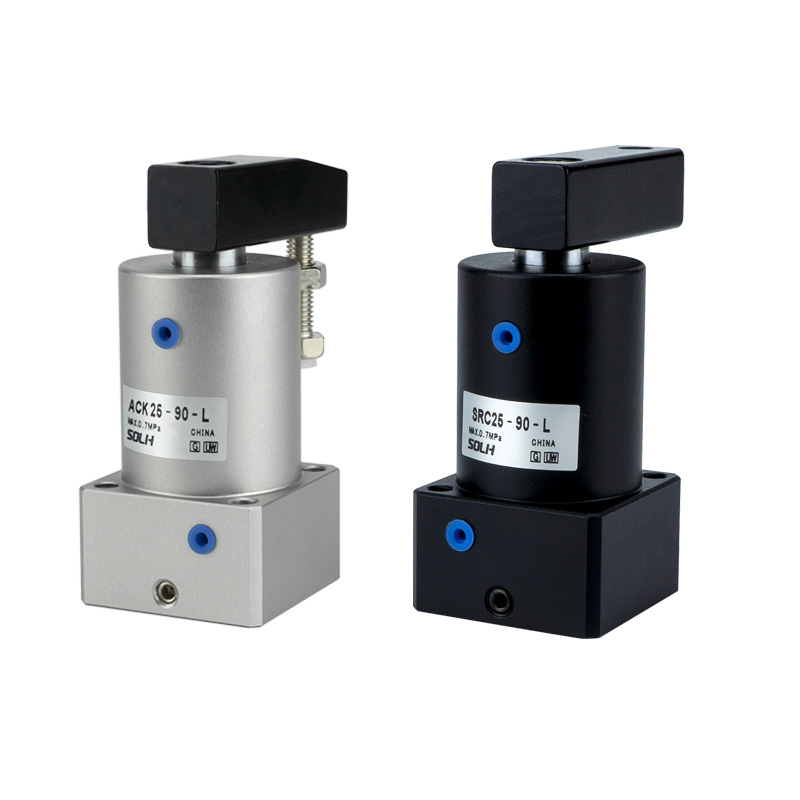

ACK సిరీస్ యాంగిల్ సిలిండర్ | 90°/180° రొటేషన్ & డౌన్‌వర్డ్ క్లాంప్ 2-ఇన్-1 సిలిండర్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

ఉత్పత్తి అవలోకనం & ప్రధాన నిర్మాణ లక్షణాలు

     SOLH ACK సిరీస్ అనేది 90°/180° భ్రమణాన్ని మరియు లీనియర్ డౌన్‌వర్డ్ క్లాంపింగ్ మోషన్‌ను అనుసంధానించే అధిక-పనితీరు గల 2-ఇన్-1 యాంగిల్ సిలిండర్. φ25mm నుండి φ63mm వరకు బోర్ పరిమాణాలను కవర్ చేస్తుంది, ఇది అధిక ఖచ్చితత్వం మరియు బలమైన అసాధారణ లోడ్ నిరోధకత కోసం ప్రొఫెషనల్ త్రీ-గైడ్-గాడి నిర్మాణాన్ని స్వీకరించింది. ఐచ్ఛిక సింగిల్-సైడెడ్/డబుల్ సైడెడ్ ప్రెజర్ ప్లేట్లు మరియు ఎడమ/కుడి భ్రమణ దిశలు విభిన్న ఫిక్చర్ లేఅవుట్‌లకు పూర్తిగా అనుగుణంగా ఉంటాయి. అధిక దృఢత్వం, సుదీర్ఘ సేవా జీవితం మరియు భారీ-లోడ్ బిగింపు సామర్థ్యాన్ని కలిగి ఉంటుంది, ACK సిలిండర్ ఆటోమేటెడ్ టూలింగ్, వెల్డింగ్ పొజిషనింగ్ మరియు స్టాంపింగ్ ఫిక్సింగ్ ప్రాసెస్‌లలో స్పేస్-పరిమిత వర్క్‌పీస్ క్లాంపింగ్ స్టేషన్‌ల కోసం విస్తృతంగా ఉపయోగించబడుతుంది.

1. కాంపౌండ్ రొటేషన్ & బిగింపు చర్య

• స్టాండర్డ్ వర్కింగ్ సీక్వెన్స్: ఉపసంహరించుకోండి → 90°/180° ఎడమ/కుడి భ్రమణం → క్రిందికి బిగించడం కోసం పొడిగించండి

• క్రమాన్ని రీసెట్ చేయండి: బిగింపును విడుదల చేయడానికి ఉపసంహరించుకోండి → రివర్స్ రొటేషన్ → పొడిగించండి మరియు రీసెట్ చేయండి

• హై-ప్రెసిషన్ పొజిషనింగ్: ±1.5° అధిక ఖచ్చితత్వంతో ప్రామాణిక 90° భ్రమణ కోణం; 180° భ్రమణ రకం ఐచ్ఛికం, పునరావృతమయ్యే మరియు నమ్మదగిన వర్క్‌పీస్ స్థానాలను నిర్ధారిస్తుంది.

2. అధిక దృఢత్వం & విస్తరించిన సేవా జీవితం

• మూడు-గైడ్-గాడి నిర్మాణం: ఆప్టిమైజ్ చేయబడిన త్రీ-డైరెక్షన్ గైడింగ్ డిజైన్ అత్యుత్తమ చలన స్థిరత్వం, అధిక గైడింగ్ ఖచ్చితత్వం మరియు బలమైన యాంటీ-డిఫ్లెక్షన్ సామర్ధ్యాన్ని అందిస్తుంది, బిగింపు సమయంలో అసాధారణ లోడ్‌ను సమర్థవంతంగా నిరోధిస్తుంది.

• హై-స్ట్రెంత్ మెటీరియల్ కాన్ఫిగరేషన్: పిస్టన్ రాడ్ అద్భుతమైన దుస్తులు నిరోధకత మరియు మన్నిక కోసం హీట్ ట్రీట్‌మెంట్ ప్రక్రియతో ప్రత్యేక అల్లాయ్ స్టీల్‌ను స్వీకరిస్తుంది. తుప్పు నిరోధకత మరియు నిర్మాణ దృఢత్వాన్ని పెంచడానికి సిలిండర్ బాడీ హార్డ్ యానోడైజింగ్ చికిత్సకు లోనవుతుంది.

• ప్రీమియం దిగుమతి చేసుకున్న సీల్స్: సంక్లిష్టమైన పని పరిస్థితులకు అద్భుతమైన అనుకూలతతో దిగుమతి చేసుకున్న సీల్ మెటీరియల్‌లను స్వీకరిస్తుంది, గాలి లీకేజీని సమర్థవంతంగా తగ్గిస్తుంది మరియు సిలిండర్ యొక్క మొత్తం సేవా జీవితాన్ని బాగా పొడిగిస్తుంది.

3. ఫ్లెక్సిబుల్ ఇన్‌స్టాలేషన్ & డైవర్సిఫైడ్ కాన్ఫిగరేషన్

• ఐచ్ఛిక ప్రెజర్ ప్లేట్ రకాలు: ఇరుకైన వర్క్‌పీస్‌ల కోసం ACK సింగిల్-సైడెడ్ ప్రెజర్ ప్లేట్; వైడ్ వర్క్‌పీస్ కోసం ACKD డబుల్ సైడెడ్ ప్రెజర్ ప్లేట్, విభిన్న వర్క్‌పీస్ బిగింపు డిమాండ్‌లను కవర్ చేస్తుంది.

• సర్దుబాటు చేయగల భ్రమణ దిశ: వివిధ ఆన్-సైట్ స్టేషన్ లేఅవుట్‌లతో సరిపోలడానికి L (అపసవ్య దిశలో ఎడమ భ్రమణం) మరియు R (సవ్య దిశలో కుడి భ్రమణం) ఐచ్ఛికం.

• యూనివర్సల్ మౌంటు డిజైన్: నేరుగా ఫిక్సింగ్ కోసం రంధ్రాల ద్వారా 4 దిగువన అమర్చబడి, ఫ్లేంజ్ మౌంటుకి అనుకూలంగా ఉంటుంది. రిజర్వు చేయబడిన స్టాండర్డ్ స్విచ్ గ్రూవ్‌లు స్థాన గుర్తింపు కోసం అయస్కాంత స్విచ్‌ల అనుకూలమైన సంస్థాపనను అనుమతిస్తాయి.

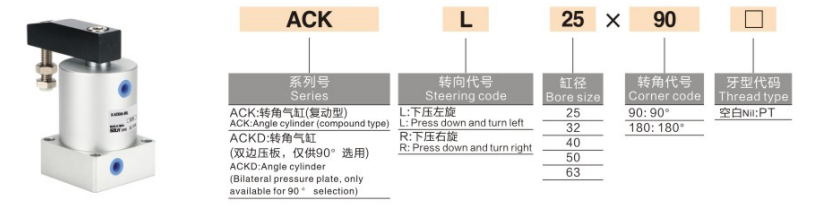

పూర్తి మోడల్ నామకరణ నియమాలు & ఆర్డర్ ఉదాహరణలు

1. సాధారణ నమూనా ఉదాహరణలు: ACKL25-90, ACKDR40-90

2. ప్రామాణిక ఆర్డర్ ఉదాహరణలు

• ఏక-వైపు ఎడమ భ్రమణం 90°: ACKL25-90 (φ25 బోర్, ఎడమ భ్రమణం, 90° ప్రామాణిక కోణం)

• ద్విపార్శ్వ కుడి భ్రమణం 90°: ACKDR32-90 (φ32 బోర్, ద్విపార్శ్వ ప్లేట్, కుడి భ్రమణం, 90° కోణం)

• పెద్ద బోర్ హెవీ-డ్యూటీ రకం: ACKL63-90 (φ63 గరిష్ట బోర్, ఎడమ భ్రమణం, భారీ లోడ్ బిగింపు కోసం 90° కోణం)

సాధారణ సాంకేతిక పారామితులు (20℃, 0.5MPa ప్రామాణిక స్థితి)

1. ప్రాథమిక లక్షణాలు

• ఆపరేషన్ మోడ్: డబుల్-యాక్టింగ్ సమ్మేళనం చలనం (భ్రమణం + క్రిందికి బిగించడం)

• పని ఒత్తిడి పరిధి: 0.15 ~ 1.0MPa; ప్రూఫ్ ప్రెజర్: 1.5MPa

• పరిసర ఉష్ణోగ్రత: -20℃~80℃

• పిస్టన్ ఆపరేటింగ్ స్పీడ్: 50~200mm/s

• భ్రమణ కోణం: 90° (ప్రామాణిక); 180° (ఐచ్ఛికం)

• ప్రామాణిక బిగింపు స్ట్రోక్: φ25=12mm; φ32=16mm; φ40=20mm; φ50=25mm; φ63=30మి.మీ

2. థియరిటికల్ క్లాంపింగ్ ఫోర్స్ (యూనిట్: N @0.5MPa)

3. ఉత్పత్తి బరువు (యూనిట్: kg @90° ప్రామాణిక రకం)

సాధారణ అప్లికేషన్ దృశ్యాలు

• మెషిన్ టూల్ & వెల్డింగ్ ఫిక్స్చర్స్: వర్క్‌పీస్ పొజిషనింగ్ బిగింపు, వెల్డింగ్ ఫిక్సింగ్ మరియు స్టాంపింగ్ స్టేషన్ యాంటీ షిఫ్టింగ్‌కు అనువైనది. ఇంటిగ్రేటెడ్ రొటేషన్ మరియు బిగింపు 2-ఇన్-1 చర్య యాంత్రిక నిర్మాణాన్ని సులభతరం చేస్తుంది మరియు ఇన్‌స్టాలేషన్ స్థలాన్ని ఆదా చేస్తుంది.

• ఎలక్ట్రానిక్ & ప్రెసిషన్ కాంపోనెంట్ ప్రాసెసింగ్: ప్యాలెట్ బిగింపు, జిగ్ ఫిక్సింగ్ మరియు మైక్రో-ప్రెసిషన్ పార్ట్ పొజిషనింగ్‌కు అనుకూలం. ఇది అధిక స్థాన ఖచ్చితత్వం మరియు తక్కువ ధూళి ఉత్పత్తిని కలిగి ఉంటుంది, ఖచ్చితమైన ఖచ్చితత్వం మరియు శుభ్రత అవసరాలను తీరుస్తుంది.

• ఆటోమేటెడ్ ట్రాన్స్ఫర్ మెకానిజం: రోటరీ టేబుల్ లిమిటింగ్, ఫ్లిప్పింగ్ మెకానిజం పొజిషనింగ్ మరియు షార్ట్-స్ట్రోక్ క్లాంపింగ్ స్టేషన్‌లు, స్థిరమైన, స్మూత్ మరియు రిపీటబుల్ కాంపౌండ్ మోషన్ పనితీరును అందించడం కోసం విస్తృతంగా వర్తించబడుతుంది.

• హెవీ-డ్యూటీ ఫిక్సింగ్ పని పరిస్థితులు: బలమైన బిగింపు శక్తి మరియు అద్భుతమైన యాంటీ-ఎక్సెంట్రిక్-లోడ్ సామర్థ్యంతో, ఇది భారీ వర్క్‌పీస్ బిగింపు, అచ్చు ఫిక్సింగ్ మరియు పెద్ద-లోడ్ ఖచ్చితత్వ స్థాన దృశ్యాలకు సంపూర్ణంగా వర్తిస్తుంది.

3-దశల త్వరిత ఎంపిక గైడ్

1. బోర్ సైజు ఎంపిక: అసలు బిగింపు లోడ్ ప్రకారం బోర్ పరిమాణాన్ని ఎంచుకోండి. సైద్ధాంతిక బిగింపు శక్తి ≥ వాస్తవ లోడ్ × 1.5 భద్రతా కారకాన్ని నిర్ధారించుకోండి; హెవీ డ్యూటీ పని పరిస్థితుల కోసం φ40 లేదా అంతకంటే పెద్ద బోర్‌కు ప్రాధాన్యత ఇవ్వండి.

2. స్ట్రోక్ ఎంపిక: ప్రామాణిక బిగింపు స్ట్రోక్ 12mm నుండి 30mm వరకు ఉంటుంది. ఆపరేషన్ సమయంలో యాంత్రిక జోక్యాన్ని నివారించడానికి వర్క్‌పీస్ ఎత్తు ప్రకారం 3~5mm స్ట్రోక్ మార్జిన్‌ను రిజర్వ్ చేయండి.

3. కాన్ఫిగరేషన్ ఎంపిక

￮ ప్రెజర్ ప్లేట్ రకం: ఇరుకైన వర్క్‌పీస్‌ల కోసం ACK సింగిల్-సైడ్ ప్లేట్‌ను ఎంచుకోండి; విస్తృత వర్క్‌పీస్‌ల కోసం ACKD ద్విపార్శ్వ ప్లేట్‌ను ఎంచుకోండి.

￮ భ్రమణ దిశ: వాస్తవ స్టేషన్ లేఅవుట్ మరియు మెకానికల్ జోక్యం పరిస్థితుల ప్రకారం L ఎడమ భ్రమణం లేదా R కుడి భ్రమణాన్ని ఎంచుకోండి.

ఒక వాక్య సారాంశం

     SOLH ACK శ్రేణి యాంగిల్ సిలిండర్ అధిక-ఖచ్చితమైన మూడు-గైడ్-గాడి నిర్మాణాన్ని స్వీకరించింది, 90°/180° భ్రమణానికి మరియు క్రిందికి బిగించే ఏకీకరణకు మద్దతు ఇస్తుంది. ఐచ్ఛిక సింగిల్/డబుల్-సైడెడ్ ప్రెజర్ ప్లేట్‌లు, ఫ్లెక్సిబుల్ లెఫ్ట్/రైట్ రొటేషన్ మరియు అద్భుతమైన హెవీ-లోడ్ యాంటీ-డిఫ్లెక్షన్ పనితీరుతో, ఇది వివిధ స్పేస్-కన్‌స్ట్రయిన్డ్ ఆటోమేటెడ్ ఫిక్చర్ స్టేషన్‌లకు అధిక-దృఢత్వం మరియు దీర్ఘ-జీవిత బిగింపు పరిష్కారం.
