CXSJ సిరీస్ కాంపాక్ట్ ట్విన్ సిలిండర్ | అల్ట్రా-స్లిమ్ డబుల్ పిస్టన్ డబుల్ రాడ్ సిలిండర్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

ఉత్పత్తి అవలోకనం & ప్రధాన నిర్మాణం

SOLH CXSJ సిరీస్ అనేది ప్రామాణిక CXS ట్విన్ సిలిండర్‌కి అప్‌గ్రేడ్ చేయబడిన అల్ట్రా-కాంపాక్ట్ వెర్షన్. డబుల్-పిస్టన్ మరియు డబుల్-గైడ్-రాడ్ ఇంటిగ్రేటెడ్ స్ట్రక్చర్‌ను స్వీకరించడం, ఇది అందిస్తుందిసింగిల్ సిలిండర్లతో పోలిస్తే డబుల్ థ్రస్ట్ మరియు ±0.1° యొక్క సున్నా భ్రమణ ఖచ్చితత్వాన్ని సాధిస్తుంది. సాంప్రదాయ CXS మోడల్‌ల కంటే తక్కువ పొడవు, ఇరుకైన వెడల్పు మరియు తక్కువ బరువుతో ఆప్టిమైజ్ చేయబడింది, CXSJ సిరీస్ మరింత సౌకర్యవంతమైన మౌంటును కలిగి ఉంది మరియు అల్ట్రా-పరిమిత ఆటోమేషన్ స్పేస్‌లలో పిక్-అండ్-ప్లేస్, మెటీరియల్ ట్రాన్స్‌ఫర్, ప్రిసిషన్ పొజిషనింగ్ మరియు లైట్-లోడ్ ప్రెస్సింగ్ అప్లికేషన్‌ల కోసం ప్రత్యేకంగా రూపొందించబడింది.

కోర్ స్ట్రక్చరల్ అడ్వాంటేజెస్

• డ్యూయల్ పిస్టన్ & డ్యూయల్ గైడ్ రాడ్ ఇంటిగ్రేషన్: ఐచ్ఛిక స్లయిడ్ బేరింగ్ (M) మరియు బాల్ బేరింగ్ (L) కాన్ఫిగరేషన్‌లు సార్వత్రిక మొత్తం కొలతలు, బ్యాలెన్సింగ్ మన్నిక, ఖచ్చితత్వం మరియు విభిన్న పని పరిస్థితుల కోసం ఖర్చు.

• రివర్సిబుల్ మాగ్నెటిక్ స్విచ్ బేస్: నిర్మాణాత్మక జోక్యం లేకుండా 4-దిశల సంస్థాపనకు మద్దతు ఇస్తుంది, సౌకర్యవంతమైన బహుళ-కోణ స్థాన గుర్తింపును మరియు సమరూప ఎడమ/కుడి మౌంటు అనుసరణను ప్రారంభిస్తుంది.

• ప్రామాణిక బఫర్ & మాగ్నెటిక్ డిజైన్: స్థిరమైన కుషనింగ్ కోసం ద్వంద్వ-ముగింపు రబ్బరు బఫర్‌లతో అమర్చబడి ఉంటుంది; అంతర్నిర్మిత మాగ్నెటిక్ రింగ్ (Z ప్రత్యయం) మాగ్నెటిక్ స్విచ్ ఇన్‌స్టాలేషన్ కోసం రిజర్వ్ చేయబడింది. ఎయిర్ బఫర్ (AZ) ఎంపిక లేదు, రబ్బర్ బఫర్ ప్రామాణిక షాక్ శోషణగా పనిచేస్తుంది.

• చిన్న బోర్ల కోసం డ్యూయల్ పోర్టింగ్ డిజైన్: φ6 మరియు φ10 బోర్ సైజులు డ్యూయల్ యాక్సియల్ మరియు సైడ్ పైపింగ్‌కు మద్దతు ఇస్తాయి, అల్ట్రా-కాంపాక్ట్ ఎక్విప్‌మెంట్ లేఅవుట్‌లలో పైప్‌లైన్ లేఅవుట్‌ను బాగా ఆప్టిమైజ్ చేస్తాయి.

కోర్ సబ్-సిరీస్ వర్గీకరణ (బేరింగ్ & రాడ్ రకం)

CXSJ సిరీస్ తక్కువ-స్పీడ్ హెవీ-లోడ్, హై-స్పీడ్ ప్రెసిషన్ మరియు డబుల్-అవుట్‌పుట్ వర్కింగ్ దృశ్యాలతో సరిపోలడానికి నాలుగు కోర్ మోడళ్లను కవర్ చేస్తుంది, కాంపాక్ట్ ఆటోమేషన్ డిమాండ్‌ల పూర్తి కవరేజీని సాధించింది.

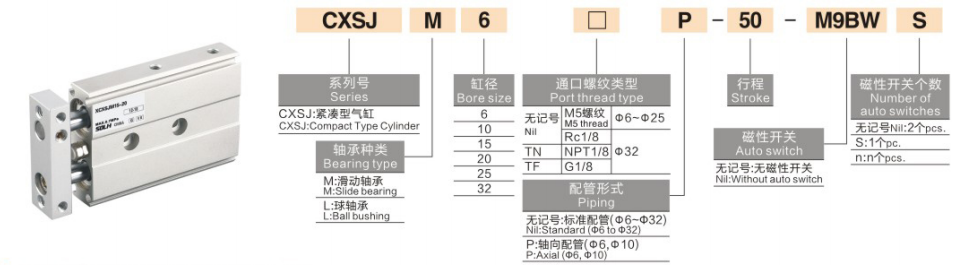

మోడల్ నామకరణ నియమాలను పూర్తి చేయండి

మోడల్ ఉదాహరణ: CXSJL20-50Z-M9B

1. నామకరణ కోడ్ నిర్వచనం

1. సిరీస్ కోడ్: CXSJ + బేరింగ్ & రాడ్ రకం (M / L / WM / WL)

2. బోర్ సైజు: 6 / 10 / 15 / 20 / 25 / 32 మిమీ (పూర్తి ప్రామాణిక బోర్ రేంజ్)

3. ప్రామాణిక స్ట్రోక్: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100 మిమీ (గరిష్ట స్ట్రోక్: 100 మిమీ)

4. బఫర్ & మాగ్నెటిక్ రింగ్ కాన్ఫిగరేషన్

￮ Z: ప్రామాణిక కాన్ఫిగరేషన్ (అంతర్నిర్మిత మాగ్నెటిక్ రింగ్ + డ్యూయల్-ఎండ్ రబ్బర్ బఫర్, మాగ్నెటిక్ స్విచ్ ఇన్‌స్టాలేషన్‌కు అనుకూలంగా ఉంటుంది)

￮ Z ప్రత్యయం లేదు: అయస్కాంతం కాని రకం (అయస్కాంత స్విచ్ అందుబాటులో లేదు)

￮ గమనిక: CXSJ సిరీస్ రబ్బర్ బఫర్‌కు మాత్రమే మద్దతు ఇస్తుంది, ఎయిర్ బఫర్ (AZ) ఎంపిక లేదు

5. అయస్కాంత స్విచ్: ఐచ్ఛిక D-M9B, D-A93, D-M9N; 4-దిశ రివర్సిబుల్ బేస్ అనుకూలతతో సైడ్ గ్రూవ్స్‌పై నేరుగా ఇన్‌స్టాల్ చేయబడింది

6. పరికరాన్ని లాక్ చేయి (ఐచ్ఛికం): R (రిట్రాక్ట్ లాక్), P (తాళాన్ని పొడిగించండి)

సాధారణ ప్రామాణిక సాంకేతిక పారామితులు

(ప్రామాణిక పరీక్ష పరిస్థితులు: 20℃ సాధారణ ఉష్ణోగ్రత, పొడి గాలి)

• ఆపరేషన్ మోడ్: డబుల్-యాక్టింగ్ డ్యూయల్-పిస్టన్ డ్రైవింగ్ (డబుల్ థ్రస్ట్ అవుట్‌పుట్)

• పని ఒత్తిడి పరిధి: 0.1~0.7MPa (φ6: కనిష్ట 0.15MPa; φ10~φ32: కనిష్ట 0.1MPa)

• ప్రూఫ్ ఒత్తిడి: 1.05MPa

• పరిసర ఉష్ణోగ్రత: -10℃~60℃ (మంచు రహిత వాతావరణం)

• ఆపరేటింగ్ స్పీడ్: 30~800mm/s (CXSJL హై-స్పీడ్ రకం 800mm/s వరకు; CXSJM 30~600mm/s)

• వ్యతిరేక భ్రమణ ఖచ్చితత్వం: ±0.1° (సున్నా టోర్షన్ ఖచ్చితత్వం, ప్రామాణిక CXS సిరీస్‌కు అనుగుణంగా)

• బఫర్ మోడ్: డ్యూయల్-ఎండ్ రబ్బర్ బఫర్ మాత్రమే (ఎయిర్ బఫర్ ఎంపిక లేదు)

• పైపింగ్ పోర్ట్ పరిమాణం

￮ φ6 / φ10: M5×0.8 (సపోర్ట్ యాక్సియల్ & సైడ్ డ్యూయల్ పైపింగ్)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (సైడ్ పైపింగ్ మాత్రమే)

• మౌంటు పద్ధతి: 3-వైపుల మౌంటు (దిగువ / ఎగువ / వైపు); రివర్సిబుల్ బేస్ సమరూప ఎడమ మరియు కుడి సంస్థాపనకు మద్దతు ఇస్తుంది

థియరిటికల్ థ్రస్ట్ & టెన్షన్ డేటా (@0.5MPa, యూనిట్: N)

డబుల్ పిస్టన్ నిర్మాణం అందిస్తుందిడబుల్ అవుట్పుట్ శక్తి అదే బోర్ పరిమాణం యొక్క సింగిల్-పిస్టన్ సిలిండర్లతో పోలిస్తే

CXSJ vs CXS కోర్ తేడా పోలిక

CXSJ అనేది CXS యొక్క అప్‌గ్రేడ్ చేసిన అల్ట్రా-కాంపాక్ట్ వెర్షన్, ఇది నారో-స్పేస్ ఆటోమేషన్ దృశ్యాల కోసం ప్రత్యేకంగా ఆప్టిమైజ్ చేయబడింది

త్వరిత ఎంపిక గైడ్

1. బేరింగ్ & రాడ్ రకం ఎంపిక: దుస్తులు-నిరోధక హెవీ-లోడ్ & మురికి వాతావరణం కోసం CXSJMని ఎంచుకోండి; హై-స్పీడ్ స్మూత్ & తరచుగా రెసిప్రొకేటింగ్ మోషన్ కోసం CXSJLని ఎంచుకోండి; డ్యూయల్-ఎండ్ రాడ్ అవుట్‌పుట్ మరియు ద్వైపాక్షిక సింక్రోనస్ ఆపరేషన్ కోసం CXSJWM/CXSJWLని స్వీకరించండి.

2. మోడల్ వెర్షన్ ఎంపిక: అల్ట్రా-కాంపాక్ట్ స్పేస్ మరియు యాక్సియల్ పైపింగ్ డిమాండ్‌ల కోసం CXSJని ఇష్టపడండి; ఎయిర్ బఫర్ లేదా హెవీ ఇంపాక్ట్ రెసిస్టెన్స్ అవసరమైతే ప్రామాణిక CXSని ఎంచుకోండి.

3. మాగ్నెటిక్ కాన్ఫిగరేషన్ ఎంపిక: అయస్కాంత స్విచ్‌లతో స్థాన గుర్తింపు కోసం Z ప్రత్యయం ఎంచుకోండి; అయస్కాంతం కాని మరియు అయస్కాంత-జోక్యం-సున్నితమైన దృశ్యాల కోసం Zని వదిలివేయండి.

4. బోర్ & స్ట్రోక్ ఎంపిక: అసలు లోడ్ మరియు థ్రస్ట్ డిమాండ్ ఆధారంగా బోర్ పరిమాణాన్ని నిర్ణయించండి; ప్రామాణిక స్ట్రోక్ పరిధి 5~100mm (గరిష్ట స్ట్రోక్ పరిమితి: 100mm).

ఒక వాక్య సారాంశం

     SOLH CXSJ సిరీస్ అల్ట్రా-కాంపాక్ట్ ట్విన్ సిలిండర్ డబుల్-పిస్టన్ డబుల్-రాడ్ హై థ్రస్ట్, ±0.1° జీరో రొటేషన్ ఖచ్చితత్వం, అల్ట్రా-స్లిమ్ ఆప్టిమైజ్డ్ సైజు మరియు 4-వే ఫ్లెక్సిబుల్ మౌంటింగ్, హై-ప్రెసిషన్ పిక్-అండ్-ట్రాకింగ్ పొజిషన్‌లో పిక్-అండ్-ట్రాకింగ్ పొజిషన్‌లో ఆప్టిమల్ న్యూమాటిక్ సొల్యూషన్. పరికరాలు.
