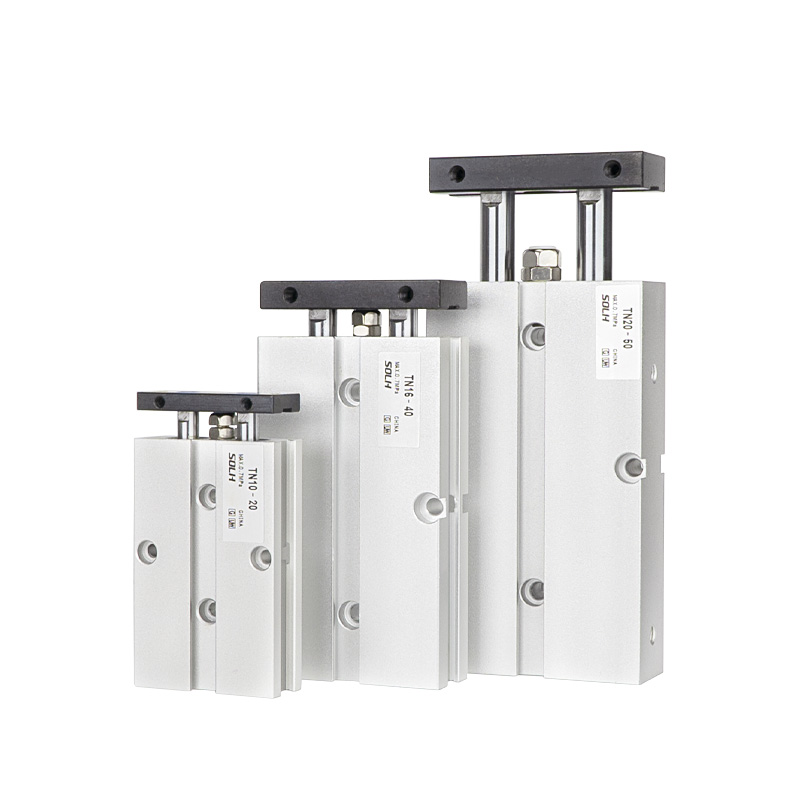

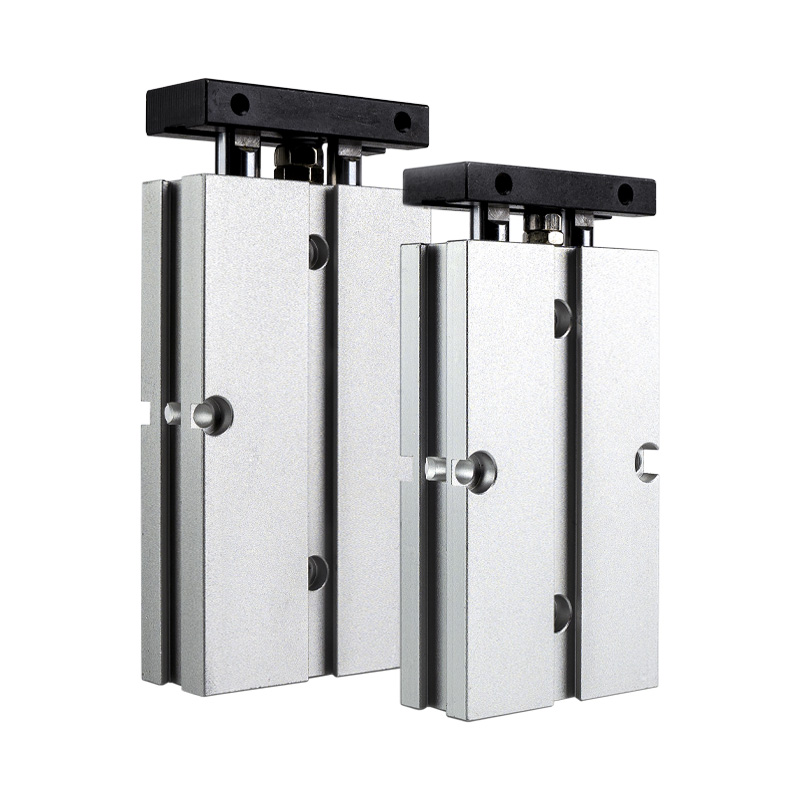

TN సిరీస్ డ్యూయల్ రాడ్ సిలిండర్

TN సిరీస్ ట్విన్ షాఫ్ట్ సిలిండర్ | కాంపాక్ట్ తక్కువ-ధర డబుల్ రాడ్ వాయు సిలిండర్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

ఉత్పత్తి అవలోకనం & ప్రధాన నిర్మాణం

     SOLH TN సిరీస్ అనేది ఖర్చుతో కూడుకున్న కాంపాక్ట్ ట్విన్ షాఫ్ట్ సిలిండర్, ఇది సింగిల్-పిస్టన్ డబుల్-రాడ్ స్ట్రక్చర్ మరియు స్లయిడ్ బేరింగ్ గైడెన్స్‌ను కలిగి ఉంటుంది. స్పేస్-సేవింగ్ ఇన్‌స్టాలేషన్ మరియు బహుముఖ మౌంటు కోసం రూపొందించబడింది, ఇది ప్రామాణిక అంతర్నిర్మిత మాగ్నెటిక్ రింగులు మరియు సర్దుబాటు చేయగల స్ట్రోక్ బఫర్‌తో వస్తుంది. ±0.2° యాంటీ-రొటేషన్ ఖచ్చితత్వం మరియు అద్భుతమైన యాంటీ-డిఫ్లెక్షన్ పనితీరుతో, TN సిలిండర్ లైట్-లోడ్ ఆటోమేషన్ దృష్టాంతాలలో విస్తృతంగా వర్తించబడుతుంది, ఇందులో ప్రెసిషన్ పొజిషనింగ్, వర్క్‌పీస్ ప్రెస్సింగ్, మెటీరియల్ బ్లాకింగ్ మరియు లీనియర్ ట్రాన్స్‌ఫర్ చేయడం, అత్యుత్తమ సార్వత్రికతను అందించడం మరియు ప్రామాణిక ఆటోమేటెడ్ స్టేషన్‌లకు ఖర్చు ప్రయోజనాలు ఉన్నాయి.

1.కోర్ స్ట్రక్చరల్ అడ్వాంటేజెస్

• స్థిరమైన ట్విన్ రాడ్ సింక్రోనస్ ఆపరేషన్: పొడిగించిన స్లైడింగ్ బుషింగ్‌తో సింగిల్-పిస్టన్ మరియు డబుల్ ప్యారలల్ హార్డ్ క్రోమ్ రాడ్ కాన్ఫిగరేషన్‌ను స్వీకరిస్తుంది. డ్యూయల్-రాడ్ సింక్రోనస్ స్ట్రక్చర్ టోర్షన్ మరియు స్వింగింగ్‌ను సమర్థవంతంగా నిరోధిస్తుంది, లైట్-లోడ్ గైడింగ్ టాస్క్‌ల కోసం ±0.2° రొటేషన్ టాలరెన్స్‌తో నమ్మదగిన యాంటీ-డిఫ్లెక్షన్ పనితీరును సాధిస్తుంది.

• సర్దుబాటు చేయగల బఫర్ & స్ట్రోక్ ఫైన్-ట్యూనింగ్: ఖచ్చితమైన స్ట్రోక్ ఫైన్-ట్యూనింగ్ మరియు సాఫ్ట్ బఫరింగ్ కోసం ఫ్రంట్ అడ్జస్టబుల్ రబ్బర్ యాంటీ-కొలిజన్ ప్యాడ్‌తో అమర్చబడి ఉంటుంది; స్థిరమైన రెసిప్రొకేటింగ్ మోషన్‌ని నిర్ధారిస్తూ, ఆపరేటింగ్ ఇంపాక్ట్ మరియు నాయిస్‌ని తగ్గించడానికి ఫిక్స్‌డ్ రియర్ బఫర్‌తో సరిపోలింది.

• స్పేస్-సేవింగ్ 3-సైడ్ మౌంటు: ఎంబెడెడ్ బాడీ డిజైన్ దిగువ, ఎగువ మరియు వైపు దిశల నుండి సౌకర్యవంతమైన ఇన్‌స్టాలేషన్‌కు మద్దతు ఇస్తుంది. రిజర్వు చేయబడిన సైడ్ గ్రూవ్‌లు అదనపు బ్రాకెట్‌లు లేకుండా డైరెక్ట్ అయస్కాంత స్విచ్ మౌంటును అనుమతిస్తాయి, పరికర స్థల వినియోగాన్ని పెంచుతాయి.

• ప్రామాణిక మాగ్నెటిక్ కాన్ఫిగరేషన్: అంతర్నిర్మిత మాగ్నెటిక్ రింగ్ (S ప్రత్యయం) అన్ని TN సిరీస్ మోడళ్లకు ప్రామాణికంగా అమర్చబడింది, ఇది అయస్కాంతేతర వెర్షన్ అందుబాటులో లేదు, సార్వత్రిక ఆటోమేటెడ్ అప్లికేషన్‌ల కోసం అనుకూలమైన స్ట్రోక్ పొజిషన్ డిటెక్షన్‌ను అనుమతిస్తుంది.

2. ప్రధాన ఉత్పత్తి భేదం (కీ ఎంపిక సూచన)

• TN vs TR సిరీస్: TN మరింత కాంపాక్ట్ పరిమాణం, తక్కువ ధర మరియు φ6 బోర్ ఎంపికతో ఎంటర్‌ప్రైజ్ ప్రమాణాన్ని అవలంబిస్తుంది; TR అధిక దృఢత్వం, భారీ-లోడ్ నిరోధకత మరియు φ6తో సహా పూర్తి బోర్ పరిమాణాలతో JIS పారిశ్రామిక ప్రమాణాన్ని అనుసరిస్తుంది.

• TN vs CXS / CXSJ సిరీస్: TN స్టాండర్డ్ సింగిల్ థ్రస్ట్ అవుట్‌పుట్‌తో సింగిల్-పిస్టన్ నిర్మాణాన్ని కలిగి ఉంది, మరింత సరసమైనది మరియు స్థలాన్ని ఆదా చేస్తుంది; CXS మరియు CXSJ డబుల్ థ్రస్ట్ అవుట్‌పుట్ మరియు ఉన్నతమైన హై-స్పీడ్ పనితీరుతో డ్యూయల్-పిస్టన్ డిజైన్‌ను అవలంబిస్తాయి, హెవీ-లోడ్ మరియు హై-ప్రెసిషన్ దృష్టాంతాలకు అనుకూలం.

కోర్ సబ్-సిరీస్ వర్గీకరణ (రాడ్ రకం)

TN సిరీస్ విభిన్న లైట్-లోడ్ ఆటోమేషన్ స్టేషన్‌ల కోసం సింగిల్-ఎండ్ ఆపరేషన్ మరియు ద్వైపాక్షిక త్రూ-టైప్ మోషన్ డిమాండ్‌లను తీర్చడానికి రెండు ప్రధాన స్రవంతి రాడ్ రకాలను కవర్ చేస్తుంది.

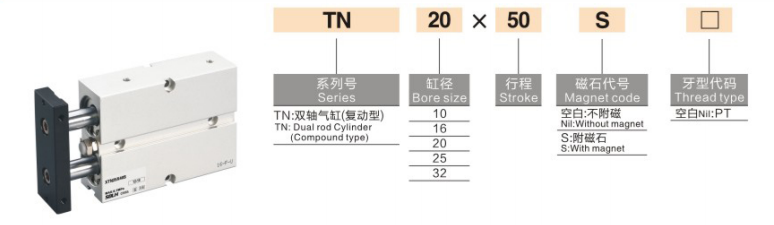

మోడల్ నామకరణ నియమాలను పూర్తి చేయండి

మోడల్ ఉదాహరణ: TN20×50S

1. నామకరణ కోడ్ నిర్వచనం

1. సిరీస్ కోడ్: TN (సింగిల్-ఎండ్ రాడ్) / TNW (రాడ్ ద్వారా డబుల్)

2. బోర్ సైజు: 10 / 16 / 20 / 25 / 32 మిమీ (φ6 బోర్ అందుబాటులో లేదు, టిఆర్ సిరీస్‌కి భిన్నంగా)

3. ప్రామాణిక స్ట్రోక్: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 మిమీ (గరిష్ట స్ట్రోక్: 200 మిమీ)

4. మాగ్నెటిక్ రింగ్ కాన్ఫిగరేషన్: S (ప్రామాణిక అంతర్నిర్మిత మాగ్నెటిక్ రింగ్, తప్పనిసరి కాన్ఫిగరేషన్, అయస్కాంతేతర వెర్షన్ లేదు)

5. థ్రెడ్ రకం: డిఫాల్ట్ PT (Rc) థ్రెడ్; ఐచ్ఛిక G థ్రెడ్ (ప్రత్యయం G) / NPT థ్రెడ్ (ప్రత్యయం T)

6. అయస్కాంత స్విచ్: ఐచ్ఛిక CS1-J, CS1-G, D-M9B మరియు ఇతర మోడల్‌లు, నేరుగా సైడ్ రిజర్వ్ చేయబడిన గ్రూవ్‌లలో ఇన్‌స్టాల్ చేయబడ్డాయి

సాధారణ ప్రామాణిక సాంకేతిక పారామితులు

(ప్రామాణిక పరీక్ష పరిస్థితులు: 20℃ సాధారణ ఉష్ణోగ్రత, పొడి గాలి)

• ఆపరేషన్ మోడ్: డబుల్-యాక్టింగ్ సింగిల్-పిస్టన్ డ్రైవింగ్

• పని ఒత్తిడి పరిధి: 0.15~1.0MPa

• ప్రూఫ్ ఒత్తిడి: 1.5MPa

• పరిసర ఉష్ణోగ్రత: -20℃~70℃ (మంచు రహిత వాతావరణం)

• ఆపరేటింగ్ స్పీడ్: 30~500mm/s

• వ్యతిరేక భ్రమణ ఖచ్చితత్వం: ±0.2° (స్థిరమైన కాంతి-లోడ్ మార్గదర్శక ఖచ్చితత్వం)

• బఫర్ మోడ్: ఫ్రంట్ అడ్జస్టబుల్ రబ్బర్ యాంటీ కొలిజన్ ప్యాడ్ + రియర్ ఫిక్స్‌డ్ రబ్బర్ బఫర్ (ఎయిర్ బఫర్ ఆప్షన్ లేదు)

• పైపింగ్ పోర్ట్ పరిమాణం

￮ φ10: M5×0.8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• మౌంటు పద్ధతి: ఎంబెడెడ్ బాడీ ఇన్‌స్టాలేషన్ + 3-వైపుల మౌంటు (దిగువ / ఎగువ / వైపు), అల్ట్రా-స్పేస్-సేవింగ్ డిజైన్

థియరిటికల్ థ్రస్ట్ & టెన్షన్ డేటా (@0.5MPa, యూనిట్: N)

ప్రామాణిక సింగిల్ థ్రస్ట్ అవుట్‌పుట్‌తో సింగిల్-పిస్టన్ నిర్మాణం, సాంప్రదాయిక కాంతి-లోడ్ దృశ్యాలకు ఖర్చుతో కూడుకున్నది

త్వరిత ఎంపిక గైడ్

1. బడ్జెట్ & స్పేస్ ఎంపిక: అల్ట్రా-కాంపాక్ట్ స్పేస్ మరియు తక్కువ-ధర లైట్-లోడ్ డిమాండ్ల కోసం TN సిరీస్‌ని ఎంచుకోండి; JIS స్టాండర్డ్, హెవీ-లోడ్ ఆపరేషన్ మరియు φ6 బోర్ అవసరాల కోసం TR సిరీస్‌ని ఎంచుకోండి.

2. థ్రస్ట్ & పనితీరు ఎంపిక: డబుల్ థ్రస్ట్ అవుట్‌పుట్ మరియు హై-స్పీడ్ పిక్-అండ్-ప్లేస్ దృశ్యాల కోసం CXS/CXSJ డ్యూయల్-పిస్టన్ సిలిండర్‌లను అడాప్ట్ చేయండి; స్టాండర్డ్ సింగిల్ థ్రస్ట్ పని అవసరాలకు అనుగుణంగా ఉంటే TN/TR సింగిల్-పిస్టన్ సిలిండర్‌లను ఎంచుకోండి.

3. రాడ్ రకం ఎంపిక: సాంప్రదాయ సింగిల్-డైరెక్షన్ ఆపరేషన్ కోసం ప్రామాణిక TN సింగిల్-ఎండ్ రాడ్‌ని ఎంచుకోండి; ద్వైపాక్షిక మౌంటు మరియు ద్వి దిశాత్మక సమకాలిక చలనం కోసం TNW డబుల్ త్రూ రాడ్‌ని ఎంచుకోండి.

4. మాగ్నెటిక్ కాన్ఫిగరేషన్ గమనిక: అన్ని TN సిరీస్ సిలిండర్‌లు S మాగ్నెటిక్ రింగ్‌ని ప్రామాణికంగా (తప్పనిసరి కాన్ఫిగరేషన్) కలిగి ఉంటాయి, అదనపు ఎంపిక అవసరం లేదు.
