బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

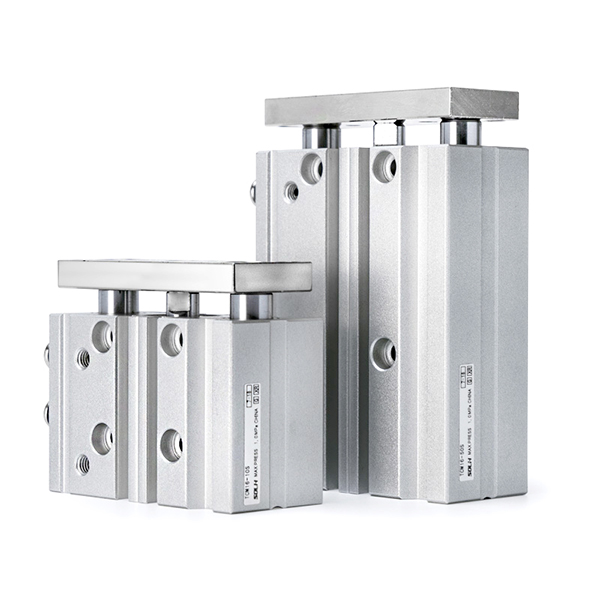

SOLH TC సిరీస్ అనేది ఒక సమీకృత డ్యూయల్ గైడ్ రాడ్ + సెంట్రల్ పిస్టన్ రాడ్ నిర్మాణాన్ని స్వీకరించే అధిక-పనితీరు గల ట్రయాక్సియల్ గైడ్ రాడ్ సిలిండర్. అల్ట్రా-హై రిజిడిటీ, అద్భుతమైన యాంటీ-టార్షన్ కెపాబిలిటీ, బలమైన పార్శ్వ లోడ్ నిరోధకత మరియు ఖచ్చితమైన పొజిషనింగ్ ఖచ్చితత్వంతో ఫీచర్ చేయబడిన ఈ సిరీస్ రెండు కోర్ మోడల్లతో సహా φ6mm నుండి φ100mm వరకు పూర్తి బోర్ పరిధిని కవర్ చేస్తుంది: TCL ప్రెసిషన్ బాల్ బేరింగ్ రకం మరియు TCM హెవీ-డ్యూటీ స్లయిడ్ బేరింగ్ రకం. ఇది కాంపాక్ట్ పుషింగ్, లిఫ్టింగ్, స్టాపింగ్ మరియు ఖచ్చితమైన అనువాద స్టేషన్ల కోసం విస్తృతంగా ఉపయోగించబడుతుంది, ఇది ప్రామాణిక ఆటోమేషన్ దృశ్యాలలో SMC MGP సిరీస్కి సరైన డ్రాప్-ఇన్ రీప్లేస్మెంట్గా ఉపయోగపడుతుంది.
• అల్ట్రా-హై రిజిడిటీ ట్రైయాక్సియల్ స్ట్రక్చర్: రెండు అధిక-బలం కలిగిన ఉక్కు గైడ్ రాడ్లు మరియు ఒక సెంట్రల్ పిస్టన్ రాడ్తో అమర్చబడి, ఇంటిగ్రేటెడ్ ట్రయాక్సియల్ స్ట్రక్చర్ సాధారణ సిలిండర్ల యొక్క టోర్షన్ రెసిస్టెన్స్ మరియు పార్శ్వ లోడ్ సామర్థ్యాన్ని రెండింతలు కంటే ఎక్కువ అందిస్తుంది. ఇది వంగడం మరియు ఆఫ్సెట్ను సమర్థవంతంగా నిరోధిస్తుంది, అసాధారణమైన లోడ్ మరియు విలోమ ప్రభావంతో అత్యుత్తమ స్థిరత్వంతో పని పరిస్థితులకు అనుగుణంగా ఉంటుంది.
• పూర్తి దృశ్యాల కోసం డ్యూయల్ బేరింగ్ కాన్ఫిగరేషన్లు
￮ TCL (బాల్ బేరింగ్): అల్ట్రా-తక్కువ ఘర్షణ, అల్ట్రా-స్మూత్ స్ట్రోక్ మరియు స్థిరమైన హై-ఫ్రీక్వెన్సీ ఆపరేషన్, ఖచ్చితమైన జాకింగ్, హై-స్పీడ్ సైక్లింగ్ మరియు తక్కువ-ఘర్షణ మోషన్ అవసరాలకు అనువైనది.
￮ TCM (స్లయిడ్ బేరింగ్): బ్రాస్ అల్లాయ్ స్లైడింగ్ బుషింగ్ను స్వీకరించడం, ఇది అద్భుతమైన దుస్తులు నిరోధకత, ప్రభావ నిరోధకత మరియు పార్శ్వ భారాన్ని తట్టుకునే లక్షణాలను కలిగి ఉంటుంది, భారీ-లోడ్, దుమ్ము మరియు బ్రేకింగ్ పని పరిస్థితులకు ఖచ్చితంగా సరిపోతుంది.
• ఇంటిగ్రేటెడ్ థిన్ & కాంపాక్ట్ డిజైన్: డ్రైవింగ్ యూనిట్ మరియు గైడింగ్ యూనిట్ మొత్తం ఇన్స్టాలేషన్ స్థలాన్ని కనిష్టీకరించడానికి అత్యంత సమగ్రంగా ఉంటాయి. ఎగువ మరియు పక్క ఉపరితలాలపై డ్యూయల్ ఎయిర్ ఇన్లెట్లు ఫ్లెక్సిబుల్ పైపింగ్ లేఅవుట్కు మద్దతునిస్తాయి, వివిధ ఆన్-సైట్ పైప్లైన్ దిశలు మరియు కాంపాక్ట్ పరికరాల నిర్మాణాలకు అనుగుణంగా ఉంటాయి.
• హై-ప్రెసిషన్ రిపీట్ పొజిషనింగ్: అల్ట్రా-హై రిపీట్ పొజిషనింగ్ ఖచ్చితత్వాన్ని నిర్ధారించడానికి ప్రెసిషన్ పొజిషనింగ్ హోల్స్ బేస్, రియర్ ఎండ్ ఫేస్ మరియు ఫిక్సింగ్ ప్లేట్పై రిజర్వ్ చేయబడ్డాయి. నాలుగు-వైపుల మాగ్నెటిక్ స్విచ్ గ్రూవ్లు మల్టీ-డైరెక్షనల్ స్విచ్ ఇన్స్టాలేషన్కు మద్దతు ఇస్తుంది, సౌకర్యవంతమైన మరియు సమగ్ర స్ట్రోక్ పొజిషన్ డిటెక్షన్ను గ్రహించడం.
• ప్రామాణిక ప్రీమియం కాన్ఫిగరేషన్: అంతర్నిర్మిత మాగ్నెటిక్ రింగ్ (ప్రామాణిక S మాగ్నెట్), డ్యూయల్-ఎండ్ రబ్బర్ బఫర్లు మరియు ఆయిల్-ఫ్రీ మెయింటెనెన్స్-ఫ్రీ డిజైన్, క్లీన్ వర్క్షాప్ ఆపరేషన్ ప్రమాణాలకు అనుగుణంగా. 5mm నుండి 500mm వరకు ప్రామాణిక స్ట్రోక్తో డబుల్-యాక్టింగ్ డిజైన్ దాదాపు అన్ని సాంప్రదాయ ఆటోమేషన్ డ్రైవింగ్ స్ట్రోక్లను కవర్ చేస్తుంది.

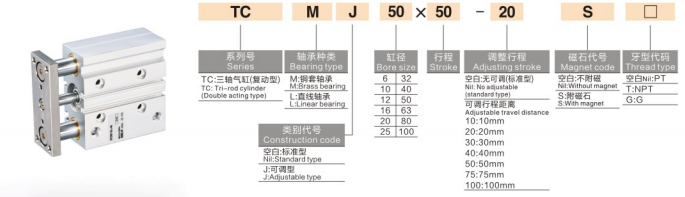

మోడల్ ఉదాహరణలు: TCM20-50S | TCL16-30J-20S-టి
|
కోడ్ విభాగం |
స్పెసిఫికేషన్ అర్థం |
|
TC |
సిరీస్ కోడ్: డబుల్-యాక్టింగ్ ట్రైయాక్సియల్ గైడ్ రాడ్ సిలిండర్ |
|
M / L |
బేరింగ్ రకం: M=TCM బ్రాస్ స్లయిడ్ బేరింగ్; L=TCL ప్రెసిషన్ బాల్ బేరింగ్ |
|
J |
సర్దుబాటు చేయగల స్ట్రోక్ రకం (గుర్తు లేదు = ప్రామాణిక స్థిర స్ట్రోక్ రకం) |
|
6~100 |
బోర్ పరిమాణం (మిమీ): φ6/10/12/16/20/25/32/40/50/63/80/100 |
|
5~500 |
ప్రామాణిక స్ట్రోక్ (మిమీ): 5/10/20/30/40/50/75/100~500 |
|
0~50 (J-రకం) |
సర్దుబాటు చేయగల స్ట్రోక్ పరిధి (J-రకం కోసం ప్రత్యేకమైనది, గరిష్టంగా 50mm సర్దుబాటు) |
|
S |
అయస్కాంతం అమర్చారు (అంతర్నిర్మిత మాగ్నెటిక్ రింగ్, ప్రామాణిక కాన్ఫిగరేషన్) |
|
-టి |
అధిక-ఉష్ణోగ్రత నిరోధక ఎంపిక: పని ఉష్ణోగ్రత -20℃~120℃ |
ప్రామాణిక ఆర్డర్ సూచన ఉదాహరణలు
• TCM25-75S: 25mm బోర్, 75mm స్ట్రోక్, అంతర్నిర్మిత మాగ్నెట్తో స్లయిడ్ బేరింగ్ రకం
• TCL20-50J-20S: 20mm బోర్, 50mm స్టాండర్డ్ స్ట్రోక్, 20mm సర్దుబాటు స్ట్రోక్, అయస్కాంతంతో బాల్ బేరింగ్ ఖచ్చితత్వం రకం
• TCM32-100S-T: 32mm బోర్, 100mm స్ట్రోక్, అధిక-ఉష్ణోగ్రత నిరోధకతతో స్లయిడ్ బేరింగ్ రకం
(ప్రామాణిక పరీక్ష పరిస్థితులు: 20℃ సాధారణ ఉష్ణోగ్రత, 0.5MPa రేట్ ఒత్తిడి)
1. సాధారణ పనితీరు పారామితులు
• ఆపరేషన్ మోడ్: డబుల్-యాక్టింగ్ రెసిప్రొకేటింగ్ మోషన్
• పని ఒత్తిడి పరిధి: 0.1 ~ 1.0MPa; ప్రూఫ్ ప్రెజర్: 1.5MPa
• పరిసర ఉష్ణోగ్రత: -20℃~70℃ (మంచు రహిత సంప్రదాయ వాతావరణం); -20℃~120℃ (-T అధిక-ఉష్ణోగ్రత వెర్షన్)
• పిస్టన్ ఆపరేటింగ్ స్పీడ్: 50~500mm/s (φ6~63 చిన్న & మధ్యస్థ బోర్); 50~400mm/s (φ80/100 పెద్ద బోర్)
• బఫర్ మోడ్: ప్రామాణిక ద్వంద్వ-ముగింపు రబ్బరు బఫర్; అధిక-ప్రభావ దృశ్యాల కోసం ఐచ్ఛిక ఎయిర్ కుషన్ బఫర్
• లూబ్రికేషన్ మోడ్: చమురు రహిత నిర్వహణ-రహిత ఆపరేషన్, శుభ్రమైన పారిశ్రామిక వాతావరణాలకు అనుకూలం
2. థియరిటికల్ థ్రస్ట్ డేటా (@0.5MPa, యూనిట్: N)
|
బోర్ పరిమాణం (మిమీ) |
థియరిటికల్ థ్రస్ట్ (N) |
|
6 |
14 |
|
10 |
39 |
|
12 |
57 |
|
16 |
101 |
|
20 |
157 |
|
25 |
245 |
|
32 |
402 |
|
40 |
628 |
|
50 |
981 |
|
63 |
1559 |
|
80 |
2513 |
|
100 |
3927 |
3. ఉత్పత్తి బరువు డేటా (50mm స్ట్రోక్, యూనిట్: kg)
|
బోర్ పరిమాణం (మిమీ) |
TCM బరువు (కిలోలు) |
TCL బరువు (కిలోలు) |
|
6 |
0.08 |
0.09 |
|
10 |
0.15 |
0.16 |
|
12 |
0.20 |
0.21 |
|
16 |
0.30 |
0.32 |
|
20 |
0.45 |
0.47 |
|
25 |
0.70 |
0.72 |
|
32 |
1.10 |
1.15 |
|
40 |
1.70 |
1.75 |
|
50 |
2.60 |
2.65 |
|
63 |
3.90 |
4.00 |
|
80 |
6.60 |
6.70 |
|
100 |
10.30 |
10.50 |
|
పోలిక అంశం |
TCL (బాల్ బేరింగ్) |
TCM (స్లయిడ్ బేరింగ్) |
|
బేరింగ్ రకం |
హై-ప్రెసిషన్ లీనియర్ బాల్ బేరింగ్ |
ఇత్తడి మిశ్రమం స్లైడింగ్ బేరింగ్ |
|
లాటరల్ లోడ్ కెపాసిటీ |
మధ్యస్థం (మృదువైన కదలికకు ప్రాధాన్యతనిస్తుంది) |
బలమైన (ప్రభావ నిరోధకతకు ప్రాధాన్యతనిస్తుంది) |
|
చలన లక్షణాలు |
అల్ట్రా-తక్కువ ఘర్షణ, మృదువైన స్ట్రోక్, స్థిరమైన హై-ఫ్రీక్వెన్సీ సైక్లింగ్ |
అద్భుతమైన దుస్తులు నిరోధకత, స్థిరమైన ఆపరేషన్, బలమైన రేడియల్ లోడ్ టాలరెన్స్ |
|
వర్తించే దృశ్యాలు |
ప్రెసిషన్ జాకింగ్, హై-స్పీడ్ రెసిప్రొకేటింగ్ మోషన్, తక్కువ-ఘర్షణ అవసరమైన స్టేషన్లు |
భారీ లోడ్, మురికి వాతావరణం, బ్రేకింగ్ మరియు విలోమ ప్రభావం పని పరిస్థితులు |
|
ఖర్చు స్థాయి |
ప్రీమియం |
ఆర్థికపరమైన |
1. ఫ్లెక్సిబుల్ మల్టీ-మౌంట్ డిజైన్
• డైరెక్ట్ బాడీ మౌంటు: అదనపు బ్రాకెట్లు అవసరం లేకుండా నేరుగా ఫిక్సింగ్ కోసం దిగువ, వైపు మరియు ముగింపు ముఖాలపై రిజర్వు చేయబడిన స్క్రూ రంధ్రాలు, ఆన్-సైట్ ఇన్స్టాలేషన్ కోసం వేగవంతమైన అసెంబ్లీ మరియు విడదీయడాన్ని ప్రారంభిస్తాయి.
• ఐచ్ఛిక సహాయక ఉపకరణాలు: ఫ్లాంజ్ (F) మరియు ఫుట్ బ్రాకెట్ (L) మౌంటు యాక్సెసరీలు అందుబాటులో ఉన్నాయి, విభిన్న పరికరాల నిర్మాణ డిజైన్లకు అనుగుణంగా ఫ్లెక్సిబుల్ క్షితిజ సమాంతర మరియు నిలువు లేఅవుట్కు మద్దతు ఇస్తుంది.
2. కోర్ ఇండస్ట్రియల్ అప్లికేషన్స్
• కన్వేయర్ లైన్ ఆటోమేషన్: వర్క్పీస్ స్టాపింగ్, మెటీరియల్ ట్రైనింగ్ మరియు ప్యాలెట్ పొజిషనింగ్; బలమైన ఇంపాక్ట్ రెసిస్టెన్స్ మరియు యాంటీ-ఆఫ్సెట్ పనితీరు స్థిరంగా తెలియజేసేందుకు మరియు పరిమితం చేసే ఆపరేషన్ని నిర్ధారిస్తుంది.
• 3C ఎలక్ట్రానిక్ ప్రెసిషన్ ప్రాసెసింగ్: PCB హ్యాండ్లింగ్, టెర్మినల్ క్రింపింగ్ పొజిషనింగ్ మరియు లైట్ వర్క్పీస్ అనువాదం; అధిక యాంటీ-రొటేషన్ ఖచ్చితత్వం సున్నా-విక్షేపం ఖచ్చితత్వ అసెంబ్లీ మరియు ప్రాసెసింగ్కు హామీ ఇస్తుంది.
• ప్యాకేజింగ్ మెషినరీ: మెటీరియల్ బాఫిల్ డ్రైవింగ్, సైలో గేట్ స్విచింగ్ మరియు షార్ట్-డిస్టెన్స్ మెటీరియల్ నెట్టడం; కాంపాక్ట్ బాడీ అత్యంత సమగ్రమైన ప్యాకేజింగ్ పరికరాల లేఅవుట్కు ఖచ్చితంగా వర్తిస్తుంది.
• సాధారణ పారిశ్రామిక ఆటోమేషన్: గాలము ట్రైనింగ్, పార్ట్ ఎజెక్షన్ మరియు అసాధారణ లోడ్ డ్రైవింగ్; సాంప్రదాయ స్ప్లిట్ సిలిండర్ + గైడ్ రాడ్ కాంబినేషన్లను భర్తీ చేయడానికి, పరికరాల నిర్మాణాన్ని సులభతరం చేయడానికి మరియు ఖర్చులను తగ్గించడానికి సిలిండర్ మరియు గైడ్ ఫంక్షన్లను ఏకీకృతం చేస్తుంది.
|
పోలిక అంశం |
SOLH TC సిరీస్ |
SMC MGP సిరీస్ |
|
బోర్ కవరేజ్ రేంజ్ |
φ6~100mm (పూర్తి సూక్ష్మ & ప్రామాణిక పరిధి) |
φ12~100mm (ప్రామాణిక బోర్ మాత్రమే) |
|
బేరింగ్ కాన్ఫిగరేషన్ |
TCL బాల్ బేరింగ్ / TCM స్లయిడ్ బేరింగ్ |
MGPL బాల్ బేరింగ్ / MGPM స్లయిడ్ బేరింగ్ |
|
నాన్-రొటేషన్ ఖచ్చితత్వం |
±0.05°~±0.10° |
±0.08°~±0.15° |
|
లాటరల్ లోడ్ కెపాసిటీ |
బలమైన (సాధారణ సిలిండర్ల కంటే 2 రెట్లు ఎక్కువ) |
మధ్యస్థం |
|
ఖర్చు పనితీరు |
అధిక ధర పనితీరు |
మార్కెట్ ధర ఎక్కువ |
|
భర్తీ అనుకూలత |
100% డైరెక్ట్ డ్రాప్-ఇన్ రీప్లేస్మెంట్ |
ప్రామాణిక బెంచ్మార్క్ మోడల్ |
1. బోర్ సైజు ఎంపిక: వాస్తవ పని లోడ్ ప్రకారం అవసరమైన థ్రస్ట్ను లెక్కించండి; థియరిటికల్ థ్రస్ట్ ≥ వాస్తవ లోడ్ × 1.5తో బోర్ పరిమాణాన్ని ఎంచుకోండి, ఓవర్లోడ్ ఆపరేషన్ను నివారించడానికి 50% భద్రతా మార్జిన్ను రిజర్వ్ చేయండి.
2. బేరింగ్ రకం ఎంపిక: ఖచ్చితమైన స్థానాలు మరియు అధిక-ఫ్రీక్వెన్సీ మృదువైన సైక్లింగ్ దృశ్యాల కోసం TCL బాల్ బేరింగ్ను ఎంచుకోండి; భారీ-లోడ్, మురికి మరియు అధిక-ప్రభావ పని పరిస్థితుల కోసం TCM స్లయిడ్ బేరింగ్ను ఎంచుకోండి.
3. ఫంక్షనల్ కాన్ఫిగరేషన్ ఎంపిక
￮ స్ట్రోక్ ఫైన్ సర్దుబాటు డిమాండ్: J-రకం సర్దుబాటు స్ట్రోక్ను ఎంచుకోండి (0~50mm సర్దుబాటు పరిధి)
￮ స్థాన గుర్తింపు డిమాండ్: S మాగ్నెట్ కాన్ఫిగరేషన్ + బహుళ-దిశాత్మక మాగ్నెటిక్ స్విచ్లను ఎంచుకోండి (నాలుగు వైపులా ఇన్స్టాల్ చేయదగినది)
￮ అధిక-ఉష్ణోగ్రత పని వాతావరణం: -T అధిక-ఉష్ణోగ్రత నిరోధక ఎంపికను ఎంచుకోండి (-20℃~120℃)
SOLH TC సిరీస్ ట్రైయాక్సియల్ గైడ్ రాడ్ సిలిండర్ అధిక దృఢత్వం, సూపర్ లాటరల్ లోడ్ రెసిస్టెన్స్ మరియు హై-ప్రెసిషన్ యాంటీ-రొటేషన్ పనితీరు, డ్యూయల్ బేరింగ్ ఆప్షన్లు మరియు అడ్జస్టబుల్ స్ట్రోక్ & హై-టెంపరేచర్ ఐచ్ఛిక ఫంక్షన్లతో అనుసంధానం చేస్తుంది, SMCene MGP డ్రైవింగ్ పూర్తి స్థాయి డ్రైవింగ్ మరియు ఆటోమేటిక్ డ్రైవింగ్ కోసం డైరెక్ట్ రీప్లేస్మెంట్ కోసం అత్యంత ఖర్చుతో కూడుకున్నది.
