బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH
SOLH MK సిరీస్ అనేది 90° రొటేషన్ మరియు లీనియర్ క్లాంపింగ్ మోషన్ను అనుసంధానించే ప్రామాణిక 2-ఇన్-1 రోటరీ క్లాంప్ సిలిండర్. ఇది 5mm నుండి 50mm వరకు ప్రామాణిక బిగింపు స్ట్రోక్లతో φ12mm నుండి φ63mm వరకు బోర్ పరిమాణాలను కవర్ చేస్తుంది. అల్ట్రా-కాంపాక్ట్ ఇన్స్టాలేషన్, 3 సార్లు అప్గ్రేడ్ చేయబడిన అనుమతించదగిన జడత్వ టార్క్, 4-సైడ్ మాగ్నెటిక్ స్విచ్ మౌంటు మరియు ఐచ్ఛిక ఎడమ/కుడి రొటేషన్ని కలిగి ఉంటుంది, ఈ సిలిండర్ వర్క్పీస్ పొజిషనింగ్, క్లాంపింగ్ మరియు ఫిక్సింగ్ కోసం స్పేస్-నియంత్రిత ఆటోమేటెడ్ స్టేషన్లకు అనువైనది, ఇది ప్రామాణిక ఆటోమేటిక్ సిస్టమ్లకు కోర్ న్యూమాటిక్ కాంపోనెంట్గా పనిచేస్తుంది.
1. కాంపౌండ్ రొటేషన్ & బిగింపు మోషన్
• వర్కింగ్ సీక్వెన్స్: ఉపసంహరించుకోండి → 90° ఎడమ/కుడి భ్రమణం → బిగింపు కోసం పొడిగించండి; రివర్స్ సీక్వెన్స్: బిగింపును విడుదల చేయడానికి ఉపసంహరించుకోండి → రివర్స్ 90° రొటేషన్ → రీసెట్ కోసం పొడిగించండి.
• హై-ప్రెసిషన్ పొజిషనింగ్: ±5° టాలరెన్స్తో స్థిరమైన 90° భ్రమణ కోణం, అద్భుతమైన యాంటీ-రొటేషన్ పనితీరును మరియు నమ్మకమైన పునరావృత స్థాన ఖచ్చితత్వాన్ని అందిస్తుంది.
2. హై లోడ్ కెపాసిటీ అప్గ్రేడ్ చేయబడింది
• 3X అధిక జడత్వం టార్క్: కొత్త అప్గ్రేడ్ చేసిన MK సిరీస్ అనుమతించదగిన జడత్వ టార్క్ని మూడు రెట్లు పెంచింది, సాంప్రదాయ MK2 సిరీస్ యొక్క హెవీ-లోడ్ పనితీరుతో సరిపోలుతుంది, హై-స్పీడ్ ఆపరేషన్ మరియు లార్జ్-ఇనర్షియా వర్క్పీస్ క్లాంపింగ్ దృశ్యాలకు ఖచ్చితంగా అనుగుణంగా ఉంటుంది.
• శక్తివంతమైన బిగింపు శక్తి: గరిష్ట φ63 బోర్ మోడల్ 0.5MPa వద్ద 12.4kN వరకు బలమైన బిగింపు శక్తిని అందిస్తుంది, హెవీ-డ్యూటీ అప్లికేషన్లకు స్థిరమైన మరియు దృఢమైన బిగింపును నిర్ధారిస్తుంది.
3. కాంపాక్ట్ బాడీ & ఫ్లెక్సిబుల్ మల్టీ-డైరెక్షనల్ ఇన్స్టాలేషన్
• స్లిమ్ & షార్ట్టెడ్ స్ట్రక్చర్: సాంప్రదాయ MK2 సిలిండర్ల కంటే మొత్తం పొడవు 3~10 మిమీ తక్కువగా ఉండే అల్ట్రా-సన్నని బాడీ డిజైన్, ఇరుకైన మరియు కాంపాక్ట్ పరికరాల లేఅవుట్ల కోసం స్థల వినియోగాన్ని బాగా మెరుగుపరుస్తుంది.
• మల్టీ-సైడ్ స్విచ్ మౌంటు: 4-వైపు మాగ్నెటిక్ స్విచ్ ఇన్స్టాలేషన్కు మద్దతు ఇస్తుంది (2-వైపు మాత్రమే φ20/φ25). ఎంబెడెడ్ స్విచ్ డిజైన్ బాహ్య బహిర్గతం మరియు జోక్యాన్ని నివారిస్తుంది, సౌకర్యవంతమైన మరియు చక్కనైన సర్క్యూట్ లేఅవుట్ను అనుమతిస్తుంది.
• యూనివర్సల్ మౌంటు పద్ధతి: త్రూ హోల్స్ మరియు డబుల్-ఎండ్ థ్రెడ్ హోల్స్తో అమర్చబడి, వివిధ అసెంబ్లీ అవసరాలను తీర్చడానికి డైరెక్ట్ ఫిక్స్డ్ మౌంటు మరియు ఫ్లేంజ్ మౌంటుకి అనుకూలంగా ఉంటుంది.
4. విశ్వసనీయ & మన్నికైన పనితీరు
• స్థిరమైన బఫరింగ్: ద్వైపాక్షిక రబ్బరు బఫర్లతో డబుల్-యాక్టింగ్ స్ట్రక్చర్ దీర్ఘకాలిక స్థిరమైన చక్రీయ ఆపరేషన్ కోసం ఆపరేటింగ్ ఇంపాక్ట్, వైబ్రేషన్ మరియు నడుస్తున్న శబ్దాన్ని సమర్థవంతంగా తగ్గిస్తుంది.
• చమురు రహిత ఆపరేషన్: ప్రొఫెషనల్ ఆయిల్-ఫ్రీ లూబ్రికేషన్ డిజైన్ను స్వీకరిస్తుంది, దుమ్ము రహిత మరియు శుభ్రమైన పని వాతావరణాలకు అనుకూలం.
• ప్రామాణిక మాగ్నెటిక్ కాన్ఫిగరేషన్: మాగ్నెటిక్ స్విచ్ల కోసం రిజర్వు చేయబడిన మౌంటు గ్రూవ్లతో కూడిన అంతర్నిర్మిత మాగ్నెటిక్ రింగ్, స్ట్రోక్ పొజిషన్ డిటెక్షన్ కోసం సౌకర్యవంతంగా ఉంటుంది.

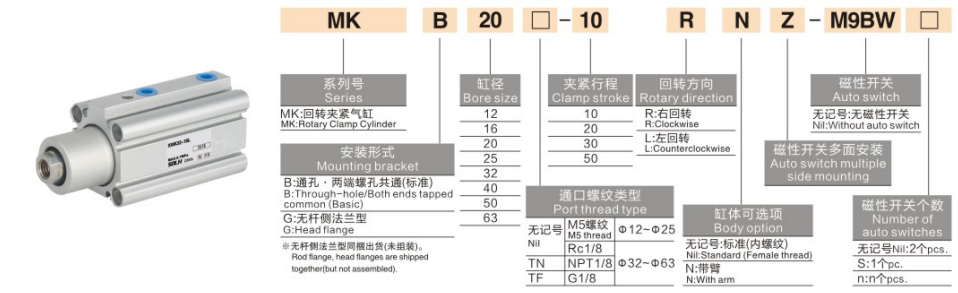

1.విలక్షణ నమూనా ఉదాహరణలు: MKB20-10RZ, MKB40-20LZ-M9BW
|
కోడ్ విభాగం |
నిర్వచనం |
|
MKB |
సిరీస్ కోడ్: ప్రామాణిక రోటరీ క్లాంప్ సిలిండర్ |
|
20/40 |
బోర్ పరిమాణం: φ12/16/20/25/32/40/50/63 మిమీ |
|
10/20 |
క్లాంపింగ్ స్ట్రోక్: 5/10/15/20/25/30/40/50 మిమీ |
|
RZ / LZ |
భ్రమణ దిశ: RZ = కుడిచేతి (సవ్యదిశలో); LZ = ఎడమచేతి (అపసవ్యదిశలో) |
|
M9BW |
మాగ్నెటిక్ స్విచ్ మోడల్ (ఐచ్ఛికం: D-M9BW, D-A93, మొదలైనవి) |
2.స్టాండర్డ్ ఆర్డర్ ఉదాహరణలు
• ప్రామాణిక కుడి భ్రమణం: MKB25-15RZ (φ25 బోర్, 15 మిమీ స్ట్రోక్, సవ్యదిశలో రొటేషన్, స్విచ్ లేదు)
• ద్వంద్వ స్విచ్లతో ఎడమ భ్రమణం: MKB32-20LZ-2S (φ32 బోర్, 20 మిమీ స్ట్రోక్, అపసవ్య దిశలో రొటేషన్, డ్యూయల్ పొజిషన్ స్విచ్లు)
• పెద్ద బోర్ హెవీ-డ్యూటీ రకం: MKB63-50RZ (φ63 బోర్, 50 మిమీ గరిష్ట స్ట్రోక్, హెవీ లోడ్ బిగింపు కోసం కుడి భ్రమణం)
1. ప్రాథమిక లక్షణాలు
• ఆపరేషన్ మోడ్: డబుల్-యాక్టింగ్ సమ్మేళనం మోషన్ (90° రొటేషన్ + లీనియర్ బిగింపు)
• పని ఒత్తిడి పరిధి: 0.1 ~ 1.0MPa; ప్రూఫ్ ప్రెజర్: 1.5MPa
• పరిసర ఉష్ణోగ్రత: -10℃~70℃ (నాన్-ఫ్రీజింగ్); అయస్కాంత స్విచ్లతో -10℃~60℃ ఇన్స్టాల్ చేయబడింది
• పిస్టన్ ఆపరేటింగ్ స్పీడ్: 50~200mm/s
• బఫర్ మోడ్: ద్వైపాక్షిక రబ్బరు బఫర్
• లూబ్రికేషన్ మోడ్: చమురు రహిత ఆపరేషన్ (కందెన అవసరం లేదు)
2. క్లాంపింగ్ ఫోర్స్ డేటా (యూనిట్: kN @0.5MPa)
|
బోర్ పరిమాణం (మిమీ) |
φ12 |
φ16 |
φ20 |
φ25 |
φ32 |
φ40 |
φ50 |
φ63 |
|
బిగింపు శక్తి (kN) |
0.57 |
1.01 |
1.57 |
2.45 |
4.02 |
6.28 |
9.81 |
12.40 |
3. అనుమతించదగిన జడత్వ టార్క్ (యూనిట్: kg·m²)
|
బోర్ పరిమాణం (మిమీ) |
φ12 |
φ16 |
φ20 |
φ25 |
φ32 |
φ40 |
φ50 |
φ63 |
|
జడత్వ టార్క్ (kg·m²) |
0.001 |
0.003 |
0.01 |
0.02 |
0.05 |
0.1 |
0.2 |
0.4 |
4. ఉత్పత్తి బరువు (యూనిట్: kg @20mm స్ట్రోక్)
|
బోర్ పరిమాణం (మిమీ) |
φ12 |
φ16 |
φ20 |
φ25 |
φ32 |
φ40 |
φ50 |
φ63 |
|
బరువు (కిలోలు) |
0.35 |
0.55 |
0.9 |
1.4 |
2.2 |
3.5 |
5.8 |
9.5 |
• వర్క్పీస్ పొజిషనింగ్ & బిగింపు: మెషిన్ టూల్ ఫిక్చర్స్, వెల్డింగ్ పొజిషనింగ్, స్టాంపింగ్ ఫిక్సింగ్ మరియు అసెంబ్లీ స్టేషన్ బిగింపు కోసం విస్తృతంగా ఉపయోగించబడుతుంది. ఇంటిగ్రేటెడ్ 2-ఇన్-1 రొటేషన్ మరియు బిగింపు డిజైన్ మెకానికల్ నిర్మాణాన్ని సులభతరం చేస్తుంది మరియు ఇన్స్టాలేషన్ స్థలాన్ని ఆదా చేస్తుంది.
• ఎలక్ట్రానిక్ & ప్రెసిషన్ కాంపోనెంట్ ఫిక్సింగ్: ఆయిల్-ఫ్రీ మరియు తక్కువ-డస్ట్ లక్షణాలు సెమీకండక్టర్ ట్రే బిగింపు, ఫోన్ షెల్ పొజిషనింగ్ మరియు మైక్రో ప్రెసిషన్ పార్ట్ ఫిక్సింగ్, అధిక శుభ్రత మరియు అధిక-ఖచ్చితమైన అవసరాలకు అనుగుణంగా ఉంటాయి.
• స్వయంచాలక బదిలీ పరిమితి: రోటరీ టేబుల్ లిమిటింగ్, ఫ్లిప్పింగ్ మెకానిజం పొజిషనింగ్ మరియు షార్ట్-స్ట్రోక్ రోటరీ క్లాంపింగ్ స్టేషన్లు, స్థిరమైన మరియు రిపీటబుల్ కాంపౌండ్ మోషన్ పనితీరును అందించడం కోసం అనువైనది.
• భారీ-డ్యూటీ ఫిక్సింగ్ స్టేషన్లు: అధిక బిగింపు శక్తి మరియు అద్భుతమైన యాంటీ-డిఫ్లెక్షన్ కెపాసిటీతో అమర్చబడి ఉంటుంది, ఇది హెవీ వర్క్పీస్ బిగింపు, మోల్డ్ ఫిక్సింగ్ మరియు లార్జ్-లోడ్ ప్రెసిషన్ పొజిషనింగ్ దృశ్యాలకు వర్తిస్తుంది.
1. బోర్ సైజు ఎంపిక: అసలు బిగింపు లోడ్ ప్రకారం బోర్ పరిమాణాన్ని ఎంచుకోండి. సైద్ధాంతిక బిగింపు శక్తి ≥ వాస్తవ లోడ్ × 1.5 భద్రతా కారకాన్ని నిర్ధారించుకోండి; హెవీ డ్యూటీ పని పరిస్థితుల కోసం φ40 లేదా అంతకంటే పెద్ద బోర్కు ప్రాధాన్యత ఇవ్వండి.
2. స్ట్రోక్ ఎంపిక: ప్రామాణిక బిగింపు స్ట్రోక్ 5mm నుండి 50mm వరకు ఉంటుంది. అసలు వర్క్పీస్ ఎత్తు ఆధారంగా స్ట్రోక్ని ఎంచుకోండి మరియు యాంత్రిక జోక్యాన్ని నివారించడానికి 3~5mm మార్జిన్ను రిజర్వ్ చేయండి.
3. కాన్ఫిగరేషన్ ఎంపిక
￮ భ్రమణ దిశ: ఆన్-సైట్ స్టేషన్ లేఅవుట్తో సరిపోలడానికి RZ (సవ్యదిశలో కుడి భ్రమణం) లేదా LZ (ఎడమవైపు అపసవ్య దిశలో భ్రమణం) ఎంచుకోండి.
￮ స్థానం గుర్తింపు: బిగింపు మరియు స్థితిని విడుదల చేయడం కోసం డ్యూయల్ పొజిషన్ సిగ్నల్లను పొందేందుకు 2S డ్యూయల్-స్విచ్ కాన్ఫిగరేషన్ని ఎంచుకోండి.
SOLH MK సిరీస్ స్టాండర్డ్ రోటరీ క్లాంప్ సిలిండర్ 90° రొటేషన్ మరియు లీనియర్ క్లాంపింగ్ ఫంక్షన్లను అనుసంధానిస్తుంది, ఇందులో 3-రెట్లు అప్గ్రేడ్ చేసిన జడత్వ టార్క్, అల్ట్రా-కాంపాక్ట్ బాడీ, మల్టీ-డైరెక్షన్ మౌంటు మరియు బలమైన హెవీ-లోడ్ క్లాంపింగ్ సామర్ధ్యం, ఆటోమేటిక్గా స్పేస్ ఆదా మరియు హై-క్లాంప్ ఫిక్సింగ్ సొల్యూషన్గా పనిచేస్తుంది. స్టేషన్లు.
