MGF సిరీస్ గైడ్ టేబుల్ సిలిండర్ | తక్కువ ప్రొఫైల్ హై యాంటీ-డిఫ్లెక్షన్ న్యూమాటిక్ సిలిండర్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

ఉత్పత్తి అవలోకనం & ప్రధాన నిర్మాణ లక్షణాలు

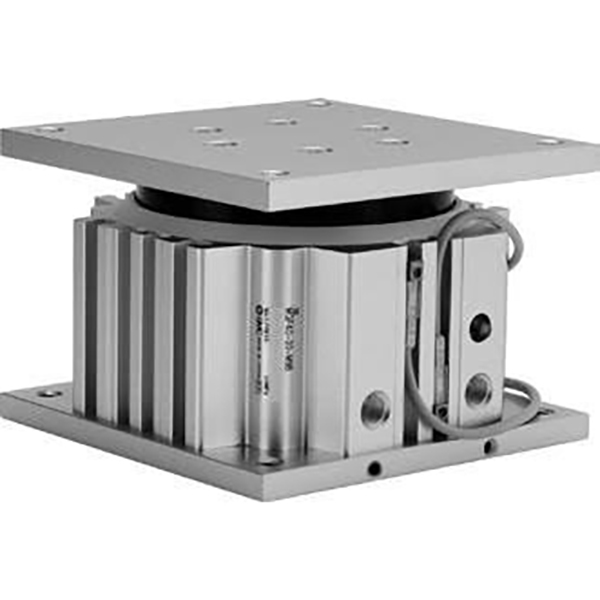

     SOLH MGF సిరీస్ అనేది తక్కువ-ప్రొఫైల్ గైడ్ టేబుల్ సిలిండర్, ఇది పెద్ద కేంద్రీకృత గైడ్ స్లీవ్ నిర్మాణం మరియు 360° ఏకరీతి యాంటీ-డిఫ్లెక్షన్ లోడ్ సామర్థ్యంతో ఫీచర్ చేయబడింది. 30mm నుండి 100mm వరకు ప్రామాణిక షార్ట్ స్ట్రోక్‌లతో φ40mm, φ63mm మరియు φ100mm బోర్ పరిమాణాలను కవర్ చేస్తుంది, ఈ సిలిండర్ అల్ట్రా-సన్నని తక్కువ-ఎత్తు డిజైన్‌ను స్వీకరించి, ఎగువ & దిగువ డ్యూయల్-డైరెక్షన్ మౌంటుకి మద్దతు ఇస్తుంది. ఇది అద్భుతమైన యాంటీ-ఎక్సెంట్రిక్ లోడ్ పనితీరు మరియు హై-ప్రెసిషన్ యాంటీ-రొటేషన్ సామర్ధ్యాన్ని అందిస్తుంది, వర్క్‌పీస్ లిఫ్టింగ్, ఖచ్చితమైన పొజిషనింగ్, స్టేషన్ టర్నింగ్ మరియు హెవీ-డ్యూటీ పుషింగ్ వంటి షార్ట్-స్ట్రోక్ హెవీ-లోడ్ వర్కింగ్ కండిషన్‌లకు ఖచ్చితంగా సరిపోతుంది, ఇది కాంపాక్ట్ ఆటోమేటెడ్ పరికరాల కోసం ఇష్టపడే వాయు పరిష్కారంగా పనిచేస్తుంది.

కీలక నిర్మాణ ప్రయోజనాలు

• అల్ట్రా-తక్కువ ప్రొఫైల్ & కనిష్టీకరించిన ఎత్తు: మొత్తం ఇన్‌స్టాలేషన్ ఎత్తు MGQ సిరీస్ కంటే 15–20% తక్కువగా ఉంది, ఇది అత్యంత కాంపాక్ట్ ఎక్విప్‌మెంట్ లేఅవుట్‌కు సరిపోయేలా అల్ట్రా-సన్నని శరీరాన్ని కలిగి ఉంది. పెద్ద-వ్యాసం కలిగిన కేంద్రీకృత గైడ్ స్లీవ్‌తో సాంప్రదాయ డ్యూయల్ గైడ్ రాడ్ నిర్మాణాన్ని భర్తీ చేయడం వల్ల మొత్తం బరువును సుమారు 15% తగ్గిస్తుంది మరియు డైరెక్షనల్ సెన్సిటివిటీ లేకుండా స్థిరమైన 360° ఓమ్నిడైరెక్షనల్ యాంటీ-డిఫెక్షన్ పనితీరును అందిస్తుంది.

• శక్తివంతమైన యాంటీ-ఎక్సెంట్రిక్ లోడ్ & అధిక దృఢత్వం: ఇంటిగ్రేటెడ్ లార్జ్ గైడ్ స్లీవ్ మరియు బిల్ట్-ఇన్ యాంటీ-రొటేషన్ పిన్ స్ట్రక్చర్ సిలిండర్‌ను అతి పెద్ద అనుమతించదగిన టార్క్‌తో అందజేస్తుంది, φ100mm మోడల్‌కు 409N·m వరకు చేరుకుంటుంది. ఇది విక్షేపం లేదా జామింగ్ లేకుండా ఏదైనా 360° దిశ నుండి అసాధారణ లోడ్‌లను స్థిరంగా భరిస్తుంది. హై-ప్రెసిషన్ యాంటీ-రొటేషన్ ఖచ్చితత్వం స్థిరమైన పునరావృత స్థానాలను నిర్ధారిస్తుంది: φ40 (±0.08°), φ63 (±0.06°), φ100 (±0.05°).

• ఫ్లెక్సిబుల్ మౌంటు & పైపింగ్ లేఅవుట్: వినూత్నమైన టాప్ మరియు బాటమ్ బై-డైరెక్షనల్ మౌంటు డిజైన్‌ని స్వీకరిస్తుంది, ఎగువ మరియు దిగువ రెండు ఉపరితలాలపై స్థిరమైన ఇన్‌స్టాలేషన్‌ను క్షితిజ సమాంతర లిఫ్టింగ్, నిలువుగా నొక్కడం మరియు బహుళ-దిశాత్మక పని దృశ్యాలకు అనుగుణంగా అనుమతిస్తుంది. నాలుగు-వైపుల T-స్లాట్ డిజైన్‌తో (పైపింగ్ ఉపరితలం మినహా అందుబాటులో ఉన్న మూడు వైపులా), ఫ్లెక్సిబుల్ మల్టీ-పొజిషన్ స్ట్రోక్ డిటెక్షన్ కోసం మాగ్నెటిక్ స్విచ్‌లను నాలుగు వైపులా ఇన్‌స్టాల్ చేయవచ్చు.

• మన్నికైన & తక్కువ-నిర్వహణ డిజైన్: ద్వంద్వ-ముగింపు రబ్బరు బఫర్‌లతో డబుల్-యాక్టింగ్ రెసిప్రొకేటింగ్ స్ట్రక్చర్ కదలిక ప్రభావాన్ని మరియు ఆపరేటింగ్ శబ్దాన్ని సమర్థవంతంగా తగ్గిస్తుంది, సిలిండర్ మరియు పరిధీయ పరికరాల సేవా జీవితాన్ని పొడిగిస్తుంది. ఆయిల్-ఫ్రీ మెయింటెనెన్స్-ఫ్రీ డిజైన్ శుభ్రమైన వాతావరణంలో ఆపరేషన్‌కు మద్దతు ఇస్తుంది మరియు రోజువారీ నిర్వహణ ఖర్చులను బాగా తగ్గిస్తుంది.

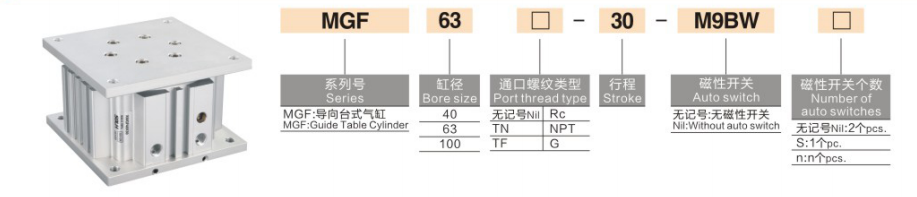

మోడల్ నామకరణ నియమాలను పూర్తి చేయండి

మోడల్ ఉదాహరణలు: MGF63-50-M9BW | 10-MGF40-30-Y59B

ప్రామాణిక ఆర్డర్ సూచన ఉదాహరణలు

• MGF40-30: 40mm బోర్, 30mm స్ట్రోక్, మాగ్నెటిక్ స్విచ్ లేకుండా ప్రామాణిక రకం

• MGF63-75-2S: 63mm బోర్, 75mm స్ట్రోక్, డ్యూయల్-పొజిషన్ డిటెక్షన్ కోసం డ్యూయల్ మాగ్నెటిక్ స్విచ్‌లు

• 10-MGF100-100-Y59B: 100mm బోర్, 100mm స్ట్రోక్, Y59B మాగ్నెటిక్ స్విచ్‌తో క్లీన్ తక్కువ-డస్ట్ సిరీస్

ప్రామాణిక కోర్ సాంకేతిక పారామితులు

(ప్రామాణిక పరీక్ష పరిస్థితులు: 20℃ సాధారణ ఉష్ణోగ్రత, 0.5MPa రేట్ ఒత్తిడి)

1. సాధారణ పనితీరు లక్షణాలు

• ఆపరేషన్ మోడ్: డబుల్-యాక్టింగ్ రెసిప్రొకేటింగ్ మోషన్

• పని ఒత్తిడి పరిధి: 0.1 ~ 1.0MPa; ప్రూఫ్ ప్రెజర్: 1.5MPa

• పరిసర ఉష్ణోగ్రత: -10℃~60℃ (మంచు రహిత వాతావరణం)

• పిస్టన్ ఆపరేటింగ్ స్పీడ్: 50~500mm/s

• బఫర్ మోడ్: ఇంపాక్ట్ తగ్గింపు మరియు నాయిస్ ఎలిమినేషన్ కోసం డ్యూయల్-ఎండ్ రబ్బర్ బఫర్

• లూబ్రికేషన్ మోడ్: ఆయిల్-ఫ్రీ మెయింటెనెన్స్-ఫ్రీ ఆపరేషన్, క్లీన్ వర్క్‌షాప్‌లకు అనుకూలంగా ఉంటుంది

2. థియరిటికల్ థ్రస్ట్ డేటా (యూనిట్: N)

3. అనుమతించదగిన టార్క్ డేటా (100mm/s, యూనిట్: N·m)

4. ఉత్పత్తి బరువు డేటా (50mm స్ట్రోక్, యూనిట్: kg)

సాధారణ అప్లికేషన్ దృశ్యాలు

• లిఫ్టింగ్ & పొజిషనింగ్ స్టేషన్లు: ప్రొడక్షన్ లైన్ వర్క్‌పీస్ జాకింగ్, ప్యాలెట్ పొజిషనింగ్ మరియు జిగ్ ఎజెక్షన్ కోసం అనువైనది. హై-రిజిడిటీ గైడ్ స్ట్రక్చర్ పొజిషన్ డివియేషన్ లేకుండా షార్ట్-స్ట్రోక్ హెవీ-లోడ్ పరిస్థితుల్లో స్థిరమైన ఆపరేషన్‌ను నిర్ధారిస్తుంది.

• స్టేషన్ టర్నింగ్ & డైరెక్షన్ స్విచింగ్: ఇండెక్స్ ప్లేట్ రొటేషన్, 90° వర్క్‌పీస్ ఫ్లిప్పింగ్ మరియు ఆటోమేటెడ్ డైరెక్షన్ స్విచింగ్ ప్రాసెస్‌లకు అనుకూలం. అల్ట్రా-హై యాంటీ-రొటేషన్ ఖచ్చితత్వం స్థిరమైన మ్యాచింగ్ మరియు అసెంబ్లీ ఖచ్చితత్వానికి హామీ ఇస్తుంది.

• హెవీ-డ్యూటీ స్వల్ప-దూర అనువాదం: షార్ట్-స్ట్రోక్ హెవీ-లోడ్ నెట్టడం/లాగడం మరియు 360° ఏకపక్ష దిశలో అసాధారణ లోడ్ డ్రైవింగ్ కోసం పర్ఫెక్ట్. సాంప్రదాయ ద్వంద్వ-గైడ్-రాడ్ సిలిండర్‌ల దిశాత్మక పరిమితిని ఏకరీతి ఓమ్నిడైరెక్షనల్ యాంటీ-డిఫెక్షన్ సామర్ధ్యం పరిష్కరిస్తుంది.

• అధిక-పరిశుభ్రత ఆటోమేటెడ్ పరికరాలు: చమురు రహిత మరియు తక్కువ ధూళి రూపకల్పన సెమీకండక్టర్, 3C ఎలక్ట్రానిక్స్ మరియు వైద్య పరికరాల యొక్క కఠినమైన పని వాతావరణాలకు అనుగుణంగా ఉంటుంది, తక్కువ నిర్వహణ అవసరాలతో శుభ్రమైన వర్క్‌షాప్ ఉత్పత్తి ప్రమాణాలకు అనుగుణంగా ఉంటుంది.

MGF vs MGQ కోర్ తేడా పోలిక

మూడు-దశల త్వరిత ఎంపిక గైడ్

1. బోర్ సైజు ఎంపిక: వాస్తవ పని లోడ్ ఆధారంగా తగిన బోర్‌ను ఎంచుకోండి. సైద్ధాంతిక ఒత్తిడిని నిర్ధారించుకోండి ≥ వాస్తవ లోడ్ × 1.5. స్థిరత్వం మరియు యాంటీ-డిఫ్లెక్షన్ పనితీరును మెరుగుపరచడానికి అసాధారణ లోడ్ పని పరిస్థితుల కోసం పెద్ద బోర్ పరిమాణాలకు ప్రాధాన్యత ఇవ్వండి.

2. స్ట్రోక్ ఎంపిక: ప్రామాణిక స్ట్రోక్ ఎంపికలు 30mm, 50mm, 75mm మరియు 100mm. తక్కువ ప్రొఫైల్ మరియు అధిక యాంటీ-ఎక్సెంట్రిక్ కెపాసిటీ అవసరమయ్యే అన్ని షార్ట్-స్ట్రోక్ అప్లికేషన్‌ల (≤100mm) కోసం MGF సిరీస్‌ని ఇష్టపడండి.

3. కాన్ఫిగరేషన్ ఎంపిక

￮ డ్యూయల్-పొజిషన్ స్ట్రోక్ డిటెక్షన్: ఖచ్చితమైన ఎండ్-టు-ఎండ్ పొజిషనింగ్ మానిటరింగ్ కోసం 2S డ్యూయల్ మాగ్నెటిక్ స్విచ్ కాన్ఫిగరేషన్‌ని ఎంచుకోండి.

￮ అధిక-పరిశుభ్రత వాతావరణం: సెమీకండక్టర్, మెడికల్ మరియు ఎలక్ట్రానిక్ ఖచ్చితమైన పరికరాల దృశ్యాలకు అనుగుణంగా 10- ఉపసర్గ శుభ్రమైన తక్కువ-ధూళి సిరీస్‌ను ఎంచుకోండి.

ఒక వాక్య సారాంశం

     SOLH MGF సిరీస్ లో-ప్రొఫైల్ గైడ్ టేబుల్ సిలిండర్ అల్ట్రా-సన్నని ఇన్‌స్టాలేషన్ ఎత్తు, 360° యూనిఫాం యాంటీ-డిఫ్లెక్షన్ లోడ్ కెపాసిటీ, పెద్ద అనుమతించదగిన టార్క్ మరియు ద్వి-దిశాత్మక మౌంటు ఫ్లెక్సిబిలిటీ, కాంపాక్ట్ ప్రెసిషన్ ఆటోమేషన్ పరికరాల కోసం సరైన షార్ట్-స్ట్రోక్ హెవీ-లోడ్ న్యూమాటిక్ సొల్యూషన్‌గా పనిచేస్తుంది.
