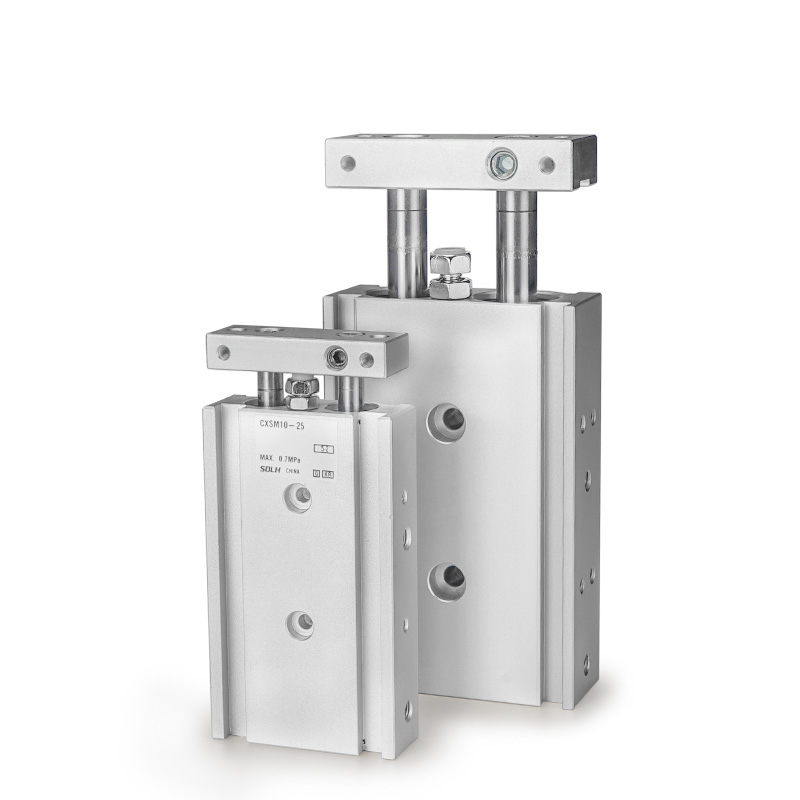

CXS సిరీస్ డ్యూయల్ రాడ్ సిలిండర్

CXS సిరీస్ ట్విన్ రాడ్ సిలిండర్ | హై-రిజిడిటీ జీరో-రొటేషన్ కాంపాక్ట్ న్యూమాటిక్ సిలిండర్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

ఉత్పత్తి అవలోకనం & ప్రధాన నిర్మాణం

     SOLH CXS శ్రేణి అనేది ఏకీకృత డబుల్-పిస్టన్ మరియు డబుల్-గైడ్-రాడ్ నిర్మాణాన్ని స్వీకరించే అధిక-దృఢత్వం కలిగిన సన్నని-రకం జంట సిలిండర్. ఏకాక్షక ద్వంద్వ రాడ్‌లు మరియు సింక్రోనస్ డ్యూయల్-పిస్టన్ డ్రైవింగ్‌ను కలిగి ఉంటుంది, ఇది సింగిల్ సిలిండర్‌లతో పోల్చితే దాదాపు రెట్టింపు థ్రస్ట్‌ను అందిస్తుంది, అల్ట్రా-కచ్చితమైన ±0.1° జీరో రొటేషన్ పనితీరుతో జత చేయబడింది. అద్భుతమైన దృఢత్వం మరియు బలమైన లాటరల్ లోడ్ రెసిస్టెన్స్‌తో, ఈ సిలిండర్‌కు అదనపు మార్గదర్శక ఉపకరణాలు అవసరం లేదు, పిక్-అండ్-ప్లేస్, మెటీరియల్ ట్రాన్స్‌ఫర్, పొజిషనింగ్ మరియు కాంపాక్ట్ ఆటోమేటెడ్ స్పేస్‌లలో లైట్ నొక్కడం వంటి హై-ప్రెసిషన్ లీనియర్ మోషన్‌కు ఖచ్చితంగా సరిపోతుంది.

కోర్ స్ట్రక్చరల్ అడ్వాంటేజెస్

• డ్యూయల్ పిస్టన్ & డ్యూయల్ గైడ్ రాడ్ ఇంటిగ్రేషన్: ఐచ్ఛిక స్లయిడ్ బేరింగ్ (M) మరియు బాల్ బేరింగ్ (L) కాన్ఫిగరేషన్‌లు పూర్తి సార్వత్రిక మొత్తం కొలతలు, విభిన్న పని పరిస్థితులు మరియు ఖర్చు బడ్జెట్‌లకు అనుకూలంగా ఉంటాయి.

• ప్రామాణిక మాగ్నెటిక్ & బఫర్ డిజైన్: అంతర్నిర్మిత మాగ్నెటిక్ రింగ్ (ప్రామాణిక Z ప్రత్యయం) అదనపు బ్రాకెట్‌లు లేకుండా ప్రత్యక్ష అయస్కాంత స్విచ్ ఇన్‌స్టాలేషన్ కోసం స్థానాలను కలిగి ఉంటుంది. డ్యూయల్-ఎండ్ రబ్బర్ బఫర్ ప్రామాణికంగా వస్తుంది; హై-స్పీడ్ ఇంపాక్ట్‌ను తొలగించడానికి పెద్ద బోర్ మోడల్‌లకు ఎయిర్ బఫర్ ఐచ్ఛికం.

• అంతర్నిర్మిత అధిక దృఢత్వం: ఇంటిగ్రేటెడ్ ట్విన్ రాడ్ స్ట్రక్చర్ మొత్తం స్ట్రక్చరల్ స్టెబిలిటీని బాగా పెంచుతుంది, పార్శ్వ మరియు అసాధారణ లోడ్‌లను సమర్థవంతంగా నిరోధిస్తుంది, స్థిరమైన మరియు పునరావృతమయ్యే లీనియర్ మోషన్ ఖచ్చితత్వాన్ని నిర్ధారిస్తుంది.

కోర్ సబ్-సిరీస్ వర్గీకరణ (బేరింగ్ & రాడ్ రకం)

CXS సిరీస్ నాలుగు ప్రధాన స్రవంతి మోడల్‌లను కవర్ చేస్తుంది, పూర్తిగా సరిపోలే తక్కువ-వేగం భారీ-లోడ్, అధిక-వేగం ఖచ్చితత్వం మరియు కాంపాక్ట్ ఆటోమేషన్ పరికరాల కోసం ద్వైపాక్షిక త్రూ-రాడ్ వర్కింగ్ దృశ్యాలు.

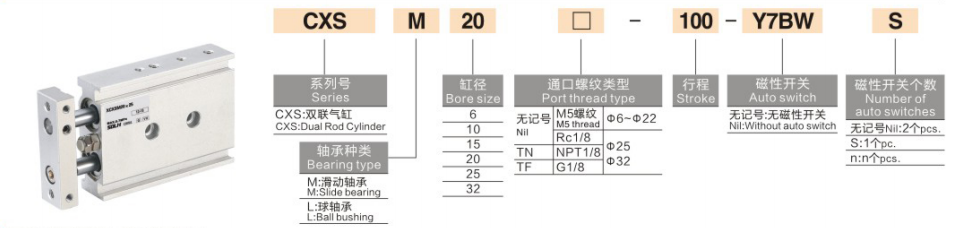

మోడల్ నామకరణ నియమాలను పూర్తి చేయండి

మోడల్ ఉదాహరణ: CXSM20-50Z-M9B

1. నామకరణ కోడ్ నిర్వచనం

1. సిరీస్ కోడ్: CXS + బేరింగ్ & రాడ్ రకం (M / L / WM / WL)

2. బోర్ సైజు: 6 / 10 / 15 / 20 / 25 / 32 మిమీ (పూర్తి ప్రామాణిక బోర్ రేంజ్)

3. ప్రామాణిక స్ట్రోక్: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100 మిమీ (గరిష్ట స్ట్రోక్: 100 మిమీ)

4. బఫర్ & మాగ్నెటిక్ రింగ్ కాన్ఫిగరేషన్

￮ Z: ప్రామాణిక కాన్ఫిగరేషన్ (అంతర్నిర్మిత మాగ్నెటిక్ రింగ్ + డ్యూయల్-ఎండ్ రబ్బర్ బఫర్, మాగ్నెటిక్ స్విచ్ ఇన్‌స్టాలేషన్‌కు అనుకూలంగా ఉంటుంది)

￮ AZ: ఎయిర్ బఫర్ (φ20/25/32 పెద్ద బోర్‌లకు మాత్రమే, హై-స్పీడ్ & హెవీ-లోడ్ యాంటీ-ఇంపాక్ట్ దృశ్యాల కోసం)

￮ Z ప్రత్యయం లేదు: నాన్-మాగ్నెటిక్ రకం (మాగ్నెటిక్ స్విచ్ ఇన్‌స్టాలేషన్ అందుబాటులో లేదు)

5. అయస్కాంత స్విచ్: ఐచ్ఛిక D-M9B, D-A93, D-M9N మరియు ఇతర నమూనాలు; మౌంటు బ్రాకెట్లు లేకుండా నేరుగా గైడ్ రాడ్ సైడ్ గ్రూవ్స్‌పై ఇన్‌స్టాల్ చేయబడింది

6. పరికరాన్ని లాక్ చేయి (ఐచ్ఛికం): R (రిట్రాక్ట్ ఎండ్ లాక్), P (ఎండ్ లాక్‌ని పొడిగించండి)

సాధారణ ప్రామాణిక సాంకేతిక పారామితులు

(ప్రామాణిక పరీక్ష పరిస్థితులు: 20℃ సాధారణ ఉష్ణోగ్రత, పొడి గాలి)

• ఆపరేషన్ మోడ్: డబుల్-యాక్టింగ్ డ్యూయల్-పిస్టన్ సింక్రోనస్ డ్రైవింగ్ (డబుల్ థ్రస్ట్ అవుట్‌పుట్)

• పని ఒత్తిడి పరిధి: 0.1~0.7MPa (కనీస పని ఒత్తిడి: 0.1MPa)

• ప్రూఫ్ ఒత్తిడి: 1.05MPa

• పరిసర ఉష్ణోగ్రత: -10℃~60℃ (మంచు రహిత సంప్రదాయ వాతావరణం)

• ఆపరేటింగ్ స్పీడ్: 30~300mm/s (CXSL హై-స్పీడ్ రకం 400mm/s వరకు)

• వ్యతిరేక భ్రమణ ఖచ్చితత్వం: ± 0.1° (అల్ట్రా-హై ప్రెసిషన్, దాదాపు సున్నా టోర్షన్)

• బఫర్ మోడ్: ద్వంద్వ-ముగింపు రబ్బరు బఫర్ ప్రమాణంగా; φ20/25/32 బోర్ల కోసం ఎయిర్ బఫర్ (AZ) ఐచ్ఛికం

• పైపింగ్ పోర్ట్ పరిమాణం

￮ φ6/10/15: M5×0.8

￮ φ20/25/32: Rc1/8

• మౌంటు పద్ధతి: 3-వైపుల మౌంటు (దిగువ / ఎగువ / వైపు), వివిధ కాంపాక్ట్ పరికరాల లేఅవుట్‌లకు అనుగుణంగా సౌకర్యవంతమైన సంస్థాపన

థియరిటికల్ థ్రస్ట్ & టెన్షన్ డేటా (@0.5MPa, యూనిట్: N)

డబుల్ పిస్టన్ నిర్మాణం అందిస్తుందిడబుల్ అవుట్పుట్ శక్తి అదే బోర్ పరిమాణం యొక్క సింగిల్-పిస్టన్ సిలిండర్లతో పోలిస్తే

త్వరిత ఎంపిక గైడ్

1. బేరింగ్ & రాడ్ రకం ఎంపిక: దుస్తులు-నిరోధకత మరియు భారీ-లోడ్ పని పరిస్థితుల కోసం CXSMని ఎంచుకోండి; హై-స్పీడ్ మరియు అల్ట్రా-స్మూత్ ఆపరేషన్ కోసం CXSLని ఎంచుకోండి; ద్వైపాక్షిక త్రూ-రాడ్ అవుట్‌పుట్ మరియు డ్యూయల్-సైడ్ ఆపరేషన్ డిమాండ్‌ల కోసం CXSWM/CXSWLని స్వీకరించండి.

2. మాగ్నెటిక్ కాన్ఫిగరేషన్ ఎంపిక: స్ట్రోక్ పొజిషన్ డిటెక్షన్ కోసం అంతర్నిర్మిత మాగ్నెటిక్ రింగ్‌తో Z ప్రత్యయం ఎంచుకోండి; అయస్కాంతేతర అప్లికేషన్ దృశ్యాల కోసం Z ప్రత్యయాన్ని వదిలివేయండి.

3. బఫర్ కాన్ఫిగరేషన్ ఎంపిక: హై-స్పీడ్, లాంగ్-స్ట్రోక్ మరియు అధిక-ప్రభావ పని పరిస్థితుల కోసం AZ ఎయిర్ బఫర్‌ను సిద్ధం చేయండి; సాంప్రదాయ సాధారణ దృశ్యాల కోసం ప్రామాణిక రబ్బరు బఫర్‌ని స్వీకరించండి.

4. బోర్ & స్ట్రోక్ ఎంపిక: వాస్తవ థ్రస్ట్ మరియు లోడ్ అవసరాలకు అనుగుణంగా బోర్ పరిమాణాన్ని నిర్ధారించండి; ప్రామాణిక స్ట్రోక్ పరిధి 5~100mm గరిష్ట స్ట్రోక్ పరిమితి 100mm.

ఒక వాక్య సారాంశం

     SOLH CXS సిరీస్ ట్విన్ రాడ్ సిలిండర్ డబుల్-పిస్టన్ డబుల్-థ్రస్ట్ అవుట్‌పుట్, ±0.1° జీరో రొటేషన్ ప్రెసిషన్, హై పార్శ్వ లోడ్ రెసిస్టెన్స్ మరియు ఐచ్ఛిక ఎయిర్ బఫర్‌ను కలిగి ఉంది, ఇది కాంపాక్ట్ ఆటోమేటెడ్ పొజిషనింగ్, ప్రెస్సింగ్ మరియు ట్రాన్స్‌ఫర్ స్టేషన్‌ల కోసం ఖర్చుతో కూడుకున్న హై-ప్రెసిషన్ డ్రైవింగ్ సొల్యూషన్‌గా పనిచేస్తుంది.
