న్యూమాటిక్ కాంపోనెంట్స్ సిరీస్

SOLH MXJ అల్ట్రా-కాంపాక్ట్ హై-ప్రెసిషన్ న్యూమాటిక్ స్లయిడ్ టేబుల్ SMC MXJ సిరీస్‌తో పరస్పరం మార్చుకోగలదు. ఇంటిగ్రేటెడ్ స్టెయిన్‌లెస్ స్టీల్ బాల్ లీనియర్ గైడ్‌తో అమర్చబడి, ఇది 0.005 మిమీ సమాంతరత ఖచ్చితత్వాన్ని మరియు రిపీట్ పొజిషనింగ్ ఖచ్చితత్వాన్ని ± 0.01 మిమీ సాధిస్తుంది. అల్ట్రా-సన్నని తేలికైన శరీరం MXQ స్లయిడ్ టేబుల్‌ల కంటే 30%~50% చిన్నది, ఎగువ, దిగువ మరియు వైపు మూడు-వైపుల మౌంటుకి మద్దతు ఇస్తుంది. బోర్ సైజులు φ4.5~16mm, డ్యూయల్-ఎండ్ రబ్బర్ బఫర్‌లు మరియు 0~5mm సర్దుబాటు స్ట్రోక్ కోసం ఐచ్ఛిక మెటల్ లిమిటర్‌లతో అమర్చబడి ఉంటాయి. సిమెట్రిక్ డిజైన్ పైపింగ్ మరియు సెన్సార్ల యొక్క ఎడమ-కుడి పరస్పర మార్పిడిని అనుమతిస్తుంది, ఇది చమురు రహిత శుభ్రమైన పరిసరాలకు అనుకూలంగా ఉంటుంది. స్థిరమైన హై-ఫ్రీక్వెన్సీ షార్ట్-స్ట్రోక్ కదలిక సామర్థ్యం, ​​3C మైక్రో హ్యాండ్లింగ్, ఆప్టికల్ ఇన్‌స్పెక్షన్, మినియేచర్ అసెంబ్లీ మరియు కాంపాక్ట్ మెడికల్ ఆటోమేషన్ పరికరాలలో మైక్రాన్-స్థాయి లీనియర్ మోషన్ కోసం విస్తృతంగా స్వీకరించబడింది.

SOLH MXP అల్ట్రా-హై ప్రెసిషన్ న్యూమాటిక్ స్లయిడ్ టేబుల్ SMC MXP సిరీస్‌తో పరస్పరం మార్చుకోగలదు. ఇది ఇంటిగ్రేటెడ్ మార్టెన్‌సిటిక్ స్టెయిన్‌లెస్ స్టీల్ బాడీ మరియు అంతర్నిర్మిత బాల్ లీనియర్ గైడ్‌ను స్వీకరిస్తుంది, 0.004mm ప్రయాణ సమాంతరతను, ±0.03° వరకు భ్రమణ లోపం మరియు పునరావృత స్థాన ఖచ్చితత్వం ±0.01mm. అల్ట్రా-ఇరుకైన కాంపాక్ట్ బాడీ MXJ మోడల్‌ల కంటే 10%~20% సన్నగా ఉంటుంది, మూడు-వైపుల మౌంటు మరియు స్విచ్ చేయగల అక్షసంబంధ/పార్శ్వ పైపింగ్‌కు మద్దతు ఇస్తుంది. బోర్ పరిమాణాలు φ6~16mm ప్రామాణిక రబ్బరు బఫర్‌లు, ఐచ్ఛిక మెటల్ లిమిటర్‌లు మరియు φ8 మరియు అంతకంటే ఎక్కువ అందుబాటులో ఉన్న హైడ్రాలిక్ బఫర్‌లు. ఇది చమురు రహిత స్వచ్ఛమైన పర్యావరణం మరియు స్థిరమైన అధిక-పౌనఃపున్య పరస్పర చర్యకు మద్దతు ఇస్తుంది. ఆప్టికల్ ఇన్‌స్పెక్షన్, చిప్ బాండింగ్, మైక్రో కాంపోనెంట్ అసెంబ్లీ మరియు ప్రీమియం మెడికల్ ఎక్విప్‌మెంట్ వంటి కఠినమైన చలన ఖచ్చితత్వం అవసరమయ్యే పరిమిత-స్థల ఆటోమేషన్ స్టేషన్‌లకు అనువైనది.

SOLH MXH ఇరుకైన కాంపాక్ట్ వాయు స్లయిడ్ పట్టిక SMC MXH సిరీస్‌తో పరస్పరం మార్చుకోగలదు. డ్యూయల్ పిస్టన్ ద్వారా నడపబడుతుంది మరియు సర్క్యులేటింగ్ బాల్ గైడ్ రైల్‌తో అమర్చబడి, దట్టమైన ప్రక్క ప్రక్క లేఅవుట్‌కు అనువైన అల్ట్రా-ఇరుకైన శరీరాన్ని ఇది స్వీకరించింది. ఇది అద్భుతమైన యాంటీ-ఆఫ్‌సెట్ మరియు యాంటీ-టోర్షన్ కెపాసిటీని కలిగి ఉంటుంది, దాదాపు 6 సార్లు సాంప్రదాయ MXU స్లయిడ్‌ల కంటే అనుమతించదగిన టార్క్, రిపీట్ పొజిషనింగ్ ఖచ్చితత్వం ±0.02mm మరియు గరిష్ట స్టాండర్డ్ స్ట్రోక్ 60mm వరకు ఉంటుంది. 4-డైరెక్షన్ మౌంటు మరియు 3-సైడ్ పైపింగ్‌కు మద్దతు ఇస్తుంది, ఇది వివిధ మాగ్నెటిక్ స్విచ్‌లు, డ్యూయల్-ఎండ్ రబ్బర్ బఫర్‌లకు అనుకూలమైన అంతర్నిర్మిత మాగ్నెట్‌తో వస్తుంది మరియు నిరంతర చమురు-రహిత ఆపరేషన్‌ను ప్రారంభిస్తుంది. బోర్ పరిమాణాలు φ6~20mm, 3C భాగాల మధ్యస్థ-ఖచ్చితమైన లాంగ్-స్ట్రోక్ హై-ఫ్రీక్వెన్సీ బదిలీ కోసం విస్తృతంగా ఉపయోగించబడుతుంది మరియు స్పేస్-పరిమిత ఆటోమేషన్ పరికరాలలో కాంటిలివర్ లేదా ఏకపక్ష లోడ్ కింద చిన్న ప్లాస్టిక్ భాగాలు.

SOLH MXS హై-రిజిడిటీ ఇంటిగ్రేటెడ్ న్యూమాటిక్ స్లయిడ్ టేబుల్ SMC MXS సిరీస్‌తో పూర్తిగా పరస్పరం మార్చుకోగలదు. ఇది జీరో-క్లియరెన్స్ మూవ్‌మెంట్ కోసం డ్యూయల్-పిస్టన్ డ్రైవింగ్ మరియు ప్రీలోడెడ్ క్రాస్ రోలర్ గైడ్ రైల్‌లను అవలంబిస్తుంది, ఒకే-సిలిండర్ స్లయిడ్‌ల యొక్క రెండు రెట్లు థ్రస్ట్‌ను ఒకే బోర్ మరియు రిపీట్ పొజిషనింగ్ ఖచ్చితత్వాన్ని ±0.01mm వరకు అందిస్తుంది. స్ప్లిట్ సిలిండర్ మరియు ఎక్స్‌టర్నల్ గైడ్ సెట్‌లతో పోలిస్తే అల్ట్రా-సన్నని ఇంటిగ్రేటెడ్ స్ట్రక్చర్ 30%~50% ఇన్‌స్టాలేషన్ స్థలాన్ని ఆదా చేస్తుంది. స్థాన పిన్ రంధ్రాలతో మూడు-వైపుల మౌంటు (దిగువ, వైపు మరియు అక్ష) మద్దతు ఉంది. బోర్ సైజులు φ6~25mm స్టాండర్డ్ స్ట్రోక్‌లు 10~150mm, ఐచ్ఛిక 0~5mm స్ట్రోక్ అడ్జస్టర్‌లు. అంతర్నిర్మిత అయస్కాంతం మాగ్నెటిక్ స్విచ్‌లకు సరిపోతుంది మరియు చమురు రహిత ఆపరేషన్‌ను ప్రారంభిస్తుంది. సెమీకండక్టర్, 3C ప్రెసిషన్ అసెంబ్లీ మరియు ఆప్టికల్ కాంపోనెంట్ అలైన్‌మెంట్ స్టేషన్‌లలో హై-రిజిడిటీ, హై-ప్రెసిషన్ లీనియర్ ట్రాన్స్‌ఫర్ కోసం విస్తృతంగా ఉపయోగించబడుతుంది.

SOLH MXQ ఎకనామిక్ న్యూమాటిక్ స్లయిడ్ పట్టిక SMC MXQ సిరీస్‌తో పరస్పరం మార్చుకోగలదు. ఇది డ్యూయల్-పిస్టన్ డ్రైవింగ్ మరియు నాన్-ప్రీలోడెడ్ రీసర్క్యులేటింగ్ బాల్ గైడ్ రైల్‌ను స్వీకరిస్తుంది, ఇది MXS కంటే తక్కువ ఎత్తు మరియు తక్కువ బరువుతో అల్ట్రా-సన్నని తేలికైన ఇంటిగ్రేటెడ్ యూనిట్‌గా నిర్మించబడింది, ఇది ±0.02mm యొక్క రిపీట్ పొజిషనింగ్ ఖచ్చితత్వాన్ని సాధించింది. పొజిషనింగ్ పిన్ హోల్స్ (దిగువ, వైపు మరియు అక్ష)తో మూడు-వైపుల మౌంటు అందుబాటులో ఉంది. బోర్ పరిమాణాలు φ6~25mm, ప్రామాణిక స్ట్రోక్‌లు 10~150mm, ఐచ్ఛిక 0~5mm స్ట్రోక్ సర్దుబాటులు. అంతర్నిర్మిత అయస్కాంతం మాగ్నెటిక్ స్విచ్‌లకు సరిపోతుంది మరియు చమురు రహిత ఆపరేషన్‌కు మద్దతు ఇస్తుంది. తక్కువ ఖర్చుతో కూడిన బేసిక్ లీనియర్ యాక్యుయేటర్‌గా, ఇది బడ్జెట్-సెన్సిటివ్ ప్రాజెక్ట్‌లకు సరిపోతుంది మరియు చిన్న ఎలక్ట్రానిక్ మరియు ప్లాస్టిక్ భాగాలు మరియు స్టాండర్డ్-ప్రెసిషన్ ఆటోమేటెడ్ అసెంబ్లీ లైన్‌ల యొక్క లైట్-లోడ్ హై-ఫ్రీక్వెన్సీ బదిలీకి విస్తృతంగా ఉపయోగించబడుతుంది.

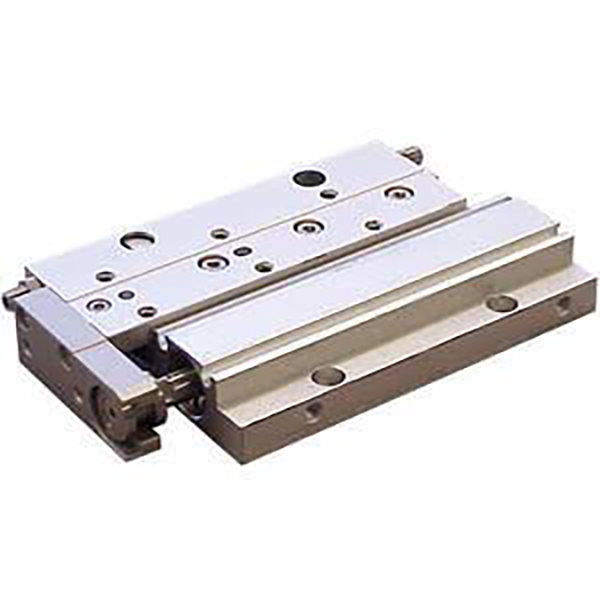

SOLH రిచ్జ్ MXF అల్ట్రా-సన్నని హై-రిజిడిటీ న్యూమాటిక్ స్లయిడ్ టేబుల్ SMC MXF సిరీస్‌తో పరస్పరం మార్చుకోగలదు. సిలిండర్ మరియు క్రాస్ రోలర్ గైడ్ సమాంతరంగా అమర్చబడి ఉంటాయి, సమానమైన MXS మోడల్‌లతో పోలిస్తే శరీర ఎత్తు 40% తగ్గింది, పరిమిత నిలువు క్లియరెన్స్‌తో ఆటోమేషన్ పరికరాలకు అనువైనది. ఇది పొజిషనింగ్ పిన్ హోల్స్, రిపీట్ పొజిషనింగ్ ఖచ్చితత్వం ±0.02mm, బోర్ సైజులు φ8~20mm మరియు గరిష్ట స్టాండర్డ్ స్ట్రోక్ 100mmతో ఎగువ మరియు దిగువ డ్యూయల్ మౌంటుకి మద్దతు ఇస్తుంది. స్టాండర్డ్, ఐచ్ఛిక X10/X11 స్ట్రోక్ అడ్జస్టర్‌లు మరియు హైడ్రాలిక్ బఫర్‌లుగా డ్యూయల్-ఎండ్ పాలియురేతేన్ బఫర్‌లను అమర్చారు. అంతర్నిర్మిత అయస్కాంతం అయస్కాంత స్విచ్‌లతో పనిచేస్తుంది మరియు చమురు రహిత దీర్ఘ-చక్రం ఆపరేషన్‌ను ప్రారంభిస్తుంది. 3C మాడ్యూల్ హ్యాండ్లింగ్, ప్రెసిషన్ ప్రెస్సింగ్ మరియు స్టేషన్ స్విచింగ్ వంటి మీడియం-లోడ్ లాంగ్-స్ట్రోక్ బదిలీ కోసం విస్తృతంగా ఉపయోగించబడుతుంది.

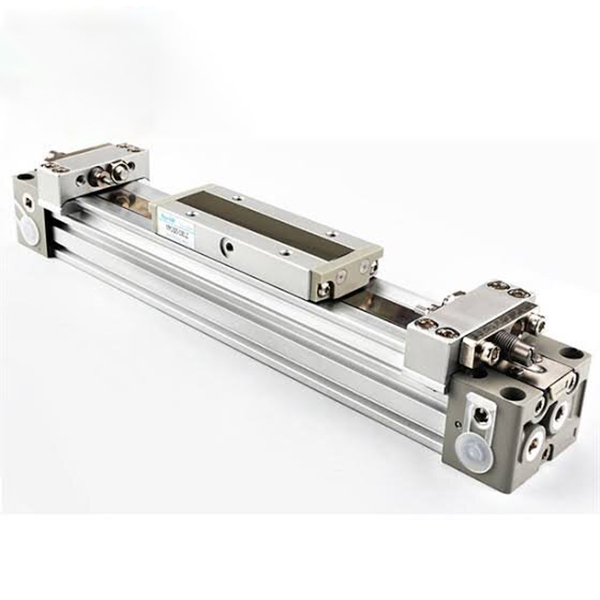

SOLH MY1B యాంత్రికంగా జాయింటెడ్ బేసిక్ రాడ్‌లెస్ సిలిండర్ సంబంధిత SMC మోడల్‌లతో పూర్తి పరస్పర మార్పిడిని సాధిస్తుంది. లోపలి సీలింగ్ బెల్ట్ మరియు బయటి డస్ట్ ప్రూఫ్ బెల్ట్‌తో అమర్చబడి, ఇది బాహ్య పిస్టన్ రాడ్‌ను రద్దు చేస్తుంది, దీని మొత్తం ఇన్‌స్టాలేషన్ పొడవు ప్రభావవంతమైన స్ట్రోక్‌కు దగ్గరగా ఉంటుంది మరియు టై రాడ్ సిలిండర్‌లతో పోలిస్తే 50% కంటే ఎక్కువ లేఅవుట్ స్థలాన్ని ఆదా చేస్తుంది. బోర్ పరిమాణాలు φ10 నుండి 100 మిమీ వరకు ఉంటాయి, గరిష్ట స్ట్రోక్ 5000 మిమీ వరకు ఉంటుంది. స్లయిడ్ పట్టిక అత్యుత్తమ బెండింగ్ నిరోధకతతో పిస్టన్‌తో కఠినంగా అనుసంధానించబడి ఉంది, ఇది తేలికపాటి లోడ్‌ల క్రింద సహాయక గైడ్‌లు లేకుండా ప్రత్యక్ష లోడ్ మౌంటును అనుమతిస్తుంది. నాలుగు-దిశల పైపింగ్ (ముందు, వెనుక, వైపు, దిగువ) అందుబాటులో ఉంది; నమూనాలు φ25~40 17% బరువు తగ్గింపును గ్రహించాయి. ఐచ్ఛిక బాహ్య హైడ్రాలిక్ బఫర్‌లు మరియు డ్యూయల్-ఎండ్ స్ట్రోక్ అడ్జస్టర్‌లతో ప్రామాణిక అంతర్నిర్మిత సర్దుబాటు చేయగల ఎయిర్ కుషన్‌లు అమర్చబడి ఉంటాయి. ముందుగా రిజర్వు చేయబడిన పొడవైన కమ్మీలు D-M9 సిరీస్ మాగ్నెటిక్ స్విచ్‌లకు సరిపోతాయి మరియు శుభ్రమైన వర్క్‌షాప్‌లకు చమురు రహిత ఆపరేషన్‌కు మద్దతు ఉంది. లోడ్ సామర్థ్యం ద్వారా వర్గీకరించబడింది: లైట్ డ్యూటీకి φ10~20, మీడియం-లైట్ డ్యూటీకి φ25~40, మీడియం డ్యూటీకి φ50~63, హెవీ డ్యూటీకి φ80~100. లాంగ్-డిస్టెన్స్ మెటీరియల్ కన్వేయింగ్, ఆటోమేటిక్ డోర్ యాక్చుయేషన్, మ్యాచింగ్‌లో హెవీ వర్క్‌పీస్ షిఫ్టింగ్ మరియు లాంగ్-స్ట్రోక్ పొజిషనింగ్‌లో నాన్-స్టాండర్డ్ ఆటోమేషన్ లైన్‌లపై ఎకనామిక్ యూనివర్సల్ లీనియర్ డ్రైవింగ్ సొల్యూషన్‌గా విస్తృతంగా వర్తించబడుతుంది.

SOLH CY3 మాగ్నెటిక్ కప్లింగ్ రాడ్‌లెస్ సిలిండర్ అనేది SMC కౌంటర్‌పార్ట్‌లతో పూర్తి డైమెన్షనల్ ఇంటర్‌చేంజ్‌బిలిటీతో CY1 సిరీస్ యొక్క అప్‌గ్రేడ్ వెర్షన్. ఇది సున్నా గాలి లీకేజీ మరియు కాలుష్య రహిత ఆపరేషన్‌ను సాధించడానికి పూర్తిగా మూసివున్న బారెల్ లోపల అంతర్గత పిస్టన్ మరియు బాహ్య స్లయిడ్ క్యారేజ్ మధ్య నాన్-కాంటాక్ట్ మాగ్నెటిక్ సింక్రోనస్ డ్రైవ్‌ను స్వీకరిస్తుంది. బోర్ పరిమాణాలు φ6 నుండి φ63 మిమీ వరకు గరిష్ట స్ట్రోక్‌తో 5000 మిమీ వరకు ఉంటాయి, సంప్రదాయ టై రాడ్ సిలిండర్‌లతో పోలిస్తే ఇన్‌స్టాలేషన్ ఫుట్‌ప్రింట్‌ను 50% తగ్గించవచ్చు. రెండు రకాలు అందుబాటులో ఉన్నాయి: CY3B ప్రాథమిక రకం ఎండ్ బ్రాకెట్‌లు మరియు అసాధారణ లోడ్ మరియు మాగ్నెటిక్ డీకప్లింగ్‌ను నివారించడానికి బాహ్య మార్గదర్శకాలు అవసరం; అదనపు మౌంటు స్థలాన్ని ఆదా చేయడానికి CY3R డైరెక్ట్-మౌంట్ వెర్షన్ నేరుగా ఎక్విప్‌మెంట్ బేస్‌పై పరిష్కరించబడింది. పొడవాటి దుస్తులు-నిరోధక వలయాలు కనీస పని ఒత్తిడిని 0.12 MPaకి తగ్గిస్తాయి. ప్రామాణిక ద్వంద్వ-ముగింపు రబ్బరు బఫర్‌లు అమర్చబడి ఉంటాయి మరియు ఐచ్ఛిక X160 హై-స్పీడ్ వెర్షన్ గరిష్టంగా 1500 mm/s వేగంతో మద్దతు ఇస్తుంది. ముందుగా సెట్ చేసిన స్లాట్‌లు పొజిషన్ ఫీడ్‌బ్యాక్ కోసం D-M9 మాగ్నెటిక్ స్విచ్‌లను కలిగి ఉంటాయి. స్టాండర్డ్ ఆయిల్-ఫ్రీ ఆపరేషన్ సెమీకండక్టర్స్, ఎలక్ట్రానిక్స్, మెడికల్ మరియు ఫుడ్ ఇండస్ట్రీస్ కోసం డస్ట్-ఫ్రీ వర్క్‌షాప్‌లకు సరిపోతుంది. ఇది సుదూర వర్క్‌పీస్ ట్రాన్స్‌ఫర్, ప్రొటెక్టివ్ డోర్ యాక్చుయేషన్ మరియు హైజీనిక్ ఆటోమేషన్‌లో కాంపాక్ట్ లాంగ్-స్ట్రోక్ లీనియర్ మోషన్ కోసం 0.5 కిలోల నుండి 40 కిలోల వరకు లైట్ నుండి మీడియం లోడ్‌లను నిర్వహిస్తుంది.

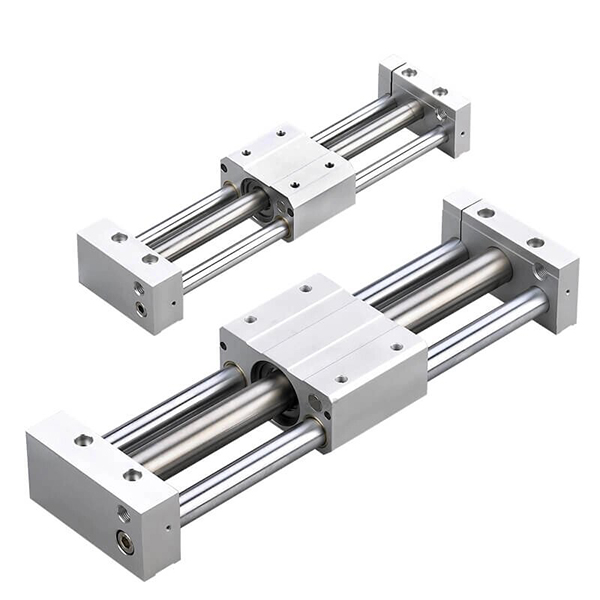

SOLH CY1 సిరీస్ అనేది ఒక క్లాసిక్ ఎకనామిక్ మాగ్నెటిక్ కప్లింగ్ రాడ్‌లెస్ సిలిండర్, ఇది అప్‌గ్రేడ్ చేసిన CY3 సిరీస్‌కు ముందు, అసలు SMC CY1 ఉత్పత్తులతో పూర్తిగా డైమెన్షనల్‌గా మార్చుకోగలిగేది. ఇది నాన్-కాంటాక్ట్ మాగ్నెటిక్ సింక్రోనస్ డ్రైవ్ మరియు జీరో ఎయిర్ లీకేజీతో పూర్తిగా మూసివున్న బారెల్ నిర్మాణాన్ని స్వీకరిస్తుంది, ఎలక్ట్రానిక్స్, మెడికల్ మరియు ఫుడ్ ఇండస్ట్రీస్ యొక్క చమురు రహిత శుభ్రమైన పని వాతావరణాలకు అనుకూలం. బోర్ పరిమాణాలు φ6 నుండి 63 మిమీ వరకు ఉంటాయి, స్టాండర్డ్ స్ట్రోక్ 1000 మిమీ వరకు మరియు గరిష్టంగా 1500 మిమీ వరకు పొడిగించిన స్ట్రోక్ అద్భుతమైన ఖర్చు పనితీరుతో ఉంటుంది. ఐదు నిర్మాణాత్మక సంస్కరణలు అందుబాటులో ఉన్నాయి: CY1B ప్రాథమిక రకం బాహ్య మార్గదర్శకాలు మరియు ముగింపు బ్రాకెట్‌లు అవసరం; అదనపు గైడ్‌లు లేకుండా తేలికపాటి లోడ్‌ల కోసం అంతర్నిర్మిత స్లైడింగ్ బేరింగ్‌లతో CY1S; మృదువైన హై-ఫ్రీక్వెన్సీ రెసిప్రొకేషన్ కోసం CY1L బాల్ బేరింగ్ రకం; CY1H హై-ప్రెసిషన్ మోడల్ ±0.02mm పునరావృత స్థాన ఖచ్చితత్వాన్ని సాధించడం; CY1F తక్కువ ప్రొఫైల్ రకం 29% ఇరుకైన నిలువు సంస్థాపన స్థలం కోసం మొత్తం ఎత్తును తగ్గించింది. కనిష్ట ప్రారంభ పీడనం 0.18MPa, స్టాండర్డ్ డ్యూయల్-ఎండ్ రబ్బర్ బఫర్‌లు మరియు ఐచ్ఛిక బాహ్య హైడ్రాలిక్ బఫర్‌లతో అమర్చబడి, స్థానం సిగ్నల్ ఫీడ్‌బ్యాక్ కోసం D-M9 మరియు D-A9 మాగ్నెటిక్ స్విచ్‌లకు అనుకూలంగా ఉంటుంది. ఇది CY3 సిరీస్ కంటే తక్కువ ఖర్చవుతుంది మరియు క్లీన్-రూమ్ మెటీరియల్ ట్రాన్స్‌ఫర్, ప్రొటెక్టివ్ డోర్ డ్రైవింగ్ మరియు మీడియం-లాంగ్ డిస్టెన్స్ వర్క్‌పీస్ ట్రాన్స్‌పోర్టేషన్‌తో సహా బడ్జెట్-పరిమిత సాంప్రదాయ ఆటోమేషన్ కోసం 0.5kg నుండి 40kg వరకు లైట్ నుండి మీడియం లోడ్‌ల వరకు తక్కువ ఖర్చుతో కూడిన ఎంపికగా పనిచేస్తుంది.
