బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

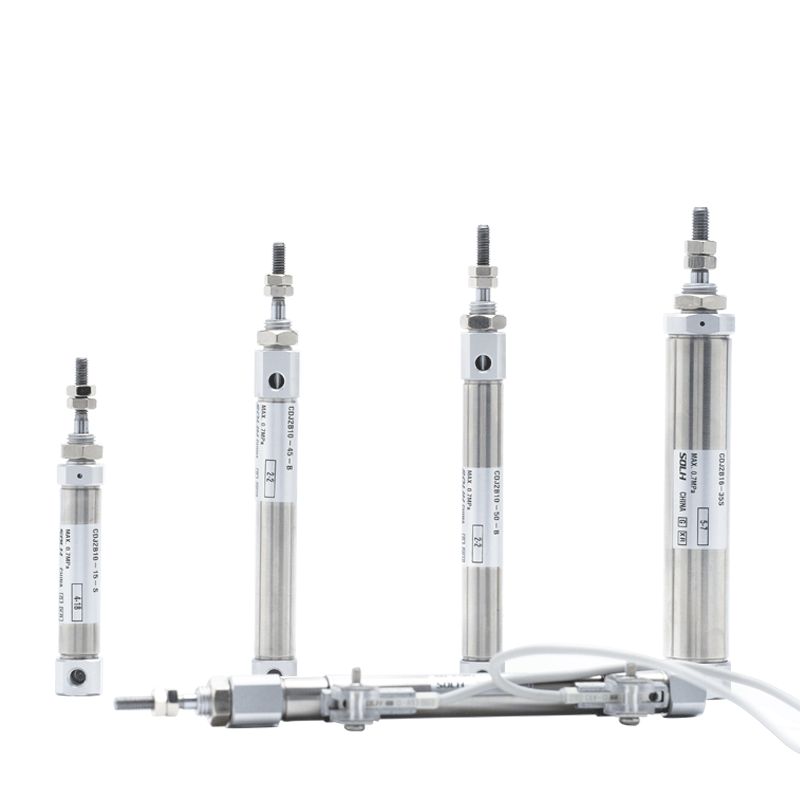

SOLH CDJ2 సిరీస్ అనేది మాగ్నెటిక్-రింగ్ ఎక్విప్డ్ పెన్-టైప్ స్టెయిన్లెస్ స్టీల్ మినీ సిలిండర్, SMC CJ2 సిరీస్తో పూర్తిగా మార్చుకోగలిగినది. బోర్ పరిమాణాలు: φ6 / 10 / 16 మిమీ. అత్యుత్తమ లక్షణాలు: అల్ట్రా-కాంపాక్ట్ అవుట్లైన్, తేలికపాటి నిర్మాణం, తుప్పు నిరోధకత మరియు స్థిరమైన హై-స్పీడ్ హై-ఫ్రీక్వెన్సీ ఆపరేషన్. ఎలక్ట్రానిక్స్, మెడికల్, ఫుడ్ ప్రాసెసింగ్ మరియు ప్రెసిషన్ ఆటోమేషన్ పరిమిత-స్పేస్ స్టేషన్లలో విస్తృతంగా ఉపయోగించబడుతుంది; ప్రధాన స్రవంతి సూక్ష్మ లీనియర్ యాక్యుయేటర్.
1. స్టాండర్డ్ స్పెసిఫికేషన్: SMC మినీ సిలిండర్ డైమెన్షనల్ స్టాండర్డ్ (నాన్ ISO స్టాండర్డ్), ఇండస్ట్రీలో యూనివర్సల్ మౌంటు డైమెన్షన్లతో సరిపోతుంది.
2. మెటీరియల్: 304 స్టెయిన్లెస్ స్టీల్ బారెల్ & పిస్టన్ రాడ్, రస్ట్ ప్రూఫ్ మరియు తుప్పు నిరోధకత, తేమ, బలహీనమైన యాసిడ్, బలహీన క్షార మరియు శుభ్రమైన ఉత్పత్తి పరిసరాలకు అనుకూలం.
3. నిర్మాణం: స్ట్రెయిట్ రౌండ్ బారెల్, క్రిమ్ప్డ్ ఎండ్ క్యాప్స్, టై-రాడ్ ఫ్రీ డిజైన్, అల్ట్రా-స్మాల్ వాల్యూమ్. CDJ2-16×100 మాత్రమే సుమారు. 120గ్రా.
4. ఆపరేషన్ వేరియంట్స్
-- CDJ2B డబుల్ యాక్టింగ్: రెండు చివర్లలో గాలి సరఫరా, యూనివర్సల్ స్టాండర్డ్ మోడల్
-- CDJ2E సింగిల్ యాక్టింగ్: స్ప్రింగ్ రిటర్న్; CDJ2ET: స్ప్రింగ్ పొడిగింపు
-- CDJ2KB నాన్-రొటేటింగ్: యాంటీ-ట్విస్ట్ మరియు ఖచ్చితమైన పొజిషనింగ్ కోసం షట్కోణ పిస్టన్ రాడ్
5. కుషన్: ప్రామాణిక రబ్బరు పరిపుష్టి; ప్రభావం మరియు శబ్దాన్ని తగ్గించడానికి హై-స్పీడ్ అప్లికేషన్ల కోసం ఎయిర్ కుషన్ (ప్రత్యయం Z) ఐచ్ఛికం.
6. సీలింగ్: చమురు రిజర్వాయర్ గాడితో తక్కువ-ఘర్షణ ముద్ర. తక్కువ ప్రారంభ ఒత్తిడి (0.06MPa), చమురు రహిత ఆపరేషన్, సేవా జీవితం ≥5 మిలియన్ సైకిల్స్.
7. పొజిషన్ డిటెక్షన్: అంతర్నిర్మిత మాగ్నెటిక్ రింగ్, పిస్టన్ పొజిషన్ మానిటరింగ్ కోసం M9B / A93 / Z73 సిరీస్ మాగ్నెటిక్ స్విచ్లకు అనుకూలంగా ఉంటుంది.

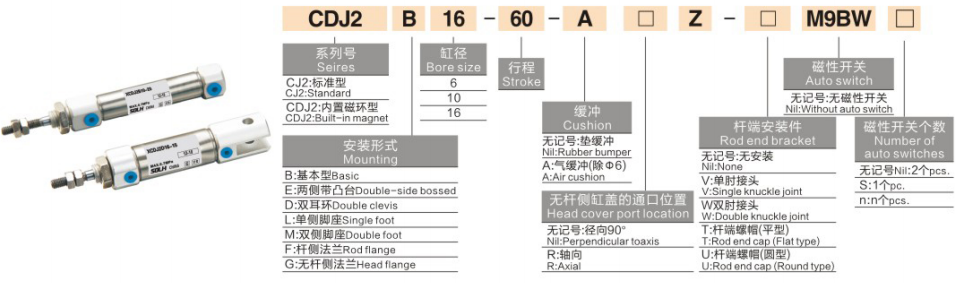

1. మోడల్ ఉదాహరణ:CDJ2B16-50Z-B
|
సెగ్మెంట్ |
కోడ్ |
కోడ్ నిర్వచనం |
| CDJ2 |
సిరీస్ కోడ్ |
అంతర్నిర్మిత మాగ్నెట్తో స్టెయిన్లెస్ స్టీల్ మినీ సిలిండర్ |
| B / E / ET / KB |
చర్య రకం |
బి=డబుల్ యాక్టింగ్ E=సింగిల్ యాక్టింగ్ స్ప్రింగ్ రిటర్న్ ET=సింగిల్ యాక్టింగ్ స్ప్రింగ్ ఎక్స్టెన్డ్ KB=నాన్-రొటేటింగ్ డబుల్ యాక్టింగ్ |
|
16 |
బోర్ పరిమాణం (మిమీ) |
6 / 10 / 16 |
|
50 |
ప్రామాణిక స్ట్రోక్ (మిమీ) |
డబుల్ యాక్టింగ్ గరిష్టంగా 200mm; సింగిల్ యాక్టింగ్ గరిష్టంగా 100మి.మీ |
|
Z |
కుషన్ ఎంపిక |
ఖాళీ = రబ్బరు కుషన్ Z = ఎయిర్ కుషన్ (φ10/16 అందుబాటులో ఉంది) |
|
B |
మౌంట్ గ్రూవ్ మారండి |
A=ట్రాక్ గాడి; B=స్టీల్ బ్యాండ్ గాడి (సాధారణం) |
2. ప్రామాణిక ఆర్డర్ సూచన ఉదాహరణలు
-- CDJ2B10-30-B: బోర్10, స్ట్రోక్30, డబుల్ యాక్టింగ్, రబ్బరు కుషన్, అయస్కాంతం అమర్చారు
-- CDJ2E6-15-B: బోర్6, స్ట్రోక్15, సింగిల్ యాక్టింగ్ స్ప్రింగ్ రిటర్న్
-- CDJ2KB16-50-B: బోర్16, స్ట్రోక్50, నాన్-రొటేటింగ్ షట్కోణ పిస్టన్ రాడ్
|
పారామీటర్ అంశం |
స్టాండర్డ్ స్పెసిఫికేషన్ |
| బోర్ రేంజ్ |
φ6, φ10, φ16 మిమీ |
| ఆపరేటింగ్ ఒత్తిడి |
0.1~0.7MPa (సింగిల్ యాక్టింగ్:0.2~0.7MPa); కనిష్ట ప్రారంభ ఒత్తిడి 0.06MPa |
| ప్రూఫ్ ఒత్తిడి |
1.05 MPa |
| పరిసర ఉష్ణోగ్రత |
-10 ~ +70℃；0 ~ +60℃ అయస్కాంత స్విచ్లతో అమర్చినప్పుడు |
| ఆపరేటింగ్ స్పీడ్ |
50 ~ 750 mm/s |
| కుషన్ |
ప్రామాణిక రబ్బరు పరిపుష్టి; φ10/16 కోసం ఎయిర్ కుషన్ (Z) ఐచ్ఛికం |
| ఎయిర్ పోర్ట్ థ్రెడ్ |
అన్ని బోర్లకు M5×0.8 |
| లూబ్రికేషన్ |
ముందుగా greased, చమురు రహిత ఆపరేషన్ అందుబాటులో ఉంది |
| స్ట్రోక్ టాలరెన్స్ |
± 1.0 మి.మీ |
1. డబుల్ యాక్టింగ్ CDJ2B
|
బోర్ (మి.మీ) |
థ్రస్ట్ (N) |
పుల్ ఫోర్స్ (N) |
సుమారు క్షితిజసమాంతర లోడ్ (కిలోలు) |
|
6 |
14 |
12 |
0.7 |
|
10 |
39 |
35 |
1.9 |
|
16 |
98 | 88 | 4.9 |
2. సింగిల్ యాక్టింగ్ CDJ2E (స్ప్రింగ్ రిటర్న్ @0.5MPa)
| బోర్ (మి.మీ) |
థ్రస్ట్ (N) |
స్ప్రింగ్ రిటర్న్ ఫోర్స్ (N) |
సుమారు క్షితిజసమాంతర లోడ్ (కిలోలు) |
| 6 | 12 | 3 | 0.6 |
|
10 |
36 |
7 |
1.8 |
| 16 |
92 |
18 |
4.6 |
1. మౌంటు ఉపకరణాలు
-- B ప్రాథమిక రకం: ఎండ్ క్యాప్ థ్రెడ్ల ద్వారా డైరెక్ట్ ఇన్స్టాలేషన్ (అత్యంత విస్తృతంగా ఉపయోగించబడుతుంది)
-- F ఫ్లాంజ్: రాడ్-సైడ్ / హెడ్-సైడ్ ఫ్లాంజ్ మౌంట్
-- L ఫుట్ బ్రాకెట్: సింగిల్ ఫుట్ ఫిక్సింగ్
-- D డబుల్ క్లీవిస్: వెనుక డబుల్ క్లెవిస్ (φ10/16)
-- E బాస్ మౌంట్: ఎండ్ క్యాప్స్పై మల్టీ-ఓరియంటేషన్ మౌంటింగ్ బాస్లు
2. మెయిన్ డెరివేటివ్ సిరీస్
-- CDJ2B: ప్రామాణిక డబుల్ నటన
-- CDJ2E: సింగిల్ యాక్టింగ్, స్ప్రింగ్ రిట్రాక్ట్ (ఎయిర్ కట్ తర్వాత ఆటో రిట్రాక్ట్)
-- CDJ2ET: సింగిల్ యాక్టింగ్, స్ప్రింగ్ ఎక్స్టెన్డ్ (ఎయిర్ కట్ తర్వాత ఆటో ఎక్స్టెన్డ్)
-- CDJ2KB: నాన్-రొటేటింగ్ షట్కోణ పిస్టన్ రాడ్
-- CDJ2RB: మౌంటు బాస్లు లేకుండా డైరెక్ట్ మౌంట్ స్లిమ్ వెర్షన్
1. బోర్ ఎంపిక: అవసరమైన థ్రస్ట్/లోడ్, రిజర్వ్ ≥50% భద్రతా మార్జిన్ను లెక్కించండి; అధిక చక్రీయ వేగం కోసం చిన్న బోర్ను ఎంచుకోండి.
2. స్ట్రోక్ నిర్ధారణ: సమర్థవంతమైన ప్రయాణంలో అదనపు 10~20mm మార్జిన్ను జోడించండి; గరిష్ట స్ట్రోక్: డబుల్ యాక్టింగ్ 200mm, సింగిల్ యాక్టింగ్ 100mm.
3. కాన్ఫిగరేషన్ మ్యాచింగ్
-- యాక్షన్ రకం: డబుల్ యాక్టింగ్ → B; సింగిల్ యాక్టింగ్ స్ప్రింగ్ రిట్రాక్ట్ → E; యాంటీ-ట్విస్ట్ పొజిషనింగ్ → KB
-- కుషన్: హై-స్పీడ్ ఆపరేషన్ Z ఎయిర్ కుషన్ని ఎంచుకోండి
-- స్థానం అభిప్రాయం: మాగ్నెట్ అమర్చిన మోడల్ని ఎంచుకోండి, M9B/A93 మాగ్నెటిక్ స్విచ్లను సరిపోల్చండి
SOLH CDJ2 స్టెయిన్లెస్ స్టీల్ పెన్-రకం మినీ సిలిండర్ SMC CJ2తో పరస్పరం మార్చుకోగలిగింది, డబుల్ యాక్టింగ్, సింగిల్ యాక్టింగ్ మరియు నాన్-రొటేటింగ్ షట్కోణ రాడ్ వేరియంట్లు, రబ్బర్/ఎయిర్ కుషన్ ఐచ్ఛికం, తుప్పు నిరోధక ఆయిల్-ఫ్రీ డిజైన్, ఎలెక్ట్రానిక్ కాంపాక్ట్ హై-ఫ్రీక్వెన్సీ యాక్టు మినియేచర్ ఎక్విప్మెంట్.
