బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

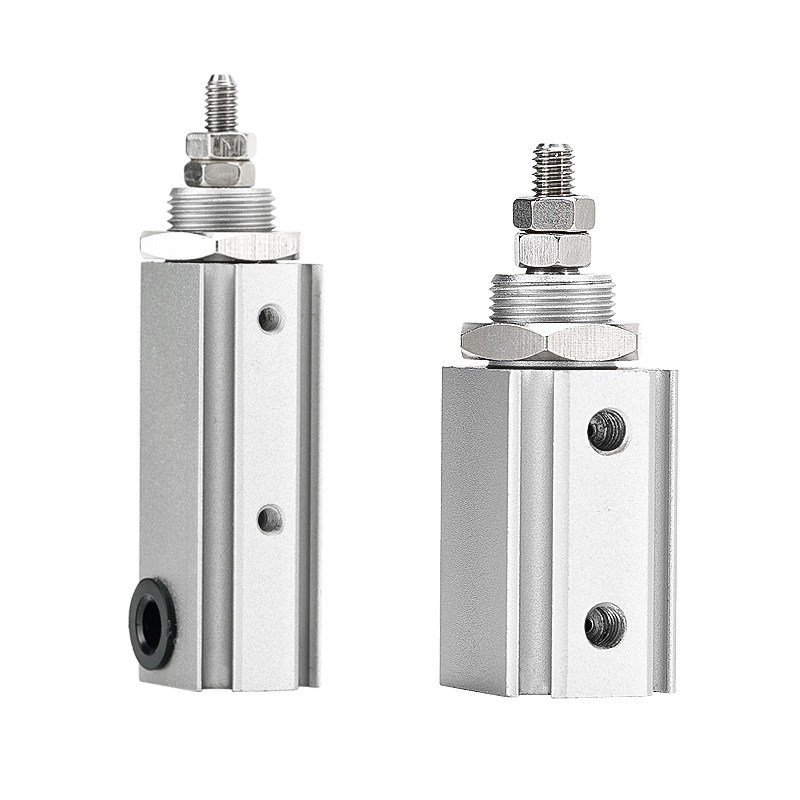

SOLH CJP2 సిరీస్ కాంపాక్ట్ డబుల్ యాక్టింగ్ పిన్ సిలిండర్. ప్రధాన ప్రయోజనాలు: అల్ట్రా-షార్ట్ బాడీ, తేలికపాటి నిర్మాణం, స్థిరమైన ద్వి దిశాత్మక థ్రస్ట్ మరియు నమ్మకమైన హై-ఫ్రీక్వెన్సీ ఆపరేషన్. పరిమిత స్థలం, మీడియం మైక్రో లోడ్లు మరియు హై-సైకిల్ ఆటోమేటెడ్ స్టేషన్లలో ద్వి దిశాత్మక ఖచ్చితత్వ పుష్-పుల్ కదలిక కోసం రూపొందించబడింది. మైక్రో బైడైరెక్షనల్ లీనియర్ డ్రైవింగ్ అప్లికేషన్లకు ఇది ప్రధాన స్రవంతి మోడల్.
-- డ్రైవ్ మోడ్: డబుల్ యాక్టింగ్ (స్ట్రోక్ను పొడిగించడం మరియు ఉపసంహరించుకోవడం రెండింటికీ గాలి సరఫరా). బోర్ పరిధి: Ø4 / 6 / 10 / 16mm, మైక్రో నుండి చిన్న పేలోడ్లను కవర్ చేస్తుంది.
-- నిర్మాణం: ఎక్స్ట్రూడెడ్ అల్యూమినియం బాడీ (సాంప్రదాయ ఇత్తడి వెర్షన్ నుండి అప్గ్రేడ్ చేయబడింది), 55%~65% తక్కువ బరువు. ప్రభావం మరియు శబ్దాన్ని తగ్గించడానికి రెండు చివర్లలో రబ్బరు కుషన్లను అమర్చారు.
-- బహుముఖ మౌంటు: 6 మౌంటు కాన్ఫిగరేషన్లు అందుబాటులో ఉన్నాయి: ప్రాథమిక రకం, ప్యానెల్ మౌంట్, ఫ్లాంజ్ మౌంట్, ఫుట్ మౌంట్, ట్రూనియన్ మౌంట్ మరియు మల్టీ-ఓరియంటేషన్ ఇన్స్టాలేషన్ కోసం క్లెవిస్ మౌంట్.
-- సెన్సార్ అనుకూలత: మాగ్నెటిక్ రింగ్తో నిర్మించిన అన్ని స్పెసిఫికేషన్లు, అదనపు బ్రాకెట్లు లేకుండా కనిష్ట Ø4 బోర్ & 5 మిమీ స్ట్రోక్తో సహా రెండు మాగ్నెటిక్ స్విచ్ల ఇన్స్టాలేషన్కు మద్దతు ఇస్తుంది.
-- మెటీరియల్ & సీలింగ్: హార్డ్ యానోడైజ్డ్ అల్యూమినియం + NBR సీల్స్, ఆయిల్-ఫ్రీ ఆపరేషన్, క్లీన్ లేదా కొద్దిగా జిడ్డు వాతావరణంలో అనుకూలం. మెకానికల్ సర్వీస్ లైఫ్ ≥3 మిలియన్ సైకిల్స్.

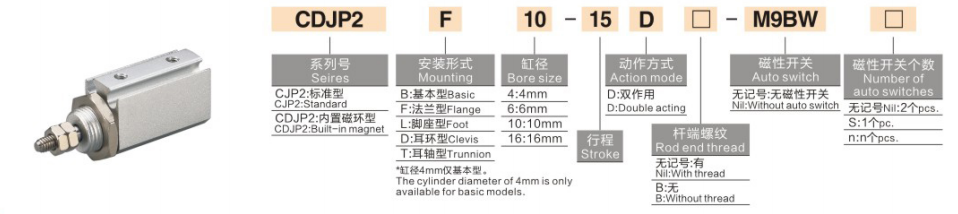

1. మోడల్ ఉదాహరణ:CDJP2B10-15D-M9B
|
సెగ్మెంట్ |
కోడ్ |
నిర్వచనం |
| CJP2 / CDJP2 |
సిరీస్ కోడ్ |
CJP2 = అయస్కాంత వలయం లేకుండా CDJP2 = అంతర్నిర్మిత మాగ్నెటిక్ రింగ్ |
| బి / ఎఫ్ / ఎల్ / టి |
మౌంట్ రకం |
B=ప్రాథమిక; F=ప్యానెల్ మౌంట్; L=ఫ్లేంజ్; T=అడుగు మౌంట్ |
|
10 |
బోర్ పరిమాణం (మిమీ) |
Ø4 / 6 / 10 / 16 |
|
15 |
ప్రామాణిక స్ట్రోక్ (మిమీ) |
5/10/15/20/25/30 |
|
D |
చర్య కోడ్ |
D = డబుల్ నటన (స్థిరమైన మార్కింగ్) |
| -M9B |
అయస్కాంత స్విచ్ |
ఐచ్ఛికం, ద్వి దిశాత్మక స్థాన గుర్తింపు కోసం 2 స్విచ్లకు మద్దతు ఇవ్వండి |
2. ప్రామాణిక ఆర్డర్ సూచన ఉదాహరణలు
-- CJP2B6-20D: బోర్ 6, స్ట్రోక్ 20, డబుల్ యాక్టింగ్ బేసిక్ టైప్, మాగ్నెటిక్ రింగ్ లేదు
-- CDJP2F4-10D: బోర్ 4, స్ట్రోక్ 10, ప్యానెల్ మౌంట్, అంతర్నిర్మిత మాగ్నెటిక్ రింగ్
-- CDJP2B16-30D-2M9B: బోర్ 16, స్ట్రోక్ 30, ప్రాథమిక రకం, రెండు M9B స్విచ్లతో అమర్చబడింది
|
పారామీటర్ అంశం |
Ø4 |
Ø6 |
Ø10 |
Ø16 |
| బోర్ (మి.మీ) |
4 |
6 |
10 |
16 |
| ప్రామాణిక స్ట్రోక్ (మిమీ) |
5/10/15/20 |
5/10/15/20/25/30 |
5/10/15/20/25/30 |
5/10/15/20/25/30 |
| ఆపరేటింగ్ ప్రెజర్ (MPa) |
0.15~0.7 |
0.12~0.7 |
0.06~0.7 |
0.06~0.7 |
| థ్రస్ట్ @0.5MPa (N) |
పొడిగింపు:6.3; ఉపసంహరణ: 5.4 |
పొడిగింపు:14.1; ఉపసంహరణ:12.4 |
పొడిగింపు:39.3; ఉపసంహరణ:35.3 |
పొడిగింపు:98.5; ఉపసంహరణ:90.2 |
| కుషన్ |
రెండు చివర్లలో రబ్బరు కుషన్ |
|
|
|
| పరిసర ఉష్ణోగ్రత |
-10 ~ +70℃ (పైపింగ్ లోపల ఐసింగ్ లేదు) |
|
|
|
| సుమారు నికర బరువు (గ్రా) |
~7 |
~12 |
~25 |
~50 |
| ఎయిర్ కనెక్షన్ |
OD4 PU గొట్టాల కోసం డైరెక్ట్ పుష్-ఇన్ ఫిట్టింగ్ |
|
|
|
1. అల్ట్రా-షార్ట్ తేలికైన శరీరం
-- లెగసీ CJP మోడల్తో పోల్చితే మొత్తం పొడవు 6~9.5mm కుదించబడింది, బరువు 55%~65% తగ్గించబడింది, అల్ట్రా-పరిమిత ఇన్స్టాలేషన్ లేఅవుట్కు సరైనది.
2. స్థిరమైన ద్విదిశాత్మక అవుట్పుట్
-- రిటర్న్ స్ప్రింగ్ లేకుండా డబుల్ యాక్టింగ్ డిజైన్. ద్వి దిశాత్మక థ్రస్ట్ సమానమైన సింగిల్ యాక్టింగ్ సిలిండర్ల కంటే 30%~50% ఎక్కువ, 100g ~ 5kg పేలోడ్లకు అనుకూలంగా ఉంటుంది.
3. అధిక ఫ్రీక్వెన్సీ & తక్కువ శబ్దం ఆపరేషన్
-- రబ్బరు కుషన్ + తక్కువ-ఘర్షణ సీలింగ్. ఆపరేటింగ్ స్పీడ్ 50~500mm/s, 200cpm పైన స్థిరంగా ఉంటుంది, ఇంపాక్ట్ నాయిస్ ≤60dB.
4. మల్టిపుల్ మౌంటు & ఫుల్ మాగ్నెటిక్ రింగ్ స్టాండర్డ్
-- 6 మౌంటు ఫారమ్లు సంక్లిష్టమైన టూలింగ్ లేఅవుట్కు అనుగుణంగా ఉంటాయి. అన్ని పరిమాణాలకు అమర్చబడిన మాగ్నెటిక్ రింగ్, అనుకూలమైన స్థాన పర్యవేక్షణ కోసం కనీస Ø4 బోర్ కూడా డ్యూయల్ మాగ్నెటిక్ స్విచ్లకు మద్దతు ఇస్తుంది.
5. చమురు రహిత డిజైన్ & సుదీర్ఘ సేవా జీవితం
-- క్లీన్ ప్రొడక్షన్ లైన్లకు అనుకూలమైనది. గట్టిపడిన అల్యూమినియం బాడీ మరియు వేర్-రెసిస్టెంట్ సీల్స్ ≥3 మిలియన్ సైకిళ్లపై స్థిరమైన ఆపరేషన్ను నిర్ధారిస్తాయి.
1. మౌంటు రూపాలు
-- ప్రాథమిక రకం (B): నేరుగా పుష్-పుల్ కోసం బాహ్య థ్రెడ్ అక్షసంబంధ ఫిక్సింగ్ను ముగించండి
-- ప్యానెల్ రకం (F): అల్ట్రా-సన్నని లేఅవుట్ కోసం ఎక్విప్మెంట్ ప్యానెల్లో శరీరం పొందుపరచబడింది
-- ఫ్లాంజ్ టైప్ (L): నిలువు లోడ్ అప్లికేషన్ల కోసం రాడ్ సైడ్ ఫ్లాంజ్ ఫిక్సింగ్
-- ఫుట్ టైప్ (T): క్షితిజ సమాంతర పార్శ్వ పుష్-పుల్ కోసం దిగువ ఫుట్ మౌంట్
2. సాధారణ అప్లికేషన్ దృశ్యాలు
-- 3C ఎలక్ట్రానిక్స్: మైక్రో కాంపోనెంట్ గ్రిప్పింగ్, చిప్ ఎజెక్షన్, బటన్ డ్యూరబిలిటీ టెస్ట్, మినియేచర్ జిగ్ డ్రైవింగ్
-- ప్రెసిషన్ ఎక్విప్మెంట్: మైక్రో వాల్వ్ స్విచింగ్, ఫైబర్ పొజిషనింగ్, ఇన్స్ట్రుమెంట్ ఫైన్ అడ్జస్ట్మెంట్, మినియేచర్ స్లయిడర్ యాక్చుయేషన్
-- సాధారణ ఆటోమేషన్: హై-ఫ్రీక్వెన్సీ లోడింగ్/అన్లోడింగ్, లేబుల్ పీలింగ్, షార్ట్-స్ట్రోక్ వర్క్పీస్ బదిలీ
-- వైద్య పరికరాలు: చిన్న పరికరం టెలిస్కోపిక్ కదలిక, మైక్రో ఫ్లూయిడ్ ప్రొపల్షన్, ప్రెసిషన్ పొజిషనింగ్ అసెంబ్లీలు
|
పోలిక అంశం |
CJP2 డబుల్ యాక్టింగ్ పిన్ సిలిండర్ |
CJ1 అల్ట్రా-మినీ పిన్ సిలిండర్ |
CJP సింగిల్ యాక్టింగ్ పిన్ సిలిండర్ |
| బోర్ రేంజ్ (మిమీ) |
Ø4/6/10/16 |
Ø2.5/4 |
Ø6/10/16 |
| యాక్షన్ మోడ్ |
ద్వంద్వ నటన (ద్వి దిశాత్మక థ్రస్ట్) |
సింగిల్/డబుల్ యాక్టింగ్ |
సింగిల్ యాక్టింగ్ (వసంత రిటర్న్) |
| థ్రస్ట్ @0.5MPa (N) |
5.4~98.5 (మధ్యస్థం) |
0.64~6.3 (అల్ట్రా-తక్కువ) |
10~50 (చిన్నది) |
| బరువు (గ్రా) |
7~50 (కాంతి) |
2~3.5 (అల్ట్రా-లైట్) |
10~30 (మధ్యస్థం) |
| శరీర పొడవు |
అల్ట్రా-చిన్న |
పొట్టి |
ప్రామాణికం |
| ఖర్చు స్థాయి |
మధ్యస్థ, అధిక ధర-పనితీరు |
తక్కువ (ఆర్థిక వ్యవస్థ) |
మధ్యస్థం |
| ఆదర్శ దృశ్యం |
ద్వి దిశాత్మక డ్రైవింగ్, మీడియం మైక్రో లోడ్, అధిక ఫ్రీక్వెన్సీ |
చాలా పరిమిత స్థలం, అల్ట్రా-లైట్ మైక్రో లోడ్ |
ఏకదిశాత్మక డ్రైవింగ్, పవర్-ఆఫ్ స్ప్రింగ్ రీసెట్ అవసరం |
1. పేలోడ్ ఆధారంగా బోర్ ఎంపిక
-- Ø4 ≤0.5kg；Ø6=0.5~1kg；Ø10=1~3kg；Ø16=3~5kg. రిజర్వ్ ≥30% భద్రతా మార్జిన్.
2. స్ట్రోక్ నిర్ధారణ
-- అవసరమైన ప్రయాణానికి అనుగుణంగా స్ట్రోక్ని ఎంచుకోండి; స్థిరమైన హై-ఫ్రీక్వెన్సీ సైక్లింగ్ కోసం చిన్న స్ట్రోక్లకు ప్రాధాన్యత ఇవ్వండి.
3. కాన్ఫిగరేషన్ మ్యాచింగ్
-- పొజిషన్ క్లోజ్డ్-లూప్ కంట్రోల్: ద్వి దిశాత్మక స్థాన ఫీడ్బ్యాక్ కోసం రెండు M9B మాగ్నెటిక్ స్విచ్లను అమర్చండి.
-- ఇన్స్టాలేషన్ లేఅవుట్: ఎంబెడెడ్ పరికరాల కోసం ప్యానెల్ రకం (F); అక్షసంబంధ థ్రెడ్ అసెంబ్లీ కోసం ప్రాథమిక రకం (B).
SOLH CJP2 కాంపాక్ట్ డబుల్ యాక్టింగ్ పిన్ న్యూమాటిక్ సిలిండర్ అల్ట్రా-షార్ట్ లైట్ వెయిట్ బాడీ, బైడైరెక్షనల్ స్టేబుల్ థ్రస్ట్, రబ్బర్ కుషన్ మరియు 6 మౌంటు వేరియంట్లను కలిగి ఉంది; CDJP2 వెర్షన్ అంతర్నిర్మిత M9 సిరీస్ స్విచ్లకు అనుకూలమైన మాగ్నెటిక్ రింగ్, 3Cలో ద్వి దిశాత్మక షార్ట్-స్ట్రోక్ పుష్-పుల్ టాస్క్లకు అనువైన మైక్రో లీనియర్ యాక్యుయేటర్, ప్రెసిషన్ ఇన్స్ట్రుమెంట్స్ మరియు మెడికల్ ఆటోమేషన్ పరికరాలు.
