బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

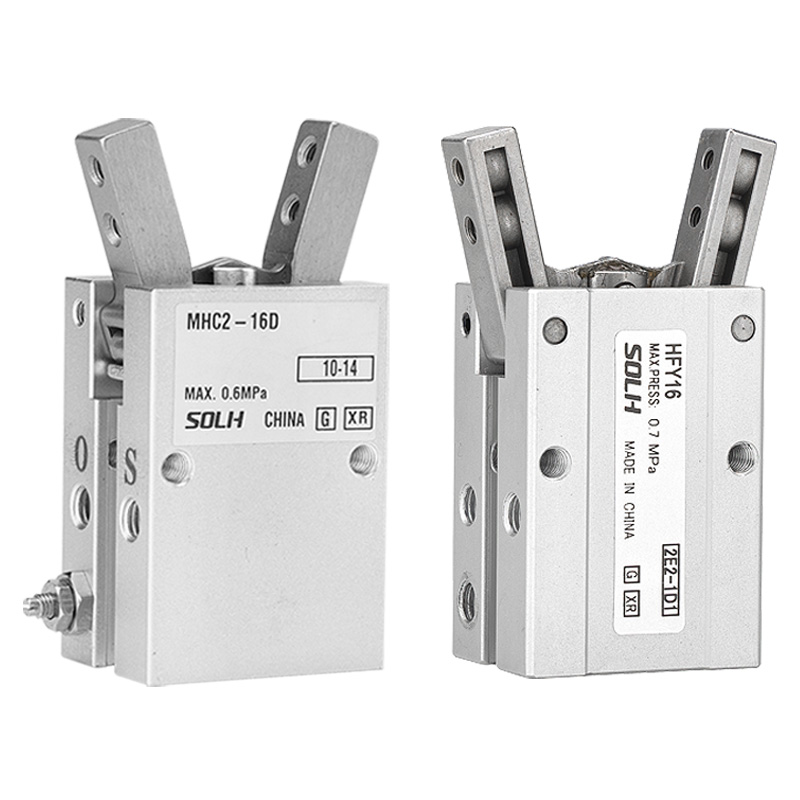

SOLH HFY సిరీస్ అనేది సింగిల్ పిస్టన్ మరియు పైవట్ లివర్ మెకానిజం ద్వారా నడిచే కాంపాక్ట్ Y-ఆకారపు స్వింగ్ గ్రిప్పర్, ఇది SMC MHC2కి ప్రత్యక్ష ప్రత్యామ్నాయం. ప్రధాన లక్షణాలు: బలమైన బిగింపు శక్తి కోసం లివర్ టార్క్ యాంప్లిఫికేషన్, పెద్ద స్వింగ్ ఓపెనింగ్ యాంగిల్, టైట్ ఇన్స్టాలేషన్ స్పేస్ కోసం స్లిమ్ బాడీ. ఎలక్ట్రానిక్స్, హార్డ్వేర్, ప్లాస్టిక్ పార్ట్ మరియు లైట్-డ్యూటీ అసెంబ్లీ స్టేషన్లలో విస్తృతంగా ఉపయోగించే రౌండ్, వంకర మరియు క్రమరహిత చిన్న భాగాలకు అనువైనది.
1. ట్రాన్స్మిషన్: లీనియర్ మోషన్ను Y-టైప్ స్వింగ్ మూమెంట్గా మార్చడానికి సింగిల్ పిస్టన్ పైవట్ లివర్ అసెంబ్లీని నెట్టివేస్తుంది. లివర్ నిర్మాణం శక్తివంతమైన బిగింపు కోసం అవుట్పుట్ టార్క్ను పెంచుతుంది.
2. ఆపరేషన్ మోడ్లు
-- HFY: డబుల్ యాక్టింగ్ (ప్రామాణికం) – ఓపెన్ & క్లోజ్ కోసం బైడైరెక్షనల్ ఎయిర్ కంట్రోల్
-- HFTY: సింగిల్ యాక్టింగ్ సాధారణంగా ఓపెన్ – ఎయిర్ సప్లై క్లాంప్లు; ఒత్తిడి నష్టం తర్వాత వసంత స్వయంచాలకంగా తెరుచుకుంటుంది
3. స్వింగ్ యాంగిల్: గరిష్టంగా ఓపెన్ +30°, ఓవర్ క్లోజ్ -10°, మొత్తం ప్రభావవంతమైన స్వింగ్ సుమారు. 40°, భాగాలను తీయడానికి తగినంత ప్రారంభ క్లియరెన్స్ను అందిస్తుంది.
4. నిర్మాణం: హార్డ్ యానోడైజ్డ్ అల్యూమినియం బాడీ, అధిక బలం దవడలు, అంతర్నిర్మిత మాగ్నెటిక్ రింగ్. మూడు మౌంటు ఉపరితలాలు (దిగువ / వైపు / వెనుక). స్వతంత్ర వేగ నియంత్రణ కోసం ఇంటిగ్రేటెడ్ సర్దుబాటు చేయగల థొరెటల్ వాల్వ్లు.
5. స్థాన ఖచ్చితత్వం: రిపీట్ పొజిషనింగ్ ఖచ్చితత్వం ±0.02mm, లైట్-డ్యూటీ ఖచ్చితత్వం ఎంపిక కోసం స్థిరంగా ఉంటుంది.

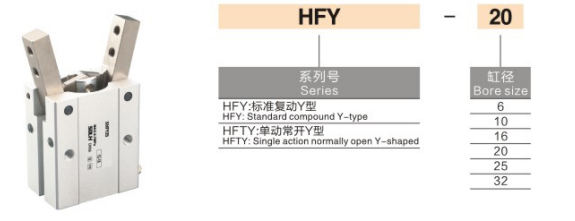

1. మోడల్ ఉదాహరణ:HFY20-M9BW
|
సెగ్మెంట్ |
కోడ్ |
నిర్వచనం |
| HFY / HFTY |
సిరీస్ కోడ్ HF |
Y = డబుల్ యాక్టింగ్ Y స్వింగ్ గ్రిప్పర్ HFTY = సింగిల్ యాక్టింగ్ సాధారణంగా ఓపెన్ |
|
20 |
బోర్ పరిమాణం (మిమీ) |
6,10,16,20,25,32 |
| -M9B |
అయస్కాంత స్విచ్ |
M9B (NPN) / M9N (PNP) W=1m కేబుల్; L=3m కేబుల్ |
| అనుకూల ప్రత్యయం |
ఐచ్ఛిక అప్గ్రేడ్ |
-X విస్తరించిన దవడ -J డస్ట్ ప్రూఫ్ కవర్ |
2. ప్రామాణిక ఆర్డర్ సూచన
HFY25-M9BW బోర్ 25, డబుల్ యాక్టింగ్, M9BW మాగ్నెటిక్ స్విచ్ (1మీ కేబుల్)తో అమర్చబడింది.
|
పారామీటర్ అంశం |
స్టాండర్డ్ స్పెసిఫికేషన్ |
| దవడ కాన్ఫిగరేషన్ |
2 దవడలు, Y-రకం పివోట్ స్వింగ్ కదలిక |
| ఆపరేషన్ మోడ్ |
HFY డబుల్ యాక్టింగ్; HFTY సింగిల్ యాక్టింగ్ నం |
| ఆపరేటింగ్ ఒత్తిడి |
HFY:0.15~0.7MPa HFTY:0.25~0.7MPa (ఆప్టిమల్:0.5MPa) |
| ప్రూఫ్ ఒత్తిడి |
1.0 MPa |
| పరిసర ఉష్ణోగ్రత |
-20 ~ +70℃ (పైపింగ్ లోపల ఐసింగ్ లేదు) |
| స్థానం ఖచ్చితత్వాన్ని పునరావృతం చేయండి |
± 0.02 మి.మీ |
| గరిష్ట ఆపరేటింగ్ ఫ్రీక్వెన్సీ |
నిమిషానికి 180 సైకిళ్లు |
| ఎయిర్ పోర్ట్ థ్రెడ్ |
బోర్ 6: M3×0.5 బోర్ 10~32: M5×0.8 |
| లూబ్రికేషన్ |
ఆయిల్-ఫ్రీ, దవడలు లాంగ్ లైఫ్ గ్రీజుతో ముందే నింపబడి ఉంటాయి |
| స్విచ్ మౌంటు |
డ్యూయల్-సైడ్ వృత్తాకార పొడవైన కమ్మీలు, CMSH / DS1-Gకి అనుకూలంగా ఉంటాయి |
| మౌంటు ఐచ్ఛికాలు |
దిగువ, వైపు మరియు వెనుక మూడు-ఉపరితల మౌంటు |
|
బోర్ (మి.మీ) |
మోడల్ |
స్వింగ్ యాంగిల్ ఓపెన్/క్లోజ్ |
బిగింపు టార్క్ (N・సెం.మీ) |
గరిష్ట దవడ పొడిగింపు (మిమీ) |
నికర బరువు (గ్రా) |
|
6 |
HFY6 |
30°/-10° |
10 |
30 |
45 |
|
10 |
HFY10 |
30°/-10° |
32 |
30 |
90 |
|
16 |
HFY16 |
30°/-10° |
75 |
40 |
175 |
|
20 |
HFY20 |
30°/-10° |
125 |
60 |
310 |
|
25 |
HFY25 |
30°/-10° |
210 |
70 |
520 |
|
32 |
HFY32 |
30°/-10° |
350 |
85 |
890 |
⚠️ ముఖ్య గమనిక: దవడ పొడిగింపు పొడవు పెరిగే కొద్దీ బిగింపు టార్క్ తగ్గుతుంది. లోడ్ లెక్కింపు సమయంలో భద్రతా కారకం ≥1.5 తప్పనిసరిగా రిజర్వ్ చేయబడాలి.
✅ ఒకవేళ HFYకి ప్రాధాన్యత ఇవ్వండి:
-- వర్క్పీస్లు గుండ్రంగా, ఆర్క్ ఆకారంలో లేదా క్రమరహిత సూక్ష్మ భాగాలు (ఎలక్ట్రానిక్ టెర్మినల్స్, చిన్న ప్లాస్టిక్ హౌసింగ్లు)
-- పరిమిత ఇన్స్టాలేషన్ ఎన్వలప్లో సాపేక్షంగా పెద్ద ప్రారంభ కోణం (~40°) అవసరం
-- ఎత్తు/వెడల్పు పరిమితం చేయబడిన పరికరాల లేఅవుట్; Y స్వింగ్ నిర్మాణం సమాంతర గ్రిప్పర్ల కంటే ఎక్కువ స్థలాన్ని ఆదా చేస్తుంది
-- లైట్ లోడ్ ≤5kg, హై-ఫ్రీక్వెన్సీ సైక్లింగ్, డిమాండ్ ఖర్చుతో కూడుకున్న యాక్యుయేటర్
-- కాంపాక్ట్ కస్టమ్ టూలింగ్ కోసం అనువైన మూడు-ఉపరితల మౌంటు అవసరం
|
పోలిక అంశం |
HFY సిరీస్ |
MHC2 (SMC ఒరిజినల్) |
| ఒకరి నుండి ఒకరికి వ్యాధి ప్రబలడం |
సింగిల్ పిస్టన్ + పైవట్ లివర్ |
కామ్ + రాకర్ లివర్ |
| యాక్షన్ వెర్షన్లు |
డబుల్ యాక్టింగ్ / సింగిల్ యాక్టింగ్ NO |
డబుల్ యాక్టింగ్ / సింగిల్ యాక్టింగ్ NC |
| స్వింగ్ రేంజ్ |
+30°/-10° (మొత్తం ~40°) |
+45°/-15° (మొత్తం ~60°) |
| బిగింపు టార్క్ |
10 ~ 350 N・సెం.మీ |
15 ~ 420 N・సెం.మీ |
| బోర్ రేంజ్ |
6/10/16/20/25/32 |
6/10/16/20/25/32 |
| మౌంటు ఉపరితలాలు |
మూడు వైపులా (దిగువ/వైపు/వెనుక) |
రెండు వైపులా (దిగువ/వైపు) |
| ఖర్చు స్థాయి |
అధిక ధర పనితీరు దేశీయ ప్రత్యామ్నాయం |
అధిక దిగుమతి ధర |
| పరస్పర మార్పిడి |
ఇలాంటి మౌంటు డైమెన్షన్, కొంచెం తక్కువ టార్క్ |
పెద్ద ప్రారంభ కోణంతో ప్రామాణిక అసలైన వివరణ |
1. వర్క్పీస్ మాస్ & దవడ పొడిగింపు ఆధారంగా బోర్ ఎంపిక
-- లైట్ లోడ్ ≤1kg → ø6/10; మీడియం లోడ్ 1~5kg → ø16~32
2. ఆపరేషన్ మోడ్ ఎంపిక
-- సాధారణ నిరంతర ఉత్పత్తి → HFY డబుల్ నటన
-- పవర్ కట్ తర్వాత ఆటోమేటిక్ ఓపెనింగ్ అవసరం → HFTY సింగిల్ యాక్టింగ్ NO
3. మౌంటు లేఅవుట్
-- డిఫాల్ట్ బాటమ్ మౌంటు ప్రాధాన్యత; ఇరుకైన వెడల్పు కోసం సైడ్ మౌంట్; అసెంబ్లీ లైన్ బదిలీ స్టేషన్ల కోసం వెనుక మౌంట్
4. వేగం సర్దుబాటు
-- స్వింగ్ వేగాన్ని నియంత్రించడానికి మరియు వర్క్పీస్ ప్రభావాన్ని నివారించడానికి అంతర్నిర్మిత సర్దుబాటు చేయగల థొరెటల్ వాల్వ్లను ఉపయోగించండి
5. స్థానం అభిప్రాయం
-- పూర్తిగా ఓపెన్ & క్లోజ్డ్ స్టేట్ని గుర్తించడానికి డ్యూయల్ గ్రూవ్లపై CMSH / DS1-G మాగ్నెటిక్ స్విచ్లను ఇన్స్టాల్ చేయండి
SOLH HFY Y-రకం పైవట్ స్వింగ్ న్యూమాటిక్ గ్రిప్పర్ సింగిల్ పిస్టన్ లివర్ టార్క్ యాంప్లిఫికేషన్ స్ట్రక్చర్ను అవలంబిస్తుంది, డబుల్ యాక్టింగ్ HFY మరియు సింగిల్ యాక్టింగ్ NO HFTY, మూడు-ఉపరితల మౌంట్తో అంతర్నిర్మిత థొరెటల్ వాల్వ్ మరియు మాగ్నెటిక్ స్విచ్ స్లాట్, MHC2 లైట్-ఇర్గ్యులర్కి చిన్న-అక్రమమైన పిక్కింగ్ కోసం తక్కువ ఖర్చుతో కూడిన ప్రత్యామ్నాయం. 3C, హార్డ్వేర్ మరియు ప్లాస్టిక్ ఆటోమేషన్ పరికరాలు.
