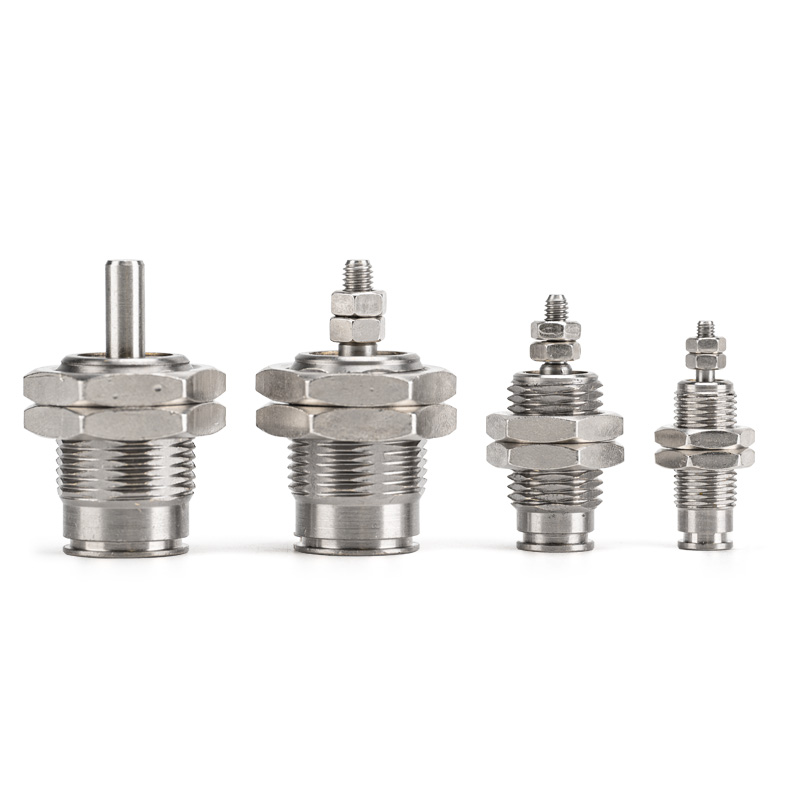

CJP సిరీస్ సింగిల్ యాక్టింగ్ పిన్ సిలిండర్ (షార్ట్-స్ట్రోక్ మైక్రో సిలిండర్)

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

ఉత్పత్తి అవలోకనం

     SOLH CJP సిరీస్ సింగిల్ యాక్టింగ్ స్ప్రింగ్ రిటర్న్ పిన్ సిలిండర్. ప్రధాన లక్షణాలు: అల్ట్రా-షార్ట్ బాడీ, కనీస ఇన్‌స్టాలేషన్ ఫుట్‌ప్రింట్, ఏకదిశాత్మక థ్రస్ట్ మరియు ఎయిర్ కట్-ఆఫ్ తర్వాత ఆటోమేటిక్ స్ప్రింగ్ రీసెట్. పరిమిత స్థలం, లైట్ లోడ్ మరియు అధిక-ఫ్రీక్వెన్సీ షార్ట్-స్ట్రోక్ స్టేషన్‌లలో ఏకదిశాత్మక ఖచ్చితత్వపు పుష్-పుల్ కదలికకు అనుకూలం. ఇది సూక్ష్మ సింగిల్-డైరెక్షన్ డ్రైవింగ్ అప్లికేషన్‌ల కోసం ఒక క్లాసిక్ మోడల్.

కోర్ స్ట్రక్చర్ & డిజైన్ ఫీచర్లు

     -- డ్రైవ్ మోడ్: సింగిల్ యాక్టింగ్ (స్ప్రింగ్ రిటర్న్). గాలి సరఫరా చేసినప్పుడు పొడిగించండి; సురక్షితమైన ఆపరేషన్ కోసం గాలి ఒత్తిడి లేకుండా వసంతకాలంలో స్వయంచాలకంగా ఉపసంహరించుకుంటుంది.

     -- బోర్ పరిమాణాలు: Ø4 / 6 / 10 / 16mm, కవర్ మైక్రో నుండి తేలికపాటి పేలోడ్ పరిధి (0.1~3kg).

     -- నిర్మాణం: హార్డ్ యానోడైజ్డ్ బ్రాస్ బాడీ, స్టెయిన్‌లెస్ స్టీల్ పిస్టన్ రాడ్, అంతర్నిర్మిత కుషన్ లేదు. అదనపు షార్ట్ అవుట్‌లైన్, ప్యానెల్ మౌంటు కోసం అందుబాటులో ఉంది లేదా పరికరాల లోపల ఫ్లష్ ఎంబెడ్డింగ్.

     -- మౌంట్ రకాలు: రెండు కోర్ కాన్ఫిగరేషన్‌లు — ప్యానెల్ మౌంట్ (B) మరియు ఫ్లష్ మౌంట్ (S).

     -- మెటీరియల్ & సీలింగ్: బ్రాస్ హౌసింగ్ + NBR సీల్స్, ఆయిల్-ఫ్రీ ఆపరేషన్, క్లీన్ & కొంచెం జిడ్డుగల వాతావరణాలకు అనుకూలంగా ఉంటుంది. మెకానికల్ సర్వీస్ లైఫ్ ≥3 మిలియన్ సైకిల్స్.

     -- సెన్సార్ ఎంపిక: అంతర్నిర్మిత మాగ్నెటిక్ రింగ్‌తో CDJP వేరియంట్, పొడిగించిన స్థాన గుర్తింపు కోసం ఒక మాగ్నెటిక్ స్విచ్‌కు మద్దతు ఇస్తుంది.

మోడల్ కోడింగ్ నియమాన్ని పూర్తి చేయండి

   1. మోడల్ ఉదాహరణ: CJPB6-10

   2. ప్రామాణిక ఆర్డర్ సూచన ఉదాహరణలు

     -- CJPB4-5: బోర్ 4, స్ట్రోక్ 5, ప్యానెల్ మౌంట్, మాగ్నెటిక్ రింగ్ లేదు

     -- CDJPS10-15: బోర్ 10, స్ట్రోక్ 15, ఫ్లష్ ఎంబెడెడ్ మౌంట్, అంతర్నిర్మిత మాగ్నెట్

     -- CJPB6-10H4: బోర్ 6, స్ట్రోక్ 10, ప్యానెల్ మౌంట్, OD4 పుష్-ఇన్ కనెక్షన్

యూనివర్సల్ కోర్ టెక్నికల్ స్పెసిఫికేషన్స్ (0.5MPa, సింగిల్ యాక్టింగ్ స్ప్రింగ్ రిటర్న్)

ప్రధాన పోటీ ప్రయోజనాలు

   1. అల్ట్రా-కాంపాక్ట్ అవుట్‌లైన్ ఇన్‌స్టాలేషన్ స్థలాన్ని ఆదా చేస్తుంది

     -- ఎక్స్‌ట్రా షార్ట్ బాడీ మెషినరీ లోపల ఫ్లష్ ఎంబెడ్డింగ్‌ను సపోర్ట్ చేస్తుంది లేదా ప్యానల్ మౌంటింగ్, స్టాండర్డ్ సిలిండర్‌లతో పోలిస్తే ఆక్రమిత స్థలాన్ని 50% వరకు తగ్గించడం, చాలా పరిమిత స్టేషన్‌లకు అనువైనది.

   2. పవర్-ఆఫ్ రీసెట్‌తో ఏకదిశాత్మక థ్రస్ట్

     -- గాలి సరఫరా నిలిపివేయబడిన తర్వాత స్ప్రింగ్ ఉపసంహరణ సక్రియం అవుతుంది. బిగింపు, ఎజెక్షన్ మరియు ఏకదిశాత్మక కదలికలను ఆపివేయడం కోసం సురక్షితం.

   3. వేగవంతమైన ప్రతిస్పందన & స్థిరమైన అధిక-ఫ్రీక్వెన్సీ ఆపరేషన్

     -- కుషన్-రహిత తక్కువ-ఘర్షణ సీలింగ్ షార్ట్-స్ట్రోక్ పునరావృత పనుల కోసం స్థిరమైన సైక్లింగ్ ≥250cpmని అనుమతిస్తుంది.

   4. చమురు రహిత ఆపరేషన్ & పొడిగించిన సేవ జీవితం

     -- శుభ్రమైన వర్క్‌షాప్ పరిస్థితులకు అనుకూలం. బ్రాస్ బాడీ మరియు మన్నికైన సీలింగ్ హామీ ≥3 మిలియన్ నిర్వహణ-రహిత చక్రాలకు.

   5. ఫ్లెక్సిబుల్ మౌంటు కాన్ఫిగరేషన్

     -- ప్యానెల్ మరియు ఫ్లష్ ఎంబెడెడ్ మౌంటు అందుబాటులో ఉంది; రాడ్ ఎండ్ ఫ్లాట్ లేదా విభిన్న యాంత్రిక డిజైన్లకు సరిపోయేలా గుండ్రంగా ఉంటుంది.

మౌంటు ఎంపికలు & సాధారణ పారిశ్రామిక అప్లికేషన్లు

   1. మౌంటు రూపాలు

     -- ప్యానెల్ మౌంట్ (B): పరికర ఉపరితలంపై అంచు స్థిరంగా ఉంటుంది, బాహ్య పుష్ & పుల్ మోషన్‌కు అనుకూలమైనది

     -- ఫ్లష్ మౌంట్ (S): బాడీని ఎక్విప్‌మెంట్ బోర్‌లో పొందుపరిచారు, మెషినరీ లోపల గరిష్ట స్థలాన్ని ఆదా చేయడానికి పిస్టన్ రాడ్ మాత్రమే బహిర్గతమవుతుంది

   2. సాధారణ అప్లికేషన్ దృశ్యాలు

     -- 3C & ఎలక్ట్రానిక్స్: మైక్రో పార్ట్ క్లాంపింగ్, చిప్ ఎజెక్షన్, మినియేచర్ జిగ్ డ్రైవ్, బటన్ డ్యూరబిలిటీ టెస్టింగ్

     -- ప్రెసిషన్ ఇన్స్ట్రుమెంట్స్: మినీ వాల్వ్ స్విచింగ్, ఫైబర్ పొజిషనింగ్, ఇన్స్ట్రుమెంట్ ఫైన్ అడ్జస్ట్‌మెంట్, షార్ట్-స్ట్రోక్ స్టాపింగ్

     -- సాధారణ ఆటోమేషన్: హై-ఫ్రీక్వెన్సీ లోడింగ్/అన్‌లోడింగ్, లేబుల్ పీలింగ్, మైక్రో కాంపోనెంట్ ట్రాన్స్‌ఫర్, ఏకదిశాత్మక బిగింపు

     -- మెడికల్ ఎక్విప్‌మెంట్: మినియేచర్ ఇన్‌స్ట్రుమెంట్ ఎక్స్‌టెన్షన్, మైక్రో ఫ్లూయిడ్ ప్రొపల్షన్, ప్రెసిషన్ పొజిషనింగ్ అసెంబ్లీలు

3-దశల వేగవంతమైన ఎంపిక గైడ్

   1. పేలోడ్ ఆధారంగా బోర్ ఎంపిక

      -- Ø4 ≤0.3kg；Ø6=0.3~0.7kg；Ø10=0.7~2kg；Ø16=2~3kg. రిజర్వ్ ≥50% భద్రతా మార్జిన్.

   2.స్ట్రోక్ నిర్ధారణ

     -- ప్రామాణిక స్ట్రోక్: 5/10/15mm. తక్కువ స్ట్రోక్‌లు మరింత స్థిరమైన హై-ఫ్రీక్వెన్సీ పనితీరును అందిస్తాయి.

   3. కాన్ఫిగరేషన్ మ్యాచింగ్

     -- స్థానం అభిప్రాయం: పొడిగించిన పొజిషన్‌ను పర్యవేక్షించడానికి అంతర్నిర్మిత మాగ్నెట్‌తో పాటు ఒక M9B స్విచ్‌తో CDJPని ఎంచుకోండి.

     -- మౌంట్ లేఅవుట్: అంతర్గత పరికరాల ఇన్‌స్టాలేషన్ కోసం ఫ్లష్ ఎంబెడెడ్ మౌంట్ (S); ఉపరితల అసెంబ్లీ కోసం ప్యానెల్ మౌంట్ (B).

ఒక వాక్య సారాంశం

     SOLH CJP సింగిల్ యాక్టింగ్ స్ప్రింగ్ రిటర్న్ మైక్రో పిన్ న్యూమాటిక్ సిలిండర్ ప్యానెల్ మరియు ఫ్లష్ ఎంబెడెడ్ మౌంటు ఆప్షన్‌లతో అల్ట్రా-షార్ట్ కాంపాక్ట్ బాడీని అందిస్తుంది; CDJP వెర్షన్ మాగ్నెటిక్ స్విచ్ డిటెక్షన్, ఏకదిశాత్మక షార్ట్-స్ట్రోక్ ఎజెక్షన్ కోసం ఆదర్శవంతమైన ఎకనామిక్ మినియేచర్ యాక్యుయేటర్, పరిమిత-స్థలం 3Cలో బిగింపు మరియు పొజిషనింగ్ టాస్క్‌లు, ప్రెసిషన్ ఇన్‌స్ట్రుమెంట్ మరియు మెడికల్ ఆటోమేషన్ పరికరాలకు మద్దతు ఇస్తుంది.
