బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH
SOLH HFZ సిరీస్ అనేది డ్యూయల్ పిస్టన్ మరియు ర్యాక్ & పినియన్ సింక్రోనస్ మెకానిజం ద్వారా నడపబడే ఇంటిగ్రేటెడ్ రోలర్/బాల్ లీనియర్ గైడ్తో కూడిన హై-రిజిడిటీ పారలల్ గ్రిప్పర్. SMC MHZ2 సిరీస్తో పూర్తిగా పరస్పరం మార్చుకోవచ్చు.
మూడు ఆపరేషన్ రకాలు అందుబాటులో ఉన్నాయి:
-- HFZ: డబుల్ యాక్టింగ్ స్టాండర్డ్ టైప్
-- HFSZ: సింగిల్ యాక్టింగ్ సాధారణంగా మూసివేయబడుతుంది (స్ప్రింగ్ క్లాంప్, పవర్-ఆఫ్ హోల్డింగ్)
-- HFTZ: సింగిల్ యాక్టింగ్ సాధారణంగా ఓపెన్ (స్ప్రింగ్ రిలీజ్, పవర్-ఆఫ్ ఓపెన్) సాధారణ లైట్ & మీడియం లోడ్ ప్రిసిషన్ క్లాంపింగ్, ఆటోమేటెడ్ అసెంబ్లీ మరియు రోబోట్ ఎండ్ ఎఫెక్టార్ అప్లికేషన్లకు అనుకూలం.
1. ట్రాన్స్మిషన్: డ్యూయల్ పిస్టన్ + ర్యాక్ & పినియన్ సింక్రోనస్ డ్రైవ్. రెండు దవడలు ఆఫ్సెట్ లేదా విక్షేపం లేకుండా ఖచ్చితమైన సమాంతర కదలికను నిర్వహిస్తాయి.
2. గైడ్ సిస్టమ్: షిఫ్టింగ్ను నిరోధించడానికి దిగువన లొకేటింగ్ పిన్లతో కూడిన ఇంటిగ్రేటెడ్ రోలర్ / బాల్ లీనియర్ గైడ్. అద్భుతమైన దృఢత్వం, అధిక పునరావృత ఖచ్చితత్వం మరియు ఆఫ్సెట్ లోడ్కు బలమైన ప్రతిఘటన.
3. ఆపరేషన్ మోడ్లు
-- HFZ డబుల్ యాక్టింగ్: ఓపెన్ / క్లోజ్, సార్వత్రిక నిరంతర ఉత్పత్తి కోసం గాలి సరఫరా
-- HFSZ సింగిల్ యాక్టింగ్ NC: ఎయిర్ సప్లై దవడలను తెరుస్తుంది; గాలి కట్-ఆఫ్ అయినప్పుడు స్ప్రింగ్ క్లాంప్లు (పవర్-ఆఫ్ వర్క్పీస్ హోల్డింగ్)
-- HFTZ సింగిల్ యాక్టింగ్ NO: గాలి సరఫరా దవడలను మూసివేస్తుంది; గాలి కట్-ఆఫ్ (పవర్-ఆఫ్ ఆటో విడుదల) ఉన్నప్పుడు వసంతం తెరుచుకుంటుంది
4. నిర్మాణం: అల్యూమినియం అల్లాయ్ బాడీ, స్టెయిన్లెస్ స్టీల్ దవడలు, అంతర్నిర్మిత మాగ్నెటిక్ రింగ్. ద్వంద్వ వైపు అయస్కాంత స్విచ్ పొడవైన కమ్మీలు; బహుళ మౌంటు ఉపరితలాలు: దిగువ / వైపు / రంధ్రం ద్వారా.
5. స్థానం ఖచ్చితత్వం: ± 0.01 mm (బోర్ 6~25); ± 0.02 మిమీ (బోర్ 32~40), హై-ఫ్రీక్వెన్సీ సైక్లింగ్ కింద స్థిరంగా ఉంటుంది.

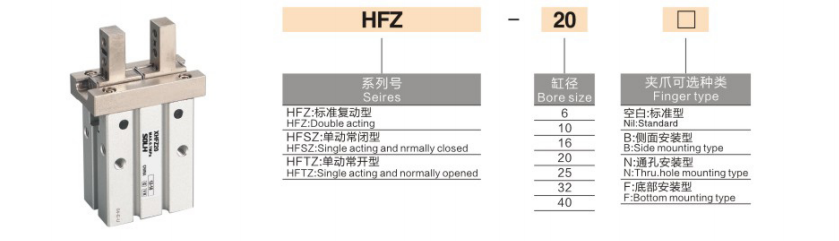

1. మోడల్ ఉదాహరణ:HFZ20N-M9BW
|
సెగ్మెంట్ |
కోడ్ |
నిర్వచనం |
| HFZ / HFSZ / HFTZ |
సిరీస్ కోడ్ |
HFZ=డబుల్ యాక్టింగ్ / HFSZ=సింగిల్ యాక్టింగ్ సాధారణంగా మూసివేయబడుతుంది / HFTZ=ఒకే నటన సాధారణంగా తెరవబడుతుంది |
|
20 |
బోర్ పరిమాణం (మిమీ) |
6,10,16,20,25,32,40 |
| N / B / ఖాళీ |
మౌంటు ఎంపిక |
ఖాళీ = ప్రామాణిక దిగువన ట్యాప్ చేయబడిన రంధ్రం / N = త్రూ-హోల్ మౌంటు / B = సైడ్ మౌంట్ (బోర్ 6 కోసం ప్రత్యేకం) |
| -M9B |
అయస్కాంత స్విచ్ |
M9B (NPN) / M9N (PNP) / M9PS స్టాండర్డ్ కేబుల్ 0.5 మీ; W=1m; L=3మీ |
| అనుకూల ప్రత్యయం |
ఐచ్ఛిక అప్గ్రేడ్ |
-X విస్తరించిన దవడ-J డస్ట్ ప్రూఫ్ కవర్-G అధిక ఉష్ణోగ్రత నిరోధక ముద్ర |
2. ప్రామాణిక ఆర్డర్ సూచన
HFZ25N-M9BW బోర్ 25, డబుల్ యాక్టింగ్, త్రూ-హోల్ మౌంట్, 1m కేబుల్తో కూడిన M9B మాగ్నెటిక్ స్విచ్.
|
పారామీటర్ అంశం |
స్టాండర్డ్ స్పెసిఫికేషన్ |
| దవడ కాన్ఫిగరేషన్ |
2 దవడలు, స్వచ్ఛమైన సమాంతర లీనియర్ ఓపెనింగ్ & క్లోజింగ్ |
| ఆపరేషన్ మోడ్ |
HFZ (డబుల్ యాక్టింగ్) / HFSZ (NC) / HFTZ (NO) |
| ఆపరేటింగ్ ఒత్తిడి |
బోర్ 6/10: 0.2~0.7MPa / బోర్ 16~40: 0.15~0.7MPa (ఆప్టిమల్:0.5MPa) |
| ప్రూఫ్ ఒత్తిడి |
1.0 MPa |
| పరిసర ఉష్ణోగ్రత |
-20 ~ +70℃ (పైపింగ్ లోపల ఐసింగ్ లేదు) |
| స్థానం ఖచ్చితత్వాన్ని పునరావృతం చేయండి |
బోర్ 6~25：±0.01 మిమీ / బోర్ 32~40：±0.02 మిమీ |
| గరిష్ట ఆపరేటింగ్ ఫ్రీక్వెన్ |
cy బోర్ 6~16:180 cpm / బోర్ 20~40: 60~120 cpm |
| ఎయిర్ పోర్ట్ థ్రెడ్ |
బోర్ 6/10：M3×0.5 / బోర్ 16~40:M5×0.8 |
| లూబ్రికేషన్ |
చమురు రహిత ఆపరేషన్; NSF-H1 ఫుడ్ గ్రేడ్ గ్రీజు ఐచ్ఛికం |
| స్విచ్ ఇన్స్టాలేషన్ |
D-M9□, CMSH, DS1 సిరీస్కి అనుకూలంగా ఉండే డ్యూయల్-సైడ్ స్లయిడ్ గ్రూవ్లు |
| మౌంటు ఐచ్ఛికాలు |
బాటమ్ ట్యాప్డ్ హోల్, సైడ్ మౌంట్, త్రూ-హోల్ (N రకం), త్రీ-వే ఫిక్సింగ్ |
|
బోర్ (మి.మీ) |
మోడల్ |
సింగిల్ దవడ స్ట్రోక్ (మిమీ) |
మొత్తం ఓపెనింగ్ (మిమీ) |
మొత్తం ఓపెనింగ్ (మిమీ) |
ఇన్నర్ క్లాంపింగ్ ఫోర్స్ (N) |
నికర బరువు (గ్రా) |
|
6 |
HFZ6 |
3 |
6 |
3.3 |
6.1 |
25 |
|
10 |
HFZ10 |
4 |
8 |
11 |
17 |
56 |
|
16 |
HFZ16 |
6 |
12 |
34 |
45 |
124 |
|
20 |
HFZ20 |
10 |
20 |
45 |
68 |
236 |
|
25 |
HFZ25 |
14 |
28 |
69 |
102 |
428 |
|
32 |
HFZ32 |
22 |
44 |
160 |
195 |
729 |
|
40 |
HFZ40 |
30 |
60 |
255 |
320 |
1268 |
⚠️ ముఖ్య గమనిక: దవడ పొడిగింపు పొడవు L పెరిగినప్పుడు ప్రభావవంతమైన బిగింపు శక్తి తగ్గుతుంది. భద్రతా కారకం ≥1.5తో లోడ్ ధృవీకరణ తప్పనిసరి.
✅ ఒకవేళ HFZ సిరీస్ని ఎంచుకోండి:
-- SMC MHZ2 కోసం ప్రత్యక్ష భర్తీ అవసరం; సింగిల్ యాక్టింగ్ పవర్-ఆఫ్ హోల్డ్/రిలీజ్ ఫంక్షన్ అవసరం
-- లైట్ & మీడియం లోడ్ ప్రెసిషన్ పారలల్ క్లాంపింగ్: 3C ఎలక్ట్రానిక్స్, ప్రెసిషన్ హార్డ్వేర్, ఇంజెక్షన్ మోల్డింగ్, ప్యాకేజింగ్ పరికరాలు
-- రోబోట్ ఎండ్ ఎఫెక్టర్ & ప్రెసిషన్ అసెంబ్లీ స్టేషన్లకు అధిక దృఢత్వం మరియు ఆఫ్సెట్ లోడ్ రెసిస్టెన్స్ అవసరం
-- ఫ్లెక్సిబుల్ మల్టీ-డైరెక్షన్ మౌంటు: కాంపాక్ట్ ఇంటిగ్రేటెడ్ మెకానిజం కోసం త్రూ-హోల్ / సైడ్ / బాటమ్ ఇన్స్టాలేషన్
1.వర్క్పీస్ బరువు మరియు బిగింపు మోడ్ (బయటి / లోపలి గ్రిప్పింగ్) ప్రకారం బోర్ పరిమాణాన్ని ఎంచుకోండి, బిగింపు శక్తి ≥1.5 రెట్లు వాస్తవ లోడ్ను నిర్ధారించండి
2.ఆపరేషన్ మోడ్ ఎంపిక
-- పవర్-ఆఫ్ నిరంతర బిగింపు → HFSZ సాధారణంగా మూసివేయబడుతుంది
-- పవర్-ఆఫ్ ఆటో విడుదల → HFTZ సాధారణంగా తెరవబడుతుంది
-- భద్రత వసంత డిమాండ్ లేకుండా నిరంతర భారీ ఉత్పత్తి → HFZ డబుల్ నటన
3. మౌంటు ఎంపిక: ప్లాట్ఫారమ్ లేదా బ్రాకెట్కు సరిపోయేలా స్టాండర్డ్ ట్యాప్డ్ హోల్ (ఖాళీ) / త్రూ-హోల్ (N) / సైడ్ మౌంట్ (B)
4. పొజిషన్ డిటెక్షన్: Equip -M9□ మాగ్నెటిక్ స్విచ్లు, డ్యూయల్-సైడ్ స్లాట్లు ఓపెన్ & క్లోజ్డ్ సిగ్నల్ ఫీడ్బ్యాక్ కోసం 2 స్విచ్లకు మద్దతు ఇస్తాయి
5. ఆఫ్సెట్ లోడ్ నియంత్రణ: దవడ పొడిగింపు పొడవు Lని పరిమితం చేయండి, లీనియర్ గైడ్ యొక్క అనుమతించదగిన బెండింగ్ క్షణాన్ని మించకుండా ఉండండి
SOLH HFZ లీనియర్ గైడ్ పారలల్ న్యూమాటిక్ గ్రిప్పర్ రోలర్/బాల్ గైడ్ మరియు రాక్-పినియన్ సింక్రోనస్ డ్రైవ్ను స్వీకరిస్తుంది, డబుల్ యాక్టింగ్ HFZ, సింగిల్ యాక్టింగ్ NC HFSZ మరియు మల్టీ-మౌంట్ ఆప్షన్లతో NO HFTZ వేరియంట్లలో అందుబాటులో ఉంది మరియు ±0.01mm హై ప్రెసిషన్, డైరెక్ట్ ఇంటర్చేంజ్ సొల్యూషన్ MHZ22కి అనువైనది. EOAT, 3C, హార్డ్వేర్ మరియు సాధారణ ఆటోమేషన్ అసెంబ్లీ.
