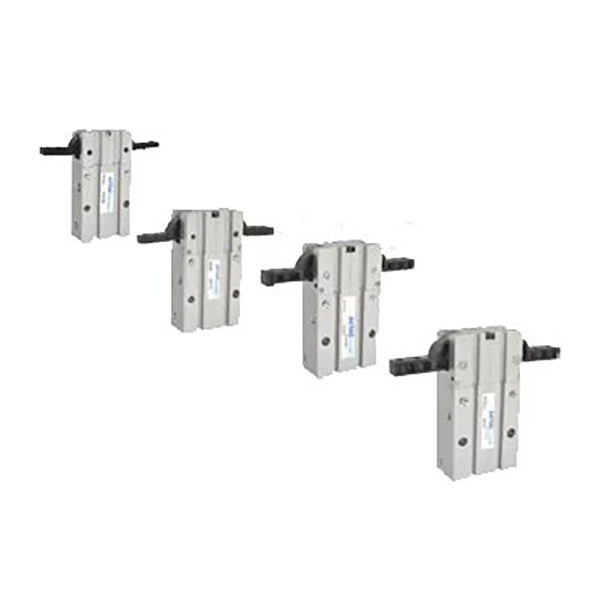

HFR సిరీస్ 180° పివోట్-టైప్ వైడ్ ఓపెనింగ్ న్యూమాటిక్ గ్రిప్పర్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

ఉత్పత్తి అవలోకనం

     SOLH HFR సిరీస్ పైవట్-లింకేజ్ నడిచే 180° వైడ్-ఓపెనింగ్ 2-దవడ వాయు గ్రిప్పర్. ప్రధాన బలాలు: గరిష్ట క్లియరెన్స్ కోసం పూర్తి 180° దవడ ఓపెనింగ్, అద్భుతమైన మెకానికల్ ఎగవేత సామర్థ్యం, ​​మూడు యూనివర్సల్ మౌంటు ఉపరితలాలు, ఇంటిగ్రేటెడ్ డస్ట్ ప్రూఫ్ స్ట్రక్చర్ మరియు ముందే ఇన్‌స్టాల్ చేయబడిన శాశ్వత అయస్కాంతం. పిక్-అండ్-ప్లేస్ జోక్యం మరియు విస్తృత-శ్రేణి వర్క్‌పీస్ గ్రిప్పింగ్‌ను తొలగించడానికి పెద్ద స్వింగ్ క్లియరెన్స్ అవసరమయ్యే లైట్-లోడ్ స్టేషన్‌లకు ఇది ప్రధాన స్రవంతి యాక్యుయేటర్ ఎంపిక.

కోర్ స్ట్రక్చర్ & వర్కింగ్ ఫీచర్లు

     -- ఆపరేటింగ్ ప్రిన్సిపల్: రోటరీ కదలిక కోసం రెండు దవడలను నడపడానికి పిస్టన్ పైవట్ లింకేజ్ అసెంబ్లీని నెట్టివేస్తుంది. సింగిల్ దవడ స్వింగ్ కోణం 90°కి చేరుకుంటుంది, ఎగవేత స్థలాన్ని పెంచడానికి పూర్తిగా తెరిచినప్పుడు దవడలు సరళ రేఖను ఏర్పరుస్తాయి.

     -- యాక్షన్ లక్షణం: డబుల్ యాక్టింగ్ స్టాండర్డ్; బిగింపు కోసం గాలి సరఫరా, తెరవడానికి రివర్స్ ఎయిర్. స్థిరమైన స్థానానికి గరిష్ట ఓపెన్ యాంగిల్ 180°±2°, ఓవర్ క్లోజ్ కోణం -2°~-5°.

     -- డస్ట్ & వేర్ ప్రొటెక్షన్: మురికి వాతావరణం కోసం దవడ విభాగంలో ఆప్టిమైజ్ చేయబడిన డస్ట్ ప్రూఫ్ స్ట్రక్చర్. మెటల్ సెపరేటర్ ప్లేట్లు రాపిడిని తగ్గించడానికి మరియు సేవా జీవితాన్ని పొడిగించడానికి ఘర్షణ ఉపరితలాలను వేరుచేస్తాయి.

     -- ఫ్లెక్సిబుల్ మౌంటింగ్: మూడు మౌంటు ముఖాలు (సైడ్ / బాటమ్ / రియర్). దిగువ బేస్‌లో పిన్ రంధ్రాలను గుర్తించడం అసెంబ్లీ ఖచ్చితత్వాన్ని మెరుగుపరుస్తుంది మరియు స్థాన స్థిరత్వాన్ని పునరావృతం చేస్తుంది.

     -- సెన్సార్ అనుకూలత: అన్ని స్పెసిఫికేషన్‌ల కోసం శాశ్వత అయస్కాంతం అమర్చబడి ఉంటుంది. పక్క గోడలపై ఉన్న వృత్తాకార సెన్సార్ గ్రూవ్‌లు అదనపు బ్రాకెట్‌లు లేకుండా CMSH/DMSH(S) మాగ్నెటిక్ స్విచ్‌లను నేరుగా ఇన్‌స్టాలేషన్ చేయడానికి మద్దతు ఇస్తాయి.

మోడల్ కోడింగ్ నియమాన్ని పూర్తి చేయండి

   1. మోడల్ ఉదాహరణ:HFR20N+2CMSH

   2. ప్రామాణిక ఆర్డర్ సూచన ఉదాహరణలు

     -- HFR16: బోర్ 16, మాగ్నెటిక్ స్విచ్ లేకుండా డబుల్ యాక్టింగ్ బేసిక్ మోడల్

     -- HFR25N: బోర్ 25, త్రూ-హోల్ మౌంటు వెర్షన్

     -- HFR32+2CMSH: బోర్ 32, రెండు CMSH మాగ్నెటిక్ స్విచ్‌లతో అమర్చబడింది

యూనివర్సల్ కోర్ టెక్నికల్ స్పెసిఫికేషన్స్ (డబుల్ యాక్టింగ్ @0.5MPa)

ప్రధాన పోటీ ప్రయోజనాలు

   1. పూర్తి మెకానికల్ ఎగవేత కోసం 180° అల్ట్రా-వైడ్ ఓపెనింగ్

     -- దవడలు పూర్తి స్ట్రోక్‌లో సరళ రేఖలో సమలేఖనం చేయబడతాయి, వర్క్‌పీస్ జోక్యం సమస్యలను పరిష్కరించడానికి గరిష్ట క్లియరెన్స్‌ను అందిస్తాయి, లోతైన కుహరం మరియు ఇరుకైన ఓపెనింగ్ కాంపోనెంట్ పికింగ్‌కు అనువైనది.

   2. తేలికైన సమర్థవంతమైన పైవట్ అనుసంధాన నిర్మాణం

     -- సరళీకృత లింకేజ్ డిజైన్ శరీర బరువును 15% వర్సెస్ సమానమైన సమాంతర గ్రిప్పర్స్ తగ్గిస్తుంది, అధిక-ఫ్రీక్వెన్సీ లైట్-లోడ్ సైకిల్స్‌కు అనువైన వేగవంతమైన ప్రతిస్పందన.

   3. కఠినమైన వర్క్‌షాప్ పరిస్థితులకు డస్ట్ ప్రూఫ్ & వేర్-రెసిస్టెంట్

     -- ప్రత్యేక దవడ సీలింగ్ శిధిలాల ప్రవేశాన్ని నిరోధిస్తుంది; యాంటీ-ఫ్రిక్షన్ మెటల్ సెపరేటర్లు సైకిల్ జీవితాన్ని ≥5 మిలియన్ సార్లు నిర్ధారిస్తాయి.

   4. సులభంగా కమీషనింగ్ కోసం మూడు వైపుల మౌంటు ప్లస్ లొకేటింగ్ పిన్స్

     -- మల్టీ-ఓరియంటేషన్ మౌంటు హోల్స్‌తో పాటు బాటమ్ లొకేటింగ్ పిన్‌లు కాంప్లెక్స్ టూలింగ్ లేఅవుట్ కోసం ఫాస్ట్ సెంటరింగ్ మరియు స్థిరమైన రిపీట్ పొజిషనింగ్‌ను ఎనేబుల్ చేస్తాయి.

   5. అంతర్నిర్మిత అయస్కాంతం, సెన్సార్ ఇన్‌స్టాలేషన్ కోసం సిద్ధంగా ఉంది

     -- స్టాండర్డ్ ఇంటిగ్రేటెడ్ పర్మనెంట్ మాగ్నెట్ మరియు డెడికేటెడ్ స్లయిడ్ గ్రూవ్‌లు అదనపు మౌంటు ఫిక్చర్‌లను తొలగిస్తాయి, కాంపోనెంట్ ఖర్చు మరియు అసెంబ్లీ సమయాన్ని ఆదా చేస్తాయి.

మౌంటు ఫారమ్‌లు & సాధారణ పారిశ్రామిక అప్లికేషన్‌లు

   1. మౌంటు ఐచ్ఛికాలు

   -- సైడ్ మౌంటు: అసెంబ్లీ లైన్‌లలో వైడ్-సైజ్ వర్క్‌పీస్ బదిలీ కోసం క్షితిజసమాంతర వైడ్-ఓపెనింగ్ గ్రిప్పింగ్

   -- దిగువ మౌంటు: డీప్ కేవిటీ మోల్డ్ & కంటైనర్ పికింగ్ కోసం వర్టికల్ లిఫ్టింగ్ ప్లస్ ఎగవేత కదలిక

   -- వెనుక మౌంటు: మెకానికల్ జోక్యానికి గురయ్యే పరిమిత స్టేషన్ల కోసం లాటరల్ క్లియరెన్స్ గ్రిప్పింగ్

   2. సాధారణ అప్లికేషన్ దృశ్యాలు

     -- 3C & ఎలక్ట్రానిక్స్: గ్రిప్పింగ్ మొబైల్ మిడిల్ ఫ్రేమ్‌లు, బ్యాటరీ కంపార్ట్‌మెంట్లు మరియు పెద్ద ప్లాస్టిక్ హౌసింగ్‌లు

     -- ఆటోమోటివ్ భాగాలు: దీపపు షెల్లు, అంతర్గత ప్యానెల్లు మరియు పెద్ద రబ్బరు భాగాల బదిలీ

     -- ప్యాకేజింగ్ & లాజిస్టిక్స్: పెద్ద డబ్బాలు, ప్యాలెట్లు మరియు బ్యాగ్డ్ మెటీరియల్‌ల ఎంపికను నివారించడం

     -- సాధారణ ఆటోమేషన్: 180° క్లియరెన్స్ అవసరమయ్యే లోడ్/అన్‌లోడ్, టర్నోవర్ మరియు అసెంబ్లీ స్టేషన్‌లు

3-దశల వేగవంతమైన ఎంపిక గైడ్

   1. వర్క్‌పీస్ మాస్ మరియు గ్రిప్పింగ్ టార్క్ ఆధారంగా బోర్ ఎంపిక

     -- 10 ≤0.5kg；16 =0.5~1kg；20 =1~2kg；25 =2~3kg；32 =3~5kg. రిజర్వ్ ≥30% భద్రతా మార్జిన్.

   2. స్వింగ్ స్ట్రోక్ నిర్ధారణ

     -- పూర్తి 180° క్లియరెన్స్ ఎగవేత అవసరమైతే HFRని ఎంచుకోండి; తీవ్రమైన జోక్యం లేకుండా వైడ్-యాంగిల్ బిగింపు మాత్రమే ఉంటే MHW2ని ఎంచుకోండి.

   3. కాన్ఫిగరేషన్ మ్యాచింగ్

     -- PLC ఇంటర్‌లాక్ నియంత్రణ: పూర్తిగా తెరిచిన & మూసివేయబడిన స్థితిని పర్యవేక్షించడానికి రెండు CMSH స్విచ్‌లను ఇన్‌స్టాల్ చేయండి.

     -- మౌంటు అవసరం: దిగువ స్థానాల కోసం లొకేటింగ్ పిన్‌లతో కూడిన ప్రామాణిక వెర్షన్; త్రూ-హోల్ ఇన్‌స్టాలేషన్ కోసం ప్రత్యయం Nని ఎంచుకోండి.

ఒక వాక్య సారాంశం

     SOLH HFR పైవట్-రకం 180° వైడ్ ఓపెనింగ్ న్యూమాటిక్ గ్రిప్పర్ పూర్తి 180° దవడ క్లియరెన్స్, త్రీ-సైడ్ మౌంటు, డస్ట్ ప్రూఫ్ నిర్మాణం మరియు అంతర్నిర్మిత మాగ్నెట్‌తో లింకేజ్ స్వింగ్ మెకానిజంను స్వీకరించింది; ఆటోమేటెడ్ పిక్-అండ్-ప్లేస్ కోసం ఇష్టపడే లైట్-లోడ్ యాక్యుయేటర్, 3Cలో పెద్ద మెకానికల్ ఎగవేత స్థలం అవసరమయ్యే టర్నోవర్ స్టేషన్‌లు, ఆటోమోటివ్ మరియు ప్యాకేజింగ్ పరికరాలు.
