బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

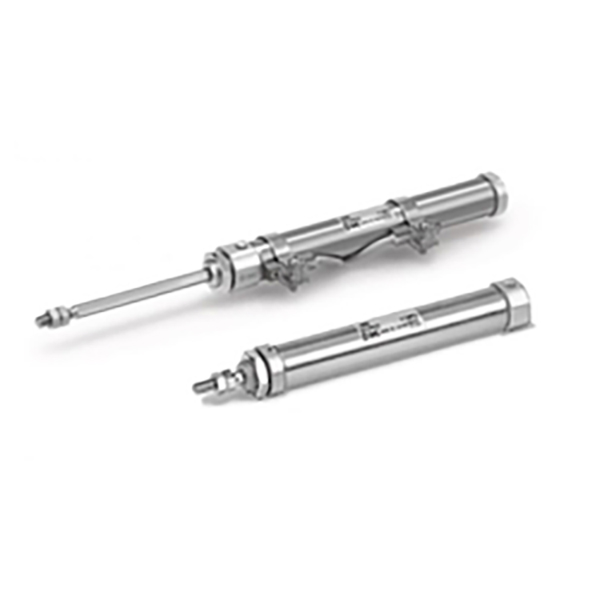

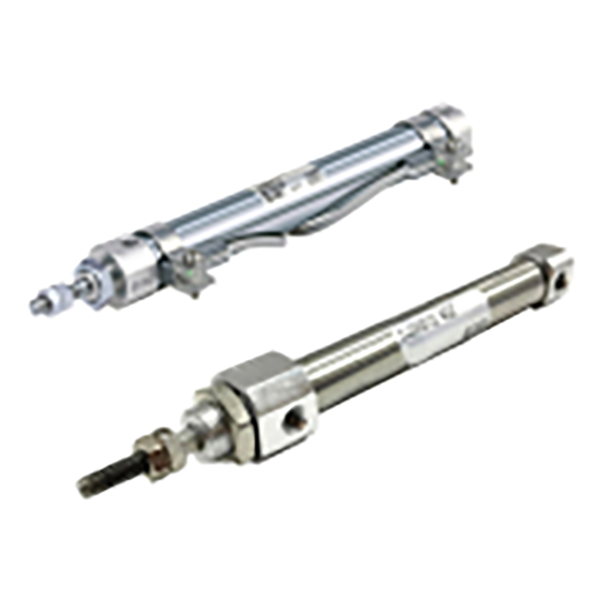

SOLH CJ2K సిరీస్ అనేది నాన్-రొటేటింగ్ రాడ్ స్టెయిన్లెస్ స్టీల్ మినీ సిలిండర్, ఇది CJ2 మినీ సిలిండర్ కుటుంబం నుండి తీసుకోబడింది. ప్రధాన లక్షణం: షట్కోణ వ్యతిరేక భ్రమణ పిస్టన్ రాడ్ పొడిగింపు & ఉపసంహరణ సమయంలో పిస్టన్ రాడ్ స్పిన్నింగ్ను నిరోధించడానికి అంతర్గత గైడ్ నిర్మాణంతో అనుసంధానించబడింది. ఖచ్చితత్వ స్టేషన్లకు అనువైనది, ఇక్కడ ముగింపు ఫిక్చర్ తప్పనిసరిగా స్థిర కోణీయ స్థానాన్ని నిర్వహించాలి. 304 స్టెయిన్లెస్ స్టీల్ బారెల్, కాంపాక్ట్ మరియు తేలికైనది. మూడు ఆపరేషన్ మోడ్లకు మద్దతు ఇస్తుంది: డబుల్ యాక్టింగ్, సింగిల్ యాక్టింగ్ స్ప్రింగ్ రిటర్న్, సింగిల్ యాక్టింగ్ స్ప్రింగ్ ఎక్స్టెన్డ్. బోర్ పరిమాణాలు: Φ10, Φ16. దిగుమతి చేసుకున్న ఒరిజినల్ CJ2Kతో పూర్తిగా డైమెన్షనల్గా మార్చుకోవచ్చు. M9BW మాగ్నెటిక్ స్విచ్లకు అనుకూలమైన ఐచ్ఛిక అంతర్నిర్మిత మాగ్నెటిక్ రింగ్. చిన్న ఆటోమేషన్, 3C పరికరాలు, ప్రెసిషన్ టూలింగ్ మరియు జిగ్ పుషింగ్ అప్లికేషన్లలో విస్తృతంగా స్వీకరించబడింది.

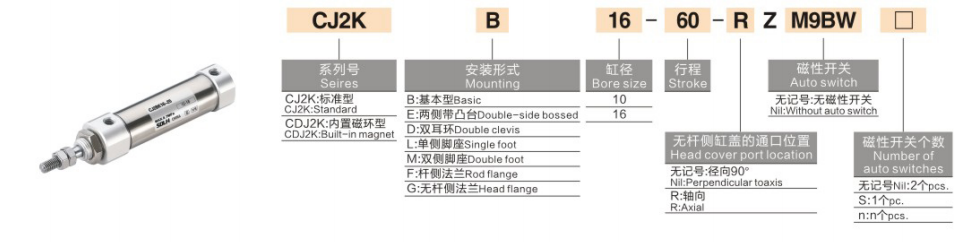

1. మోడల్ ఉదాహరణ: CJ2KB10-30SZ-M9BW-B
|
సెగ్మెంట్ |
కోడ్ |
నిర్వచనం |
| CJ2K |
సిరీస్ కోడ్ |
స్టెయిన్లెస్ స్టీల్ మినీ సిలిండర్, నాన్-రొటేటింగ్ రాడ్ రకం |
| B/L/F/D |
మౌంట్ రకం |
B=ప్రాథమిక; L=అడుగు మౌంట్; F=హెడ్ ఫ్లాంజ్; D=డబుల్ క్లీవిస్ |
| 10/16 |
బోర్ పరిమాణం (మిమీ) |
Φ10 / Φ16 |
|
30 |
ప్రామాణిక స్ట్రోక్ (మిమీ) |
Φ10:15/30/45/60/75/100/125/150 Φ16:15/30/45/60/75/100/125/150/175/200 |
| ఖాళీ / S / T |
యాక్షన్ మోడ్ |
ఖాళీ=ద్వంద్వ నటన S=సింగిల్ యాక్టింగ్ స్ప్రింగ్ రిటర్న్ (గాలితో పొడిగించండి, గాలి ఆపివేయబడినప్పుడు స్వయంచాలకంగా ఉపసంహరించుకోండి) T=సింగిల్ యాక్టింగ్ స్ప్రింగ్ ఎక్స్టెన్డ్ (గాలితో ఉపసంహరించుకోండి, గాలి ఆపివేయబడినప్పుడు స్వయంచాలకంగా విస్తరించండి) |
|
Z |
మాగ్నెటిక్ రింగ్ ఎంపిక |
Z=సెన్సర్ మౌంటు కోసం అంతర్నిర్మిత మాగ్నెటిక్ రింగ్; ఖాళీ=అయస్కాంత వలయం లేదు |
| M9BW |
మాగ్నెటిక్ స్విచ్ మోడల్ |
ఖాళీ=అయస్కాంత స్విచ్ లేకుండా |
| B/S |
స్విచ్ పరిమాణం |
డిఫాల్ట్ B=2 స్విచ్లు; S=1 స్విచ్ |
2. ఆర్డరింగ్ ఉదాహరణ
CJ2KB10-30SZ-M9BW
-- నాన్-రొటేటింగ్ మినీ సిలిండర్, బేసిక్ మౌంటు, బోర్ 10, స్ట్రోక్ 30, సింగిల్ యాక్టింగ్ స్ప్రింగ్ రిటర్న్, బిల్ట్-ఇన్ మాగ్నెటిక్ రింగ్, M9BW మాగ్నెటిక్ స్విచ్తో అమర్చబడింది.
1. షట్కోణ పిస్టన్ రాడ్ మెకానికల్ యాంటీ-రొటేషన్ (కోర్ అడ్వాంటేజ్)
-- షట్కోణ క్రాస్-సెక్షన్ పిస్టన్ రాడ్ చుట్టుకొలత భ్రమణాన్ని పరిమితం చేయడానికి ఫ్రంట్ గైడ్ బుషింగ్తో సరిపోలింది.
-- వ్యతిరేక భ్రమణ ఖచ్చితత్వం: Φ10 ≤ ±1.5°; Φ16 ≤ ±1°.
-- ✅ రెసిప్రొకేషన్ సమయంలో సాధారణ రౌండ్ పిస్టన్ రాడ్ యొక్క ఉచిత టోర్షన్ వల్ల ఏర్పడే విక్షేపణ సమస్యలను పరిష్కరించండి.
2. 304 స్టెయిన్లెస్ స్టీల్ బారెల్, కాంపాక్ట్ స్లిమ్ అవుట్లైన్
-- తుప్పు నిరోధకత మరియు తేమ ప్రూఫ్ పనితీరు; స్థూపాకార నిర్మాణం కాంపాక్ట్ పరికరాల క్యాబినెట్ల లోపల సంస్థాపన స్థలాన్ని ఆదా చేస్తుంది.
3. బహుళ ఆపరేషన్ మోడ్లు అందుబాటులో ఉన్నాయి
-- డబుల్ యాక్టింగ్: రెండు వైపులా గాలి సరఫరా, స్థిరమైన థ్రస్ట్, నిరంతర భారీ ఉత్పత్తికి ప్రాధాన్యత
-- S స్ప్రింగ్ రిటర్న్: శక్తినిచ్చినప్పుడు పొడిగించండి, విద్యుత్ నష్టం తర్వాత స్వయంచాలకంగా ఉపసంహరించుకోండి
-- T స్ప్రింగ్ పొడిగింపు: శక్తిని పొందినప్పుడు ఉపసంహరించుకోండి, భద్రత రీసెట్ అవసరాలను తీర్చడానికి విద్యుత్ నష్టం తర్వాత స్వయంచాలకంగా పొడిగించండి
4. విభిన్న మౌంటు ఎంపికలు
-- ప్రాథమిక రకం, ఫుట్ మౌంట్ L, ఫ్లాంజ్ F, డబుల్ క్లెవిస్ D. నిలువు, క్షితిజ సమాంతర మరియు విలోమ అసెంబ్లీకి మద్దతు ఇస్తుంది.
5. చమురు రహిత ఆపరేషన్
-- లోపల ముందుగా పూత పూయబడిన దీర్ఘకాలం ఉండే గ్రీజు, స్థిరమైన దీర్ఘకాలిక ఆపరేషన్ కోసం పొడి నూనె లేని కంప్రెస్డ్ ఎయిర్తో అనుకూలంగా ఉంటుంది.
6. ఐచ్ఛిక అయస్కాంత స్థానం గుర్తింపు
-- Z వెర్షన్ అంతర్నిర్మిత మాగ్నెట్తో అమర్చబడి, ఆటోమేటిక్ ఇంటర్లాక్ నియంత్రణ కోసం PLCకి ఇన్-ప్లేస్ సిగ్నల్ని పొడిగించడానికి/ఉపసంహరించుకోవడానికి M9BW స్విచ్తో సహకరిస్తుంది.
7. ప్రామాణిక రబ్బరు పరిపుష్టి
-- పిస్టన్ ప్రభావాన్ని గ్రహించడానికి మరియు ఆపరేటింగ్ శబ్దాన్ని తగ్గించడానికి రెండు చివర్లలో అంతర్నిర్మిత రబ్బరు కుషన్ ప్యాడ్లు.
|
పారామీటర్ అంశం |
స్టాండర్డ్ స్పెసిఫికేషన్ |
| పని చేసే మాధ్యమం |
ఫిల్టర్ చేయబడిన పొడి కంప్రెస్డ్ ఎయిర్ (చమురు రహితంగా వర్తిస్తుంది) |
| ఆపరేటింగ్ ఒత్తిడి |
ద్వంద్వ నటన:0.1~0.7MPa ఒకే నటన:0.2~0.7MPa |
| యాంటీ-రొటేషన్ ప్రెసిషన్ |
Φ10 ≤ ±1.5°；Φ16 ≤ ±1° |
| పిస్టన్ వేగం |
50～750 mm/s |
| పరిసర ఉష్ణోగ్రత |
అయస్కాంతం లేకుండా: -10～70℃ అయస్కాంతంతో: -10～60℃ (ఐసింగ్ లేదు) |
| ఎయిర్ పోర్ట్ థ్రెడ్ |
Φ10 / Φ16 కోసం M5×0.8 |
| కుషన్ రకం |
రెండు చివర్లలో రబ్బరు కుషన్ |
| మెకానికల్ సర్వీస్ లైఫ్ |
≥8 మిలియన్ రెసిప్రొకేటింగ్ సైకిల్స్ |
1. సైద్ధాంతిక అవుట్పుట్ థ్రస్ట్ @0.5MPa (N)
|
బోర్ |
డబుల్ యాక్టింగ్ థ్రస్ట్ |
సింగిల్ యాక్టింగ్ స్ప్రింగ్ రిటర్న్ థ్రస్ట్ |
| Φ10 |
39.3 |
~28 |
| Φ16 |
100.5 |
~76 |
|
పోలిక అంశం |
CJ2K నాన్-రొటేటింగ్ రాడ్ రకం |
CJ2 స్టాండర్డ్ రౌండ్ రాడ్ |
| పిస్టన్ రాడ్ నిర్మాణం |
షట్కోణ రాడ్ + గైడ్ బుషింగ్, యాంటీ-ట్విస్ట్ |
సాధారణ రౌండ్ రాడ్, వ్యతిరేక భ్రమణ నిర్మాణం లేదు |
| భ్రమణ విచలనం |
Φ10≤±1.5° / Φ16≤±1° |
కదలిక సమయంలో ఉచిత భ్రమణం, అనియంత్రిత కోణం |
| తగిన లోడ్ |
ఫ్లాట్ ఫిక్చర్లు, గైడ్ స్లాట్లు, స్థిర కోణం అవసరమయ్యే వర్క్పీస్లు |
సరళమైన సరళ నెట్టడం, లోడ్ ఉచిత భ్రమణాన్ని అనుమతిస్తుంది |
| ఖర్చు |
ప్రామాణిక CJ2 కంటే కొంచెం ఎక్కువ |
ఆర్థిక ప్రాథమిక నమూనా |
1. ✅ ఈ పని పరిస్థితులలో CJ2Kని ఇష్టపడండి
-- ఫ్లాట్ జిగ్లు, షిఫ్ట్ ఫోర్క్లు లేదా రాడ్ ఎండ్లో అమర్చబడిన పొజిషనింగ్ పిన్లు, లోడ్ విక్షేపం నిషేధించబడింది;
-- చిన్న ఇండెక్సింగ్ టూలింగ్, గైడ్ గ్రూవ్స్ లోపల వర్క్పీస్లను నెట్టడం;
-- స్థిరమైన కోణం అవసరమయ్యే కెమెరా & తనిఖీ ఫిక్చర్ల లీనియర్ ఫీడ్;
-- పిస్టన్ రాడ్కు అనుసంధానించబడిన ఫ్లాట్ క్లాంప్లు, టోర్షన్ మెటీరియల్ జామింగ్ లేదా పొజిషనింగ్ వైఫల్యానికి కారణమవుతుంది.
2. ❌ ప్రామాణిక CJ2 ఆమోదయోగ్యమైన దృశ్యాలు
-- సింపుల్ ఎజెక్షన్, పుషింగ్ రౌండ్ వర్క్పీస్, లోడ్పై కోణీయ పరిమితి లేదు, ఖర్చు ప్రాధాన్యత.
1. వ్యతిరేక ట్విస్ట్ అవసరాన్ని నిర్ధారించండి
-- పొజిషనింగ్ గ్రూవ్తో కూడిన ఫ్లాట్/స్క్వేర్ ఫిక్చర్ → తప్పనిసరిగా CJ2K నాన్-రొటేటింగ్ వెర్షన్ని ఎంచుకోవాలి.
2. ఆపరేషన్ మోడ్ని ఎంచుకోండి
-- నిరంతర రెసిప్రొకేటింగ్ & గరిష్ట థ్రస్ట్ → డబుల్ యాక్టింగ్ (S/T ప్రత్యయం లేకుండా)
-- గాలితో పొడిగించండి, షట్డౌన్ తర్వాత స్వయంచాలకంగా ఉపసంహరించుకోండి → S స్ప్రింగ్ రిటర్న్
-- గాలితో ఉపసంహరించుకోండి, షట్డౌన్ తర్వాత ఆటో ఎజెక్ట్ → T స్ప్రింగ్ పొడిగింపు
3. సెన్సార్ & మౌంటును కాన్ఫిగర్ చేయండి
-- PLC పొజిషన్ ఫీడ్బ్యాక్ అవసరం: Z (అంతర్నిర్మిత మాగ్నెట్) + M9BW మాగ్నెటిక్ స్విచ్ ప్రత్యయం జోడించండి
-- మౌంటు ఎంపిక: ముగింపు ముఖం సంస్థాపన కోసం Flange F; సైడ్ ఫ్రేమ్ మౌంటు కోసం ఫుట్ L; హింగ్డ్ స్వింగ్ మోషన్ కోసం డబుల్ క్లెవిస్ D
-- 3C ఆటోమేషన్: PCB ఫ్లాట్ జిగ్ పుషింగ్, స్లాట్లలో కనెక్టర్ పొజిషనింగ్
-- ఆప్టికల్ ఇన్స్పెక్షన్ ఎక్విప్మెంట్: ఫిక్స్డ్ డిటెక్షన్ యాంగిల్తో కెమెరా లీనియర్ ఫీడింగ్
-- స్మాల్ టూలింగ్ & ఫిక్స్చర్స్: ఫ్లాట్ వర్క్పీస్ ఎజెక్షన్, గైడ్ స్లాట్లలో మెటీరియల్ ఫీడింగ్
-- ప్యాకేజింగ్ మెషినరీ: ఫ్లాట్ కార్టన్ పొజిషనింగ్, చిన్న లేబుల్ నెట్టడం
-- లేబొరేటరీ ఆటోమేషన్ & తేమతో కూడిన వర్క్షాప్లు (స్టెయిన్లెస్ స్టీల్ యాంటీ రస్ట్ బారెల్)
1. డబుల్ యాక్టింగ్ పుష్ సర్క్యూట్
-- AFC ఎయిర్ ఫిల్టర్ రెగ్యులేటర్ లూబ్రికేటర్ → 4V210-06 5/2 సోలనోయిడ్ వాల్వ్ → PU4 ట్యూబింగ్ → CJ2KB16-60Z-M9BW
2. సింగిల్ యాక్టింగ్ స్ప్రింగ్ రీసెట్ సర్క్యూట్
-- AR ప్రెజర్ రెగ్యులేటర్ → 3V210 3/2 సోలనోయిడ్ వాల్వ్ → CJ2KB10-30SZ
-- పిస్టన్ రాడ్పై అధిక రేడియల్ సైడ్ లోడ్ను నివారించండి. లాటరల్ ఫోర్స్ గైడ్ బుషింగ్ వేర్ను వేగవంతం చేస్తుంది మరియు యాంటీ-రొటేషన్ ఖచ్చితత్వాన్ని తగ్గిస్తుంది.
-- టోర్షన్ క్షణాన్ని తగ్గించడానికి ముగింపు లోడ్ను ఏకాక్షకంగా ఇన్స్టాల్ చేయండి.
-- గైడ్ అసెంబ్లింగ్లో దుమ్ము స్తంభించకుండా నిరోధించడానికి AF ఎయిర్ ఫిల్టర్ అప్స్ట్రీమ్ను ఇన్స్టాల్ చేయండి.
-- పూర్తి 0.7MPa ఒత్తిడిలో దీర్ఘకాలిక హై-స్పీడ్ ఆపరేషన్ను నివారించండి; రబ్బరు పరిపుష్టిని పూర్తిగా ఉపయోగించుకోండి.
-- బలమైన యాసిడ్ & క్షార తినివేయు పరిసరాల కోసం అనుకూలీకరించదగిన ఫ్లోరిన్ రబ్బర్ సీల్ వెర్షన్.
SOLH CJ2K స్టెయిన్లెస్ స్టీల్ నాన్-రొటేటింగ్ షట్కోణ రాడ్ మినీ సిలిండర్ ఖచ్చితమైన యాంటీ-ట్విస్ట్ లీనియర్ మోషన్ను అందిస్తుంది, బహుళ మౌంటు స్టైల్స్తో డబుల్/సింగిల్ యాక్టింగ్ వేరియంట్లలో అందుబాటులో ఉంటుంది, M9BW మాగ్నెటిక్ స్విచ్లకు అనుకూలంగా ఉంటుంది, 3C టెస్టింగ్ కోసం ఖచ్చితమైన యాక్యుయేటర్, 3C టెస్టింగ్ మరియు ఆప్టికల్ స్టేషన్ల ముందు స్థాన పరిశీలన కోసం సరైన యాక్యుయేటర్. నిషేధించబడింది.
