న్యూమాటిక్ కాంపోనెంట్స్ సిరీస్

SOLH RM సిరీస్ మాగ్నెటిక్ కప్లింగ్ రాడ్‌లెస్ సిలిండర్ ఎయిర్‌టాక్ కౌంటర్‌పార్ట్‌లతో పరస్పరం మార్చుకునేలా రూపొందించబడింది. ఇది నాన్-కాంటాక్ట్ మాగ్నెటిక్ సింక్రోనస్ డ్రైవ్ మరియు జీరో లీకేజ్ మరియు డస్ట్-ఫ్రీ ఆపరేషన్ కోసం పూర్తిగా మూసివున్న బారెల్ నిర్మాణాన్ని స్వీకరిస్తుంది, ఇది ఎలక్ట్రానిక్స్, మెడికల్ మరియు ఫుడ్ ఇండస్ట్రీస్ యొక్క ఆయిల్-ఫ్రీ క్లీన్ ఎన్విరాన్‌మెంట్‌లకు అనుకూలంగా ఉంటుంది. బోర్ పరిమాణాలు φ10 నుండి φ40 మిమీ వరకు గరిష్ట స్ట్రోక్ 2000 మిమీ వరకు ఉంటాయి, విస్తృత పారిశ్రామిక ఉష్ణోగ్రత పరిధిలో -20℃~70℃ మరియు 0.15 MPa కనిష్ట ప్రారంభ ఒత్తిడిని కలిగి ఉంటాయి. నాలుగు నిర్మాణాత్మక రూపాంతరాలు అందుబాటులో ఉన్నాయి: తక్కువ ధరతో బాహ్య పట్టాలు మరియు ముగింపు బ్రాకెట్‌లు అవసరమయ్యే అంతర్నిర్మిత గైడ్‌లు లేకుండా RMS ప్రాథమిక రకం; సులభమైన ఇన్‌స్టాలేషన్ కోసం అదనపు గైడ్‌లు లేకుండా సాధారణ పార్శ్వ లోడ్‌లను నిరోధించడానికి డ్యూయల్ గైడ్ రాడ్‌లు మరియు స్లైడింగ్ బేరింగ్‌లతో అనుసంధానించబడిన RMT ప్రామాణిక రకం; ±0.1mm పునరావృత స్థాన ఖచ్చితత్వాన్ని సాధించే పొడిగించిన అధిక-ఖచ్చితమైన గైడ్ రాడ్‌లతో RMTL ప్రెసిషన్ వెర్షన్; స్వతంత్ర లోడ్ బేరింగ్ కోసం బలమైన యాంటీ-డిఫ్లెక్షన్ సామర్థ్యంతో RMH హెవీ-డ్యూటీ రీన్ఫోర్స్డ్ స్లయిడ్ రకం. ప్రామాణిక ద్వంద్వ-ముగింపు రబ్బరు బఫర్‌లు అమర్చబడి ఉంటాయి, ఐచ్ఛికంగా సర్దుబాటు చేయగల బఫర్‌లు మరియు 500 mm/s వరకు స్థిరమైన కదలిక కోసం బాహ్య హైడ్రాలిక్ బఫర్‌లు ఉంటాయి. పొజిషన్ సిగ్నల్ ఫీడ్‌బ్యాక్ కోసం ఐచ్ఛిక మాగ్నెటిక్ స్విచ్ కిట్‌లు D-M9 సెన్సార్‌లకు సరిపోతాయి. అంతర్నిర్మిత మార్గదర్శక నిర్మాణాలు బాహ్య లీనియర్ గైడ్‌ల అదనపు సేకరణ మరియు అసెంబ్లీ ఖర్చులను తగ్గించాయి. ఇది SMC CY1 మరియు CY3 సిరీస్‌లకు వ్యతిరేకంగా అత్యుత్తమ వ్యయ పనితీరును అందిస్తుంది, మధ్యస్థ-బడ్జెట్ ఆటోమేటెడ్ ప్రొడక్షన్ లైన్‌లలో సాంప్రదాయిక టై రాడ్ సిలిండర్‌ల సుదూర మెటీరియల్‌ను ప్రసారం చేయడం, రక్షిత డోర్ యాక్చుయేషన్ మరియు స్పేస్-సేవింగ్ రెట్రోఫిట్టింగ్‌లలో విస్తృతంగా ఉపయోగించబడుతుంది.

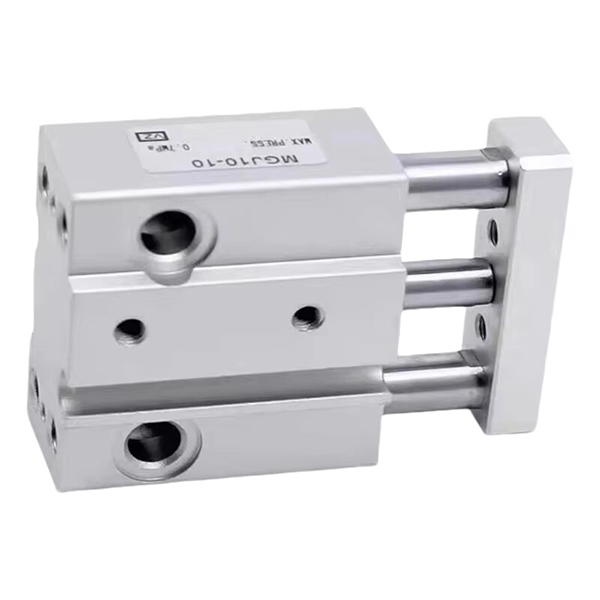

SOLH MGJ అల్ట్రా-కాంపాక్ట్ మినీ గైడ్ రాడ్ సిలిండర్ చిన్న ఆటోమేషన్ కోసం ప్రత్యేకంగా అభివృద్ధి చేయబడిన SMC ప్రామాణిక ఉత్పత్తులతో పూర్తిగా పరస్పరం మార్చుకోగలదు. ఇది 5 మిమీ నుండి 20 మిమీ వరకు అల్ట్రా-షార్ట్ స్ట్రోక్‌లతో φ6 మిమీ మరియు φ10 మిమీ రెండు చిన్న బోర్ సైజులను మాత్రమే సరఫరా చేస్తుంది. అంతర్నిర్మిత డ్యూయల్ గైడ్ రాడ్‌లు మరియు ఇంటిగ్రేటెడ్ గైడ్ ఫ్రేమ్‌లు ±0.1°లోపు అల్ట్రా-ఖచ్చితమైన యాంటీ-రొటేషన్ పనితీరును అందిస్తాయి, మైక్రో కాంపోనెంట్‌లను బిగించేటప్పుడు మరియు అసెంబ్లింగ్ చేసేటప్పుడు కోణీయ స్థానభ్రంశం నిరోధిస్తుంది. MGJ6-5 మోడల్ కోసం చాలా తేలికైన నిర్మాణం కేవలం 27.3 గ్రా బరువు ఉంటుంది. ద్వంద్వ మౌంటు ఉపరితలాలు (దిగువ & వెనుక వైపు) మరియు సింగిల్-సైడ్ కేంద్రీకృత పైపింగ్ & వైరింగ్ దట్టమైన బహుళ-సిలిండర్ అమరిక కోసం చక్కని లేఅవుట్‌ను సులభతరం చేస్తాయి. డ్యూయల్-ఎండ్ రబ్బర్ బఫర్‌లతో చమురు-రహిత నిర్వహణ-రహిత నిర్మాణాన్ని స్వీకరించడం, ఇది -10℃~60℃ లోపల స్థిరమైన అధిక-ఫ్రీక్వెన్సీ రెసిప్రొకేషన్‌కు మద్దతు ఇస్తుంది. ఖచ్చితమైన ఎలక్ట్రానిక్ కాంపోనెంట్ క్లాంపింగ్, PCB పొజిషనింగ్, మెడికల్ డివైజ్‌ల మినియేచర్ వాల్వ్ యాక్చుయేషన్, శాంప్లింగ్ నీడిల్ లిఫ్టింగ్, సెమీకండక్టర్ క్లీన్ వర్క్‌షాప్‌లలో మైక్రో డిస్‌ప్లేస్‌మెంట్ అడ్జస్ట్‌మెంట్ మరియు ఆప్టికల్ లెన్స్‌ల ఫైన్ ట్యూనింగ్‌లలో విస్తృతంగా వర్తించబడుతుంది. ప్రామాణిక MGP కాంపాక్ట్ సిలిండర్‌లతో పోలిస్తే, ఇది పూర్తిగా తగ్గిన మొత్తం పరిమాణం, సంపూర్ణ సంతృప్తికరమైన మైక్రో థ్రస్ట్, పరిమిత ఇన్‌స్టాలేషన్ స్థలం మరియు సూక్ష్మ ఆటోమేషన్ యొక్క అధిక-ఖచ్చితమైన యాంటీ-రొటేషన్ పొజిషనింగ్ డిమాండ్‌లను కలిగి ఉంది.

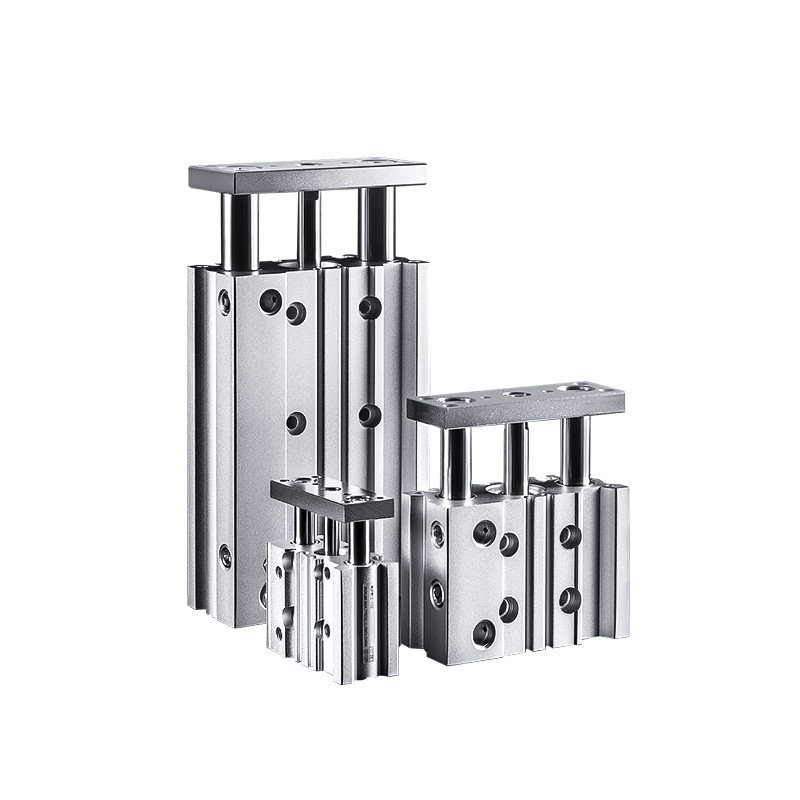

SOLH MGP సిరీస్ సన్నని కాంపాక్ట్ గైడ్ రాడ్ సిలిండర్ నిజమైన SMC ఉత్పత్తులతో డైమెన్షనల్‌గా పరస్పరం మార్చుకోగలదు. ఇది సిలిండర్ బారెల్, డ్యూయల్ గైడ్ రాడ్‌లు మరియు అంతర్నిర్మిత టోర్షన్ రెసిస్టెన్స్ మరియు ఎక్స్‌టర్నల్ గైడింగ్ యాక్సెసరీస్ లేకుండా శక్తివంతమైన పార్శ్వ లోడ్ కెపాసిటీతో కూడిన ప్రెసిషన్ బేరింగ్‌ల యొక్క సమగ్ర నిర్మాణాన్ని స్వీకరిస్తుంది. దీని ఫ్లాట్ స్లిమ్ స్ట్రక్చర్ సాంప్రదాయ సిలిండర్‌లతో పోలిస్తే 17%~24% బరువును తగ్గిస్తుంది, నొక్కడం, పొజిషనింగ్, ట్రైనింగ్ మరియు వర్క్‌పీస్ బదిలీ వంటి కాంపాక్ట్ ఆటోమేషన్ ఆపరేషన్‌లకు ఖచ్చితంగా సరిపోతుంది. బేరింగ్‌ల ద్వారా వర్గీకరించబడిన మూడు ఉప-రకాలు విభిన్న పని పరిస్థితులను కవర్ చేస్తాయి: మెటల్ స్లైడింగ్ బుషింగ్‌లతో కూడిన MGPM భారీ పార్శ్వ లోడ్లు మరియు ధూళి తక్కువ-వేగం చక్రీయ పని కోసం అత్యుత్తమ దుస్తులు నిరోధకత మరియు డస్ట్‌ప్రూఫ్ పనితీరును కలిగి ఉంటుంది; MGPL బాల్ బుషింగ్‌లు అతి-తక్కువ రాపిడి మరియు అధిక-వేగం తరచుగా పరస్పర పరస్పరం కోసం మృదువైన కదలికను అందిస్తాయి; MGPA జీరో-క్లియరెన్స్ హై-ప్రెసిషన్ బాల్ బేరింగ్‌లు ఖచ్చితమైన అమరిక మరియు క్రమాంకనం కోసం ±0.01mm వరకు యాంటీ-రొటేషన్ ఖచ్చితత్వాన్ని సాధిస్తాయి. బోర్ పరిమాణాలు φ12 నుండి 100 mm వరకు 5~300 mm ప్రామాణిక స్ట్రోక్‌లతో ఉంటాయి. స్టాండర్డ్ డ్యూయల్-ఎండ్ రబ్బర్ బఫర్‌లు అమర్చబడి ఉంటాయి, అయితే AZ ఎయిర్ కుషన్ బఫర్‌లు హై-స్పీడ్ హెవీ-డ్యూటీ మూవ్‌మెంట్ సమయంలో తీవ్రమైన ప్రభావాన్ని గ్రహించడానికి 20 మిమీ కంటే ఎక్కువ బోర్‌లకు ఐచ్ఛికం. అంతర్నిర్మిత స్లాట్‌లు చక్కనైన వైరింగ్ కోసం అదనపు బ్రాకెట్‌లు లేకుండా D-M9, A93 మాగ్నెటిక్ స్విచ్‌ల ప్రత్యక్ష సంస్థాపనకు మద్దతు ఇస్తాయి. ఆపరేటింగ్ పీడనం 0.12 MPa నుండి 1.0 MPa వరకు ఉంటుంది మరియు పరిసర ఉష్ణోగ్రత -10℃~60℃ వద్ద 0.1 MPa కనిష్ట ప్రేరేపిత పీడనం ఉంటుంది. ఎలక్ట్రానిక్ PCB పొజిషనింగ్ & ప్రెస్సింగ్, ఇన్‌స్పెక్షన్ జిగ్ లిఫ్టింగ్, ప్యాకేజింగ్ ఫీడింగ్ మరియు సాధారణ ఆటోమేషన్ లిమిటింగ్ క్లాంపింగ్‌లో విస్తృతంగా మోహరించబడింది, ఇది అత్యంత బహుముఖ ఇంటిగ్రేటెడ్ గైడెడ్ న్యూమాటిక్ యాక్యుయేటర్‌గా పనిచేస్తుంది.

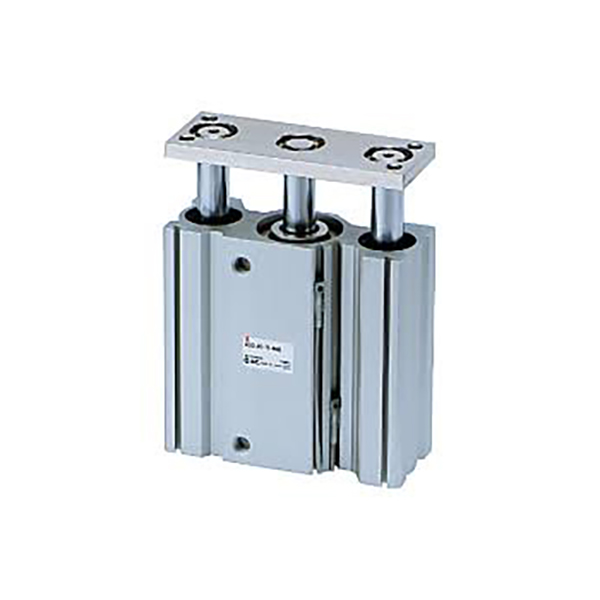

SOLH MGQ సిరీస్ అల్ట్రా-సన్నని ఇంటిగ్రేటెడ్ గైడ్ రాడ్ సిలిండర్ అసలు SMC స్పెసిఫికేషన్‌లతో పూర్తిగా పరస్పరం మార్చుకోగలదు. సిలిండర్ బారెల్ మరియు గైడ్ రాడ్‌ల యొక్క సమగ్ర నిర్మాణం, ఇన్‌స్టాలేషన్ స్థలాన్ని బాగా ఆదా చేయడానికి సాంప్రదాయిక గైడెడ్ సిలిండర్‌లతో పోలిస్తే మొత్తం మందాన్ని 50% తగ్గిస్తుంది. ఇది బోర్ సైజులు φ12~100 mm మరియు స్టాండర్డ్ స్ట్రోక్స్ 25~250 mm, రెండు కాన్ఫిగరేషన్‌లలో అందించబడింది: MGQM కార్బన్ అల్లాయ్ స్లైడ్ బేరింగ్‌లు మరియు MGQL హై-ప్రెసిషన్ బాల్ బేరింగ్‌లు. సుష్ట ద్వంద్వ గైడ్ రాడ్ నిర్మాణం పార్శ్వ లోడ్, విక్షేపం మరియు టోర్షన్‌కు అత్యుత్తమ ప్రతిఘటనను అందిస్తుంది. MGQL బాల్ బేరింగ్ వెర్షన్ ±0.04°~±0.08° యాంటీ-రొటేషన్ ఖచ్చితత్వాన్ని సాధిస్తుంది, అయితే MGQM స్లయిడ్ బేరింగ్ రకం అద్భుతమైన దుస్తులు నిరోధకత, డస్ట్‌ప్రూఫ్ పనితీరు మరియు హెవీ డ్యూటీ దుమ్ముతో కూడిన పరిస్థితుల కోసం ఖర్చు ప్రయోజనాలను కలిగి ఉంటుంది. ప్రామాణిక కాన్ఫిగరేషన్‌లలో అంతర్నిర్మిత మాగ్నెటిక్ రింగ్‌లు, డ్యూయల్-ఎండ్ రబ్బర్ బఫర్‌లు మరియు ఆయిల్-ఫ్రీ మెయింటెనెన్స్-ఫ్రీ ఆపరేషన్ ఉన్నాయి. ఐచ్ఛిక XB6 అధిక-ఉష్ణోగ్రత వేరియంట్ 150℃ వరకు స్థిరంగా పనిచేస్తుంది. సిలిండర్ బాడీలో బహుళ మౌంటు రంధ్రాలు రిజర్వ్ చేయబడ్డాయి; మాగ్నెటిక్ స్విచ్‌లను బోర్‌ల కోసం నాలుగు వైపులా అమర్చవచ్చు ≥32 mm, మరియు అంచులు/పాదాల బ్రాకెట్‌లు బహుళ-కోణ అసెంబ్లీకి మద్దతు ఇస్తాయి. 0.1 MPa కనిష్ట పని ఒత్తిడితో, ఇది కన్వేయర్ లైన్ స్టాపర్ పొజిషనింగ్ & లిఫ్టింగ్, PCB ఎజెక్షన్ మరియు 3C ఎలక్ట్రానిక్స్‌లో క్రింపింగ్, ప్యాకేజింగ్ మెషినరీ కోసం గేట్ యాక్చుయేషన్ మరియు జిగ్ జాకింగ్ కోసం విస్తృతంగా స్వీకరించబడింది. ఇది మెకానికల్ డిజైన్‌ను సులభతరం చేయడానికి ప్రత్యేక సిలిండర్ మరియు బాహ్య గైడ్ అసెంబ్లీలను భర్తీ చేస్తుంది. ప్రామాణిక MGP మరియు హెవీ-డ్యూటీ MGG సిరీస్‌లతో పోల్చితే, పరిమిత ఇన్‌స్టాలేషన్ స్థలంలో అధిక-ఖచ్చితమైన ఆపరేషన్ కోసం MGQ సన్నని ప్రొఫైల్ మరియు సరైన పనితీరును కలిగి ఉంది.

SOLH MGG సిరీస్ హెవీ-డ్యూటీ లాంగ్-స్ట్రోక్ గైడ్ రాడ్ సిలిండర్ సమానమైన SMC హెవీ-డ్యూటీ సిలిండర్‌లతో డైమెన్షనల్‌గా పరస్పరం మార్చుకోగలదు. ఒక రౌండ్ బారెల్‌తో పాటు బాహ్యంగా అమర్చబడిన డ్యూయల్ లార్జ్-స్పాన్ గైడ్ రాడ్‌లతో నిర్మించబడింది, ఇది అత్యున్నత నిర్మాణ దృఢత్వాన్ని అందిస్తుంది. దీని పార్శ్వ లోడ్ సామర్థ్యం సాధారణ గైడెడ్ సిలిండర్‌ల కంటే మూడు రెట్లు ఎక్కువ, పొడవైన స్ట్రోక్‌ల కింద పిస్టన్ రాడ్ కుంగిపోకుండా మరియు అసాధారణ భారీ లోడ్‌ల కింద నిర్మాణ విక్షేపణను నివారిస్తుంది. బోర్ పరిమాణాలు φ20 mm నుండి 100 mm వరకు రెండు వెర్షన్‌లతో ఉంటాయి: MGGM కార్బన్ అల్లాయ్ స్లైడింగ్ బేరింగ్‌లు మరియు MGGL హై-ప్రెసిషన్ బాల్ బేరింగ్‌లు. గరిష్ట స్టాండర్డ్ స్ట్రోక్ 1300 మిమీకి చేరుకుంటుంది, ఇది MGP మరియు MGQ సిరీస్‌ల స్ట్రోక్ పరిమితిని మించిపోయింది. ద్వంద్వ-ముగింపు అంతర్నిర్మిత హైడ్రాలిక్ బఫర్‌లు సుదూర హై-స్పీడ్ ఆపరేషన్ సమయంలో ఉత్పన్నమయ్యే భారీ ప్రభావ శక్తిని శోషించడానికి ప్రామాణికంగా వస్తాయి, సమర్థవంతంగా శబ్దాన్ని తగ్గించడం మరియు పరికరాలను రక్షించడం. MGGM స్లైడింగ్ బేరింగ్‌లు భారీ-డ్యూటీ మురికి వాతావరణం మరియు ఇంటెన్సివ్ కన్వేయర్ లైన్ స్టాపింగ్ కోసం అత్యుత్తమ దుస్తులు మరియు షాక్ నిరోధకతను కలిగి ఉంటాయి; MGGL బాల్ బేరింగ్‌లు ±0.02° వరకు టాప్ యాంటీ-రొటేషన్ ఖచ్చితత్వంతో అల్ట్రా-తక్కువ రాపిడి మరియు మృదువైన కదలికను గ్రహించాయి, అధిక-ఖచ్చితమైన లాంగ్-స్ట్రోక్ పొజిషనింగ్ మరియు హై-స్పీడ్ సైక్లిక్ మోషన్‌కు అనువైనది. స్ప్లిట్ మాడ్యులర్ డిజైన్ తక్కువ-ధర నిర్వహణ కోసం ప్రత్యేకంగా వేరుచేయడం మరియు సిలిండర్ బారెల్ మరియు గైడ్ అసెంబ్లీని భర్తీ చేస్తుంది. అందుబాటులో ఉన్న మౌంటు ఫారమ్‌లలో ప్రాథమిక ఉపరితల మౌంటు మరియు ఫ్రంట్ ఫ్లాంజ్ ఇన్‌స్టాలేషన్ ఉన్నాయి; ఐచ్ఛిక ఎక్స్‌ట్రాలు J-రకం స్ట్రోక్ సర్దుబాటు (0~50 mm సర్దుబాటు పరిధి) మరియు XB6 అధిక-ఉష్ణోగ్రత వేరియంట్ -10℃ మరియు 150℃ మధ్య స్థిరంగా పనిచేస్తాయి. అంతర్నిర్మిత మాగ్నెటిక్ రింగులు ప్రామాణికమైనవి, ఫ్లెక్సిబుల్ మాగ్నెటిక్ స్విచ్ ఫిట్టింగ్ కోసం బహుళ-దిశాత్మక పొడవైన కమ్మీలు ఉంటాయి. ఆపరేటింగ్ ప్రెజర్ 0.1~1.0 MPa గరిష్ట రన్నింగ్ వేగంతో 1000 mm/s వరకు ఉంటుంది. వర్టికల్ లిఫ్టింగ్ ప్లాట్‌ఫారమ్‌లు, హెవీ ప్యాలెట్ సుదూర బదిలీ, హెవీ-డ్యూటీ స్టాపర్ పొజిషనింగ్ మరియు లార్జ్ జిగ్ ఎజెక్షన్‌లకు విస్తృతంగా వర్తించబడుతుంది, ఇది సాధారణ సిలిండర్‌ల మిశ్రమ సొల్యూషన్‌తో పాటు మెకానికల్ డిజైన్‌ను సులభతరం చేయడానికి ప్రత్యేక హెవీ గైడ్ పోస్ట్‌లను భర్తీ చేస్తుంది, హెవీ-లోడ్, లాంగ్-ట్రావెల్ మరియు ఆటోమేటిక్ అప్లికేషన్‌లకు ప్రాధాన్యమైన న్యూమాటిక్ యాక్యుయేటర్‌గా పనిచేస్తుంది.

SOLH MGF తక్కువ ప్రొఫైల్ గైడ్ టేబుల్ సిలిండర్ సరిపోలే SMC కౌంటర్‌పార్ట్‌లతో పూర్తిగా పరస్పరం మార్చుకోగలదు. సమీకృత పెద్ద-వ్యాసం కలిగిన కేంద్రీకృత గైడ్ స్లీవ్‌తో రూపొందించబడింది, ఇది సాంప్రదాయ డ్యూయల్ గైడ్ రాడ్ సిలిండర్‌ల దిశాత్మక పరిమితిని విచ్ఛిన్నం చేస్తుంది మరియు అసాధారణ లోడ్‌లకు వ్యతిరేకంగా ఏకరీతి 360° యాంటీ డిఫ్లెక్షన్ పనితీరును అందిస్తుంది. అల్ట్రా-ఫ్లాట్ కాంపాక్ట్ లేఅవుట్ కోసం MGQ సిరీస్‌తో పోలిస్తే దీని మొత్తం ఇన్‌స్టాలేషన్ ఎత్తు 15%~20% తగ్గింది. అందుబాటులో ఉన్న బోర్ పరిమాణాలు: 30 మిమీ నుండి 100 మిమీ వరకు ప్రామాణిక షార్ట్ స్ట్రోక్‌లతో φ40, φ63, φ100 మిమీ, షార్ట్-స్ట్రోక్ హెవీ-డ్యూటీ ఆపరేషన్ కోసం ఆప్టిమైజ్ చేయబడింది. అంతర్నిర్మిత యాంటీ-రొటేషన్ పిన్‌లు φ100 మోడల్‌కు 409 N·m వరకు అత్యధికంగా అనుమతించదగిన టార్క్‌ను అందిస్తాయి, జామింగ్ లేదా డిస్‌ప్లేస్‌మెంట్ లేకుండా అన్ని దిశల నుండి అసాధారణ శక్తితో స్థిరంగా ఉంటాయి, గరిష్ట యాంటీ-రొటేషన్ ఖచ్చితత్వం ±0.05°. ద్వి-దిశాత్మక ఎగువ మరియు దిగువ మౌంటుకు మద్దతు ఉంది; శరీరం యొక్క మూడు వైపులా T-స్లాట్‌లు నాలుగు వైపులా మాగ్నెటిక్ స్విచ్ ఇన్‌స్టాలేషన్‌ను ప్రారంభిస్తాయి. స్టాండర్డ్ డ్యూయల్-ఎండ్ రబ్బర్ బఫర్‌లు మరియు ఆయిల్-ఫ్రీ మెయింటెనెన్స్-ఫ్రీ ఆపరేషన్ అమర్చబడి ఉంటాయి. 10- ప్రిఫిక్స్డ్ తక్కువ-డస్ట్ క్లీన్ వెర్షన్ సెమీకండక్టర్, 3C ఎలక్ట్రానిక్స్ మరియు మెడికల్ వర్క్‌షాప్‌ల యొక్క ఖచ్చితమైన అవసరాలను తీరుస్తుంది. సాంప్రదాయ నిర్మాణాల కంటే దాదాపు 15% తేలికైనది, ఇది వర్క్‌పీస్ జాకింగ్, జిగ్ ఎజెక్షన్, స్టేషన్ ఇండెక్సింగ్ ఫ్లిప్పింగ్ మరియు షార్ట్-డిస్టెన్స్ హెవీ-డ్యూటీ పుషింగ్ కోసం విస్తృతంగా అమలు చేయబడుతుంది, ఇది పరిమిత ఇన్‌స్టాలేషన్ స్థలంలో ఓమ్నిడైరెక్షనల్ యాంటీ-డిఫ్లెక్షన్ మరియు అధిక టార్క్ సామర్థ్యం అవసరమయ్యే ఆదర్శవంతమైన కాంపాక్ట్ న్యూమాటిక్ యాక్యుయేటర్.

SOLH TC సిరీస్ ట్రయాక్సియల్ గైడ్ రాడ్ సిలిండర్ అనేది SMC MGP సిరీస్‌కి నేరుగా డ్రాప్-ఇన్ రీప్లేస్‌మెంట్. ఇది రెండు గైడ్ రాడ్‌లు మరియు సెంట్రల్ పిస్టన్ రాడ్‌తో కూడిన సమీకృత త్రీ-యాక్సిస్ స్ట్రక్చర్‌ను స్వీకరిస్తుంది, ఇందులో అల్ట్రా-హై దృఢత్వం ఉంటుంది. దీని టోర్షన్ రెసిస్టెన్స్ మరియు పార్శ్వ లోడ్ సామర్థ్యం సాంప్రదాయిక డ్యూయల్-గైడ్ రాడ్ సిలిండర్‌ల కంటే రెండింతలు ఎక్కువ, ఇది విక్షేపం మరియు స్థాన ఆఫ్‌సెట్‌ను సమర్థవంతంగా నివారిస్తుంది. అందుబాటులో ఉన్న బోర్ పరిమాణాలు φ6 మిమీ నుండి 100 మిమీ వరకు రెండు కోర్ వేరియంట్‌లతో ఉంటాయి: TCL ప్రెసిషన్ బాల్ బేరింగ్ రకం అధిక-ఫ్రీక్వెన్సీ ట్రైనింగ్ మరియు ప్రెసిషన్ పొజిషనింగ్ కోసం అల్ట్రా-తక్కువ ఘర్షణ మరియు మృదువైన కదలికను అందిస్తుంది; TCM బ్రాస్ అల్లాయ్ స్లైడింగ్ బేరింగ్ రకం అధిక లోడ్లు, మురికి వాతావరణం మరియు కన్వేయర్ లైన్ స్టాపింగ్ ఆపరేషన్‌ల కోసం అధిక దుస్తులు నిరోధకత మరియు ప్రభావ నిరోధకతను కలిగి ఉంటుంది. ప్రామాణిక స్ట్రోక్‌లు 5 మిమీ నుండి 500 మిమీ వరకు ఉంటాయి. ఐచ్ఛిక కాన్ఫిగరేషన్‌లలో J-రకం స్ట్రోక్ సర్దుబాటు (గరిష్టంగా 50 mm సర్దుబాటు పరిధి) మరియు -T అధిక-ఉష్ణోగ్రత వెర్షన్ -20℃ నుండి 120℃ వరకు స్థిరంగా పనిచేస్తాయి. ప్రామాణిక కాన్ఫిగరేషన్‌లలో అంతర్నిర్మిత మాగ్నెటిక్ రింగ్‌లు, డ్యూయల్-ఎండ్ రబ్బర్ బఫర్‌లు మరియు ఆయిల్-ఫ్రీ మెయింటెనెన్స్-ఫ్రీ ఆపరేషన్ ఉన్నాయి. మాగ్నెటిక్ స్విచ్‌ల కోసం బహుళ-దిశాత్మక మౌంటు రంధ్రాలు మరియు నాలుగు-వైపుల స్లాట్‌లు ఏకీకృతం చేయబడ్డాయి, అయితే ఎగువ మరియు వైపు డ్యూయల్ ఎయిర్ పోర్ట్‌లు ఫ్లెక్సిబుల్ పైపింగ్ లేఅవుట్‌ను ప్రారంభిస్తాయి. ఫ్లాంజ్ మరియు ఫుట్ బ్రాకెట్ ఉపకరణాలు బహుముఖ ఇన్‌స్టాలేషన్ దిశలను సపోర్ట్ చేస్తాయి. ఆపరేటింగ్ ఒత్తిడి 0.1 MPa నుండి 1.0 MPa వరకు ఉంటుంది మరియు బెంచ్‌మార్క్ పొజిషనింగ్ హోల్స్ నమ్మకమైన పునరావృత ఖచ్చితత్వాన్ని నిర్ధారిస్తాయి. కన్వేయర్ స్టాపర్ లిఫ్టింగ్, 3C ఎలక్ట్రానిక్స్‌లో PCB హ్యాండ్లింగ్ & క్రిమ్పింగ్, ప్యాకేజింగ్ గేట్ యాక్చువేషన్, జిగ్ ఎజెక్షన్ మరియు ఎక్సెంట్రిక్ లోడ్ డ్రైవింగ్‌లో విస్తృతంగా ఉపయోగించబడుతుంది, ఈ ఇంటిగ్రేటెడ్ యాక్యుయేటర్ ప్రత్యేక బాహ్య మార్గదర్శక సమావేశాల అవసరాన్ని తొలగిస్తుంది, మీడియం-డిజైన్‌ను సులభతరం చేస్తుంది.

SOLH CX2 సిరీస్ డబుల్ రాడ్ స్లయిడ్ సిలిండర్ SMC CX2 స్టాండర్డ్ మోడళ్లకు మార్చుకోగలిగే రీప్లేస్‌మెంట్‌గా పనిచేస్తుంది. డ్యూయల్ పిస్టన్‌లు మరియు సిమెట్రికల్ డ్యూయల్ పిస్టన్ రాడ్‌లతో నిర్మించబడింది, ఇది ఒకే బోర్ పరిమాణం మరియు ఉన్నతమైన సమగ్ర దృఢత్వం కలిగిన సింగిల్-రాడ్ సిలిండర్‌లతో పోలిస్తే డబుల్ థ్రస్ట్ అవుట్‌పుట్‌ను అందిస్తుంది. అందుబాటులో ఉన్న బోర్ పరిమాణాలు 25 mm నుండి 200 mm వరకు ప్రామాణిక స్ట్రోక్‌లతో φ10, 15, 25 mm కవర్ చేస్తాయి. స్టాండర్డ్ వెర్షన్ స్లయిడ్ బేరింగ్ గైడింగ్‌ని స్వీకరిస్తుంది; అప్‌గ్రేడ్ చేయబడిన CXWM (స్లయిడ్ బేరింగ్ + హైడ్రాలిక్ బఫర్) మరియు CXWL (బాల్ బేరింగ్ + హైడ్రాలిక్ బఫర్) హై-స్పీడ్ తరచుగా ఇంపాక్ట్ అప్లికేషన్‌ల కోసం అనుకూలీకరించబడ్డాయి. సిమెట్రికల్ డ్యూయల్ రాడ్‌లు φ25 బోర్‌కు ±0.02° వరకు గరిష్ట ఖచ్చితత్వంతో స్వాభావిక యాంత్రిక వ్యతిరేక భ్రమణ పనితీరును అందిస్తాయి, పార్శ్వ మరియు అసాధారణ లోడ్‌లకు వ్యతిరేకంగా అత్యుత్తమ నిరోధకతను కలిగి ఉంటాయి. తక్కువ-ప్రొఫైల్ స్లిమ్ బాడీ రెండు అసెంబ్లీ రూపాలకు మద్దతు ఇస్తుంది: కదిలే ముగింపు ప్లేట్‌తో స్థిర సిలిండర్ బాడీ లేదా స్లైడింగ్ సిలిండర్ బాడీతో స్థిర ముగింపు ప్లేట్. నాలుగు-వైపుల మౌంటు రంధ్రాలు మరియు మూడు-దిశల ఎయిర్ పోర్ట్‌లు ఇరుకైన పరిమిత ప్రదేశాలలో సౌకర్యవంతమైన సంస్థాపన మరియు పైపింగ్‌ను ఎనేబుల్ చేస్తాయి. ప్రామాణిక ద్వంద్వ-ముగింపు రబ్బరు బఫర్‌లు మరియు చమురు-రహిత నిర్వహణ-రహిత ఆపరేషన్ అమర్చబడి ఉంటాయి; ఐచ్ఛిక N నాన్-మాగ్నెటిక్ వెర్షన్ అయస్కాంత-సున్నితమైన సందర్భాలలో అయస్కాంత జోక్యాన్ని తొలగిస్తుంది. 3C & సెమీకండక్టర్ పరిశ్రమల కోసం ఖచ్చితమైన వర్క్‌పీస్ బదిలీ, జిగ్ పుషింగ్ & లిఫ్టింగ్, కాంపాక్ట్ పరికరాల లోపల దట్టమైన సిలిండర్ లేఅవుట్, ఆహారం, మెడికల్ మరియు క్లీన్ వర్క్‌షాప్‌ల కోసం మీడియం-లోడ్ రెసిప్రొకేటింగ్ యాక్చుయేషన్‌లో విస్తృతంగా వర్తించబడుతుంది.

SOLH CXSJ అనేది క్లాసిక్ CXS ట్విన్ సిలిండర్‌ల యొక్క అప్‌గ్రేడ్ చేసిన అల్ట్రా-కాంపాక్ట్ పునరావృతం, అసలు SMC CXS సిరీస్‌తో పరస్పరం మార్చుకోవచ్చు. ఇంటిగ్రేటెడ్ డ్యూయల్ పిస్టన్‌లు మరియు డ్యూయల్ గైడ్ రాడ్‌లతో నిర్మించబడింది, ఇది ±0.1° స్థిరమైన యాంటీ-రొటేషన్ ఖచ్చితత్వంతో ఒకే బోర్ పరిమాణంలో రెట్టింపు థ్రస్ట్‌ను అందిస్తుంది. దీని మొత్తం కొలతలు తక్కువ బరువుతో 10%~20% కుదించబడ్డాయి మరియు కుదించబడ్డాయి, చాలా ఇరుకైన అంతర్గత పరికరాల లేఅవుట్ కోసం రూపొందించబడింది. నాలుగు ఉప-నమూనాలు అందుబాటులో ఉన్నాయి: స్లయిడ్ బేరింగ్‌తో కూడిన CXSJM అద్భుతమైన దుస్తులు నిరోధకత మరియు తక్కువ-వేగం సాధారణ స్థానాల కోసం ధూళి-నిరోధక పనితీరును కలిగి ఉంటుంది; CXSJL బాల్ బేరింగ్ రకం అధిక-ఫ్రీక్వెన్సీ హై-స్పీడ్ పిక్-అండ్-ప్లేస్ కోసం గరిష్టంగా 800 mm/s వేగంతో అల్ట్రా-తక్కువ ఘర్షణ మరియు మృదువైన కదలికను కలిగి ఉంటుంది; CXSJWM/CXSJWL డబుల్ త్రూ రాడ్ డిజైన్‌లు ద్వైపాక్షిక సింక్రోనస్ లిఫ్టింగ్ మరియు సెంట్రింగ్ పొజిషనింగ్ కోసం రెండు చివర్లలో వర్క్‌పీస్ ఇన్‌స్టాలేషన్‌ను ప్రారంభిస్తాయి. φ6 మరియు φ10 బోర్లు యాక్సియల్ మరియు సైడ్ పోర్టింగ్ రెండింటినీ సపోర్ట్ చేస్తాయి, ఇతర పరిమాణాలు సైడ్ పైపింగ్‌ను మాత్రమే అవలంబిస్తాయి. రివర్సిబుల్ మాగ్నెటిక్ స్విచ్ బ్రాకెట్ 4-దిశల జోక్యం-రహిత అసెంబ్లీ మరియు సమరూప ఎడమ-కుడి ఇన్‌స్టాలేషన్‌కు మద్దతు ఇస్తుంది. డ్యూయల్-ఎండ్ రబ్బర్ బఫర్‌లు ప్రామాణికంగా వస్తాయి; ప్రత్యయం Z అనేది పొజిషన్ సెన్సార్‌ల కోసం అంతర్నిర్మిత మాగ్నెటిక్ రింగ్‌లను సూచిస్తుంది మరియు యాంటీ-మాగ్నెటిక్-ఇంటర్‌ఫరెన్స్ దృశ్యాల కోసం నాన్-మాగ్నెటిక్ వెర్షన్‌లు అందుబాటులో ఉన్నాయి. ఐచ్ఛిక పొడిగింపు లాక్ P మరియు ఉపసంహరణ లాక్ R నిర్దేశిత స్థానాల్లో యాక్చుయేటర్‌ను స్థిరంగా ఉంచగలవు. ఇది 3C మరియు సాధారణ ఉత్పత్తి లైన్ల కోసం కాంపాక్ట్ ఆటోమేషన్ పరికరాలలో లైట్ లోడ్‌ల కింద పిక్-అండ్-ప్లేస్, లైట్ ప్రెస్సింగ్ మరియు ప్రిసిషన్ లిమిటింగ్ పొజిషనింగ్ కోసం విస్తృతంగా ఉపయోగించబడుతుంది.
