బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

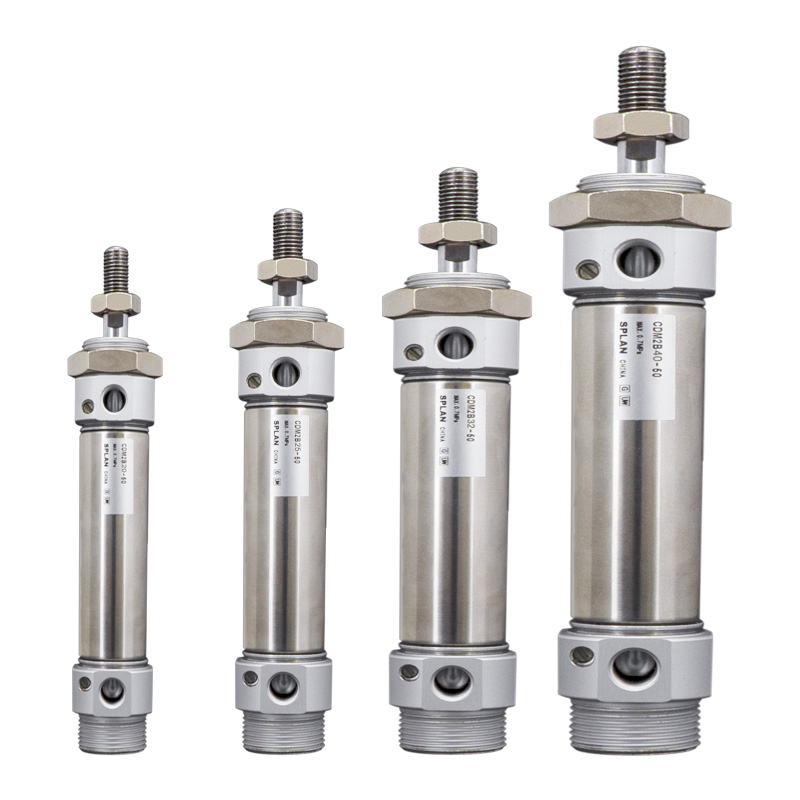

SOLH CM2 / CDM2 JIS B 8356 ప్రామాణిక రౌండ్ స్టెయిన్లెస్ స్టీల్ సిలిండర్లు, బోర్ పరిమాణం φ20/25/32/40mm. పనితీరు మైక్రో మినీ సిలిండర్లు మరియు స్టాండర్డ్ సిలిండర్ల మధ్య ఉంచబడింది. ప్రధాన ప్రయోజనాలు: తుప్పు నిరోధకత, సుదీర్ఘ సేవా జీవితం, విభిన్న మౌంటు ఎంపికలు, కాంపాక్ట్ మీడియం థ్రస్ట్ అవుట్పుట్. ఆహారం, ఫార్మాస్యూటికల్, ఎలక్ట్రానిక్స్, ప్యాకేజింగ్ మరియు క్లీన్ ఆటోమేషన్ మీడియం-లోడ్ స్టేషన్ల కోసం విస్తృతంగా స్వీకరించబడింది.
1. స్టాండర్డ్: JIS B 8356, యూనివర్సల్ మౌంటు కొలతలతో రౌండ్ బాడీకి అనుగుణంగా ఉంటుంది.
2. మెటీరియల్: 304 స్టెయిన్లెస్ స్టీల్ బారెల్, పిస్టన్ రాడ్ మరియు ఎండ్ క్యాప్స్, రస్ట్ ప్రూఫ్, తేమ, బలహీనమైన ఆమ్లం, బలహీన క్షార మరియు శుభ్రమైన పరిసరాలకు నిరోధకత.
3. నిర్మాణం: థ్రెడ్ల ద్వారా లాక్ చేయబడిన ఎండ్ క్యాప్స్, స్ట్రెయిట్ రౌండ్ అవుట్లైన్, అధిక మెకానికల్ బలం మరియు సులభమైన నిర్వహణ.
4. ఆపరేషన్ వేరియంట్స్
-- CM2B డబుల్ యాక్టింగ్: రెండు చివర్లలో గాలి సరఫరా, అత్యంత ప్రజాదరణ పొందిన ప్రామాణిక మోడల్
-- CM2S / CM2T సింగిల్ యాక్టింగ్: S=స్ప్రింగ్ రిటర్న్; T=వసంత పొడిగింపు, ఎయిర్ కట్-ఆఫ్ తర్వాత ఆటోమేటిక్ రీసెట్
-- CM2W డబుల్ రాడ్: రాడ్ రెండు వైపులా పొడిగించబడింది, సింక్రోనస్ కదలిక, సమర్థవంతమైన ప్రయాణం రెట్టింపు చేయబడింది
-- CM2K నాన్-రొటేటింగ్ రాడ్: షట్కోణ పిస్టన్ రాడ్, ఖచ్చితమైన పొజిషనింగ్ కోసం యాంటీ-ట్విస్ట్
5. కుషన్: ప్రామాణిక రబ్బరు పరిపుష్టి; అధిక వేగంతో ఇంపాక్ట్ నాయిస్ని తగ్గించడానికి ఎయిర్ కుషన్ (ప్రత్యయం A) ఐచ్ఛికం.
6. సీలింగ్: చమురు రిజర్వాయర్ గాడితో తక్కువ-ఘర్షణ ద్విదిశాత్మక ముద్ర. తక్కువ ప్రారంభ ఒత్తిడి, చమురు రహిత ఆపరేషన్, సేవా జీవితం ≥8 మిలియన్ చక్రాలు.
7. పొజిషన్ డిటెక్షన్: CDM2 వెర్షన్ అంతర్నిర్మిత మాగ్నెటిక్ రింగ్తో అమర్చబడి, పిస్టన్ పొజిషన్ ఫీడ్బ్యాక్ కోసం M9B/A93/Z73 మాగ్నెటిక్ స్విచ్లకు అనుకూలంగా ఉంటుంది.

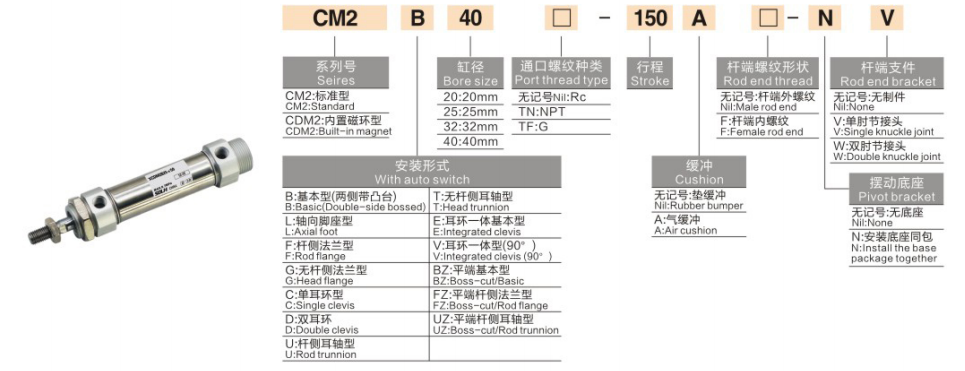

1. మోడల్ ఉదాహరణ: CDM2B20-100A-B
|
సెగ్మెంట్ |
కోడ్ |
నిర్వచనం |
| CM2 / CDM2 |
సిరీస్ కోడ్ |
CM2 = అయస్కాంత వలయం లేకుండా CDM2 = అంతర్నిర్మిత మాగ్నెటిక్ రింగ్ |
| B/S/T/W/K |
చర్య రకం |
బి=డబుల్ యాక్టింగ్ S=సింగిల్ యాక్టింగ్ స్ప్రింగ్ రిటర్న్ T=సింగిల్ యాక్టింగ్ స్ప్రింగ్ ఎక్స్టెన్డ్ W=డబుల్ రాడ్ K=నాన్-రొటేటింగ్ రాడ్ |
| 20/25/32/40 |
బోర్ పరిమాణం (మిమీ) |
φ20 / 25 / 32 / 40 |
|
100 |
ప్రామాణిక స్ట్రోక్ |
గరిష్టంగా ద్విపాత్రాభినయం కోసం 300మి.మీ సింగిల్ యాక్టింగ్ కోసం గరిష్టంగా 100మి.మీ |
|
A |
కుషన్ ఎంపిక |
ఖాళీ=రబ్బరు పరిపుష్టి; A=ఎయిర్ కుషన్ |
|
B |
స్విచ్ గ్రోవ్ |
A=ట్రాక్ గాడి; B=స్టీల్ బ్యాండ్ గాడి (విస్తృతంగా ఉపయోగించబడుతుంది) |
2. ప్రామాణిక ఆర్డర్ సూచన ఉదాహరణలు
-- CDM2B25-50-B: బోర్25, స్ట్రోక్50, డబుల్ యాక్టింగ్, అంతర్నిర్మిత మాగ్నెట్, రబ్బరు కుషన్
-- CDM2S32-75-B: బోర్32, స్ట్రోక్75, సింగిల్ యాక్టింగ్ స్ప్రింగ్ రిటర్న్
-- CDM2K40-100-B: బోర్40, స్ట్రోక్100, నాన్-రొటేటింగ్ షట్కోణ పిస్టన్ రాడ్
|
పారామీటర్ అంశం |
స్టాండర్డ్ స్పెసిఫికేషన్ |
| బోర్ రేంజ్ |
φ20, 25, 32, 40 మి.మీ |
| ఆపరేటింగ్ ఒత్తిడి |
ద్వంద్వ నటన:0.1~1.0MPa ఒకే నటన:0.2~1.0MPa |
| ప్రూఫ్ ఒత్తిడి |
1.5 MPa |
| పరిసర ఉష్ణోగ్రత |
-10 ~ +70℃；-10 ~ +60℃ అయస్కాంతం అమర్చిన వెర్షన్ కోసం |
| పిస్టన్ వేగం |
50 ~ 750 mm/s |
| కుషన్ |
ప్రామాణిక రబ్బరు పరిపుష్టి; ఎయిర్ కుషన్ (A) ఐచ్ఛికం |
| ఎయిర్ పోర్ట్ థ్రెడ్ |
RC1/8 (φ20/25/32), RC1/4 (φ40) |
| లూబ్రికేషన్ |
ముందుగా greased, చమురు రహిత ఆపరేషన్ అందుబాటులో ఉంది |
| స్ట్రోక్ టాలరెన్స్ |
± 1.4 మి.మీ |
1. డబుల్ యాక్టింగ్ CM2B
|
బోర్ (మి.మీ) |
థ్రస్ట్ (N) |
పుల్ ఫోర్స్ (N) |
సుమారు క్షితిజసమాంతర లోడ్ (కిలోలు) |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
2. సింగిల్ యాక్టింగ్ CM2S (స్ప్రింగ్ రిటర్న్ @0.5MPa)
|
బోర్ (మి.మీ) |
థ్రస్ట్ (N) |
స్ప్రింగ్ రిటర్న్ ఫోర్స్ (N) |
సుమారు క్షితిజసమాంతర లోడ్ (కిలోలు) |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
1. మౌంటు ఐచ్ఛికాలు
-- B ప్రాథమిక రకం: ఎండ్ క్యాప్ థ్రెడ్ల ద్వారా డైరెక్ట్ ఇన్స్టాలేషన్ (అత్యంత సాధారణం)
-- L ఫుట్ మౌంట్: యాక్సియల్ ఫుట్ బ్రాకెట్ ఫిక్సింగ్
-- F/G ఫ్లాంజ్: రాడ్-సైడ్ ఫ్లాంజ్ / హెడ్-సైడ్ ఫ్లాంజ్
-- సి/డి క్లెవిస్: సింగిల్ క్లెవిస్ /డబుల్ క్లెవిస్
-- E ట్రూనియన్: స్వింగ్ మోషన్ కోసం హెడ్-సైడ్ ట్రన్నియన్
3. మెయిన్ డెరివేటివ్ సిరీస్
-- CDM2B: అంతర్నిర్మిత మాగ్నెట్తో ప్రామాణిక డబుల్ యాక్టింగ్
-- CDM2S/T: సింగిల్ యాక్టింగ్ స్ప్రింగ్ రిటర్న్ / స్ప్రింగ్ ఎక్స్టెన్డ్
-- CDM2W: డబుల్ రాడ్ డబుల్ యాక్టింగ్
-- CDM2K: నాన్-రొటేటింగ్ షట్కోణ పిస్టన్ రాడ్
-- CDM2R: పరిమిత అక్షసంబంధ స్థలం కోసం స్లిమ్ డైరెక్ట్ మౌంట్ వెర్షన్
1. బోర్ ఎంపిక: అవసరమైన థ్రస్ట్ & క్షితిజ సమాంతర లోడ్ను లెక్కించండి, రిజర్వ్ ≥50% భద్రతా మార్జిన్; మీడియం-లోడ్ అప్లికేషన్ల కోసం CM2ని ప్రాధాన్యతగా ఎంచుకోండి.
2. స్ట్రోక్ నిర్ధారణ: 10~20mm అదనపు ప్రయాణ మార్జిన్ జోడించండి; గరిష్ట స్ట్రోక్: డబుల్ యాక్టింగ్ ≤300mm, సింగిల్ యాక్టింగ్ ≤100mm.
3. కాన్ఫిగరేషన్ మ్యాచింగ్
-- ఆపరేషన్: డబుల్ యాక్టింగ్ → B; సింగిల్ యాక్టింగ్ స్ప్రింగ్ రిటర్న్ → S; వ్యతిరేక ట్విస్ట్ అవసరం → కె
-- కుషన్: హై-స్పీడ్ రెసిప్రొకేటింగ్ మోషన్ కోసం ప్రత్యయం A (ఎయిర్ కుషన్) జోడించండి
-- స్థానం అభిప్రాయం: CDM2 మాగ్నెట్ అమర్చిన మోడల్ని ఎంచుకోండి, M9B/A93 మాగ్నెటిక్ స్విచ్లను సరిపోల్చండి
SOLH CM2/CDM2 JIS స్టాండర్డ్ స్టెయిన్లెస్ స్టీల్ రౌండ్ న్యూమాటిక్ సిలిండర్ దిగుమతి చేసుకున్న CM2 సిరీస్తో పూర్తిగా పరస్పరం మార్చుకోగలిగింది, డబుల్ యాక్టింగ్, సింగిల్ యాక్టింగ్, డబుల్ రాడ్ మరియు నాన్-రొటేటింగ్ రాడ్ వేరియంట్లు, బహుళ మౌంటు ఆప్షన్లు, ఫుడ్, మెడికల్, ఎలక్ట్రానిక్స్ మరియు ప్యాకేజింగ్ క్లీన్ ఆటోమేషన్ కోసం ఆదర్శవంతమైన మీడియం-థ్రస్ట్ లీనియర్ యాక్యుయేటర్.
